ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Алгоритм поиска неисправностей

88C

88C-69

Боковая
подушка

безопасности

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Алгоритм поиска неисправностей

АПН 1

Отсутствие связи обмена с ЭБУ подушек безопасности

УКАЗАНИЯ

Особенности: Отсутствуют.

Убедитесь в том, что данная неисправность не вызвана диагностическим прибором. Для этого
проверьте его при установке связи обмена данными с ЭБУ на другом автомобиле. В случае, если блок
не является причиной данной неисправности, но режим связи обмена, тем не менее, не
устанавливается ни с каким другим электронным блоком, то, возможно, один из ЭБУ вышел из строя,
нарушая работу диагностических цепей K и L.
Последовательно разъедините разъемы ЭБУ, чтобы установить, какой из них неисправен.
Проверьте напряжение аккумуляторной батареи и произведите необходимые операции для
обеспечения нужного напряжения (10,5 В < напряжение аккумуляторной батареи < 16 В).

Проверьте наличие и состояние плавкого предохранителя, защищающего цепь питания ЭБУ подушек
безопасности.
Проверьте надежность соединения и состояние разъема ЭБУ.
Проверьте подачу питания на ЭБУ:

– Отсоедините ЭБУ подушек безопасности и используйте переходную колодку B50 при

выполнении проверок через разъем ЭБУ.

– Проверьте и обеспечьте наличие "+" после замка зажигания между клеммами, помеченными

"масса" и "+" после замка зажигания.

Проверьте электропитание диагностического разъема:

– Наличие "+" до замка зажигания на контакте 16.
– Наличие "массы" на контакте 5.

Проверьте отсутствие короткого замыкания и обрыва в цепи, соединяющей ЭБУ подушек
безопасности и диагностический разъем:

– Между контактом L и  контактом 15 диагностического разъема.
– Между контактом K и  контактом 7 диагностического разъема.

Если после выполнения указанных проверок связь обмена по-прежнему не устанавливается, замените
ЭБУ подушек безопасности (см. главу "Дополнительная информация" для выполнения данной
операции).

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

После установления связи обмена данными обработайте обнаруженные
неисправности.

AB8 x65exp 1.0

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Водяной насос

19A

19A-5

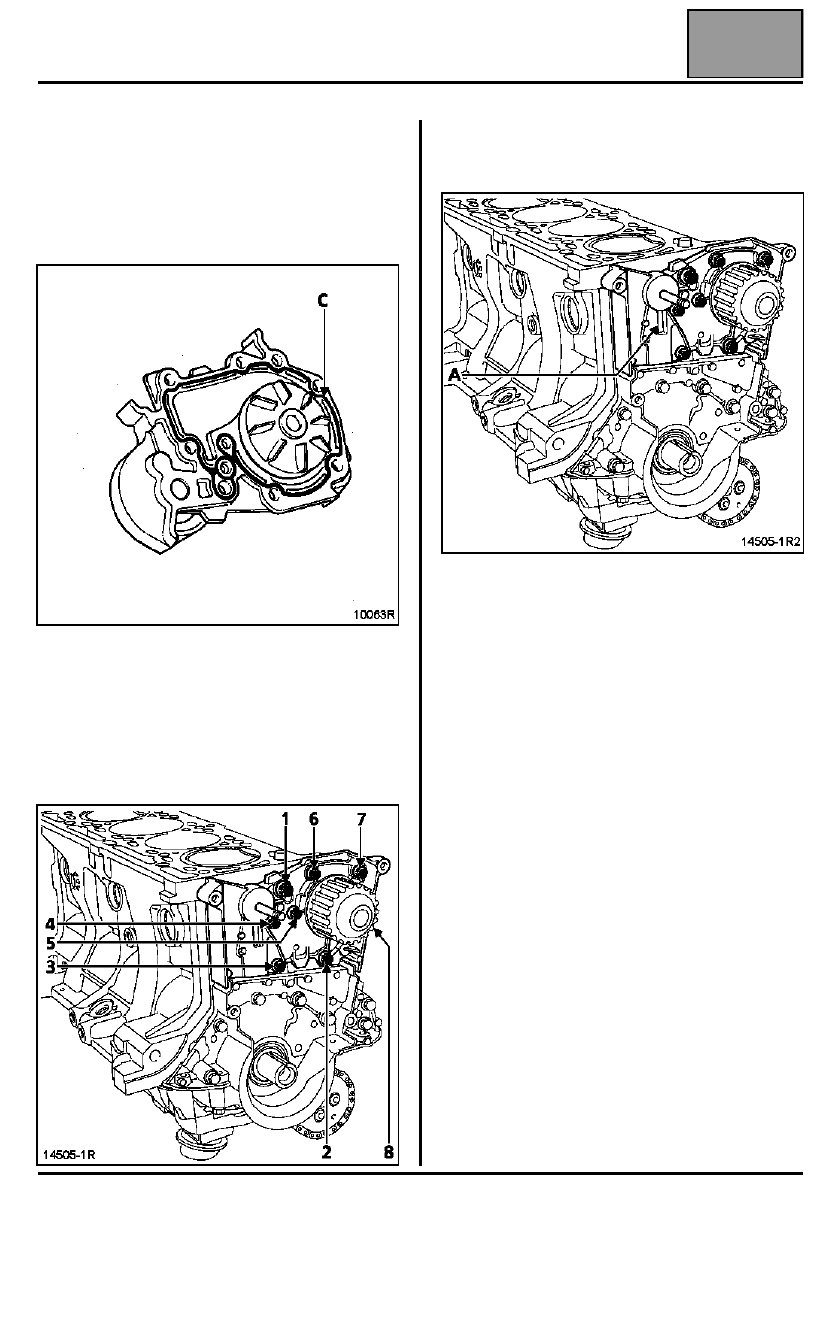

УСТАНОВКА

Установите водяной насос. Герметичность
достигается благодаря использованию герметика
Loctite 518. Валик (C) должен иметь ширину
0,6 - 1 мм и наноситься так, как это показано на
рисунк е-ниже.

Предварительно затяните болты M6 и M8
моментом 0,8 даН.м затем затяните моментом
1,1 даН.м болты M6 и моментом 2,2 даН.м болты
M8 в указанном порядке.

ПРИМЕЧАНИЕ: нанесите одну или две капли
Loctite FRENETANCH на болты 1 и 4 водяного
нас оса.

Установите:
– натяжной ролик привода ГРМ так, чтобы выступ

ролика правильно вошел в паз (A).

– ремень привода ГРМ (обязательно следуя

методике, описанной в главе 11A "Ремень
привода газораспределительного
механизма").

Заполните жидкостью систему охлаждения и
удалите из нее воздух (см. главу 19А "Заправка и
удаление воздуха").

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Радиатор

19A

19A-6

Радиатор

Снятие и установка радиатора не представляют
сложности.

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите защиту поддона двигателя.

Слейте охлаждающую жидкость, отсоединив от
радиатора отводящий шланг.

Снимите:
– патрубок забора воздуха,
– колодки проводов электровентилятора,
– жгут проводов с кронштейна

электровентилятора,

– подводящий шланг от радиатора,
– облицовку радиатора,
– детали верхнего крепления радиатора,
– радиатор.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ПРИМЕЧАНИЕ. При установке и снятии примите
меры к предупреждению повреждения пластин
радиатора и конденсора (при наличии).

Залейте жидкость в систему охлаждения и удалите
из нее воздух (см. главу 19А "Заправка и
удаление воздуха").

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1448

Щипцы для упругих хомутов с
дистанционным захватом

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Схема

19A

19A-7

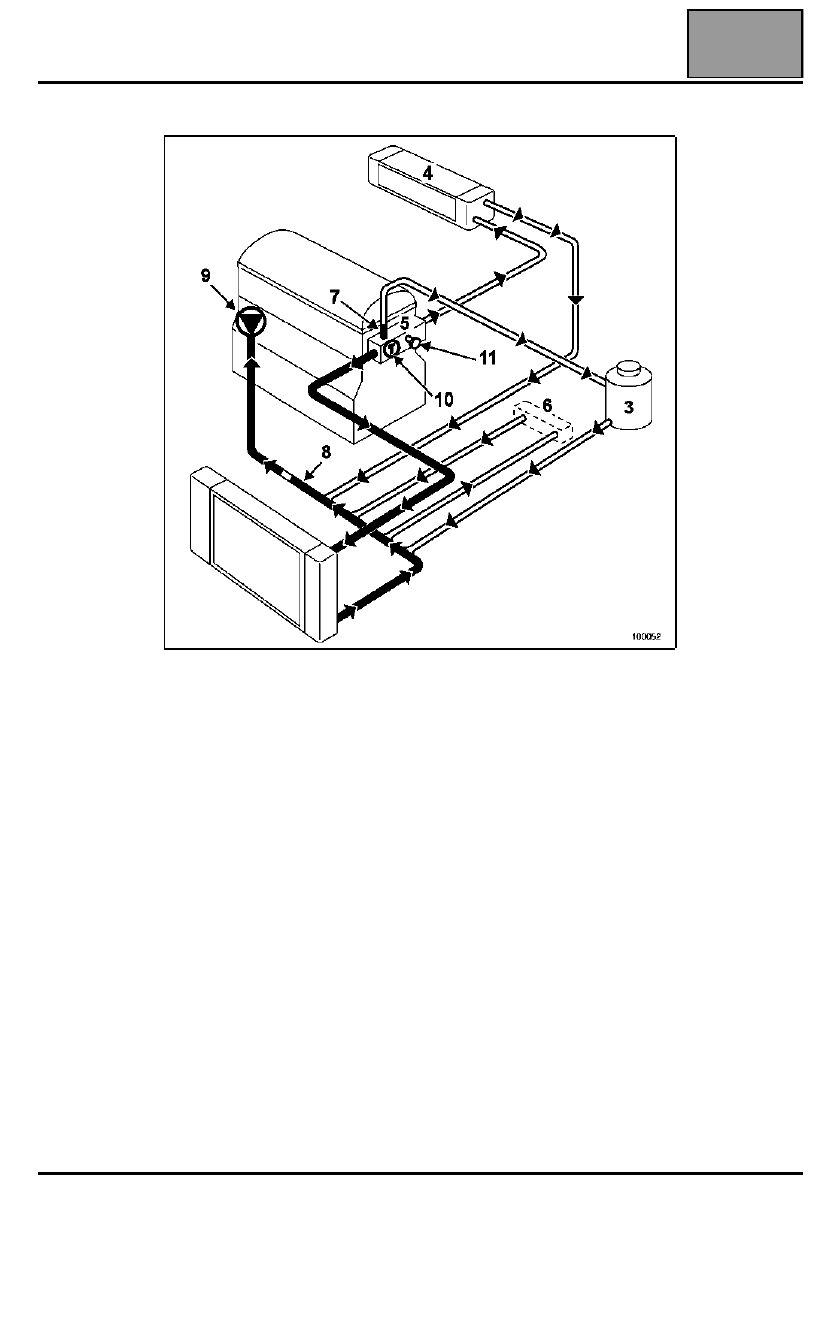

Схема

1

Двигатель

2

Радиатор

3

"Горячий" бачок с дегазацией после термостата

4

Радиатор отопителя

5

Корпус термостата

6

водомасляный охладитель для автомобилей с АКП

7

Патрубок диаметром 3 мм

8

Патрубок диаметром 14 мм

9

Водяной насос

10 Термостат
11 Штуцер для удаления воздуха

Давление срабатывания предохранительного клапана в пробке
расширительного бачка 1,4 бар.
