ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Интерпретация неисправностей

88C

88C-65

Боковая
подушка

безопасности

DF193

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

ИЗМЕНЕНИЕ СОСТОЯНИЯ БЛОКИРОВКИ ПОДУШКИ
БЕЗОПАСНОСТИ ПАССАЖИРА

УКАЗАНИЯ

Особенности: После подачи напряжения "+" после замка зажигания водитель
имеет 10 секунд для запрета срабатывания подушки безопасности пассажира с
помощью ключа. По истечение этого промежутка времени данная неисправность
вносится в память ЭБУ и на щитке приборов загорается сигнальная лампа
Неисправность устраняется выключением и повторным включением зажигания.

Установит выключатель блокировки в нужное положение, выключите зажигание и выждите несколько
секунд.
Включите зажигание и удалите данные о неисправности из памяти ЭБУ.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите данные из памяти ЭБУ, затем выключите зажигание.
Повторите проверку с использованием диагностического прибора и при
отсутствии неисправностей разблокируйте ЭБУ.

AB8 x65exp 1.0

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Интерпретация неисправностей

88C

88C-66

Боковая
подушка

безопасности

DF214

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

КОНФИГУРАЦИЯ ВЫКЛЮЧАТЕЛЯ БЛОКИРОВКИ ПОДУШКИ
БЕЗОПАСНОСТИ

УКАЗАНИЯ

Особенности: Отсутствуют

Данная неисправность вызвана определенным ЭБУ несоответствием между конфигурацией ЭБУ и
оборудованием автомобиля.
Автомобиль должен быть оснащен цепями воспламенения, не зарегистрированными в конфигурации
ЭБУ, особенно это касается цепи воспламенения пиропатрона преднатяжителя ремня безопасности
пассажира.
Измените конфигурацию ЭБУ с помощью команды "Конфигурирование элементов системы"
диагностического прибора.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите данные из памяти ЭБУ, затем выключите зажигание.
Повторите проверку с использованием диагностического прибора и при
отсутствии неисправностей разблокируйте ЭБУ.

AB8 x65exp 1.0

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Контроль соответствия

88C

88C-67

Боковая
подушка

безопасности

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Контроль соответствия

УКАЗАНИЯ

Контроль соответствия проводится только после полной проверки с помощью
диагностического прибора.

Пози-

ция

Функция

Параметр или состояние

Проверка или действие

Индикация и

примечания

Диагностика

1

Соответствие

типа ЭБУ

PR002:

тип автомобиля

Clio II: 06

Замените ЭБУ, если он не

соответствует

автомобилю

Отсутствуют.

2

Конфигурация

ЭБУ

Преднатяжитель ремня
безопасности водителя
Преднатяжитель ремня

безопасности пассажира

Фронтальная подушка

безопасности водителя

Фронтальная подушка

безопасности пассажира

Боковая подушка безопасности

водителя

Боковая подушка безопасности

пассажира

Датчик бокового удара со

стороны водителя

Датчик бокового удара со

стороны пассажира

Убедитесь в том, что

конфигурация ЭБУ

соответствует

установленному на

автомобиле

оборудованию

Отсутствуют.

3

Загорание

сигнальной

лампы системы

Проверка

инициализации

ЭБУ

Включение зажигания

Сигнальная лампа

загорается на 3 секунды

после включения

зажигания

Отсутствуют.

AB8 x65exp 1.0

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Дополнительная информация

88C

88C-68

Боковая
подушка

безопасности

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Дополнительная информация

Замена ЭБУ подушки безопасности

Во избежание самопроизвольного срабатывания ЭБУ подушек безопасности поставляются
заблокированными (все цепи воспламенения заблокированы). Данный режим "блокировки" подтверждается
свечением сигнальной лампы на щитке приборов.

При замене ЭБУ подушек безопасности действуйте следующим образом:
– Убедитесь, что зажигание выключено.
– Замените ЭБУ.
– Произведите проверку с использованием диагностического прибора.
– Выполните программирование датчиков бокового удара (команда "Программирование датчиков бокового

удара").

– При необходимости измените конфигурацию ЭБУ командой "Конфигурирование ЭБУ"
– Если диагностический прибор больше не обнаруживает неисправности, разблокируйте ЭБУ.

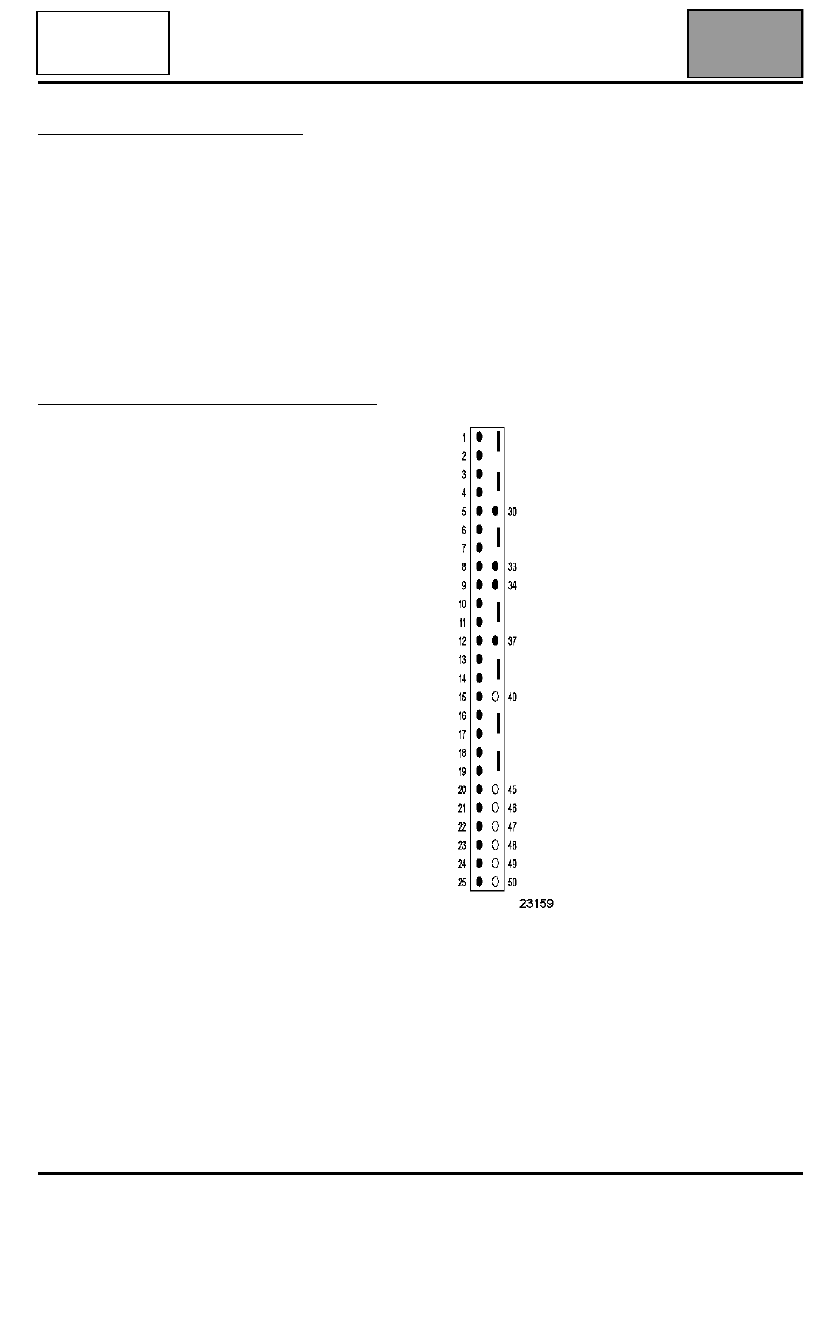

НАЗНАЧЕНИЕ 50 КОНТАКТОВ РАЗЪЕМА ЭБУ:

1

Преднатяжитель ремня безопасности водителя ("+")

2

Преднатяжитель ремня безопасности водителя ("-")

3

Преднатяжитель ремня безопасности пассажира ("+")

4

Преднатяжитель ремня безопасности пассажира ("-")

5

"+" после замка зажигания

6

"Масса"

7

Сигнальная лампа неисправности подушки
безопасности

8

Выключатель блокировки подушки безопасности ("+")

9

Диагностическая линия K

10 Фронтальная подушка безопасности водителя ("+")
11 Фронтальная подушка безопасности водителя ("-")
12 Диагностическая линия L
13 Фронтальная подушка безопасности пассажира ("+")
14 Фронтальная подушка безопасности пассажира ("-")
15 Выключатель блокировки подушки безопасности ("-")
16 Боковая подушка безопасности водителя ("+")
17 Боковая подушка безопасности водителя ("-")
18 Боковая подушка безопасности пассажира ("-")
19 Боковая подушка безопасности пассажира ("+")
20 Сигнал датчика удара со стороны водителя
21 "Масса" датчика удара со стороны водителя
22 "Масса" датчика удара со стороны пассажира
23 Сигнал датчика удара со стороны пассажира
24 СИГНАЛЬНАЯ ЛАМПА СОСТОЯНИЯ ПОДУШКИ

БЕЗОПАСНОСТИ ПАССАЖИРА

25 Не используется

30 "Масса"

33 Не используется
34 Не используется

37 Выход сигнала удара

40 Не используется

45 Не используется
46 Не используется
47 Не используется
48 Не используется
49 Не используется
50 Не используется
