ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Интерпретация неисправностей

88C

88C-51

Боковая
подушка

безопасности

DF039

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

ЦЕПЬ ДАТЧИКА БОКОВОГО УДАРА СО СТОРОНЫ ВОДИТЕЛЯ

УКАЗАНИЯ

Особенности: При работе с разъемом ЭБУ используйте переходную
колодку B50 .

Заблокируйте ЭБУ командой с диагностического прибора.
Проверьте правильность и надежность подсоединения датчика бокового удара со стороны водителя.
Проверьте состояние соединений разъема ЭБУ (контакты 20 и 21).
Проверьте состояние 50-контактного разъема (фиксация, подсоединение и т. п.).
Если неисправность сохраняется, замените электропроводку.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Соедините разъемы ЭБУ и датчика бокового удара со стороны водителя, затем
включите зажигание.
Удалите данные из памяти ЭБУ, затем выключите зажигание.
Повторите проверку с использованием диагностического прибора и при
отсутствии неисправностей разблокируйте ЭБУ.

AB8 x65exp 1.0

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Интерпретация неисправностей

88C

88C-52

Боковая
подушка

безопасности

DF040

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

ЦЕПЬ ДАТЧИКА БОКОВОГО УДАРА СО СТОРОНЫ
ПАССАЖИРА

УКАЗАНИЯ

Особенности: При работе с разъемом ЭБУ используйте переходную
колодку B50.

Заблокируйте ЭБУ командой с диагностического прибора.
Проверьте правильность и надежность подсоединения датчика бокового удара со стороны пассажира.
Проверьте состояние соединений разъема ЭБУ (контакты 22 и 23).
Проверьте состояние 50-контактного разъема (фиксация, подсоединение и т. п.).
Если неисправность сохраняется, замените электропроводку.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Соедините разъемы ЭБУ и датчика бокового удара со стороны пассажира, затем
включите зажигание.
Удалите данные из памяти ЭБУ, затем выключите зажигание.
Повторите проверку с использованием диагностического прибора и при
отсутствии неисправностей разблокируйте ЭБУ.

AB8 x65exp 1.0

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Интерпретация неисправностей

88C

88C-53

Боковая
подушка

безопасности

DF041

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

ИСКАЖЕННЫЙ СИГНАЛ ДАТЧИКА БОКОВОГО УДАРА СО
СТОРОНЫ ПАССАЖИРА (ИЛИ РАЗОМКНУТАЯ ЦЕПЬ)

УКАЗАНИЯ

Особенности: При работе с разъемом ЭБУ используйте переходную
колодку B50.

Заблокируйте ЭБУ командой с диагностического прибора.
Проверьте правильность и надежность подсоединения датчика бокового удара со стороны пассажира.
Проверьте состояние соединений разъема ЭБУ (контакты 22 и 23).
Проверьте состояние 50-контактного разъема (фиксация, подсоединение и т. п.).
Если неисправность сохраняется, замените электропроводку.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Соедините разъемы ЭБУ и датчика бокового удара со стороны пассажира, затем
включите зажигание.
Удалите данные из памяти ЭБУ, затем выключите зажигание.
Повторите проверку с использованием диагностического прибора и при
отсутствии неисправностей разблокируйте ЭБУ.

AB8 x65exp 1.0

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Проверка

19A

19A-3

Проверка

1 - Проверка герметичности системы

Замените клапан пробки расширительного бачка
переходником M.S. 554-01.

Подсоедините к нему приспособление M.S. 554-07.

Прогрейте двигатель, затем остановите его.

Создайте давление в системе.

Прекратите качать, когда давление станет на
0,1 бар ниже величины срабатывания
предохранительного клапана в пробке
расширительного бачка.

Давление не должно падать. Если это происходит,
определите место утечки.

Постепенно отверните штуцер приспособления
M.S. 554-07 для сброса давления в системе
охлаждения, затем снимите приспособление
M.S. 554-01 и снова установите клапан пробки
расширительного бачка с новой прокладкой.

2 - Проверка давления срабатывания

предохранительного клапана

Если жидкость просачивается через клапан в
пробке расширительного бачка, его надо заменить.

Прикрепите к насосу M.S. 554-07 переходник
M.S. 554-06 и установите на него проверяемый
клапан.

Поднимите давление. Оно должно
стабилизироваться на величине давления
открытия клапана. Допуск при проверке ±

±

±

± 0,1 бар.

Давление срабатывания предохранительного
клапана: 1,4 бар.

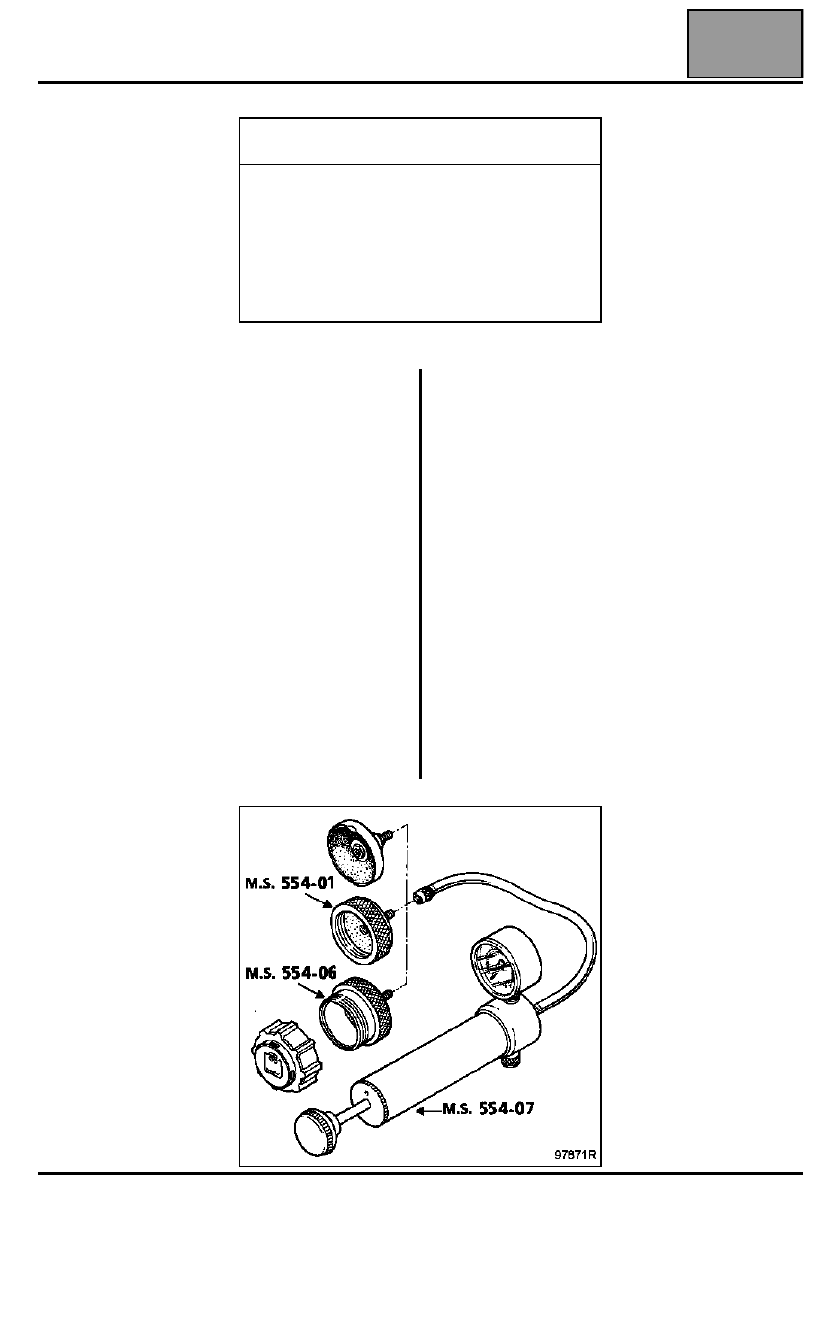

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

M.S. 554-01

Переходник для комплекта
M.S. 554-07

M.S. 554-06

Переходник для комплекта
M.S. 554-07

M.S. 554-07

Комплект для проверки
герметичности системы
охлаждения
