ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Дополнительная информация

Замена ЭБУ подушки безопасности

Во избежание самопроизвольного срабатывания ЭБУ подушек безопасности поставляются
заблокированными (все цепи воспламенения заблокированы). Данный режим "блокировки" подтверждается
свечением сигнальной лампы на щитке приборов. При замене ЭБУ подушек безопасности действуйте
следующим образом:
– Убедитесь, что зажигание выключено.
– Замените ЭБУ.
– Произведите проверку с использованием диагностического прибора.
– При необходимости измените конфигурацию ЭБУ командой "Конфигурирование ЭБУ".
– Если диагностический прибор больше не обнаруживает неисправности, разблокируйте ЭБУ.

НАЗНАЧЕНИЕ 30 КОНТАКТОВ РАЗЪЕМА ЭБУ:

1

Преднатяжитель ремня
безопасности водителя ("+")

2

Преднатяжитель ремня
безопасности водителя ("-")

3

Преднатяжитель ремня
безопасности пассажира ("+")

4

Преднатяжитель ремня
безопасности пассажира ("-")

5

"+" после замка зажигания

6

"Масса"

7

Сигнальная лампа
неисправности подушки
безопасности

8

Выключатель блокировки
подушки безопасности ("+")

9

Диагностическая линия K

10 Фронтальная подушка

безопасности водителя ("+")

11 Фронтальная подушка

безопасности водителя ("-")

12 Не используется
13 Фронтальная подушка

безопасности пассажира ("+")

14 Фронтальная подушка

безопасности пассажира ("-")

15 Выключатель блокировки

подушки безопасности ("-")

20 "Масса"

23 Диагностическая линия L
24 Сигнальная лампа

состояния подушки
безопасности пассажира

27 Выход сигнала удара

30 Не используется

AB8 x65exp 1.0

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Алгоритм поиска неисправностей

88C

88C-27

Фронтальная

подушка

безопасности

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Алгоритм поиска неисправностей

АПН 1

Отсутствие связи обмена с ЭБУ подушек безопасности

УКАЗАНИЯ

Особенности: Отсутствуют.

Убедитесь в том, что данная неисправность не вызвана диагностическим прибором. Для этого
проверьте его при установке связи обмена данными с ЭБУ на другом автомобиле. В случае, если блок
не является причиной данной неисправности, но режим связи обмена, тем не менее, не
устанавливается ни с каким другим электронным блоком, то, возможно, один из ЭБУ вышел из строя,
нарушая работу диагностических цепей K и L.
Последовательно разъедините разъемы ЭБУ, чтобы установить, какой из них неисправен.
Проверьте напряжение аккумуляторной батареи и произведите необходимые операции для
обеспечения нужного напряжения (10,5 В < напряжение аккумуляторной батареи < 16 В).

Проверьте наличие и состояние плавкого предохранителя, защищающего цепь питания ЭБУ подушек
безопасности.
Проверьте надежность соединения и состояние разъема ЭБУ.
Проверьте подачу питания на ЭБУ:

– Отсоедините ЭБУ подушек безопасности и используйте переходную колодку B50 при

выполнении проверок через разъем ЭБУ.

– Проверьте и обеспечьте наличие "+" после замка зажигания между клеммами, помеченными

"масса" и "+" после замка зажигания.

Проверьте электропитание диагностического разъема:

– Наличие "+" до замка зажигания на контакте 16.
– Наличие "массы" на контакте 5.

Проверьте отсутствие короткого замыкания и обрыва в цепи, соединяющей ЭБУ подушек
безопасности и диагностический разъем:

– Между контактом L и контактом 15 диагностического разъема.
– Между контактом K и контактом  7 диагностического разъема.

Если после выполнения указанных проверок связь обмена по-прежнему не устанавливается, замените
ЭБУ подушек безопасности (см. "Дополнительная информация" для выполнения данной операции).

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

После установления связи обмена данными обработайте обнаруженные
неисправности.

AB8 x65exp 1.0

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Вводная часть

88C

Боковая
подушка

безопасности

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Вводная часть

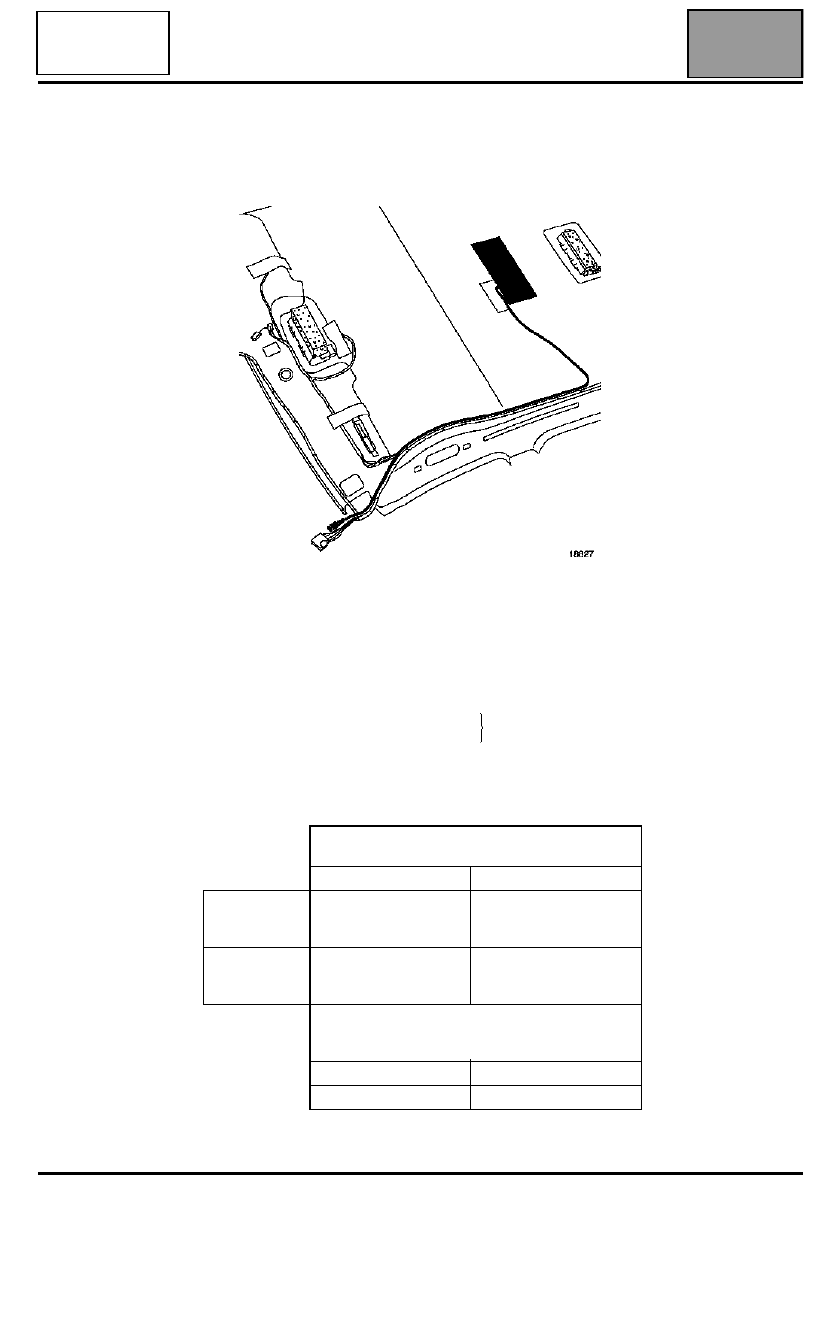

ДИАГНОСТИКА - КОНФИГУРАЦИЯ СИСТЕМЫ

Преднатяжители ремней безопасности, фронтальные и боковые подушки безопасности

Оба сиденья имеют одинаковую схему подключения преднатяжителей ремней безопасности и боковых

подушек безопасности.

Регламентируемое значение сопротивления изоляции отображается в виде символов: ≥ 100.h (непрерывное
свечение) или 9999 (вспышки).

A
B
C
D
E

G

H

ЭБУ
Сиденье водителя
Сиденье пассажира
Преднатяжитель
Воспламенитель подушки
безопасности водителя
Воспламенитель подушки
безопасности пассажира
Воспламенитель боковой подушки
безопасности

CT
A1
А2
А3
B1
B2

Контактный диск
+ 12 В
Сигнальная лампа
"Масса"

Диагностические линии

ФРОНТАЛЬНЫЕ ПОДУШКИ

БЕЗОПАСНОСТИ

Точка измерения

Нормальное значение

Подушка

безопасности

водителя

C0, C2 и C4

2,1 - 7 Ом

Подушка

безопасности

пассажира

C0 и C4

1,3 - 4,5 Ом

БОКОВЫЕ ПОДУШКИ БЕЗОПАСНОСТИ И

ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

Точка измерения

Нормальное значение

C0, C1 и C3

1,3 - 4,5 Ом

AB8 x65exp 1.0

88C-28

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Интерпретация неисправностей

88C

88C-29

Боковая
подушка

безопасности

ПОДУШКИ БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Интерпретация неисправностей

DF001

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ЭБУ

УКАЗАНИЯ

Особенности: Отсутствуют

Замените ЭБУ подушек безопасности (см. "Дополнительная информация").

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Отсутствуют.
