ОБЩИЕ СВЕДЕНИЯ

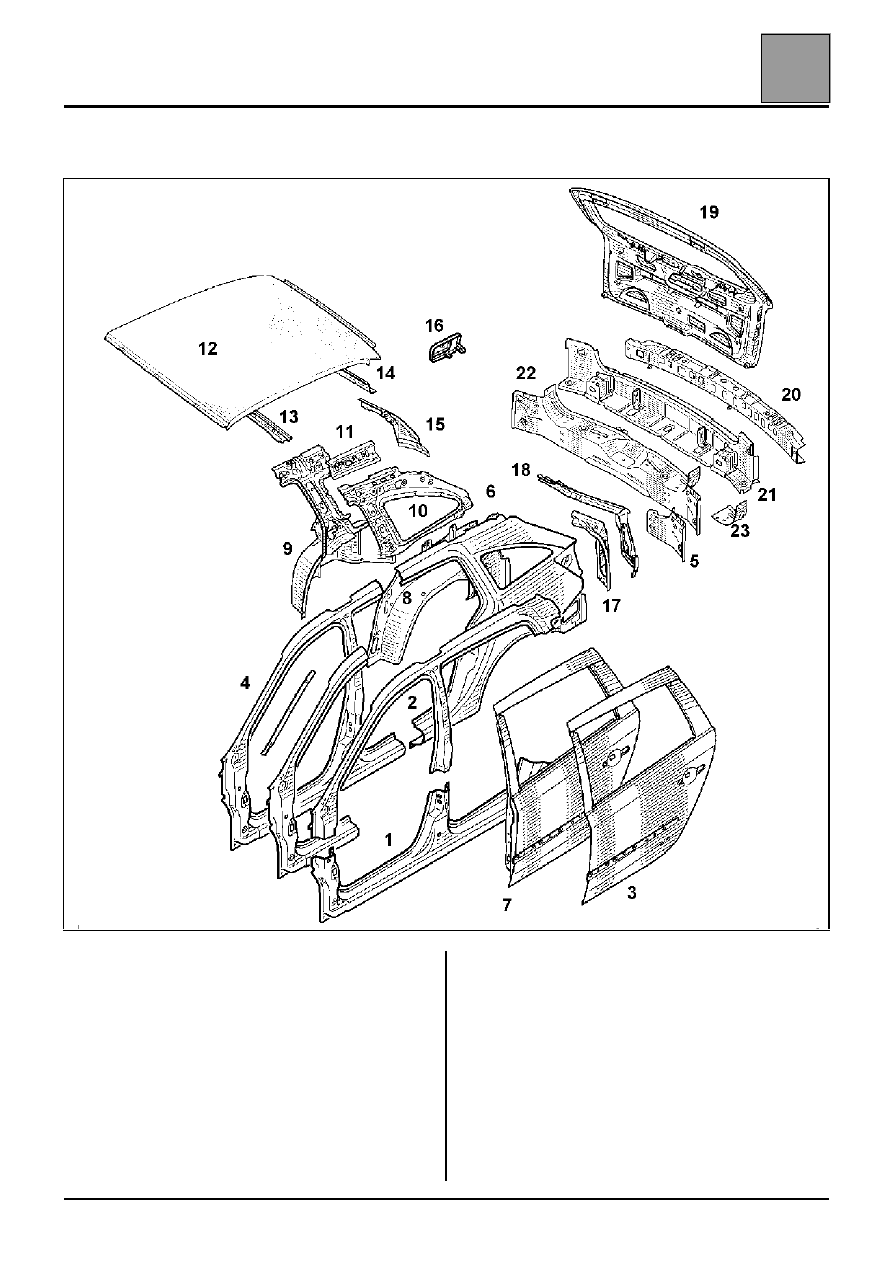

Наименование деталей (деталировочный чертеж)

40

40-22

ОСОБЕННОСТИ КУЗОВА ТИПА УНИВЕРСАЛ

1

Панель порога (43 I)

2

Верхняя панель боковины (43 H)

3

Панель задней двери (47 D)

4

Передняя секция боковины кузова (43 G)

5

Нижний усилитель крайней задней стойки
кузова (44 S)

6

Панель заднего крыла (44 A)

7

Задняя дверь (47 B)

8

Наружная задняя колесная арка (44 D)

9

Внутренняя задняя колесная арка (44 H)

10 Внутренняя панель по окну боковины (44 O)
11 Накладка задней балки боковины (44 N)
12 Крыша (45 A)

13 Усилитель крыши (45 C)
14 Задняя поперечина крыши (45 D)
15 Верхний усилитель боковины (44 G)
16 Люк заливной горловины (47 E)
17 Усилитель панели крепления фонарей (44 M)
18 Панель крепления фонарей (44 L)
19 Дверь багажного отделения (48 B)
20 Поперечина крепления ударопоглощающего

элемента (44 P)

21 Юбка (44 Q)
22 Крайняя задняя поперечина (44 R)
23 Накладка крайней задней стойки (44 T)

ОБЩИЕ СВЕДЕНИЯ

Наименование деталей (деталировочный чертеж)

40

40-23

Каркас кузова данных автомобилей частично выполнен из деталей с очень высоким пределом
упругости (см. параграф "наименование деталей").

ОСОБЕННОСТИ ДЕТАЛЕЙ С ОЧЕНЬ ВЫСОКИМ ПРЕДЕЛОМ УПРУГОСТИ

Как это следует из их названия, эти детали кузова очень прочные и очень упругие. Они штампуются по
особой технологии. При ремонте их нельзя рихтовать обычными способами, используемыми при кузовных
работах. (НАПОМИНАНИЕ: для рихтовки нагревать данные кузовные детали настоятельно не
рекомендуется, поскольку термическое воздействие приведет к потере первоначальных свойств металла).
Поэтому поврежденные детали подлежат обязательной замене либо полностью, либо частично посредством
их резки.
Для удаления заводских точек сварки на этих деталях рекомендуется использовать специальные сверла типа
"HSS". Если их нет, лучше всего использовать шлифовальную машинку или фрезу из карбида вольфрама.

– Каркас кузова данного автомобиля включает также элементы, изготовленные при помощи

соединения встык лазером, причем составные части элемента могут иметь различную толщину, а и
иногда различные свойства, как, например, передний лонжерон:

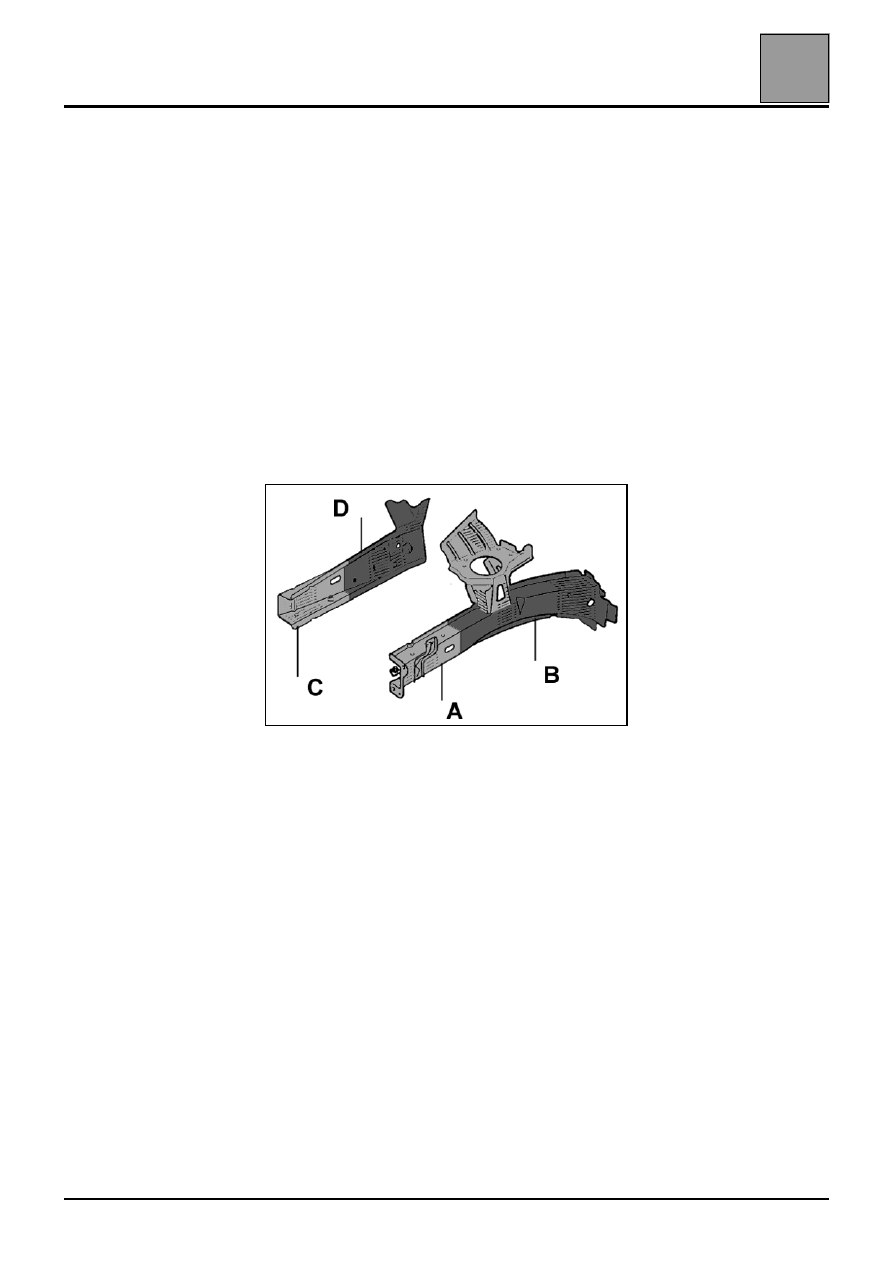

Часть A: панель из металла с высоким пределом
упругости XE 280P толщиной 1,8 мм
Часть B: панель из металла с очень высоким
пределом упругости HE 450 M толщиной 1,8 мм
Часть C: панель из металла с высоким пределом
упругости XE 280P толщиной 1,5 мм
Часть D: панель из металла с высоким пределом
упругости HE 450 M толщиной 2,5 мм

Если при подробном описании методики указывается две величины толщины листов, то это
означает, что данная деталь состоит из двух соединенных на заводе встык элементов.
Соответствия величины толщины устанавливаются, двигаясь от наружной поверхности
детали к салону автомобиля (по направлению удара).

ОБЩИЕ СВЕДЕНИЯ

Наименование деталей (деталировочный чертеж)

40

40-24

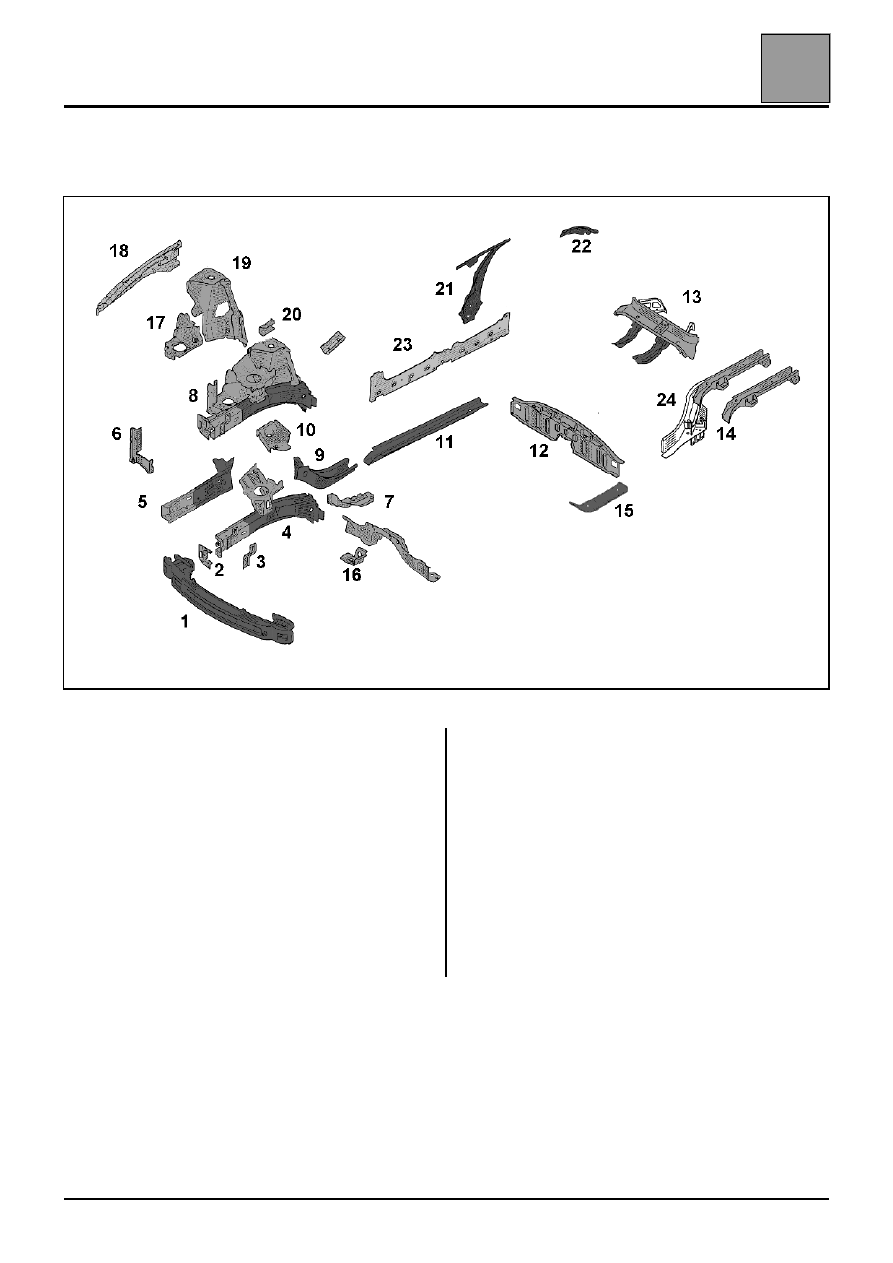

ДЕТАЛИ КАРКАСА КУЗОВА С ВЫСОКИМ ПРЕДЕЛОМ УПРУГОСТИ И ОЧЕНЬ ВЫСОКИМ ПРЕДЕЛОМ

УПРУГОСТИ

1

Крайняя передняя поперечина (41 A)

2

Усилитель крепления крайней передней
поперечины (41 B)

3

Элемент крепления передней верхней
поперечины (41 F)

4

Передний лонжерон (41 E)

5

Накладка переднего лонжерона (41 C)

6

Крайняя боковая передняя поперечина (41 D)

7

Передняя боковая поперечина (41 M)

8

Передняя колесная арка в сборе (41 H)

9

Центральная часть переднего
лонжерона (41 J)

10 Узел крепления подрамника (41 I)
11 Задняя часть переднего лонжерона (41 K)

12 Передняя поперечина задней части пола (41 T)
13 Поперечина под задней частью пола (41 W)
14 Задний лонжерон (41 Z)
15 Усилитель центральной части пола (41 Q)
16 Усилитель узла крепления подрамника (41 N)
17 Передняя часть колесной арки (42 F)
18 Верхний усилитель брызговика (42 D)
19 Колесная арка (42 G)
20 Верхний усилитель колесной арки (42 I)
21 Внутренняя панель средней стойки (43 E)
22 Верхний усилитель боковины (44 G)
23 Усилитель нижней секции боковины

кузова (43 J)

24 Задний лонжерон в сборе (41 Y)
