ОБЩИЕ СВЕДЕНИЯ

Расположение приборов, прокладка жгутов проводов

40

40-18

ОБЩИЕ СВЕДЕНИЯ

Наименование деталей (деталировочный чертеж)

40

40-19

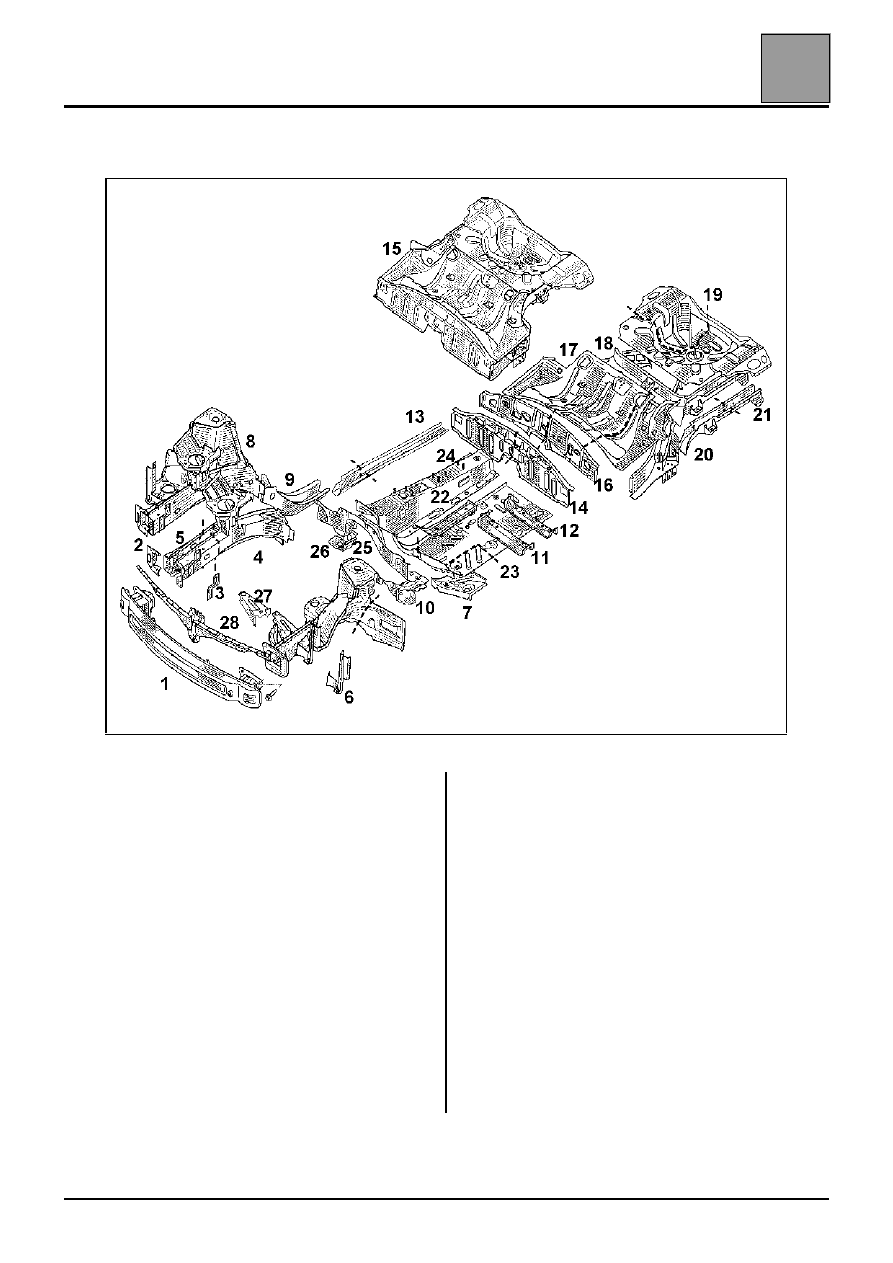

Наименование деталей (деталировочный чертеж)

НИЖНЯЯ ЧАСТЬ КУЗОВА

1

Крайняя передняя поперечина (41 A)

2

Усилитель крепления крайней передней
поперечины (41 B)

3

Элемент крепления передней верхней
поперечины (41 F)

4

Передний лонжерон (41 E)

5

Накладка переднего лонжерона (41 C)

6

Крайняя боковая передняя поперечина (41 D)

7

Передняя боковая поперечина (41 I)

8

Передняя колесная арка в сборе (41 H)

9

Центральная часть переднего
лонжерона (41 J)

10 Узел крепления подрамника (41 M)
11 Передняя поперечина под передним

сиденьем (41 R)

12 Задняя поперечина под передним

сиденьем (41 S)

13 Задняя часть переднего лонжерона (41 K)
14 Передняя поперечина задней части пола (41 T)

15 Задняя часть пола (41 Z)
16 Накладка передней поперечины задней части

пола (41 U)

17 Передняя секция задней части пола (41 V)
18 Поперечина под задней частью пола (41 W)
19 Крайняя задняя часть пола (41 AA)
20 Боковая накладка заднего лонжерона (41 X)
21 Задний лонжерон (41 Z)
22 Усилитель центральной части пола (41 Q)
23 Боковая секция центральной части пола (41 O)
24 Туннель (41 P)
25 Усилитель туннеля (41 L)
26 Усилитель узла крепления подрамника (41 N)
27 Кронштейн полки под аккумуляторную

батарею (41 G)

28 Кронштейн центрального крепления

бампера (41 A)

ОБЩИЕ СВЕДЕНИЯ

Наименование деталей (деталировочный чертеж)

40

40-20

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

1

Переднее крыло (42 A)

2

Передняя верхняя поперечина (42 B)

3

Передняя часть колесной арки (42 F)

4

Кронштейн бокового крепления бампера (42 C)

5

Брызговик (42 E)

6

Верхний усилитель брызговика (42 D)

7

Колесная арка (42 G)

8

Задняя часть колесной арки (42 H)

9

Кронштейн крепления тяги двигателя (42 J)

10 Верхний усилитель колесной арки (42 I)
11 Стенка ниши воздухозабора в сборе (42 K)
12 Передняя секция боковины кузова (43 G)
13 Панель заднего крыла (44 A)
14 Передняя стойка (43 A)
15 Нижняя секция боковины кузова (43 I)
16 Верхняя панель боковины (43 H)
17 Внутренняя накладка оконного проема

передней двери (43 A)

18 Внутренняя накладка оконного проема задней

двери (44 A)

19 Усилитель средней стойки (43 F)
21 Внутренняя панель стойки рамы ветрового

стекла (43 C)

22 Внутренняя панель средней стойки (43 E)

23 Центральная поперечина крыши (45 C)
24 Передняя поперечина крыши (45 B)
25 Задняя поперечина крыши (45 D)
26 Верхний усилитель боковины (44 G)
27 Усилитель передней стойки (43 B)
28 Панель крепления фонарей (44 L)
29 Задняя панель кузова в сборе (44 K)
30 Усилитель нижней секции боковины

кузова (43 J)

31 Внутренняя задняя колесная арка (44 H)
32 Наружная задняя колесная арка (44 D)
33 Надставка внутренней задней колесной

арки (44 J)

34 Нижний удлинитель наружной задней колесной

арки (44 I)

35 Усилитель задней стойки кузова (44 F)
36 Нижний усилитель задней стойки кузова (43 E)
37 Верхний боковой желоб (44 C)
38 Нижний боковой желоб (44 B)
39 Крыша (45 A)
40 Накладка нижней секции боковины кузова

(43 K)

41 Средняя стойка (43 D)

ОБЩИЕ СВЕДЕНИЯ

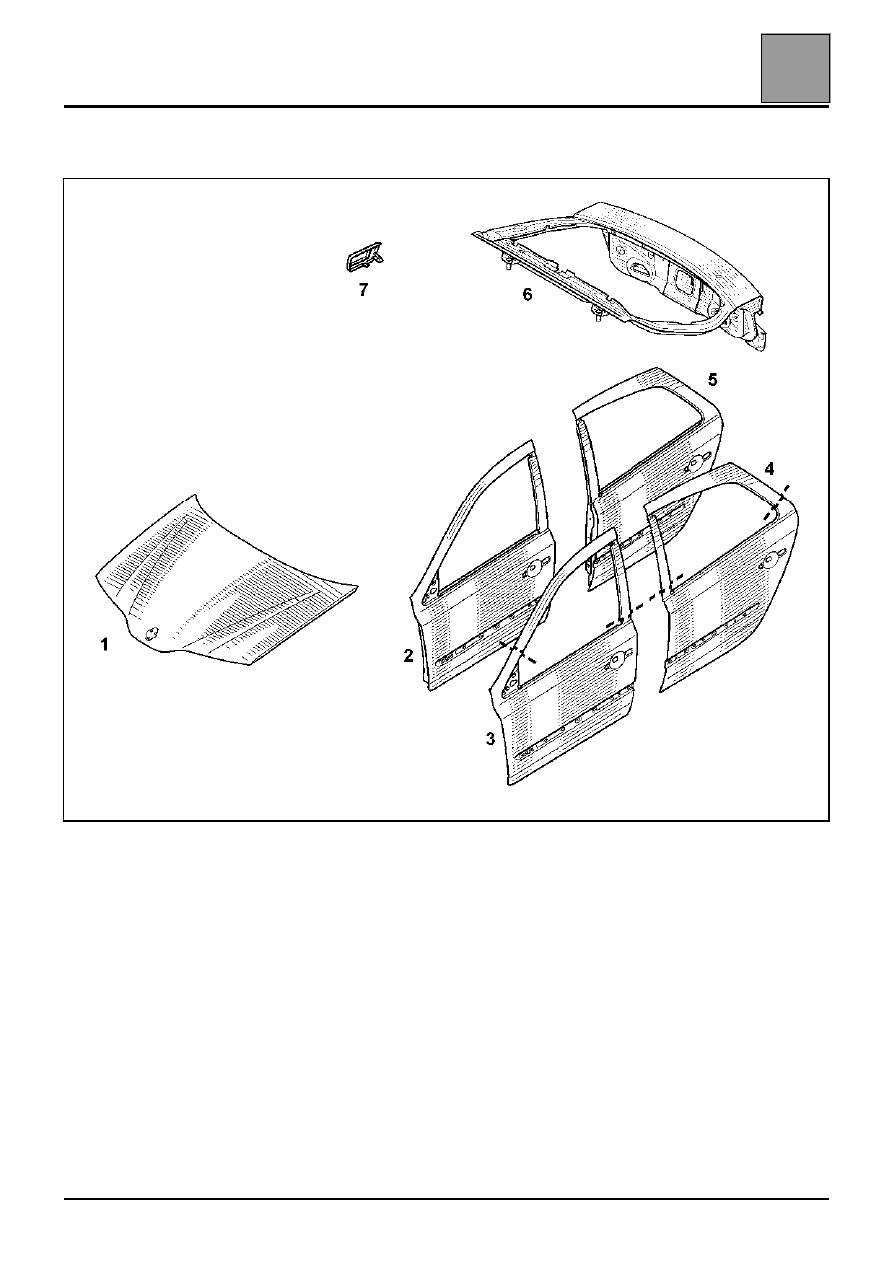

Наименование деталей (деталировочный чертеж)

40

40-21

ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

1

Капот (48 A)

2

Передняя дверь (47 A)

3

Панель передней двери (47 C)

4

Панель задней двери (47 D)

5

Задняя дверь (47 B)

6

Дверь задка (48 B)

7

Люк заливной горловины (47 E)
