Renault Laguna II. Руководство - часть 264
ОБЩИЕ СВЕДЕНИЯ

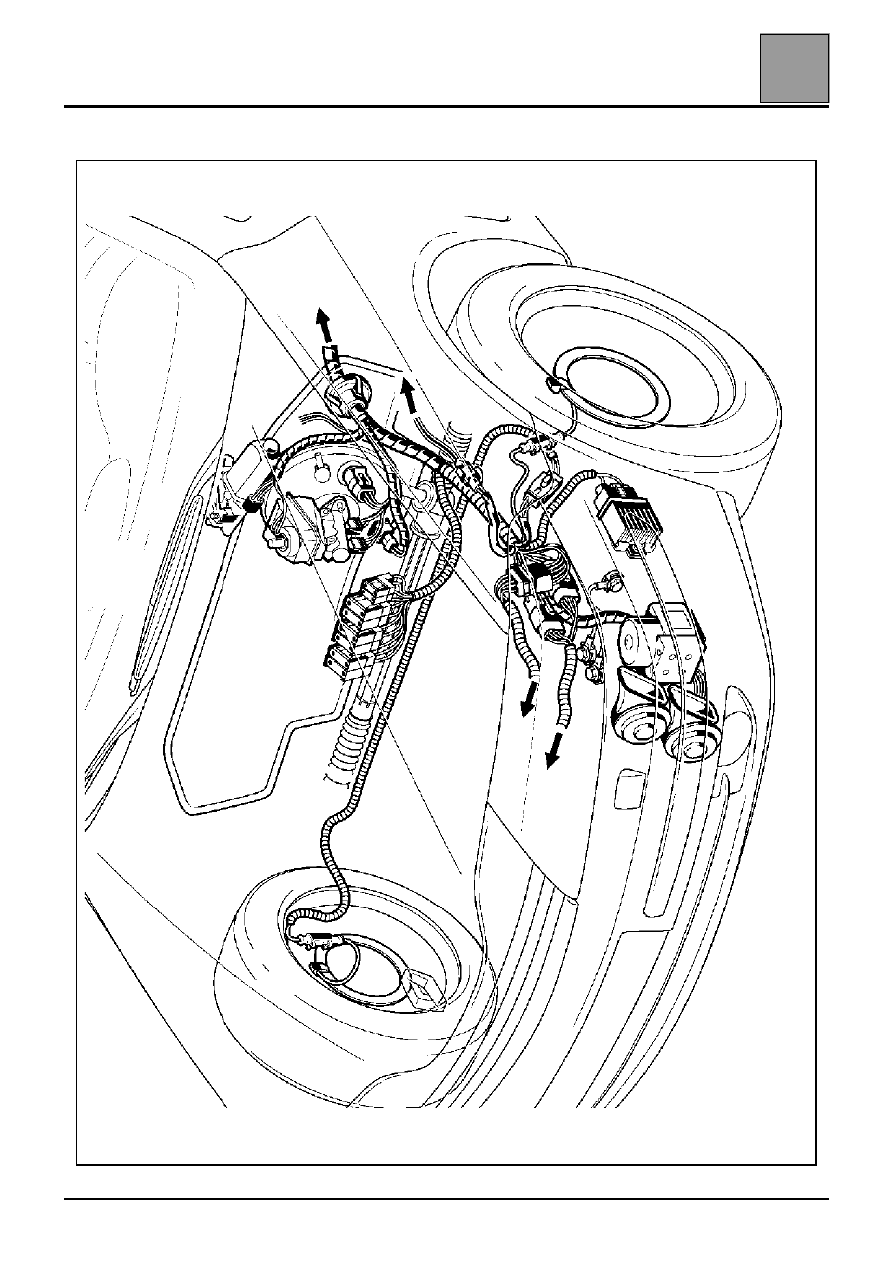

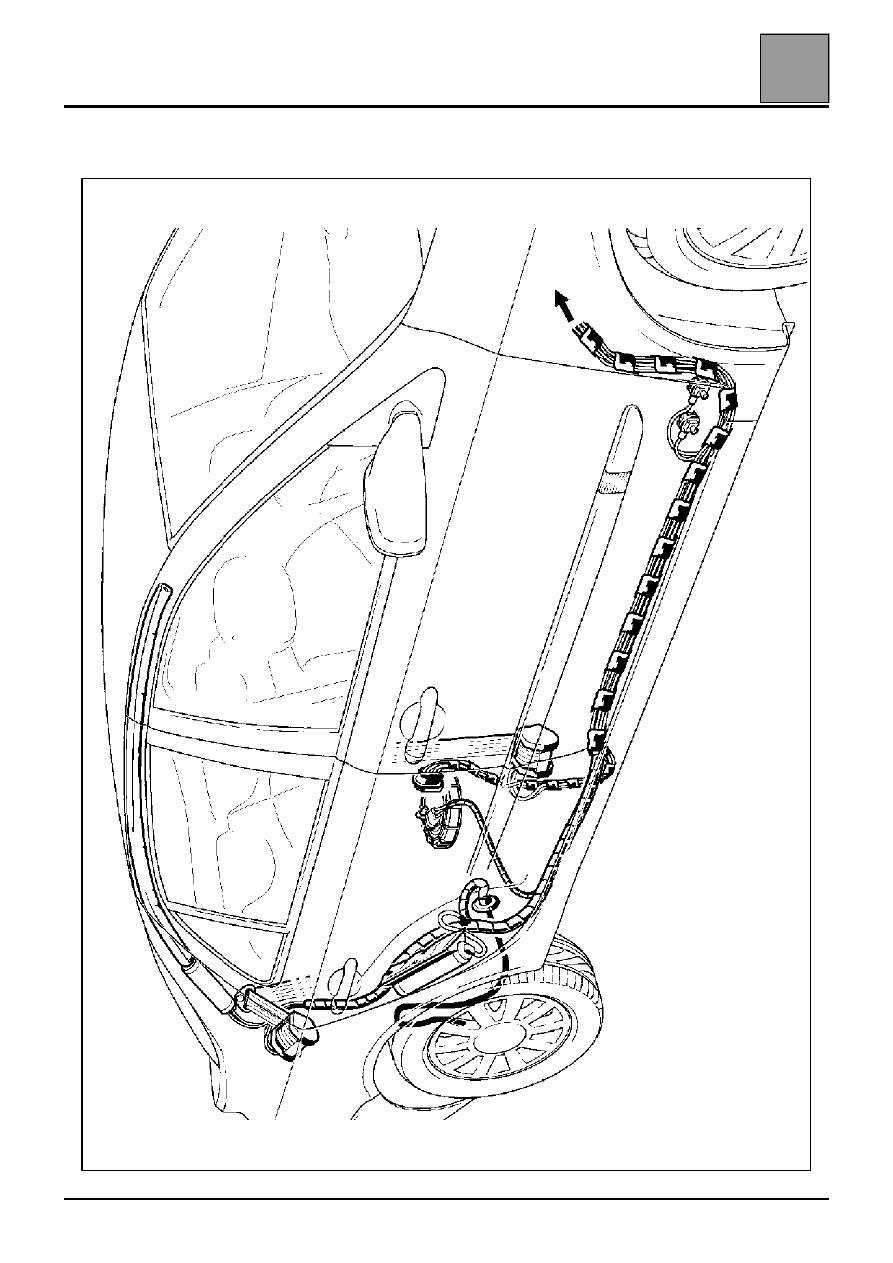

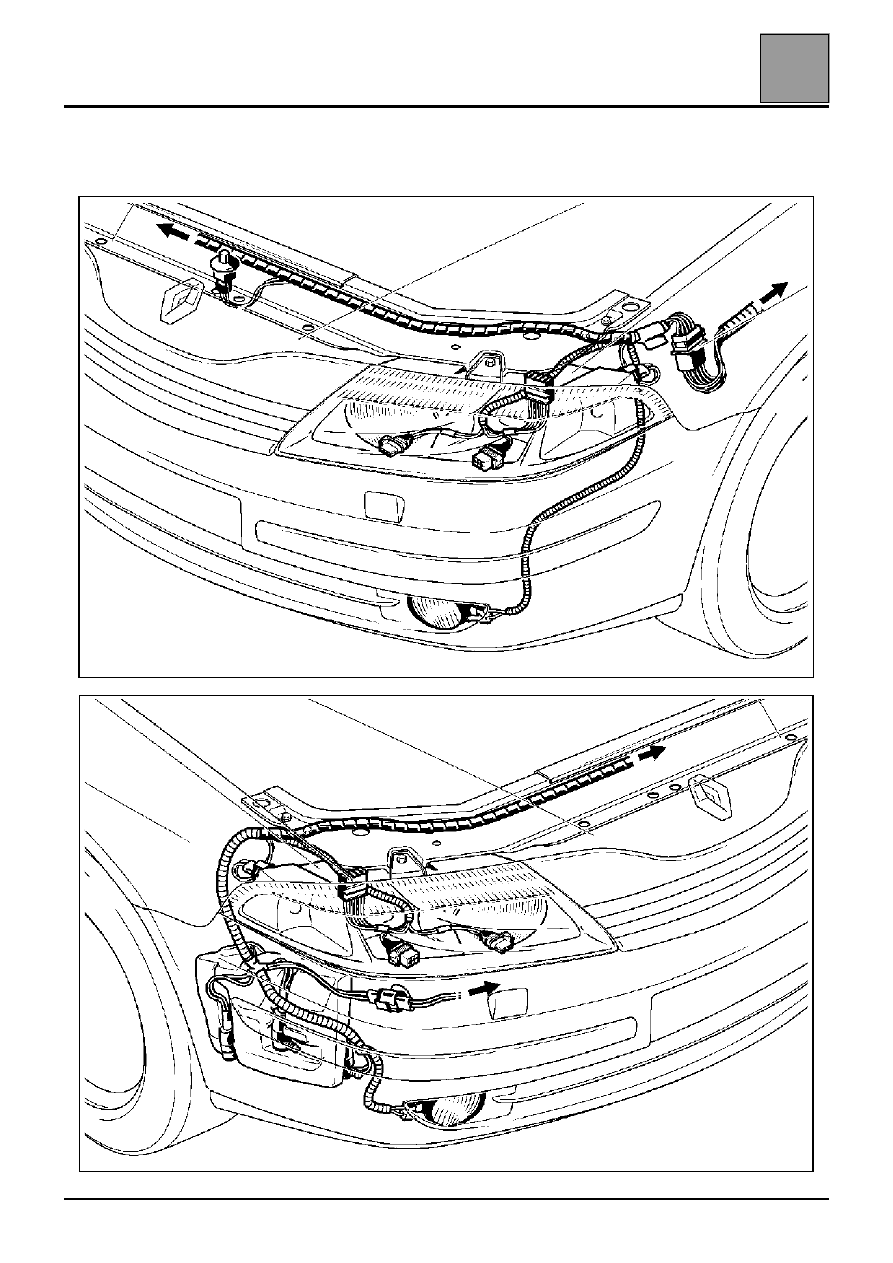

Расположение приборов, прокладка жгутов проводов
40
40-6
Расположение приборов, прокладка жгутов проводов
РАСПОЛОЖЕНИЕ ЭЛЕКТРОННЫХ БЛОКОВ НА АВТОМОБИЛЕ
НАПОМИНАНИЕ: во время проведения сварочных работ в автомобиле необходимо:
отключить аккумуляторную батарею,
снять или отключить электрические приборы (ЭБУ и т. д.), которые находятся поблизости от зоны
проведения работ и которые могут быть повреждены вследствие воздействия высоких температур
или прохождения тока.
1
ЭБУ АБС
2
ЭБУ системы впрыска
3
Аккумуляторная батарея
4
ЭБУ АКП (в зависимости от модификации)
5
Считывающее устройство карточки РЕНО
6
Центральный коммуникационный блок
7
Панель управления климатической установкой
8
Аудиосистема и система навигации
9
Дисплей на щитке приборов
10 Электродвигатели мультиплексного
импульсного стеклоподъемника
11 Речевой синтезатор
12 Датчики бокового удара
13 ЭБУ подушек безопасности
14 Щиток приборов (модификация в
максимальной комплектации)
15 Электрический замок рулевой колонки
16 ЦЭКБС
17 ЭБУ ксеноновых фар
18 Система запоминания регулировок
водительского места
19 ЭБУ системы парковки
20 Ченджер компакт-дисков
