СТОЛКНОВЕНИЕ

Проверка на поверочной плите

03

03-20

3. ОПОРНЫЕ ТОЧКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ УСТАНОВКИ СМЕННЫХ ДЕТАЛЕЙ (продолжение)

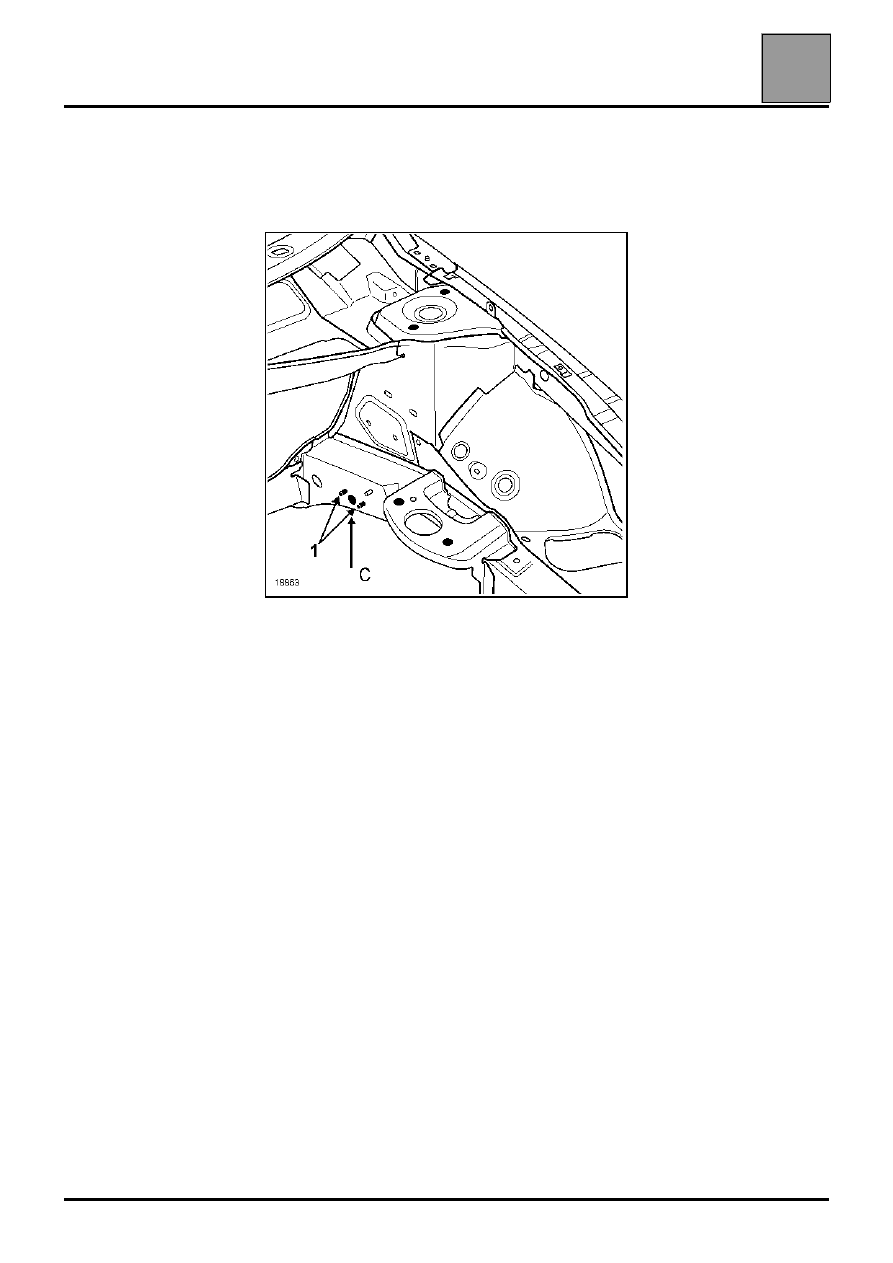

C. ПЕРЕДНЕЕ КРЕПЛЕНИЕ ПЕРЕДНЕГО
ПОДРАМНИКА

Передние механические узлы сняты

Калибр находится под выступами (1) установки
передней части подрамника и может быть
зафиксирован в крепежном отверстии подрамника
(C).

Необходимо использовать при замене:

●

частичной или полной переднего лонжерона,

●

колесной арки в сборе.

СТОЛКНОВЕНИЕ

Проверка на поверочной плите

03

03-21

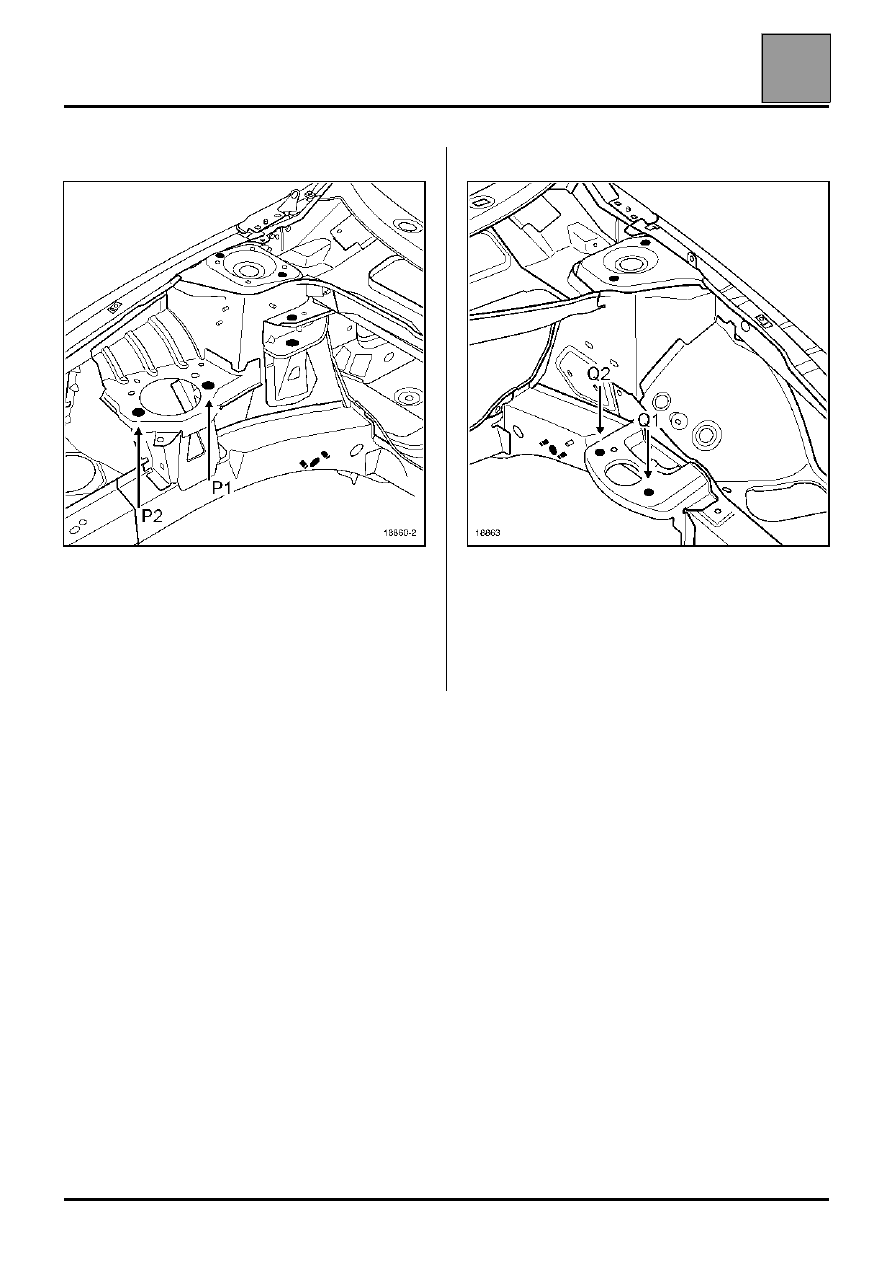

P. КРЕПЛЕНИЕ ДВИГАТЕЛЯ

Калибр устанавливается в верхней части опоры
двигателя и центрируется в крепежных отверстиях
лапки.

Используется при снятых механических узлах для
замены передней колесной арки в сборе с
лонжероном.

Q. КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

Калибр устанавливается в нижней части опоры
коробки передач и центрируется в крепежных
отверстиях лапки.

Используется при снятых механических узлах для
замены передней колесной арки в сборе с
лонжероном.

СТОЛКНОВЕНИЕ

Проверка на поверочной плите

03

03-22

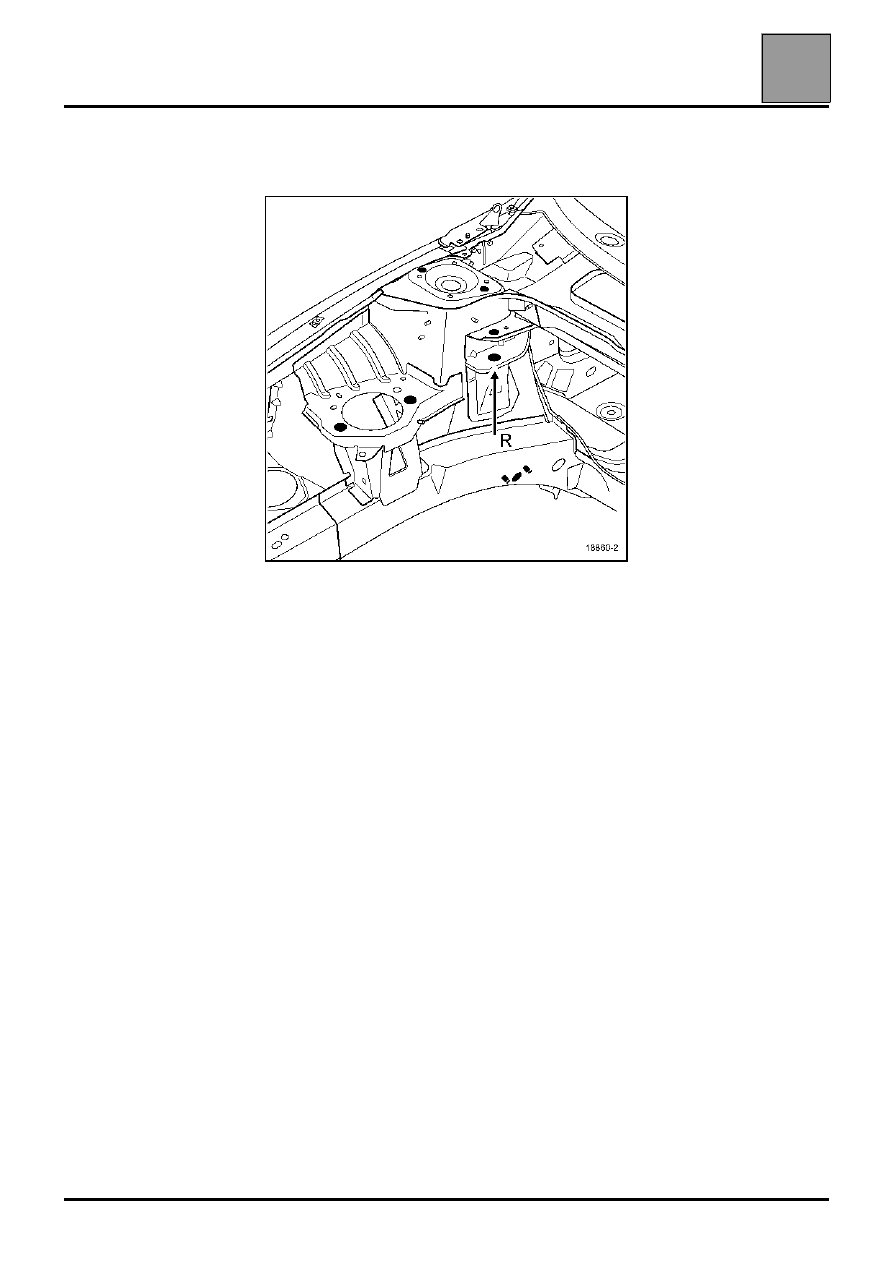

R. КРЕПЛЕНИЕ СОЕДИНИТЕЛЬНОЙ ТЯГИ
ДВИГАТЕЛЯ

Калибр устанавливается в вилке соединительной
тяги и фиксируется вместо и на месте последней.

Используется для установки геометрического
положения вилки соединительной тяги.

СТОЛКНОВЕНИЕ

Проверка на поверочной плите

03

03-23

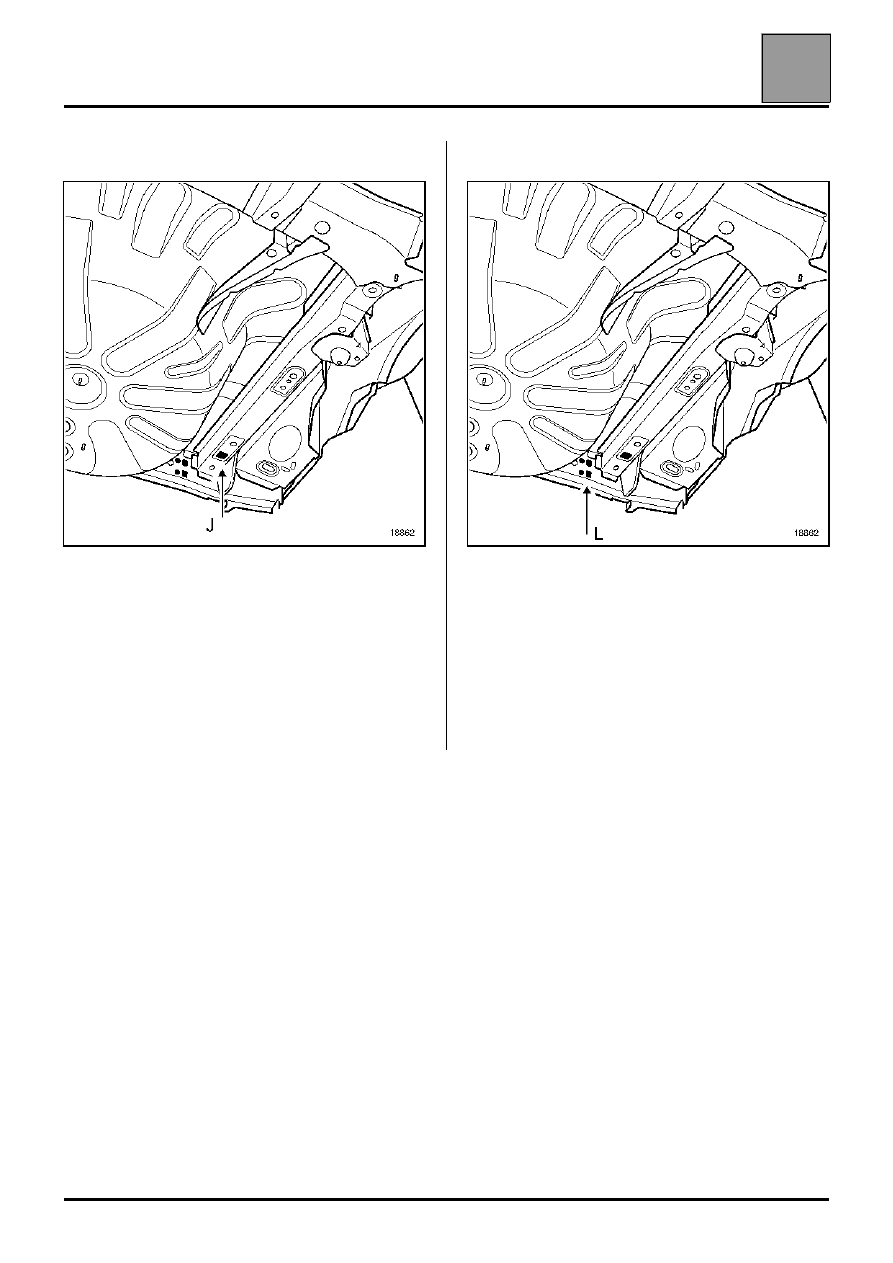

J. КОНЕЦ ЗАДНЕГО ЛОНЖЕРОНА

Калибр устанавливается под лонжероном по
центру направляющего отверстия.

Необходимо использовать при установленных
механических узлах:

●

для выпрямления лонжерона,

Используется также при снятых механических
узлах, при тех же условиях, для замены
лонжерона.

L. ПОПЕРЕЧИНА ПАНЕЛИ ЗАДКА

Калибр устанавливается вертикально напротив
поперечины панели задка, затем центрируется в
крепежном отверстии тягово-сцепного устройства.

Используется для замены задней юбки в сборе с
механическими узлами или без них.
