Renault Laguna II. Руководство - часть 21

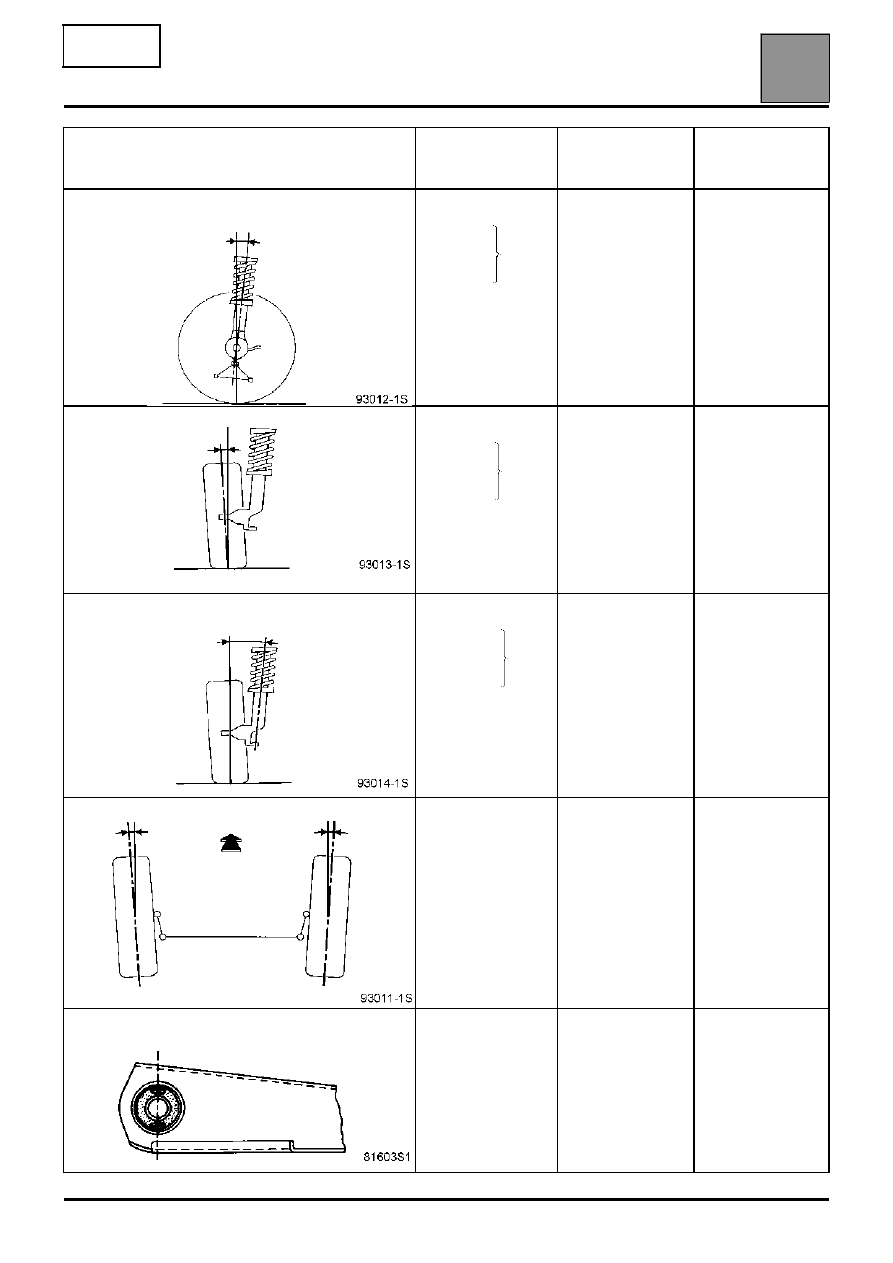

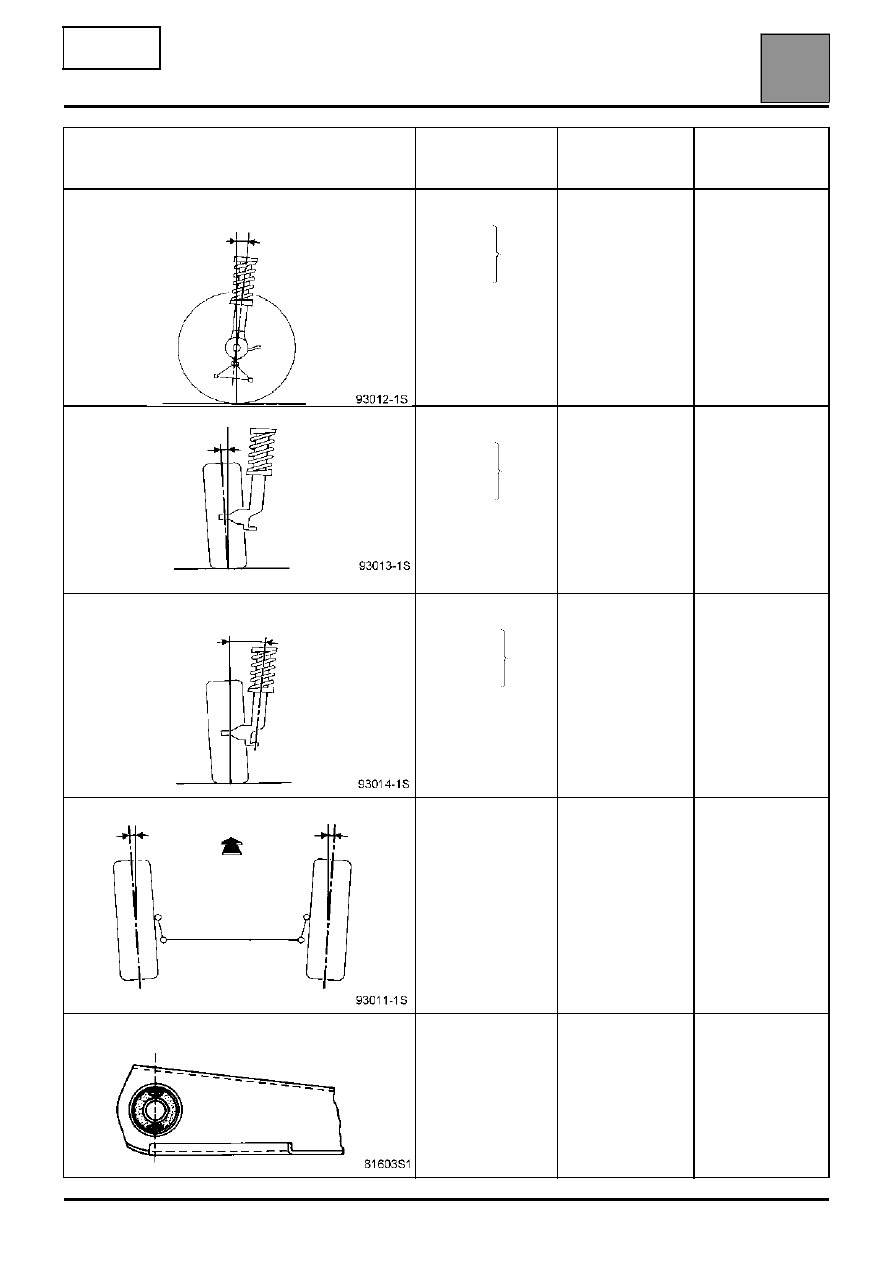

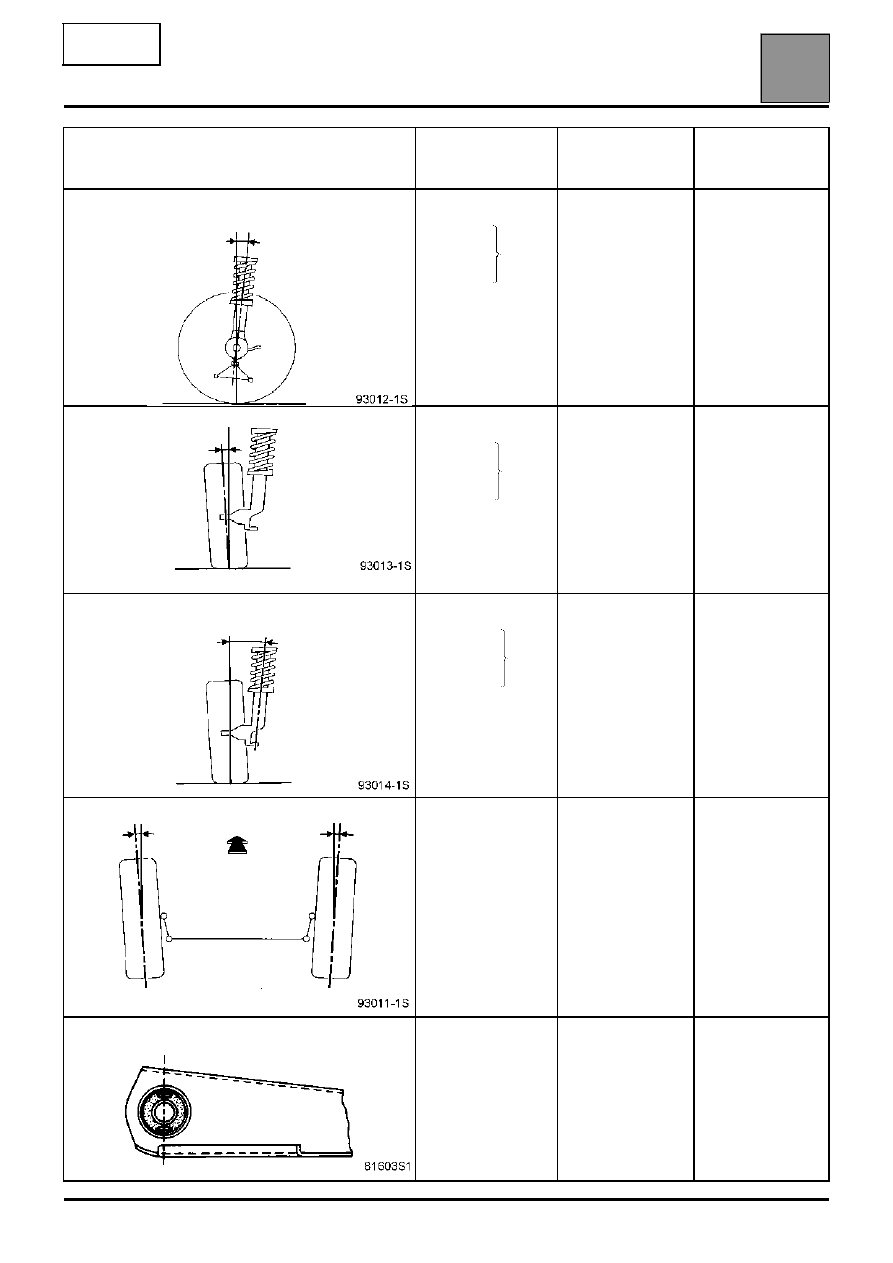

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-64

KG0G

с шинами 17

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°37
4°07

±30

4°37

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  43 мм
H5 - H2 =  23 мм
H5 - H2 =

3 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 139 мм
H1 - H2 = 136 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 139 мм
H1 - H2 = 136 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-65

KG0R

с шинами 17

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°25
3°55

±30

4°25

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  42 мм
H5 - H2 =  22 мм
H5 - H2 =

2 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 138 мм
H1 - H2 = 135 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 138 мм
H1 - H2 = 135 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-66

KG0D

с шинами 17

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°26
3°56

±30

4°26

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  42 мм
H5 - H2 =  22 мм
H5 - H2 =

2 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°06
-0°14 ±30
-0°22

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 137 мм
H1 - H2 = 135 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 137 мм
H1 - H2 = 135 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0°10 ± 10

+1 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

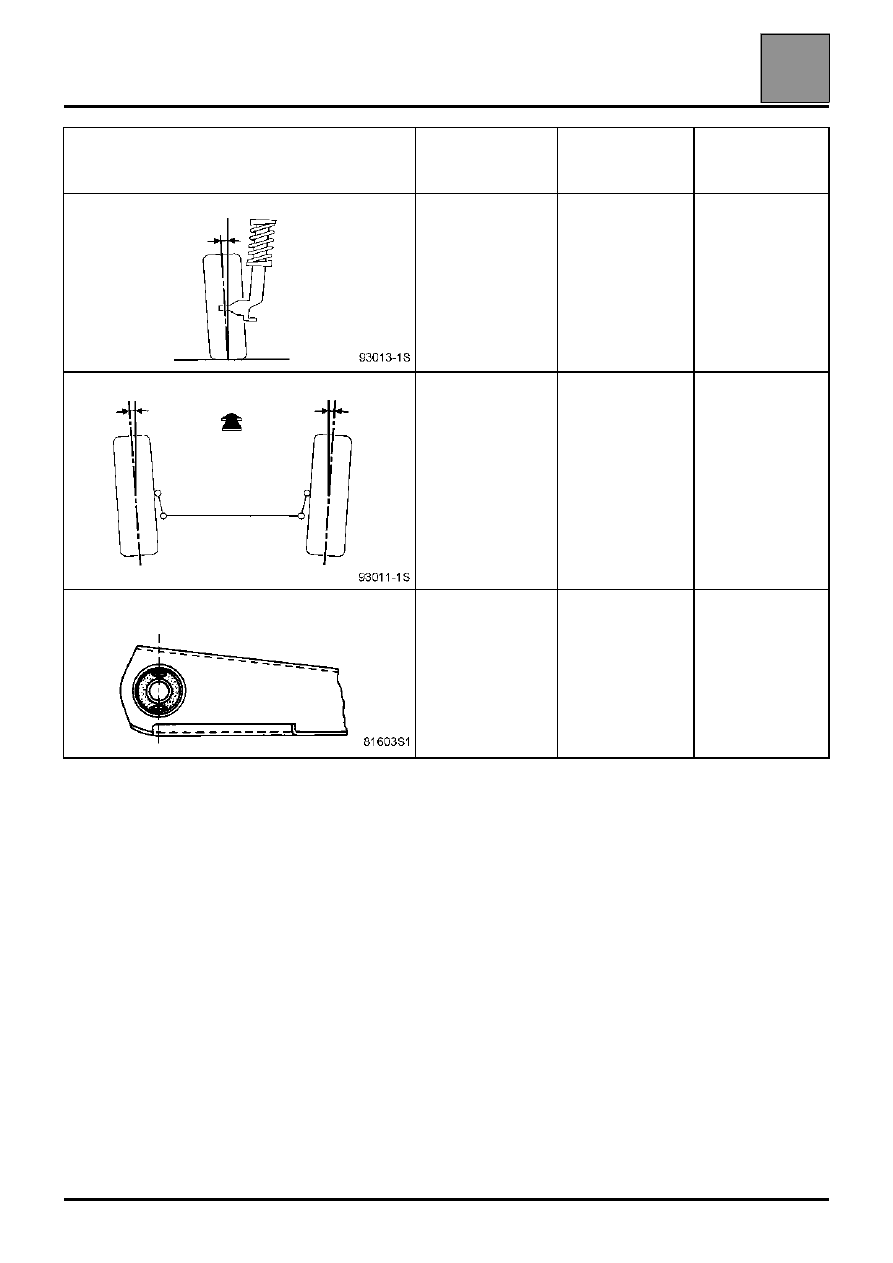

Контрольные значения углов установки задних колес

07

07-67

Контрольные значения углов установки задних колес

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

РАЗВАЛ КОЛЕС

-0°40' ± 10'

БЕЗ НАГРУЗКИ

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Схождение

-32 ± 10

-3,2 мм ± 1 мм

БЕЗ НАГРУЗКИ

НЕ

РЕГУЛИРУЕТСЯ

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ
