Рено Кангу. Руководство - часть 147





СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Соединительные трубопроводы

62-58

62

Отсоедините аккумуляторную батарею.

Слейте хладагент R134a из холодильного контура
с помощью заправочной станции.

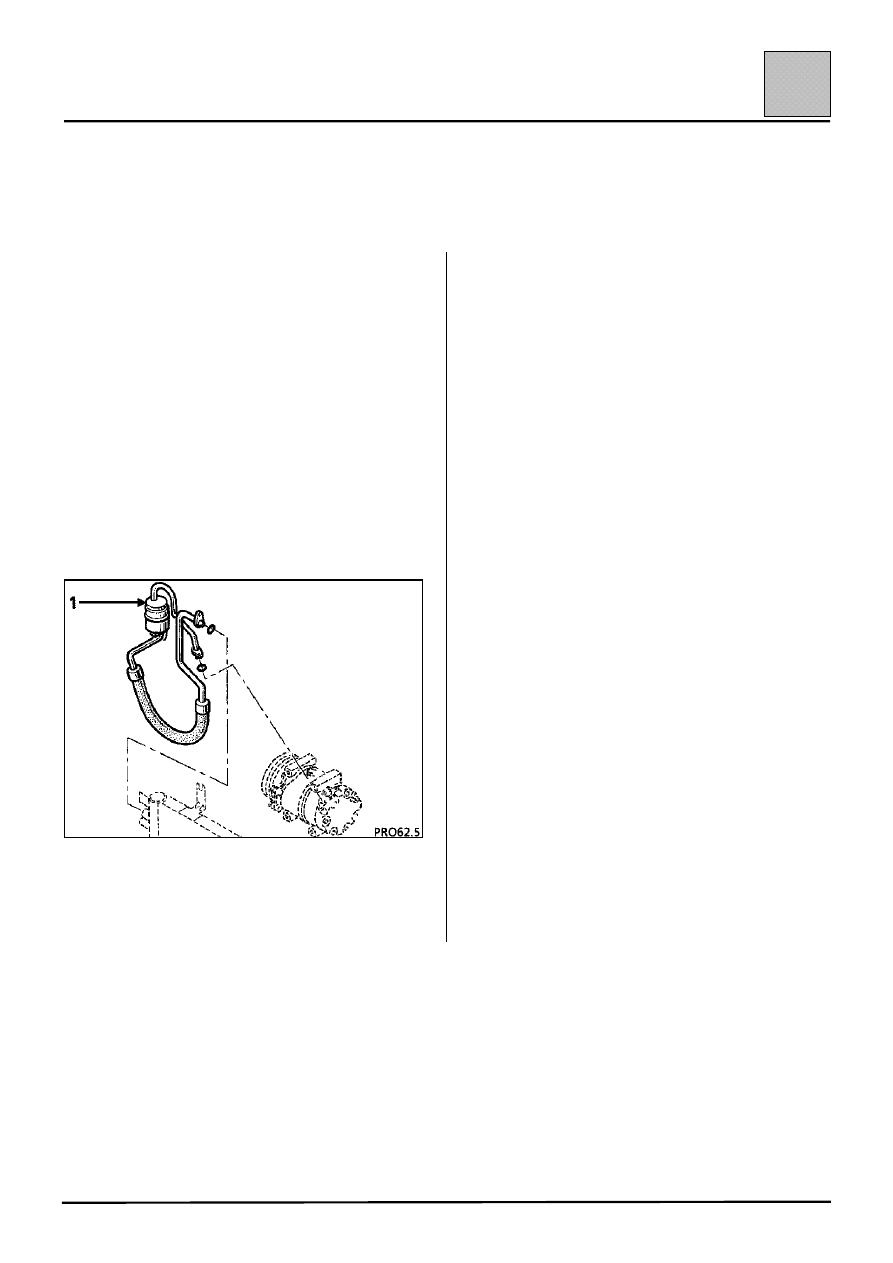

ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ,
СОЕДИНЯЮЩИЙ КОМПРЕССОР С
КОНДЕНСАТОРОМ

СНЯТИЕ

Выверните болт крепления трубопровода к
компрессору.

Вставьте заглушки в компрессор и трубопровод.

Выверните болт крепления трубопровода к
конденсатору.

Выньте трубопровод.

Вставьте заглушки в конденсатор и трубопровод.

ПРИМЕЧАНИЕ: Чтобы вынуть болт крепления
«демпфера» (1) на автомобиле с двигателем E7J
необходимо предварительно снять передний
бампер.

УСТАНОВКА

Выполняйте установку в порядке, обратном
снятию.

ПРИМЕЧАНИЕ:
При подсоединении этого соединительного
трубопровода к компрессору необходимо вставить
все болты, затем ввернуть их до соприкосновения
с поверхностью прижимаемой части и после этого
затянуть до нужного момента затяжки. Цель
заключается в обеспечении правильной посадки
трубопровода, чтобы не вызвать его повреждение
в зоне «демпфера» (1).

Проверьте состояние уплотнительных колец и
смажьте их маслом P.A.G.SP 10.

При замене трубопровода добавьте 10 мл масла
SP 10

; при разрыве трубопровода (сильной

утечке) добавьте 100 мл.

Создайте в холодильном контуре разрежение,
затем заправьте его хладагентом R134a при
помощи заправочной станции.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Соединительные трубопроводы

62-59

62

Отсоедините аккумуляторную батарею.

Слейте хладагент R134a из холодильного контура
при помощи заправочной станции.

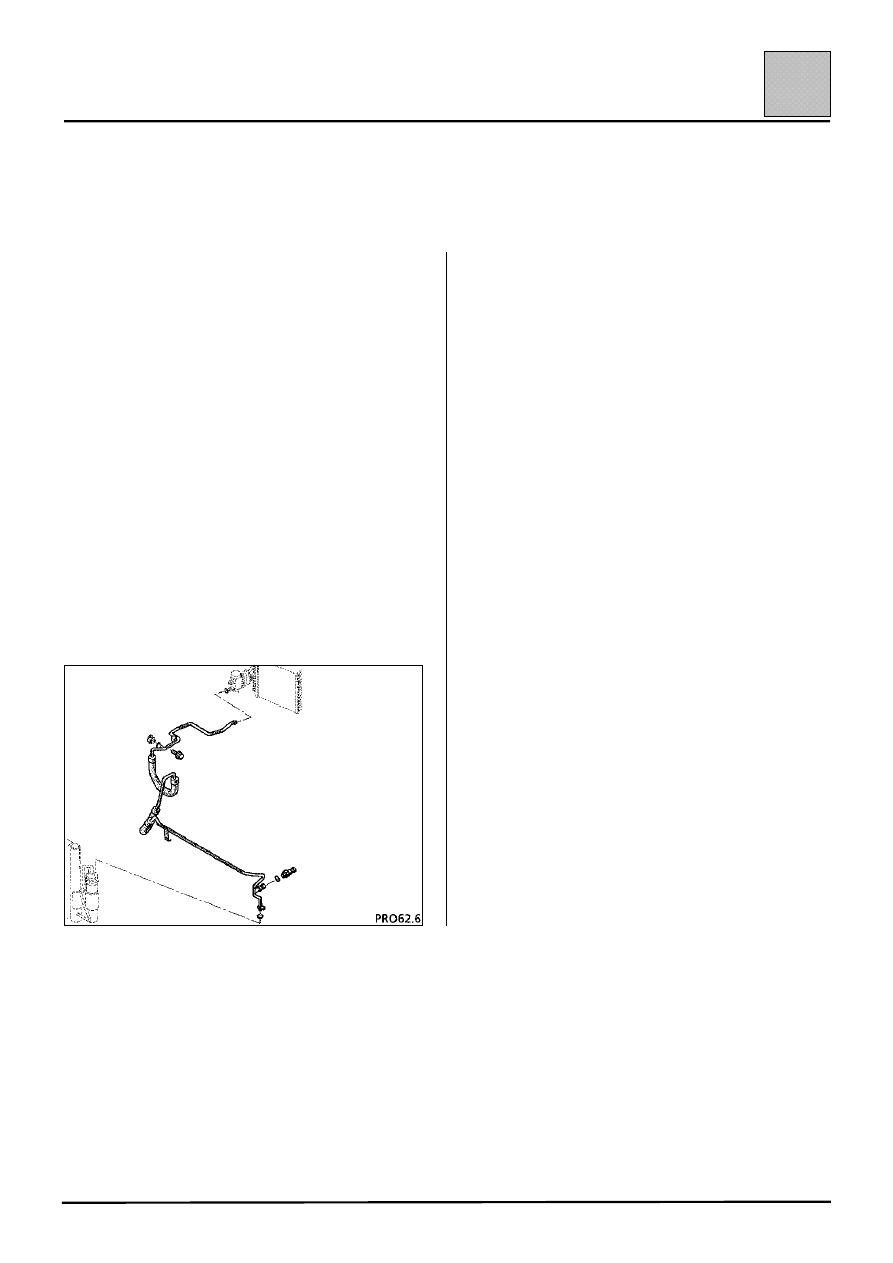

ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ,
СОЕДИНЯЮЩИЙ РЕСИВЕР-ОСУШИТЕЛЬ С
РЕДУКТОРОМ

СНЯТИЕ

Освободите трубопровод от креплений.

Отсоедините разъем датчика давления
хладагента.

Выверните болт крепления трубопровода к
редуктору.

Вставьте заглушки в редуктор и трубопровод.

Выверните болт крепления трубопровода к
ресиверу-осушителю.

Вставьте заглушки в ресивер-осушитель и
трубопровод.

Выньте трубопровод.

УСТАНОВКА

Выполняйте установку в порядке, обратном
снятию.

Проверьте состояние уплотнительных колец и
смажьте их маслом P.A.G.SP 10.

При замене трубопровода добавьте 10 мл масла
SP 10

; при разрыве трубопровода (сильной

утечке) добавьте 100 мл.

Создайте в холодильном контуре разрежение,
затем заправьте его хладагентом R134a при
помощи заправочной станции.

ПРИМЕЧАНИЕ:

Болт крепления трубопровода к
ресиверу-осушителю:

0,8 даН

⋅⋅⋅⋅м

Гайка крепления трубопроводов к
редуктору:

0,8 даН

⋅⋅⋅⋅м

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Электрическое управление

62-60

62

•••• ТЕМПЕРАТУРНЫЙ ДАТЧИК ИСПАРИТЕЛЯ (в

зависимости от исполнения)

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:

рычаги стеклоочистителей,

решетку воздухозабора,

защитный кожух испарителя в нише
воздухозабора.

Отсоедините разъем температурного датчика
испарителя, а также разъем электродвигателя
рециркуляции воздуха.

Высвободите электропроводку от креплений.

Выньте температурный датчик испарителя.

УСТАНОВКА

Выполняйте установку в порядке, обратном
снятию.

Убедитесь в правильном положении датчика в
гнезде испарителя.

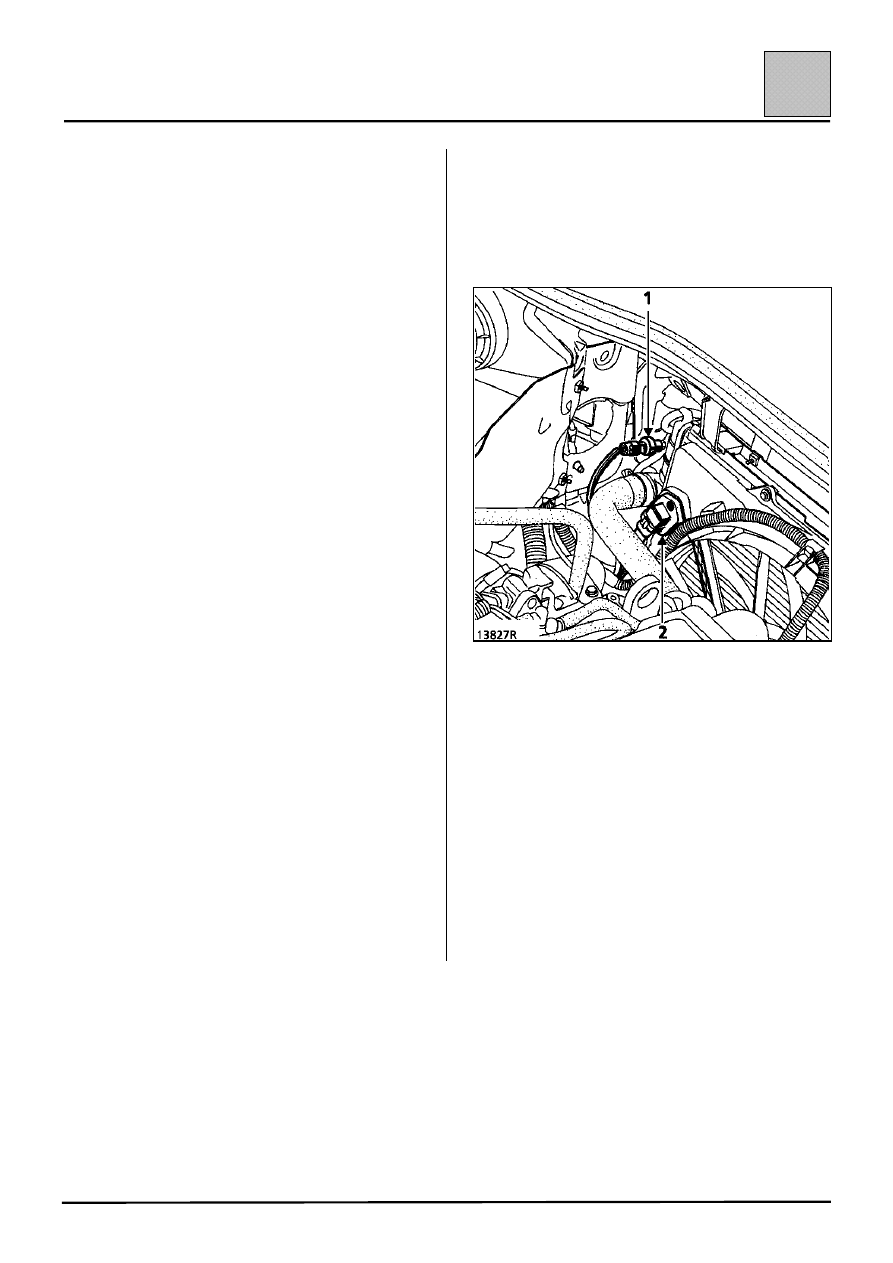

•••• РЕЗИСТОР (2) НА 0,28 ОМ МАЛОЙ

СКОРОСТИ ЭЛЕКТРОВЕНТИЛЯТОРА
СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Резистор крепится к кронштейну
электровентилятора системы охлаждения
двигателя.

•••• ЭЛЕКТРОДВИГАТЕЛЬ РЕЦИРКУЛЯЦИИ

ВОЗДУХА

Доступ к электродвигателю рециркуляции воздуха
возможен только после снятия устройства
нагнетания воздуха (см. соответствующую главу)
и, следовательно, блока испарителя.

• ДАТЧИК ДАВЛЕНИЯ ХЛАДАГЕНТА

Датчик давления (1) хладагента расположен у
конденсатора на трубопроводе высокого
давления, соединяющего редуктор и ресивер-
осушитель.

При выполнении любых действий с датчиком
сливать хладагент из холодильного контура не
требуется; датчик крепится на вентиле типа
«SKRADER».

Момент затяжки: 0,8 даН

⋅⋅⋅⋅м.

Датчик давления хладагента снабжен уплотни-
тельным кольцом; при его установке убедитесь в
хорошем состоянии кольца и смажьте его маслом
P.A.G.SP 10.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Компьютер

62-61

62

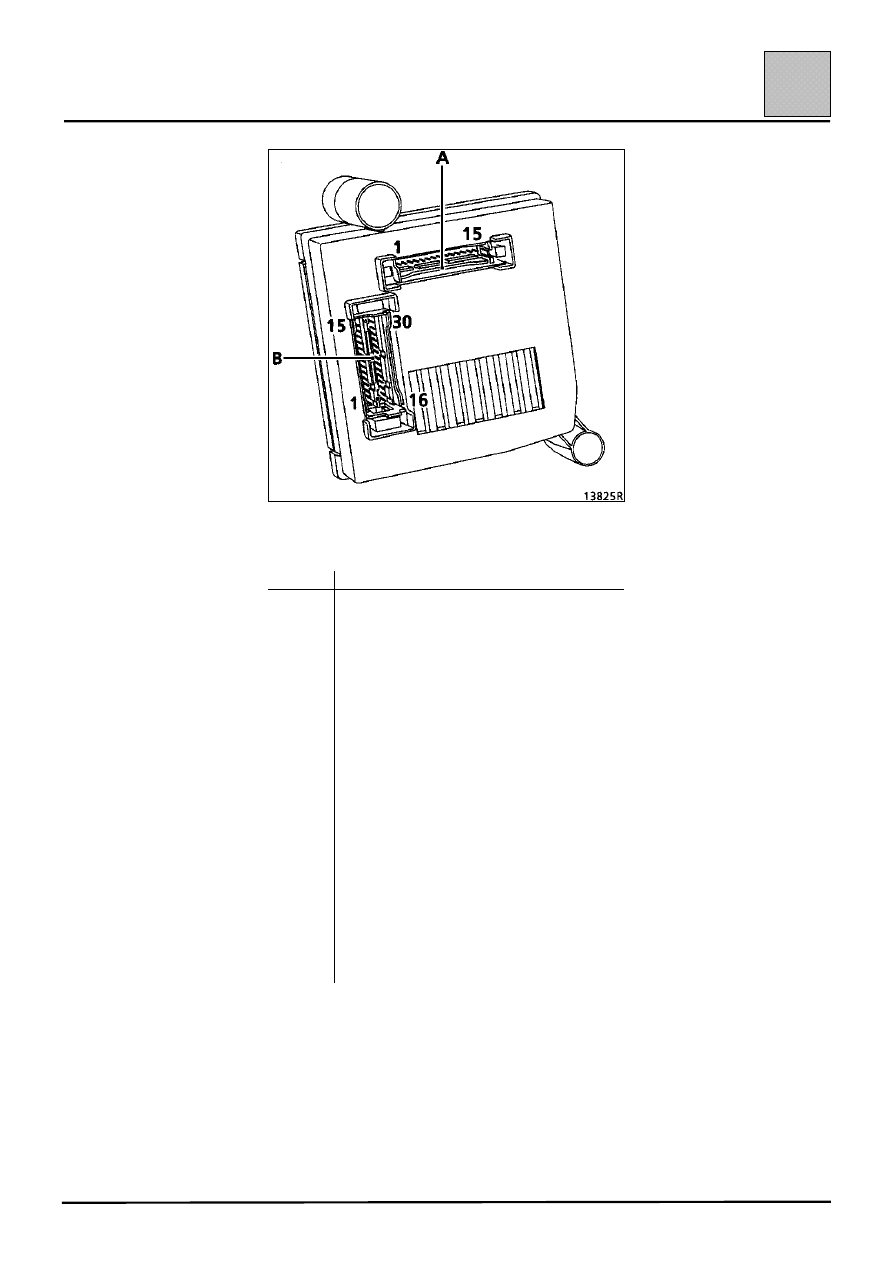

15-контактный разъем (А)

Контакт

Назначение

1

Не используется

2

Информация о работе кондиционера

3

Включение и выключение рециркуляции

4

Масса компьютера кондиционера

5

+12 В на вспомогательном
оборудовании (предохранитель
электровентилятора системы
охлаждения двигателя)

6

+12 В после замка зажигания
(предохранитель стоп-сигнала)

7

Не используется

8

Не используется

9

Не используется

10

Не используется

11

Не используется

12

Не используется

13

Не используется

14

Не используется

15

Не используется
