РУЛЕВОЕ УПРАВЛЕНИЕ

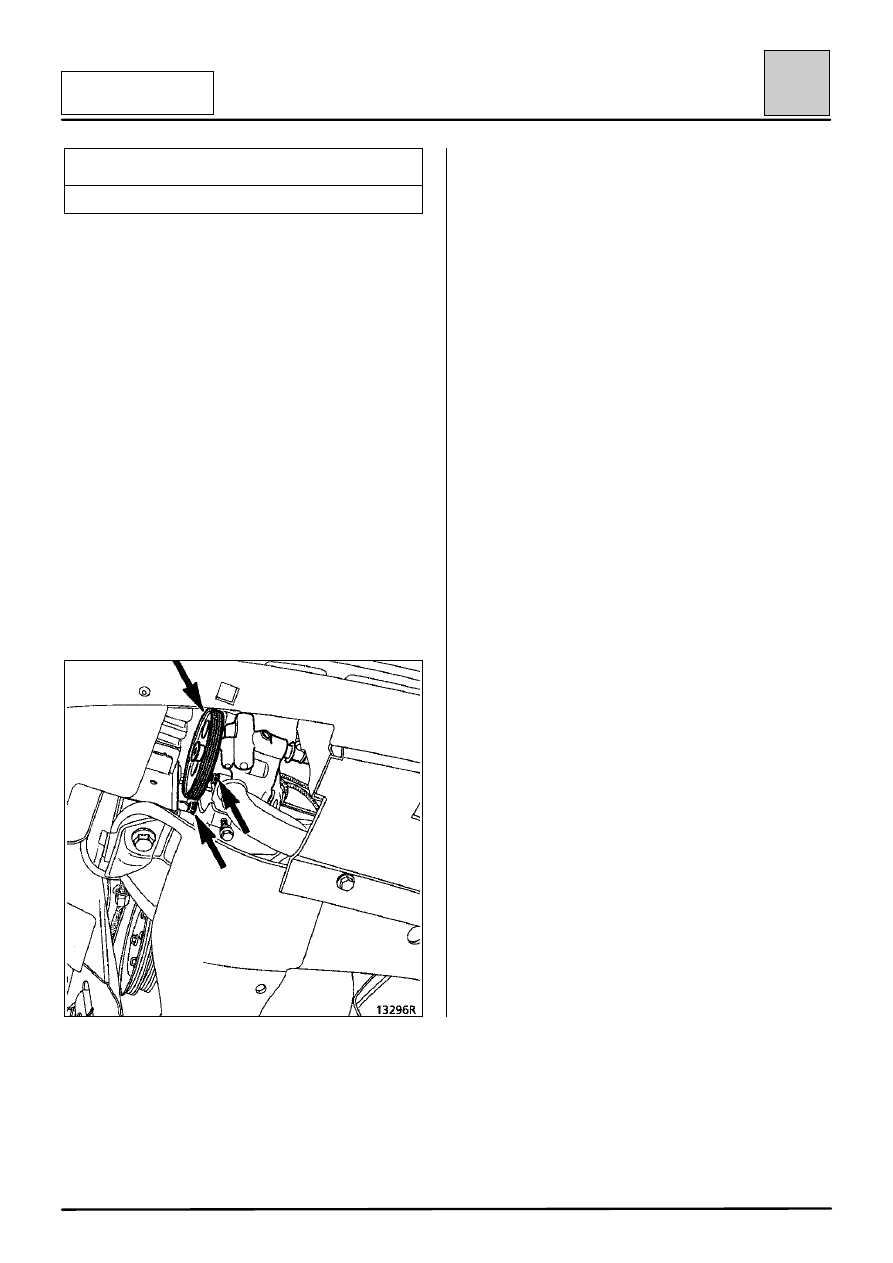

Насос усилителя рулевого управления

36-10

36

Двигатель F8Q без

кондиционера

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 453-01 Зажим для шлангов

Установите автомобиль на двухстоечный
подъемник.

СНЯТИЕ

Снимите:

– правое колесо,

– правый грязезащитный щиток,

– бампер (10 болтов крепления),

– ремень привода вспомогательного

оборудования,

– шкив.

Установите зажим Mot. 453-01 на подводящую
трубку.

Отсоедините подводящую трубку и трубку
высокого давления. Примите меры к сбору
рабочей жидкости.

Отверните три болта крепления и снимите насос.

УСТАНОВКА

Установка в порядке обратном снятию.
Соблюдайте процедуру натяжения ремня (см.
раздел 07).

Заполните контур усилителя рабочей жидкостью,
вращая рулевой механизм от упора до упора.

РУЛЕВОЕ УПРАВЛЕНИЕ

Насос усилителя рулевого управления

36-11

36

Двигатель E7J без

кондиционера

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 453-01 Зажим для шлангов

Установите автомобиль на двухстоечный
подъемник.

СНЯТИЕ

Снимите:

– ремень генератора,

– ремень привода насоса усилителя рулевого

управления,

– генератор.

Установите зажим Mot. 453-01 на подводящую
трубку.

Отсоедините подводящую трубку и трубку
высокого давления. Примите меры к сбору
рабочей жидкости.

Отверните три болта крепления и снимите насос.

УСТАНОВКА

Установка в порядке обратном снятию.
Соблюдайте процедуру натяжения ремня (см.
раздел 07).

Заполните контур усилителя рабочей жидкостью,
вращая рулевой механизм от упора до упора.

РУЛЕВОЕ УПРАВЛЕНИЕ

Рулевая колонка

36-12

36

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болт крепления рулевого колеса

4,5

Болт крепления вилки карданного
шарнира рулевого вала

2,5

Гайки крепления рулевой колонки

2

СНЯТИЕ

Отсоедините провода от аккумуляторной батареи.

Установите управляемые колеса для движения
прямо.

Снимите рулевое колесо следующим образом.

Вариант без подушки безопасности

Снимите пластиковую крышку рулевого колеса.

Снимите:

– болт крепления рулевого колеса (болт

ДОЛЖЕН БЫТЬ заменен на новый при
установке),

– рулевое колесо после нанесения метки его

положения.

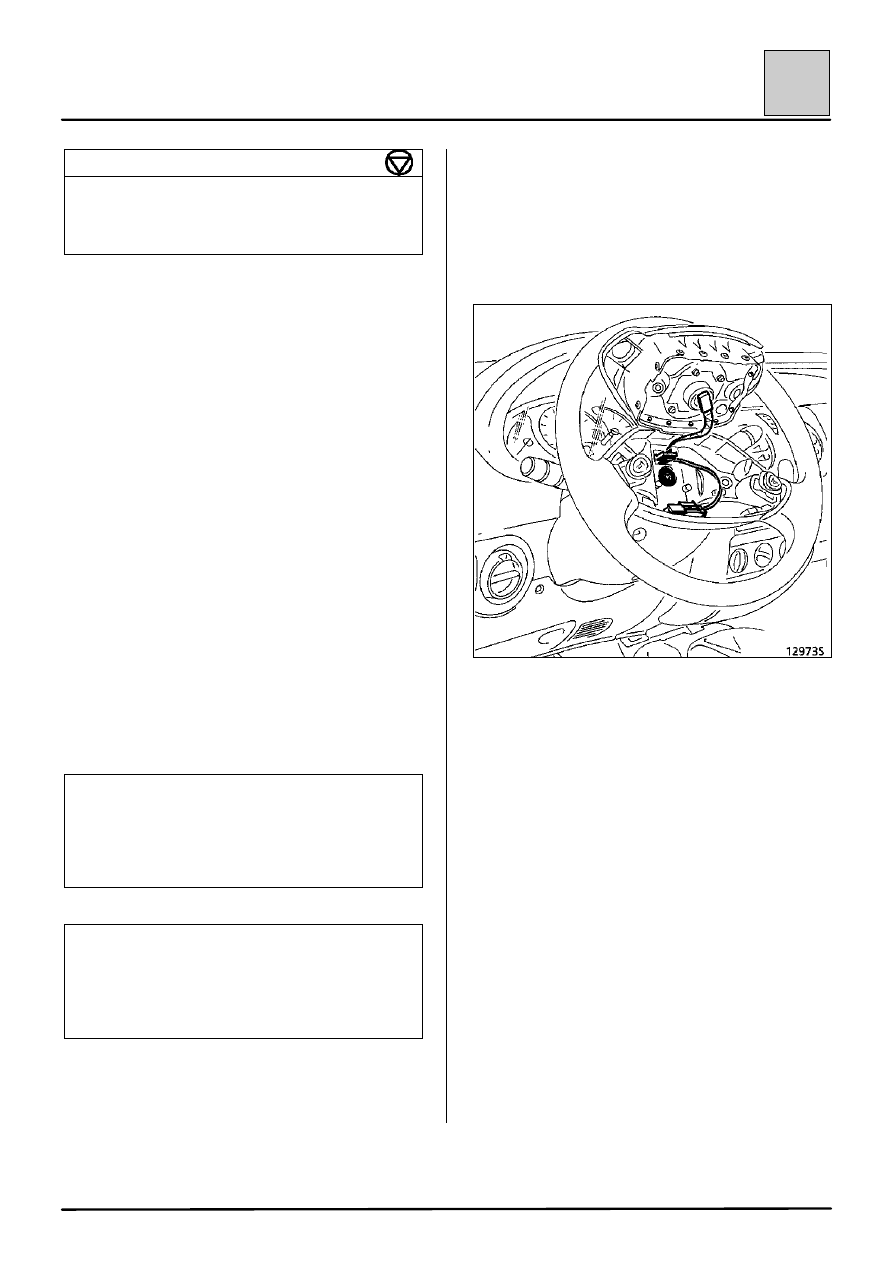

Вариант с подушкой безопасности

СНЯТИЕ

ВАЖНОЕ ЗАМЕЧАНИЕ: работать с
пиротехническими устройствами (подушек
безопасности и преднатяжителей ремней
безопасности) нельзя вблизи источников тепла
или открытого пламени, так как они могут
сработать.

ВАЖНОЕ ЗАМЕЧАНИЕ: при каждом снятии
рулевого колеса разъем (D) подушки
безопасности ДОЛЖЕН отсоединяться. Подушка
безопасности оснащается разъемом, который
соединяет цепь с массой, чтобы исключить
случайное срабатывание подушки.

Отсоедините провода от аккумуляторной батареи.

Снимите:

– подушку безопасности водителя, закрепленную

снизу рулевого колеса двумя болтами Торкс
T30 (момент затяжки 0,5 даН

⋅м), и отсоедините

разъем (D),

– разъем выключателя звукового сигнала (при

наличии),

– болт крепления рулевого колеса (болт

ДОЛЖЕН БЫТЬ заменен на новый при
установке),

– рулевое колесо после установки управляемых

колес в положение для движения прямо,

– оба кожуха рулевой колонки (три болта

крепления).

Отсоедините разъем спирального
токопередающего устройства и снимите его после
отворачивания трех болтов крепления (Е).

Перед снятием спирального токопередающего
устройства его положение должно быть отмечено:

• либо установкой управляемых колес в

положение для движения прямо, чтобы провод
на катушке занял среднее положение,

• либо блокировкой катушки токопередающего

устройства изолентой.

РУЛЕВОЕ УПРАВЛЕНИЕ

Рулевая колонка

36-13

36

В случае замены спирального токопередающего
устройства новое устройство поставляется в
запасные части, установленным в среднее
положение, сохраняемом клеевой наклейкой,
которая срывается при первом же вращении
рулевого колеса (устанавливайте при нахождении
управляемых колес в положении для движения
прямо).

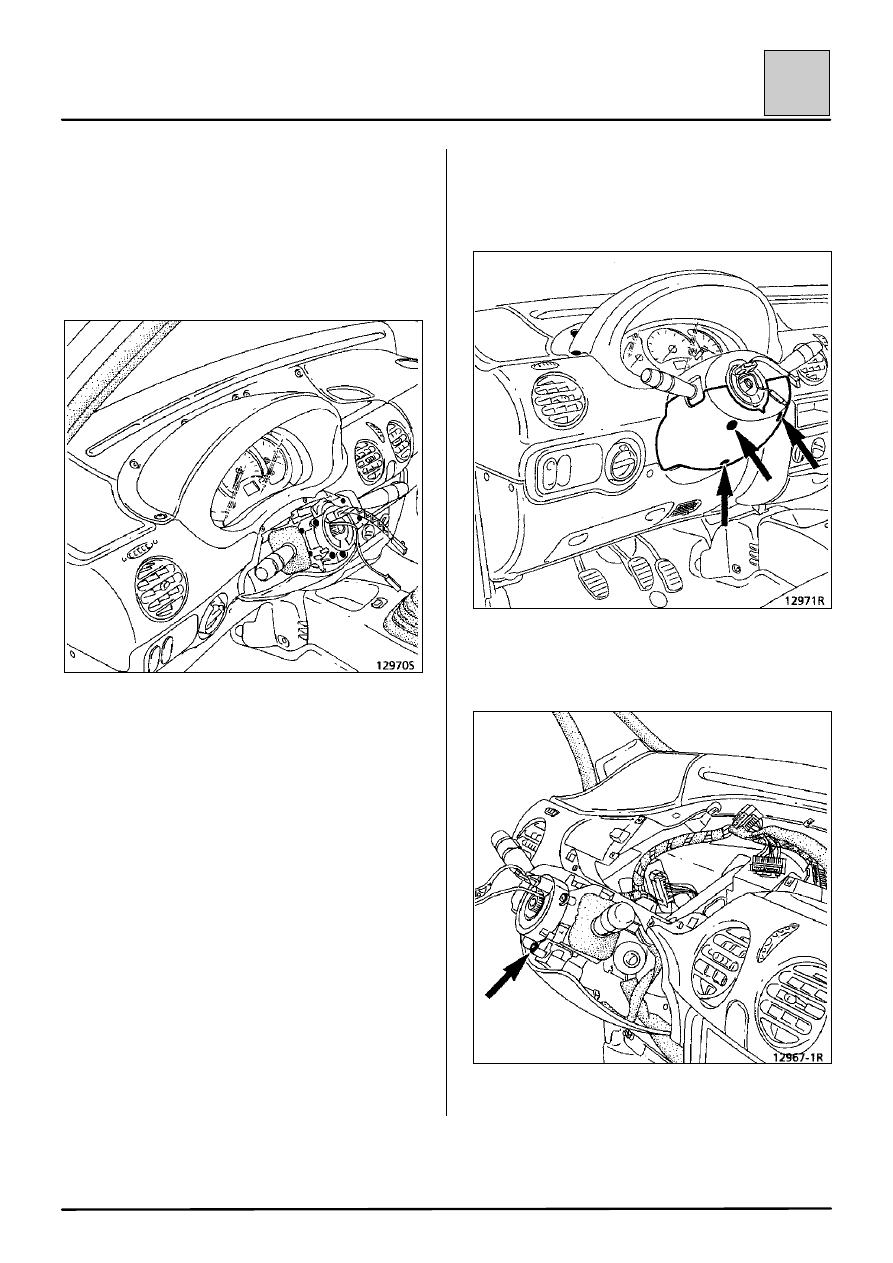

Снимите:

– оба кожуха рулевой колонки (три болта

крепления),

– подрулевой переключатель (один болт

крепления).

Отсоедините разъемы.
