СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

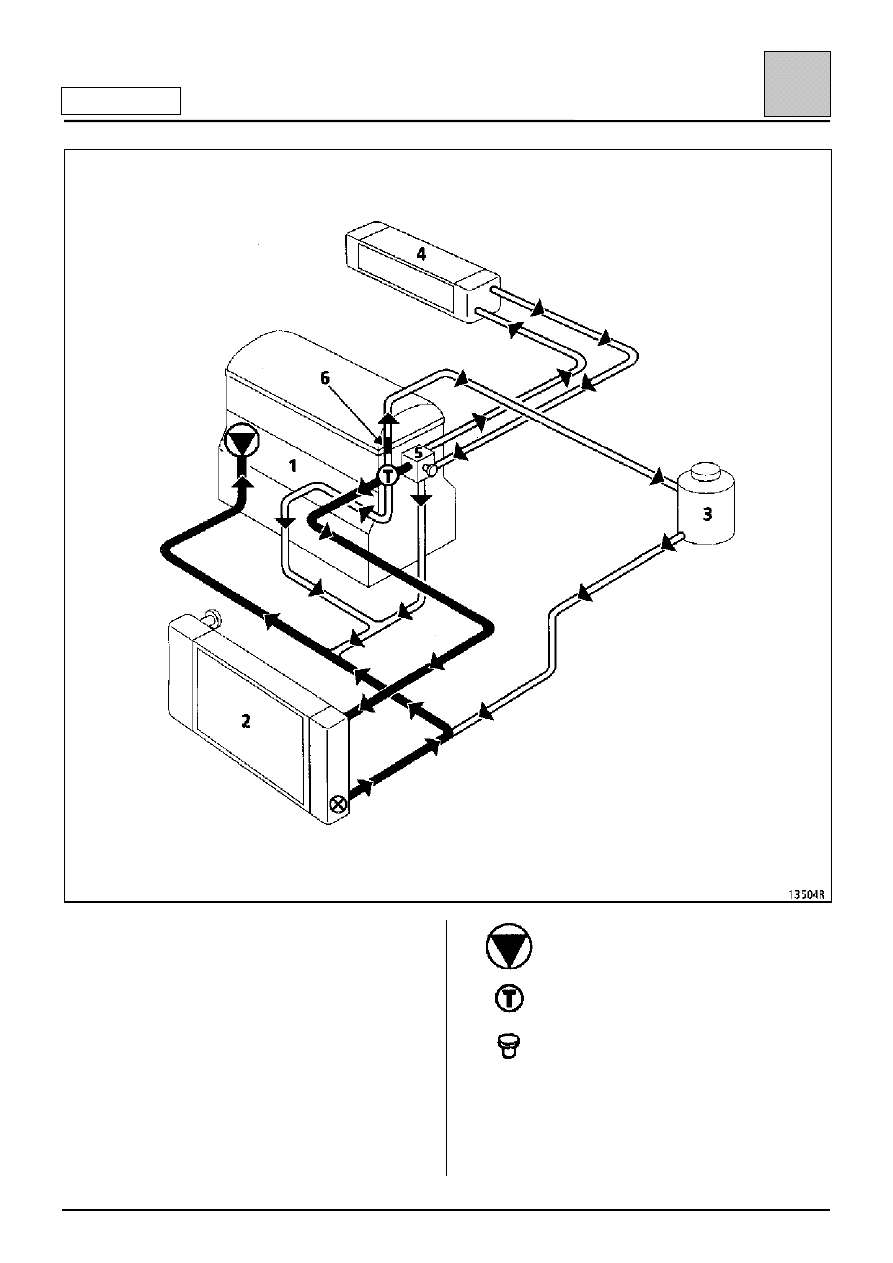

Схема

19-6

19

Двигатель F8Q

1 Двигатель
2 Радиатор
3 Расширительный бачок, постоянно удаляющий

воздух из системы охлаждения

4 Радиатор отопителя
5 Кронштейн термостата
6 Калибровочное отверстие

∅3 мм

Водяной насос

Термостат

Пробка отверстия для удаления
воздуха

!

Термостатический выключатель

Тарировочное давление клапана
расширительного бачка равно 1,2 бар
(коричневого цвета).

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Водяной насос

19-7

19

Двигатель D7F

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1054

Фиксатор ВМТ

Mot. 1202

Щипцы для упругих хомутов

Mot. 1273

Измеритель натяжения ремня

Mot. 1289-03 Вилка для центрирования ограничителя

хода опоры маятниковой подвески

Mot. 1379

Подкладки для фиксации двигателя на
подрамнике

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болты крепления шкива коленчатого
вала

2 + 90

°°°°

Болты крепления к двигателю передней
правой опоры маятниковой подвески

6,2

Болты крепления к кузову передней
правой опоры маятниковой подвески

6,2

Гайка крепления оси натяжного ролика
ремня привода газораспределитель-
ного механизма

5

Болты крепления водяного насоса

0,9

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите:
– ремень привода газораспределительного

механизма (см. методику, описанную в
главе 11 «Ремень привода газораспреде-
лительного механизма»);

– шкив привода насоса усилителя рулевого

управления (если он установлен);

– болт верхнего крепления генератора и

отверните нижний болт;

– болты крепления на блоке цилиндров

трубопровода усилителя рулевого управления;

– болты крепления на кронштейне насоса

усилителя рулевого управления (отведите в
сторону насос вместе с трубопроводом
усилителя рулевого управления);

– кронштейн насоса усилителя рулевого

управления;

– шланг водяного насоса;

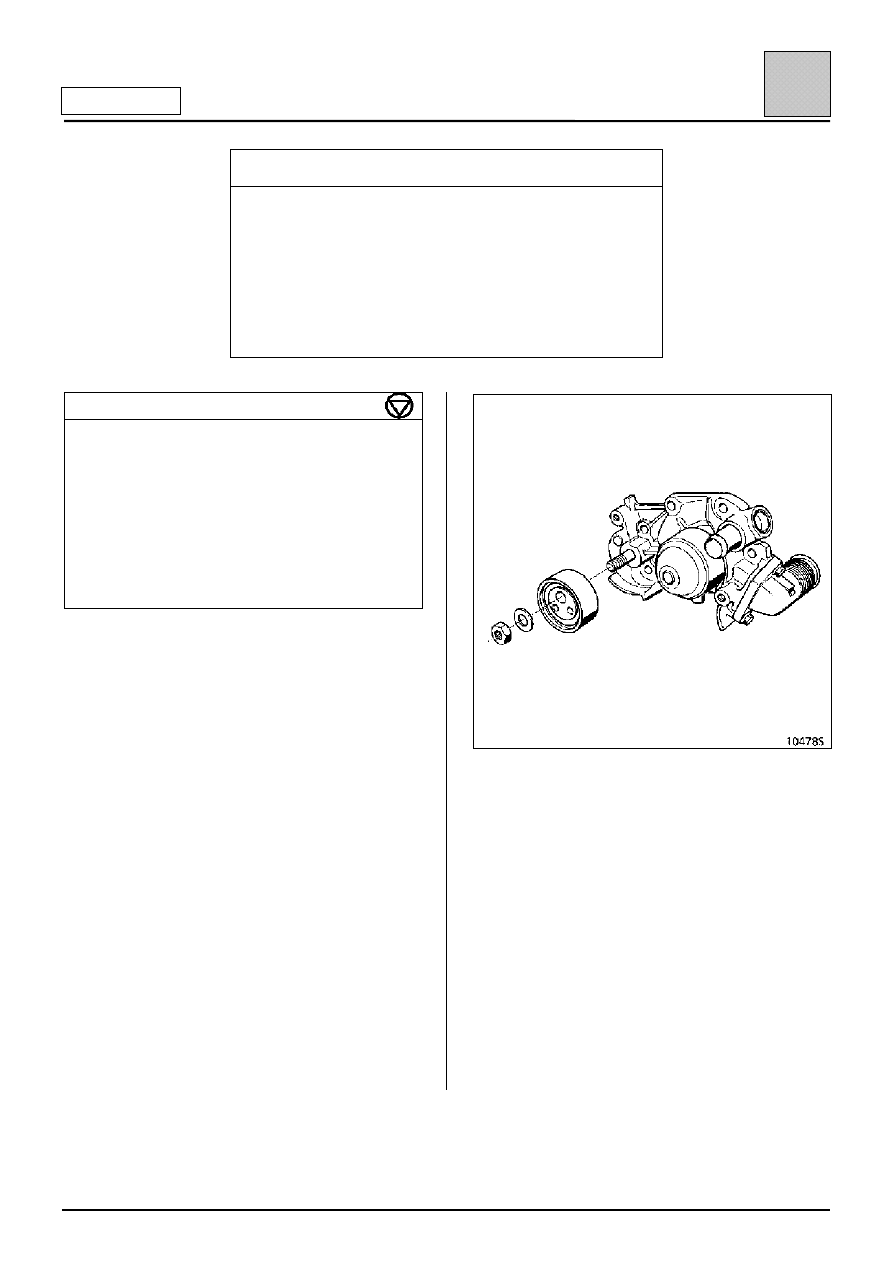

– натяжной ролик и водяной насос.

ОЧИСТКА

Не допускается очищать привалочные
поверхности алюминиевых деталей
инструментом с острой кромкой.

Для растворения прилипших частей прокладки
используйте состав Décapjoint.

Нанесите средство на удаляемую часть, выждите
примерно десять минут, затем удалите часть
прокладки деревянным шпателем.

Рекомендуется выполнять эту операцию в
перчатках.

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Водяной насос

19-8

19

Двигатель D7F

УСТАНОВКА

Особенности

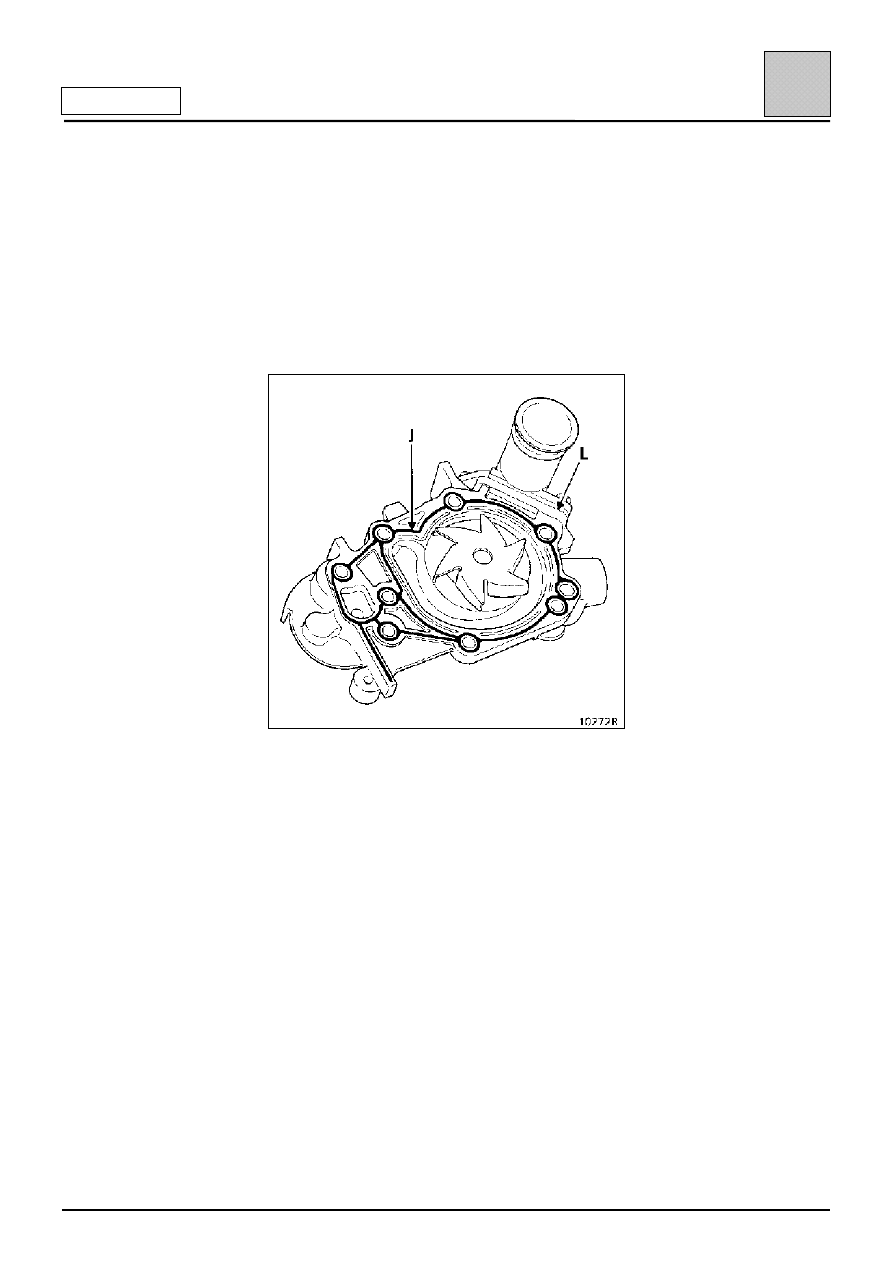

Для герметизации водяного насоса используется
герметик RHODORSEAL 5661; нанесите слой
герметика (J) как указано на рисунке ниже.

Нанесите слой герметика LOCTITE 518 на
поверхность сопряжения (L) между входным
патрубком и корпусом водяного насоса.

Произведите установку в порядке, обратном
снятию.

Установите ремень привода газораспредели-
тельного механизма (см. методику, описанную в
главе 11 «Ремень привода газораспредели-
тельного механизма»).

Не забудьте извлечь фиксатор ВМТ.

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Водяной насос

19-9

19

Двигатель E7J

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 591-02

Указатель на магнитной опоре для

угловой затяжки болтов

Mot. 591-04

Угловой ключ для затяжки болтов

Mot. 1135-01 Приспособление для натяжения ремня

привода газораспределительного

механизма

Mot. 1202

Щипцы для упругих хомутов

Mot. 1273

Измеритель натяжения ремня

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для поддержания двигателя

Моменты затяжки (даН

⋅⋅⋅⋅м)

Гайка крепления натяжного ролика

5

Болт крепления шкива

коленчатого вала

2 + 68

°°°° ± 6°°°°

Болт крепления верхнего кронштейна

опоры маятниковой подвески

двигателя

6,2

Гайка верхнего кронштейна опоры

маятниковой подвески двигателя

4,4

Болт крепления водяного насоса

2,2

Гайка водяного насоса

1

Болты крепления колес

9

СНЯТИЕ

Установите автомобиль на двухстоечный

подъемник.

Отсоедините аккумуляторную батарею.

Слейте охлаждающую жидкость из системы

охлаждения двигателя, отсоединив отводящий

шланг на радиаторе.

Снимите:

– ремень привода газораспределительного

механизма (см. методику, описанную в

главе 11 «Ремень привода газораспреде-

лительного механизма»);

– натяжной ролик ремня привода

газораспределительного механизма;

– водяной насос и извлеките его сверху,

ОЧИСТКА

Ни в коем случае нельзя скоблить привалочные

поверхности алюминиевых деталей.

Для растворения прилипших частей прокладки

используйте состав Décapjoin.

Нанесите средство на удаляемую часть, выждите

примерно десять минут, затем удалите часть

прокладки деревянным шпателем.

Рекомендуется выполнять эту операцию в

перчатках.

УСТАНОВКА

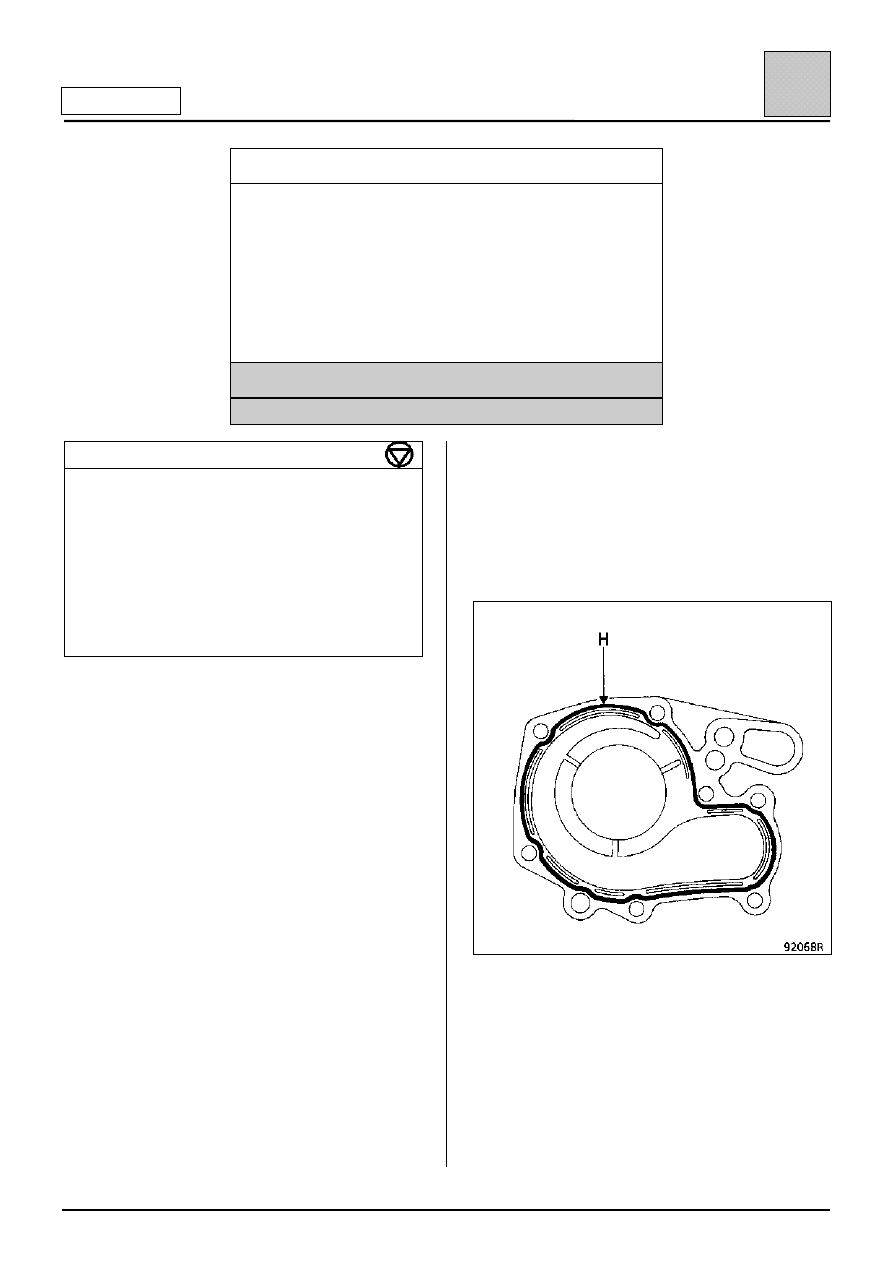

Для герметизации насоса охлаждающей жидкости

используется герметик LOCTITE 518; нанесите

слой герметика (H) как указано на рисунке ниже.

Установите ремень привода газораспредели-

тельного механизма (см. методику, описанную в

главе 11 «Ремень привода газораспредели-

тельного механизма»).

Залейте жидкость в систему охлаждения

двигателя и удалите из нее воздух (см. главу 19

«Заполнение охлаждающей жидкостью и

удаление воздуха»).
