12A

-

80

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Quitar la carcasa del filtro de aire.

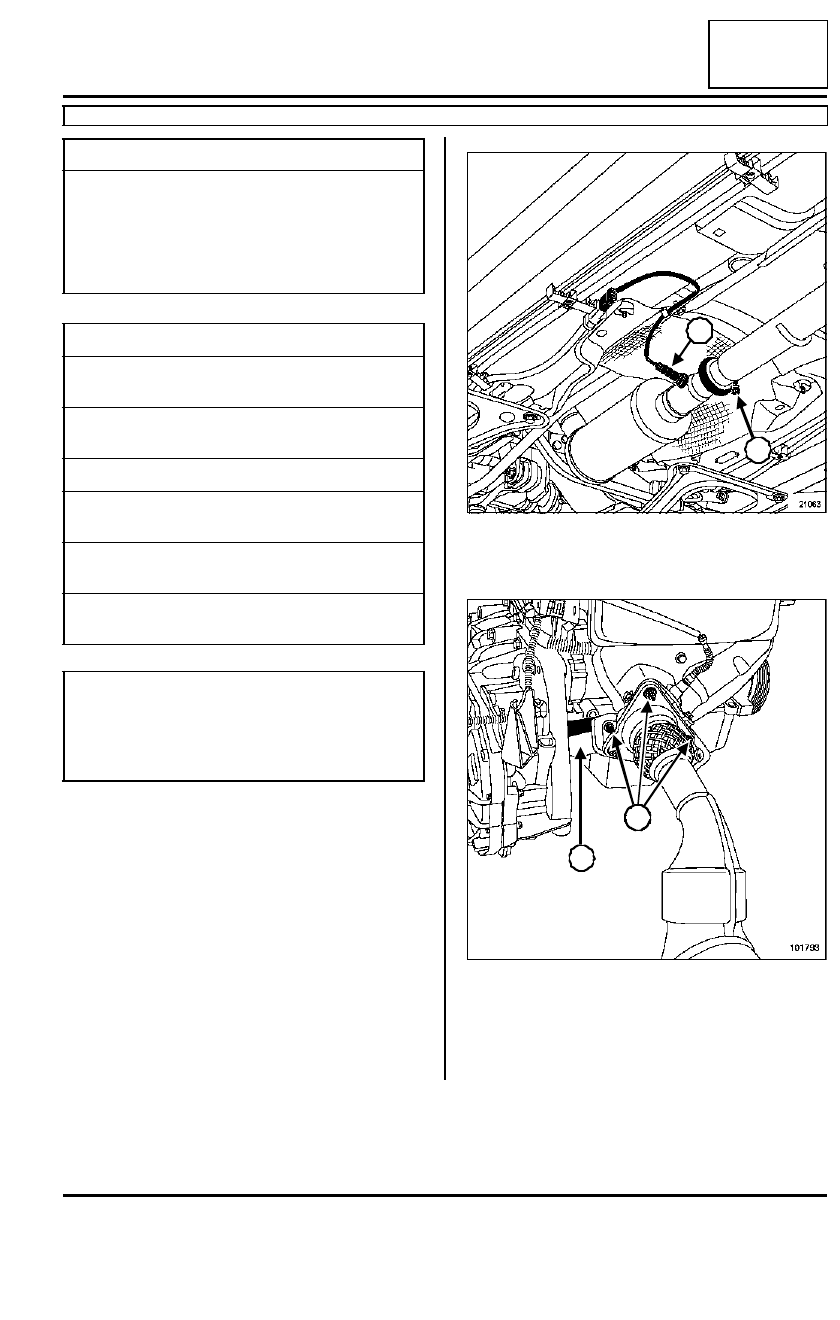

Desconectar la sonda de oxígeno posterior (1).

Quitar la abrazadera (2).

Extraer:

- la pantalla térmica en la cuna,

- las fijaciones (3) de la brida de escape,

- la muleta (4) del colector de escape.

Utillaje especializado indispensable

Mot. 1495-01

Casquillo de 22 mm
para extracción/reposi-
ción de las sondas de
oxígeno - arrastre cua-
drado 1/2" y 6 caras
ext. de 24 mm

Pares de apriete

m

tuercas de colectores
de escape

2,3

±±±±

 0,3

daN.m

tornillos de la pantalla
térmica

1 daN.m

sonda de oxígeno

4,5 daN.m

tornillo de la muleta en
el colector de escape

0,8 daN.m

tornillo de la muleta en
la caja de velocidades

2,1 daN.m

tuercas de la brida de
escape

2 daN.m

IMPORTANTE

Los catalizadores contienen fibras cerámicas;
están contenidas en el interior de una unidad cer-
rada y no se pueden dispersar. Se prohíbe taladrar
o recortar los catalizadores.

21063

101793

1

2

3

3

4

12A

-

81

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

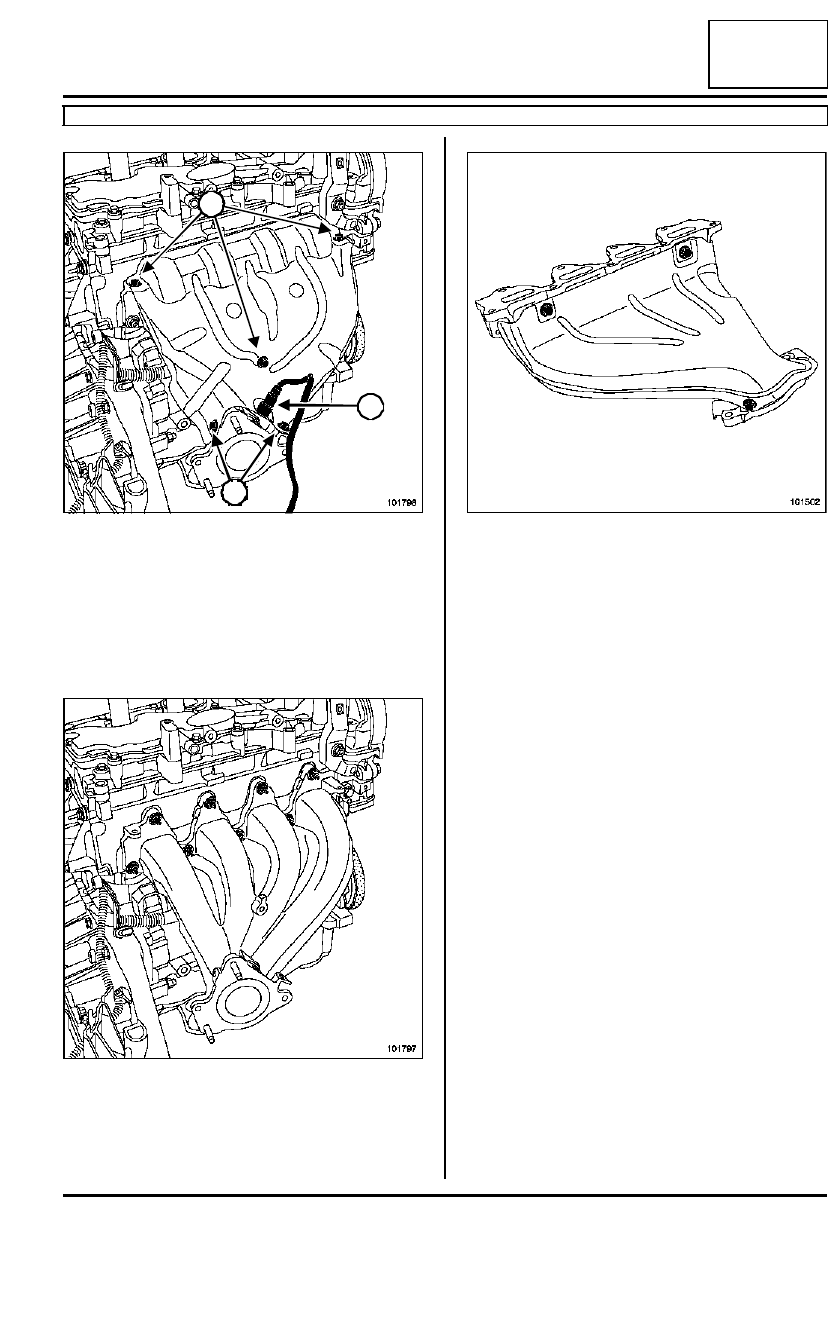

Extraer:

- la sonda de oxígeno (5) mediante el útil (Mot.

1495-01),

- la pantalla térmica superior (6) del colector de es-

cape.

Extraer:

- las tuercas de fijación del colector de escape,

- el colector de escape.

Extraer la pantalla térmica inferior en el tornillo de
banco.

REPOSICIÓN

Sustituir sistemáticamente:

- todas las juntas de estanquidad extraídas,

- las tuercas del colector de escape.

101798

101797

5

6

6

6

101502

12A

-

82

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

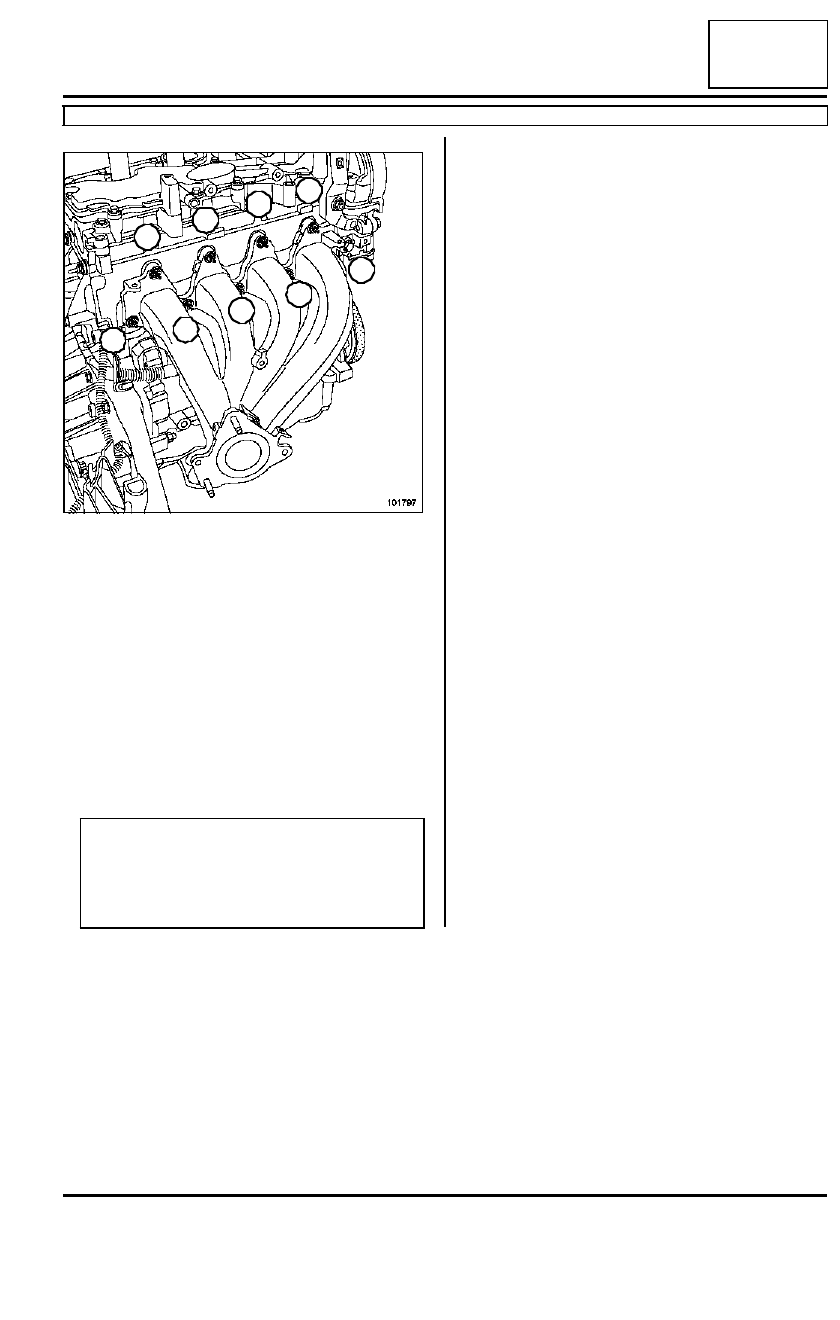

Apretar por orden y al par las tuercas de colecto-
res de escape (2,3

±±±±

 0,3 daN.m).

Apretar a los pares:

- los tornillos de la pantalla térmica (1 daN.m),

- la sonda de oxígeno (4,5 daN.m),

- el tornillo de la muleta en el colector de escape

(0,8 daN.m),

- el tornillo de la muleta en la caja de velocidades

(2,1 daN.m),

- las tuercas de la brida de escape (2 daN.m).

Proceder en el orden inverso de la extracción.

101797

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 80A,  Batería, Batería: Extracción -
Reposición).

7

8

9

1

2

3

4

5

6

12A

-

83

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K9K, y 702 o 704 o 710

12A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el turbocompresor.

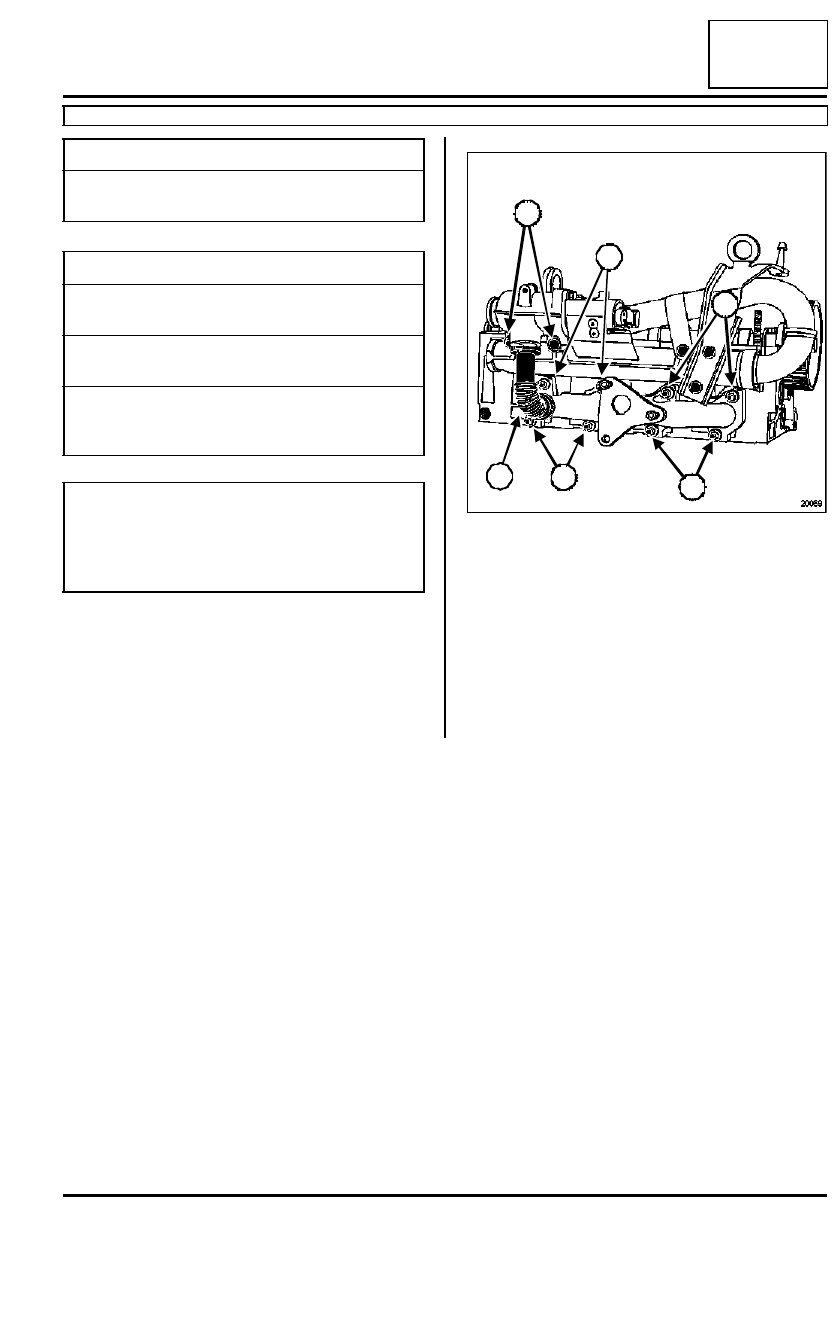

Aflojar la abrazadera del tubo metálico (1).

Extraer:

- los dos tornillos de fijación (2) del cajetín de recir-

culación de los gases de escape,

- el cajetín de recirculación de los gases de escape

y su tubo,

- las tuercas de fijación (3) del colector,

- el colector de escape.

Utillaje especializado indispensable

Mot. 1567

Pinza a distancia para
abrazaderas EGR

Pares de apriete

m

espárragos del colector
de escape

0,9 daN.m

tuercas de fijación del
colector de escape

2,6 daN.m

tornillos de fijación del
cajetín de recirculación
de los gases de escape

2,1 daN.m

IMPORTANTE

Los catalizadores contienen fibras cerámicas;
están contenidas en el interior de una unidad cer-
rada y no se pueden dispersar. Se prohíbe taladrar
o recortar los catalizadores.

20069

1

2

3

3

3

3
