MEZCLA CARBURADA

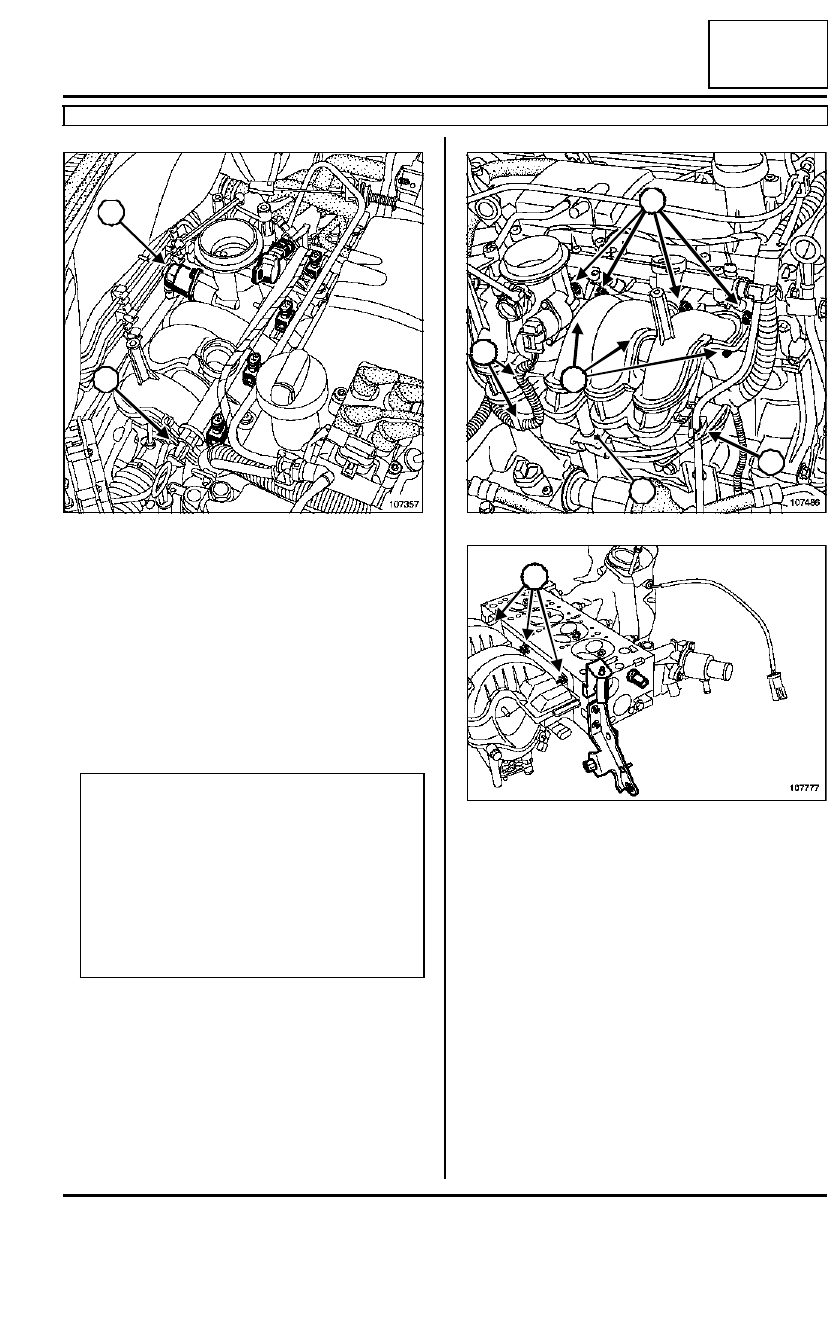

Repartidor de admisión: Extracción - Reposición

K7J, y 700 o 701

12A

Desconectar:

- el conector del captador de posición de la maripo-

sa,

- el conector del motor paso a paso de ralentí (7).

Extraer la caja mariposa basculándola.

Desconectar:

- el tubo de llegada de gasolina (8) en la rampa de

inyección,

- los conectores de los inyectores.

Extraer el protector bajo el motor.

Desgrapar el cableado eléctrico (9) del repartidor de
admisión.

Desgrapar el tubo de carburante en (10).

Quitar los tornillos de fijación superiores (11) del re-
partidor de admisión.

Extraer (por la parte inferior):

- la tuerca de fijación del repartidor sobre el soporte

(12),

- las tuercas de fijación inferiores del repartidor de

admisión en (13).

Extraer el repartidor de admisión.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad extraídas.

107357

IMPORTANTE

Durante esta operación, es imperativo:

- no fumar ni acercar ningún objeto incandes-

cente al área de trabajo,

- prestar atención a las proyecciones de carbu-

rante desconectando el racor,

- proteger las zonas sensibles a la caída de car-

burante.

7

8

107486

107777

13

13

11

11

10

12

9

13

13

12A

-

61

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

K7J, y 700 o 701

12A

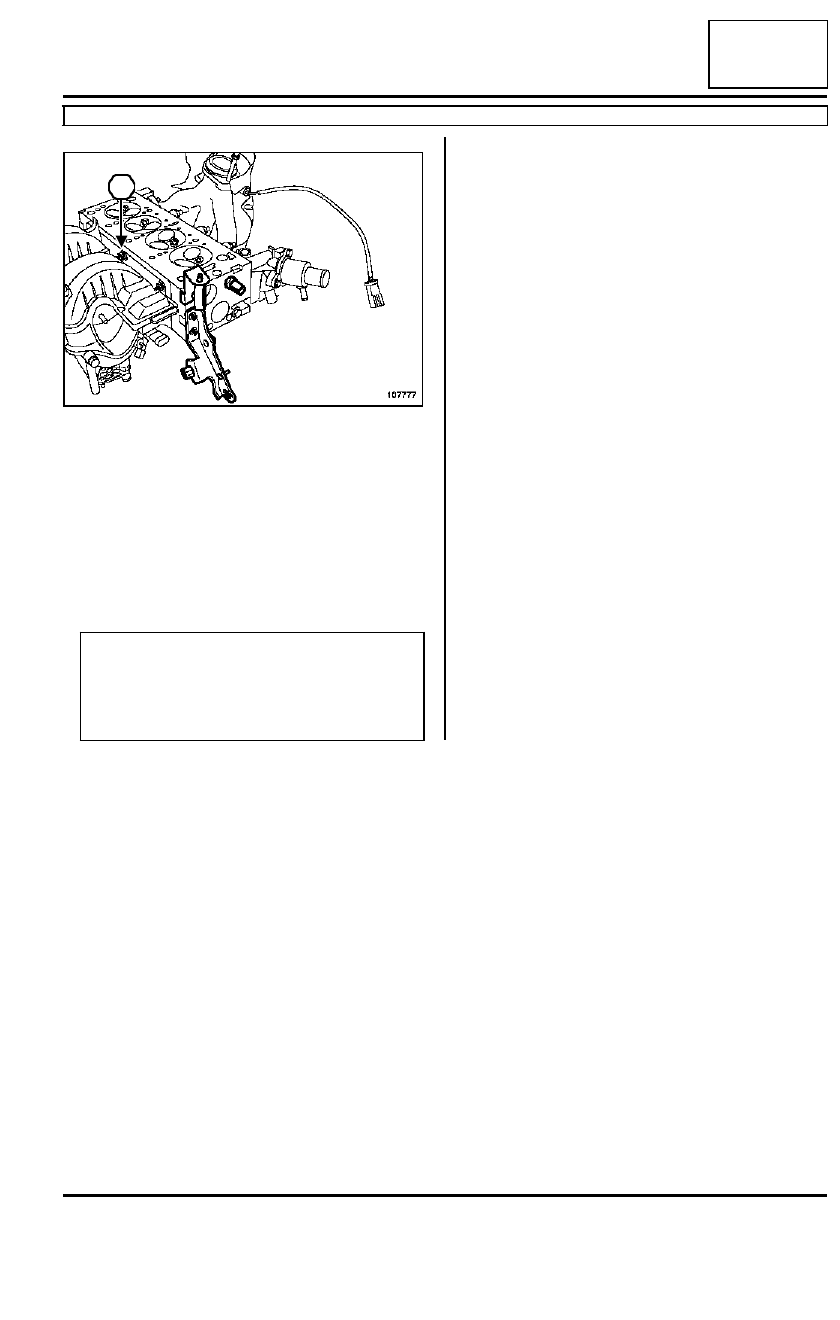

Colocar el repartidor de admisión comenzando por
la tuerca de fijación inferior central (14).

Apretar al par:

- los  tornillos de fijación del repartidor de admi-

sión (2,5 daN.m),

- las  tuercas de fijación del repartidor de admi-

sión (2,5 daN.m).

Proceder en el orden inverso de la extracción.

107777

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 80A,  Batería, Batería: Extracción -
Reposición).

14

12A

-

62

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D7F, y 764 o 766

12A

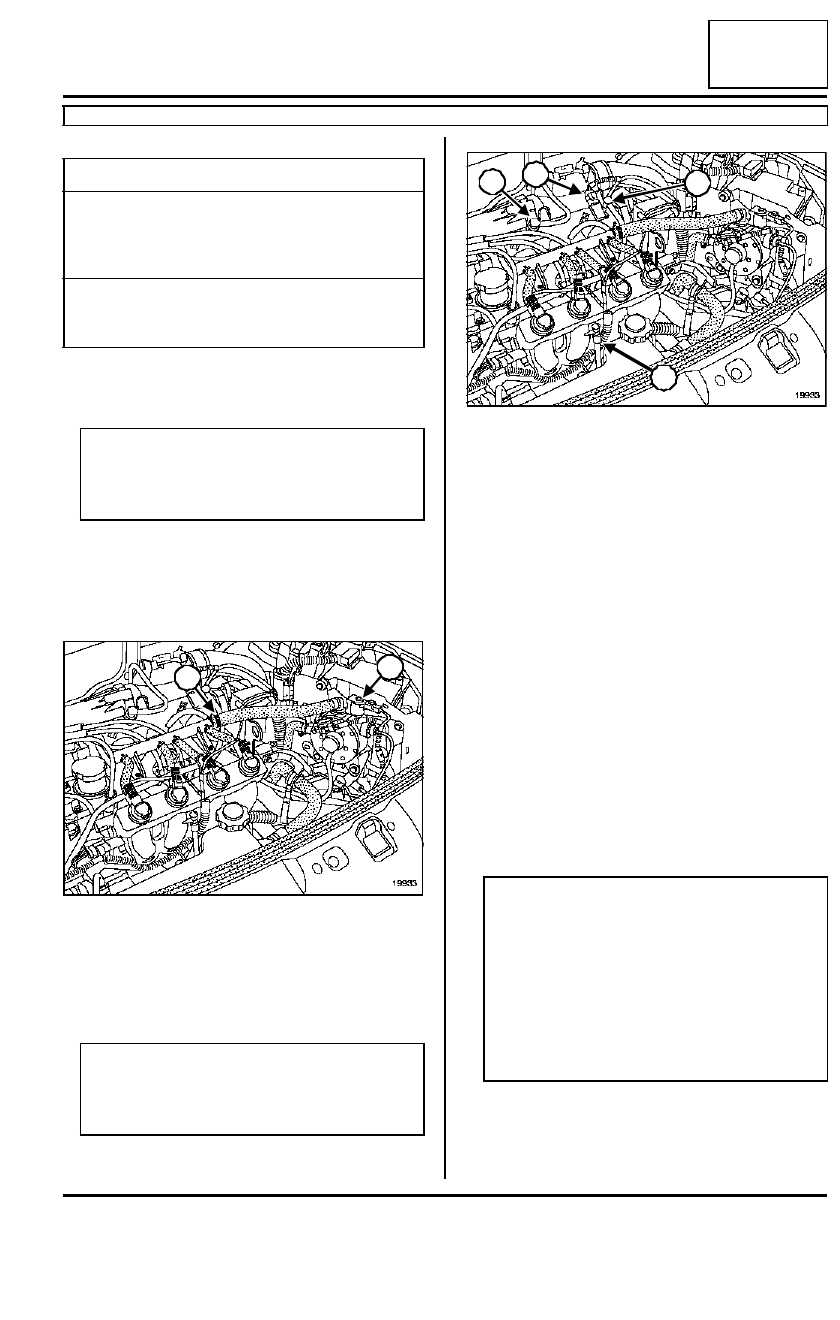

EXTRACCIÓN

Colocar el vehículo en el exterior.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer la batería.

Desconectar:

- la electroválvula (2) en el expansor,

- el tubo de gas (1) expansor - rampa.

Dejar salir el gas.

Desconectar los conectores de los inyectores de
GPL.

Extraer los dos tubos de aire de la carcasa del filtro
de aire.

Desconectar los cables de bujías de encendido.

Bascular los cables de las bujías por el lado derecho
del vehículo.

Desconectar:

- el tubo de reaspiración de los vapores de aceite a

la altura de la brida de fijación de la caja mariposa,

- el tubo de toma de presión en el regulador de pre-

sión de gasolina,

- el tubo de toma de depresión (3) del amplificador

de frenado,

- el conector del captador de presión (4),

- el tubo de reciclaje de los vapores de gasolina (5),

- el conector  de los inyectores,

- los conectores en la caja mariposa.

desconectar el tubo de llegada y de retorno de gaso-
lina en la rampa de inyección.

Extraer:

- la varilla de aceite (6),

- las tuercas de fijación del repartidor de admisión

en la culata,

Pares de apriete

m

tornillos de fijación de la
rampa de inyección en
el repartidor de admi-
sión

1 daN.m

tuercas de fijación del
repartidor de admisión
en la culata

1,7 daN.m

IMPORTANTE

Antes de intervenir, leer las consignas de seguri-
dad (consultar 12C,  Carburación GPL, Consi-
gnas de seguridad).

100025

IMPORTANTE

Durante esta operación, es imperativo no fumar
y no acercar ningún objeto incandescente al
área de trabajo.

1

2

100025

IMPORTANTE

Durante esta operación es imperativo:

- no fumar y no acercar ningún objeto incandes-

cente al área de trabajo,

- prestar atención a las proyecciones de carbu-

rante desconectando el racor,

- proteger las zonas sensibles a la caída de car-

burante.

5

4

3

6

12A

-

63

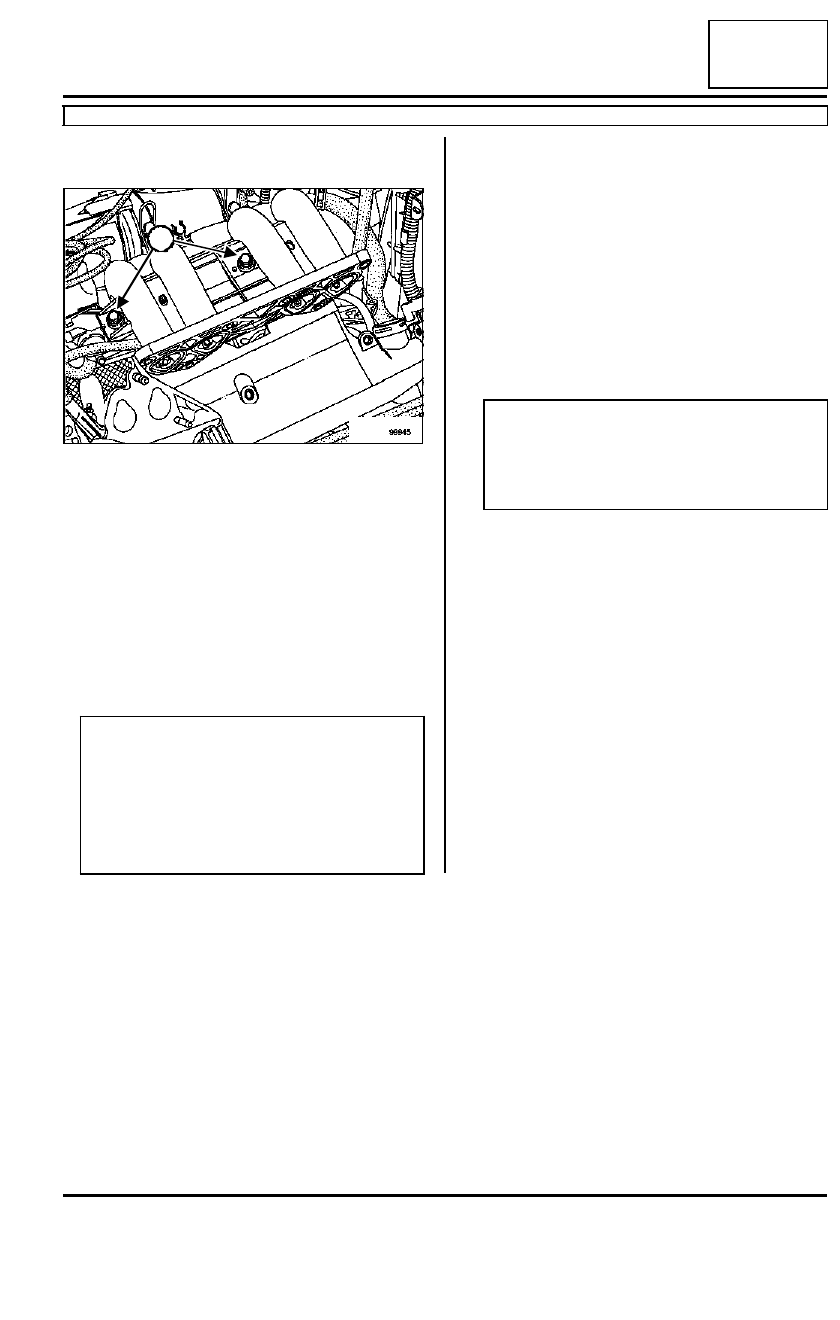

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D7F, y 764 o 766

12A

- los tornillos de fijación del repartidor de admisión

en la tapa de la culata.

Extraer el colector de la culata.

Bascular el colector.

Quitar los tornillos de fijación (7) de la rampa de
inyección al repartidor de admisión.

Extraer la rampa de inyección.

Bascular el tubo de llegada de gasolina.

Extraer el repartidor de admisión.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad.

Colocar el tubo de retorno de gasolina y el tubo de
reaspiración de los vapores de gasolina antes de
posicionar la rampa de inyección.

Proceder en el orden inverso de la extracción.

Apretar al par:

- los  tornillos de fijación de la rampa de inyec-

ción en el repartidor de admisión (1 daN.m),

- las  tuercas de fijación del repartidor de admi-

sión en la culata (1,7 daN.m).

99945

IMPORTANTE

Después de intervenir en el circuito de gas:

- sustituir las abrazaderas y los manguitos de

gas extraídos,

- verificar la ausencia de fuga (consultar 12C,

Carburación GPL, Consignas de seguridad).

7

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería, Batería: Extracción -
Reposición).
