MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D7F, y 726

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer los dos tubos de aire de la carcasa del filtro
de aire.

Desconectar los cables de bujías de encendido.

Pares de apriete

m

tornillos de fijación de la
rampa de inyección en
el repartidor de admi-
sión

1 daN.m

tuercas de fijación del
repartidor de admisión
en la culata

1,7 daN.m

12A

-

57

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D7F, y 726

12A

Bascular los cables de las bujías por el lado derecho
del vehículo.

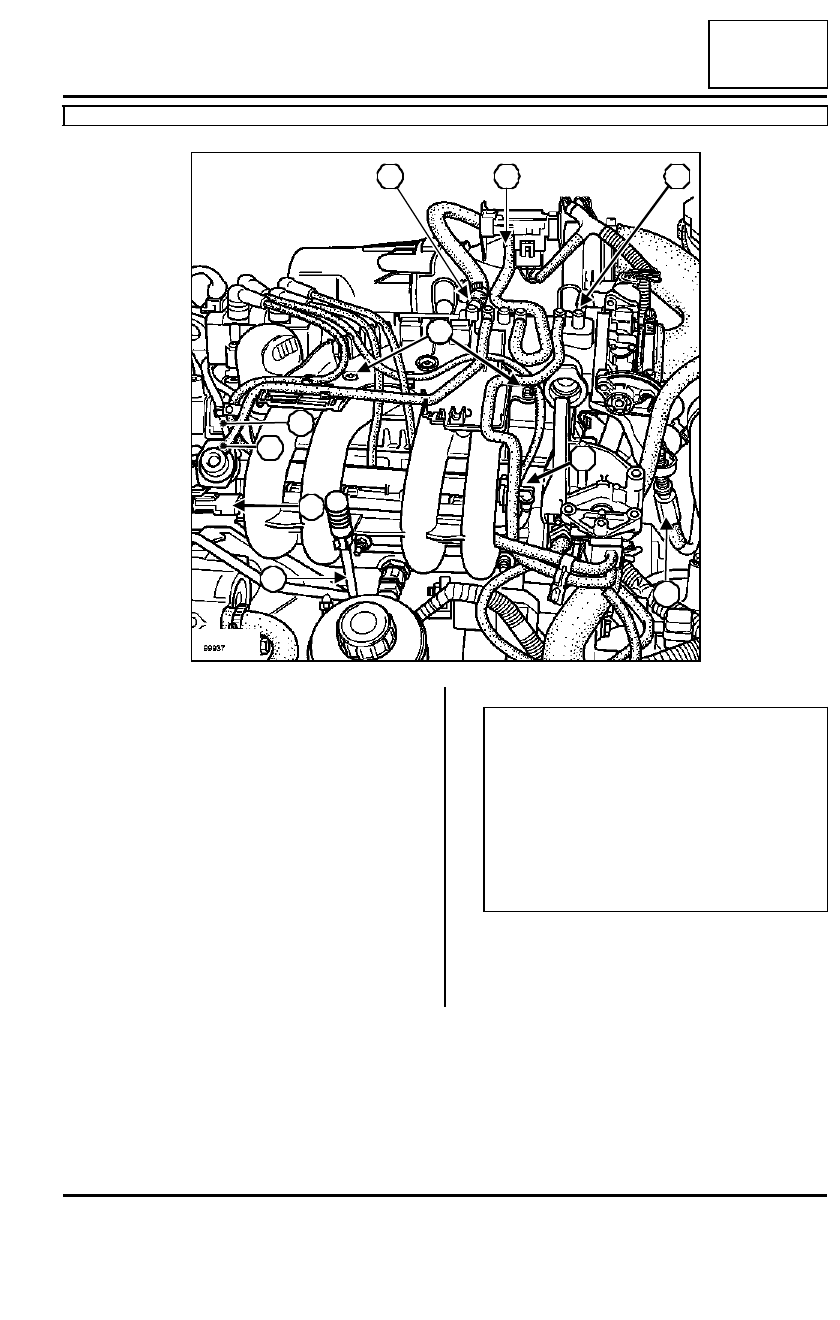

Desconectar:

- el tubo de reaspiración de los vapores de aceite (1)

en el repartidor de admisión,

- el tubo de toma de presión (2) en el regulador de

presión,

- el tubo de toma de depresión (3) del amplificador

de frenado,

- el tubo (4) del captador de presión,

- el conector (7) de los inyectores,

- el cable del acelerador (10).

Desconectar el tubo de llegada (5) y de retorno (6)
de gasolina.

Extraer la varilla de aceite (8).

99937

4

6

5

10

9

3

8

2

7

1

IMPORTANTE

Durante esta operación es imperativo:

- no fumar y no acercar ningún objeto incandes-

cente al área de trabajo,

- prestar atención a las proyecciones de carbu-

rante desconectando el racor,

- proteger las zonas sensibles a la caída de car-

burante.

12A

-

58

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D7F, y 726

12A

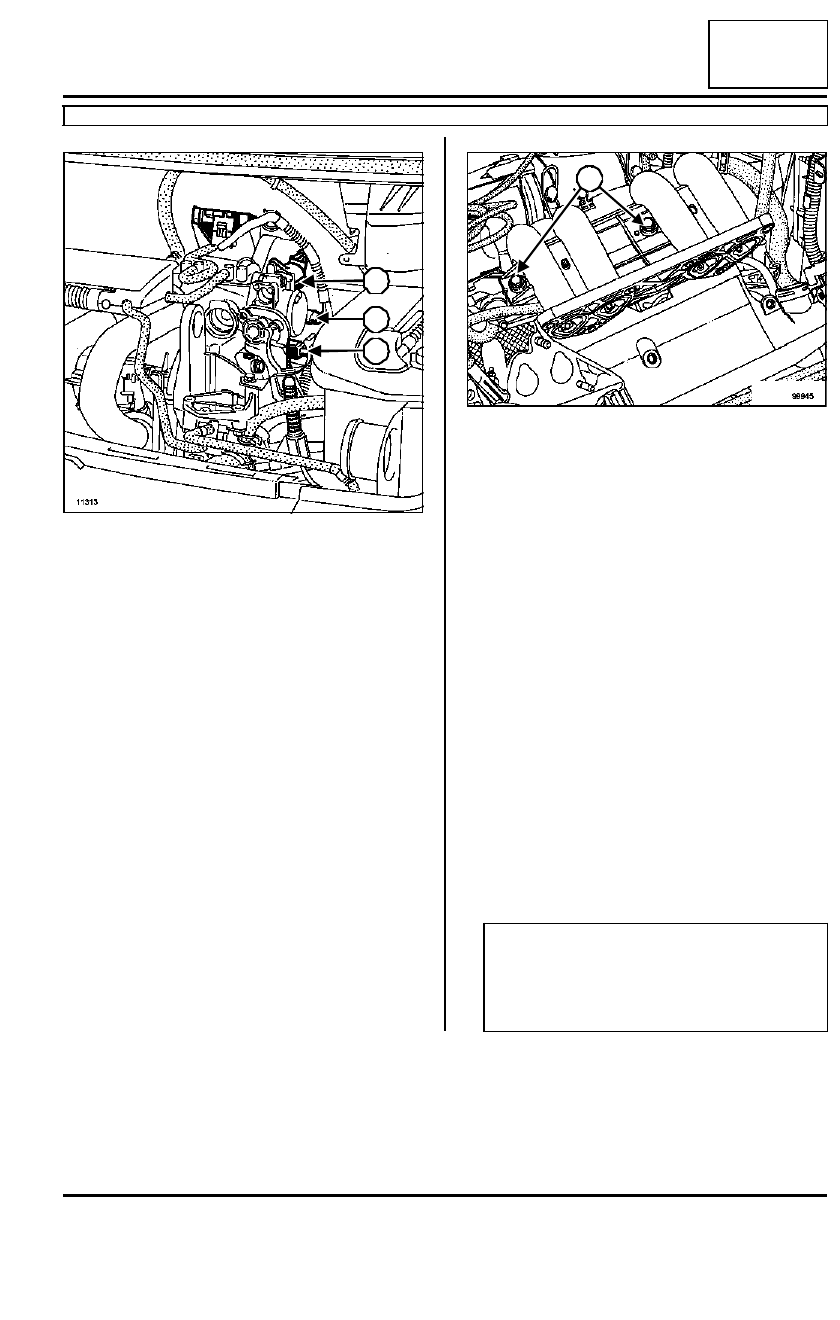

Desconectar:

- el conector (11) del motor paso a paso de regula-

ción de ralentí,

- el conector (12) del potenciómetro de posición ma-

riposa,

- el conector (13) del captador de temperatura del

aire.

Extraer:

- los tornillos de fijación de la patilla de la caja mari-

posa en la culata,

- las tuercas de fijación del repartidor de admisión

en la culata,

- los tornillos de fijación (9) del repartidor de admi-

sión en la tapa de la culata.

Extraer el colector de la culata.

Bascular el colector.

Quitar los tornillos de fijación (14) de la rampa de
inyección al repartidor de admisión.

Extraer la rampa de inyección.

Bascular el tubo de llegada de gasolina.

Extraer el repartidor de admisión .

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad.

Colocar el tubo de retorno de gasolina y el tubo de
reaspiración de los vapores de gasolina antes de
posicionar la rampa de inyección.

Proceder en el orden inverso de la extracción.

Apretar al par:

- los  tornillos de fijación de la rampa de inyec-

ción en el repartidor de admisión (1 daN.m),

- las  tuercas de fijación del repartidor de admi-

sión en la culata (1,7 daN.m).

11313

13

12

11

99945

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería, Batería: Extracción -
reposición).

14

12A

-

59

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

K7J, y 700 o 701

12A

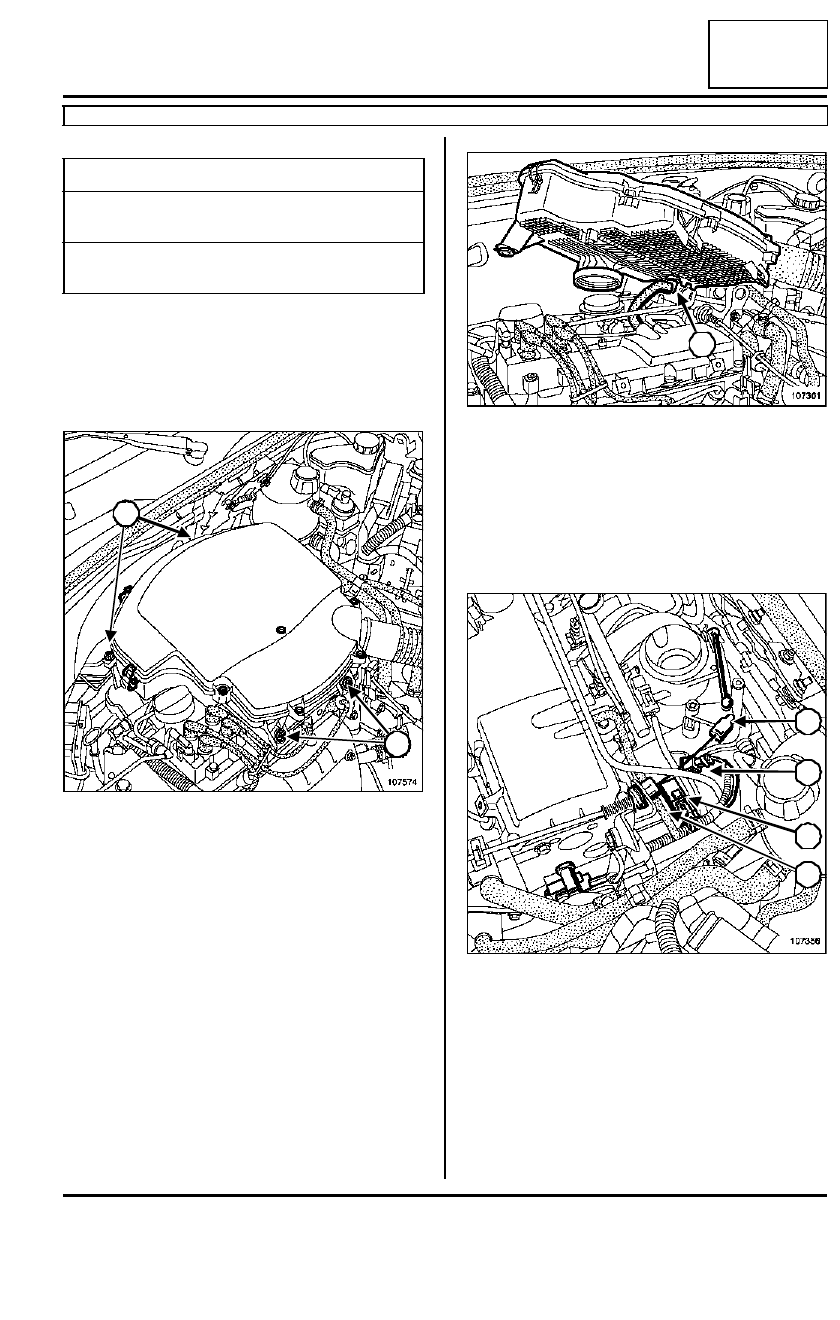

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Quitar los tornillos de fijación de la tapa de la carca-
sa del filtro de aire.

Desgrapar los clips de fijación de la tapa.

Extraer:

- la tapa de la carcasa del filtro de aire,

- los tornillos de fijación de la carcasa del filtro de

aire (1).

Desconectar:

- el tubo de reaspiración de los vapores de aceite (2)

por el interior de la carcasa del filtro de aire,

- el tubo de entrada de aire en la carrocería.

Quitar la carcasa del filtro de aire.

Soltar las rótulas (3).

Desconectar:

- el captador de temperatura (4),

- el captador de presión (5),

- el tubo del amplificador de frenado en el colector

de admisión,

- el tubo (6) en el repartidor de admisión.

Pares de apriete

m

tornillos de fijación del
repartidor de admisión

2,5 daN.m

tuercas de fijación del
repartidor de admisión

2,5 daN.m

107574

1

1

107361

107356

2

3

4

5
