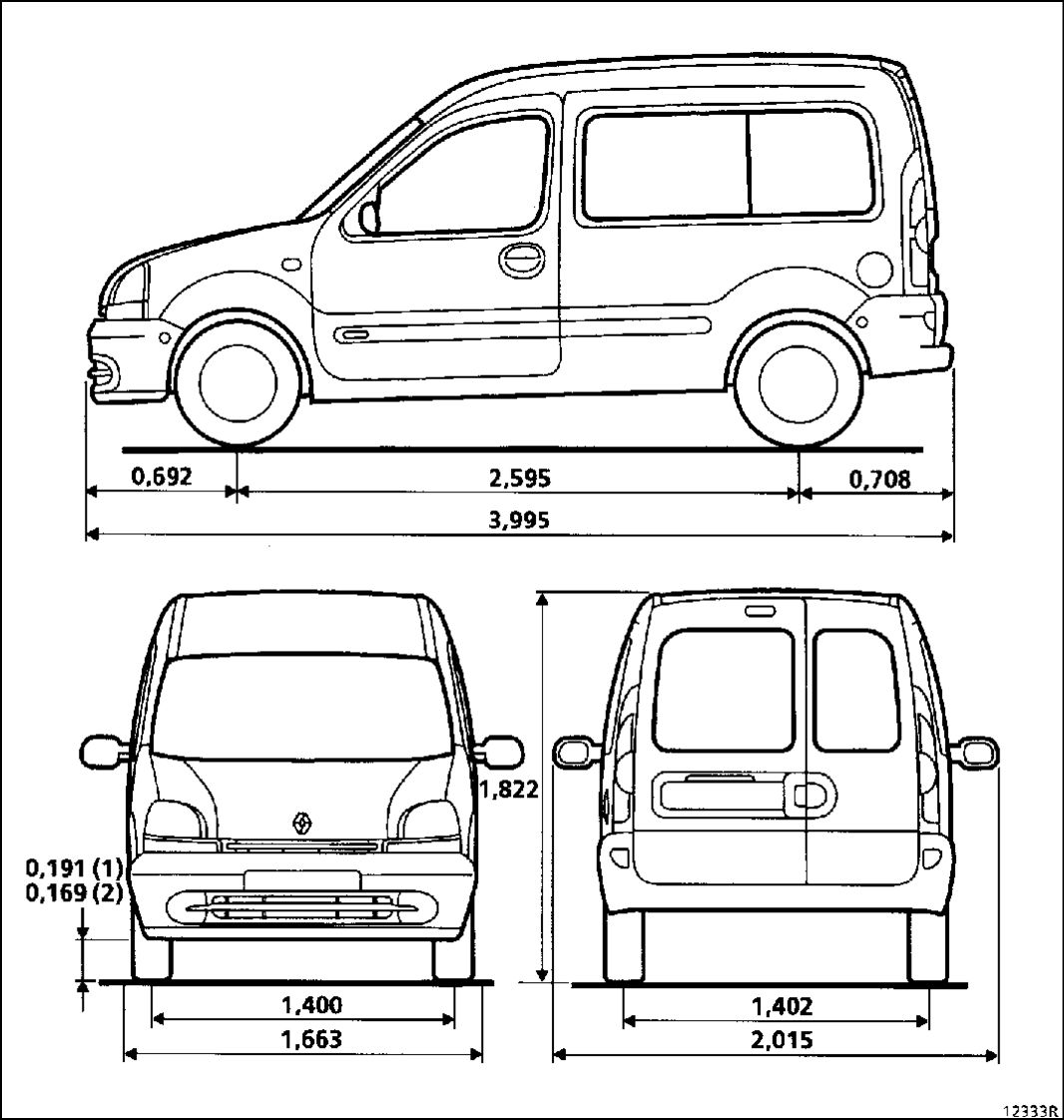

Габаритные размеры автомобиля

(1) Без нагрузки

(2) С нагрузкой Размеры указаны в метрах.

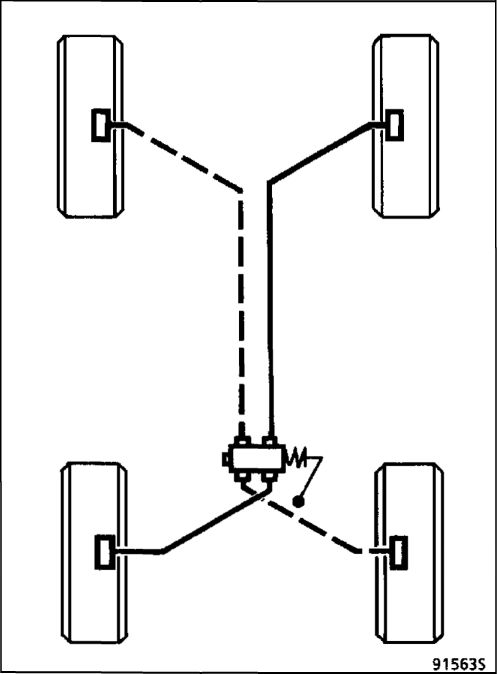

Принципиальная схема тормозных контуров

ПРИМЕЧАНИЕ: приведенная ниже схема показывает принцип устройства тормозных контуров; никогда не используйте схему для определения соединений и их назначения. В случае замены на автомобиле какой-либо детали тормозного контура всегда помечайте трубки перед их снятием, чтобы их можно было установить на свое место.

ТОРМОЗНАЯ СИСТЕМА С ДИАГОНАЛЬНЫМ РАЗДЕЛЕНИЕМ КОНТУРОВ

и регулятором тормозных сил

Техника безопасности

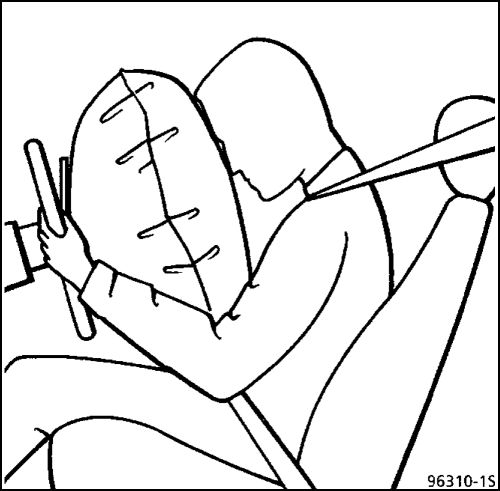

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ И УСТРОЙСТВА ПРЕДНАТЯЖЕНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: все работы с системами надувных подушек безопасности и преднатяжителями ремней безопасности

должны выполняться квалифицированным специально подготовленным персоналом.

При этом следует ОБЯЗАТЕЛЬНО изучить руководство «Подушка безопасности», раздел 88.

ВНИМАНИЕ: перед выполнением работ под автомобилем, связанных с нанесением ударов по полу кузова, снимите предохранитель в электроцепи пред натяжителей ремней безопасности и выждите 5 минут для разрядки резервного конденсатора. См. раздел 88 «Цепи, защищаемые плавкими предохранителями».

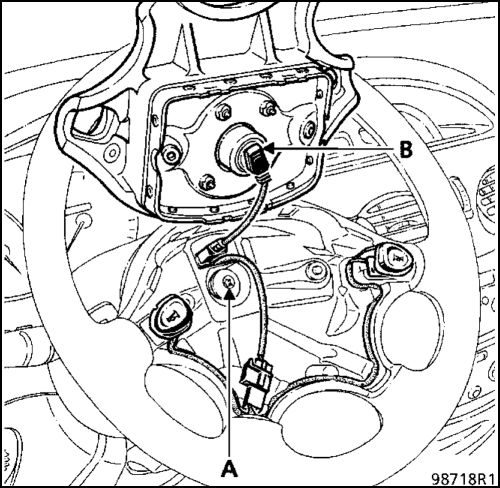

При каждом снятии рулевого колеса болт (А) его крепления подлежит ОБЯЗАТЕЛЬНОЙ замене. См. разделы 88 и 57А.

ПРЕДУПРЕЖДЕНИЕ: всякий раз при снятии рулевого колеса ОБЯЗАТЕЛЬНО отсоедините разъем (В) проводов подушки безопасности. Для предотвращения случайного срабатывания подушка безопасности снабжена разъемом, который при отсоединении замыкается накоротко.

ТЕПЛОВЫЕ ЭКРАНЫ

Тепловые экраны элементов двигателя, шасси и кузова подлежат ОБЯЗАТЕЛЬНОЙ установке на место в случае их снятия.

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

СТРОГО соблюдайте указанные моменты затяжки резьбовых соединений.

МАТЕРИАЛЫ

Внимательно ознакомьтесь с инструкциями по работе с используемыми материалами и соблюдайте предписания по технике безопасности и пользуйтесь защитными средствами (рекомендуемыми приспособлениями, перчатками, масками ит.п.)
