Renault Kangoo. Механическая коробка передач (снятие - установка)






Коробка передач (снятие - установка)

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

B.Vi 31-01

Комплект бородков

Mot. 1040-01

Тележка для снятия - установки силового




агрегата

T.Av. 476

Съемник шаровой опоры

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ




Опорная стойка для двигателя




Опорная стойка для агрегатов шасси

Моменты затяжки (даН-м)



Болт крепления плавающей скобы тормоза

4

Болт крепления держателя чехла шарнира приводного вала

2,5

Гайка крепления пальца шарового шарнира нижнего рычага подвески

5,5

Болт крепления нижней опоры амортизатора

18

Болт крепления реактивной тяги опоры двигателя

6,5

Болт крепления фланца картера коробки передач и стартера

4,5

Болт крепления опоры подрамника на картере коробки передач

4

Болты крепления колес

9

Гайка крепления пальца наружного рулевого шарнира

4

СНЯТИЕ

Установите автомобиль на двухстоечный подъемник.

Отсоедините провода от выводов аккумуляторной батареи.

Снимите:

- кожух двигателя,

- аккумуляторную батарею.

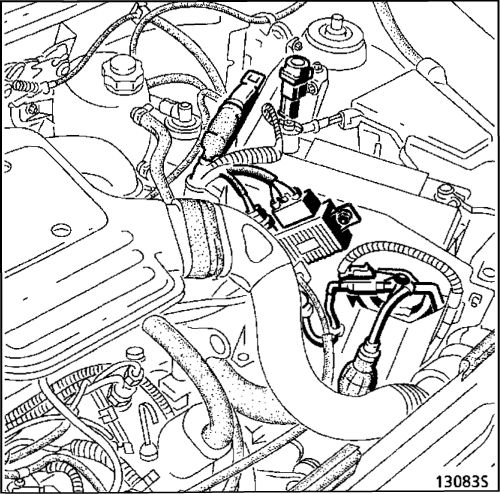

Отсоедините разъемы:

- компьютера системы впрыска (бензиновый двигатель),

- предпускового подогревателя (дизельный двигатель),

- топливный фильтр (дизельный двигатель),

- инерционный прерыватель.

Снимите воздухозаборный патрубок воздушного фильтра.

5.  Коробка передач (снятие - установка) Renault Kangoo 1997-2007

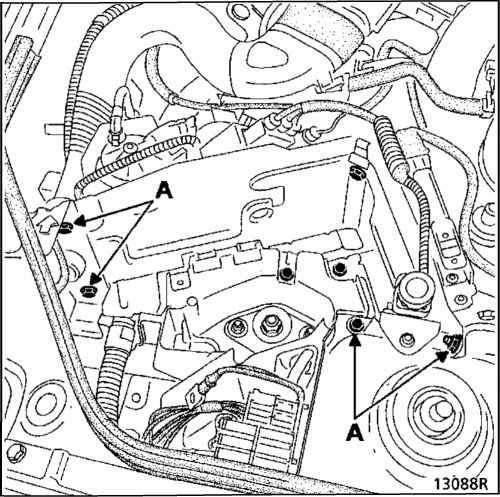

Отверните болты (А) крепления теплозащитного щитка аккумуляторной батареи.

5.  Коробка передач (снятие - установка) Renault Kangoo 1997-2007

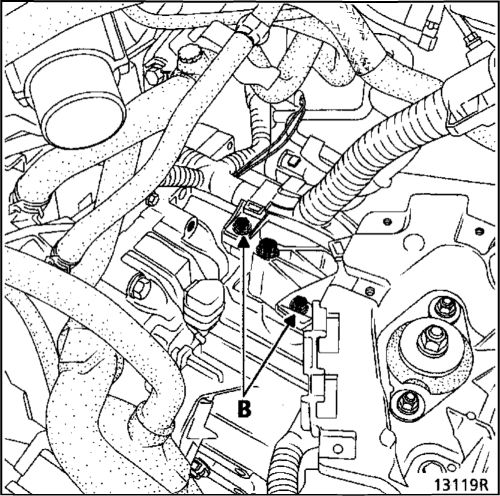

Снимите:

- два болта крепления (В),

Отсоедините трос привода выключения сцепления.

Снимите:

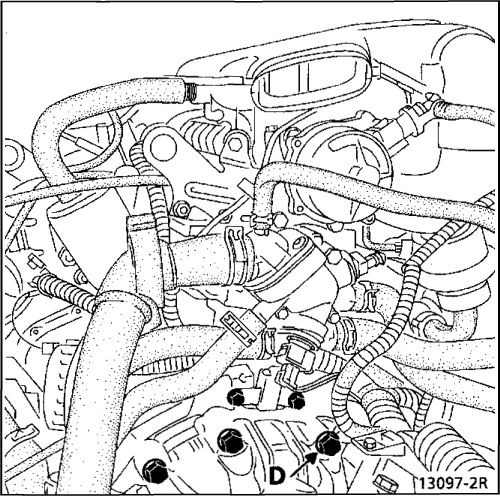

- верхние болты крепления картера коробки передач и стартера (как можно больше выверните болт (D),

- болты крепления массового провода на картере коробки передач,

- два болта крепления датчика ВМТ,

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

- передние колеса,

- грязезащитный щиток снизу коробки передач.

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

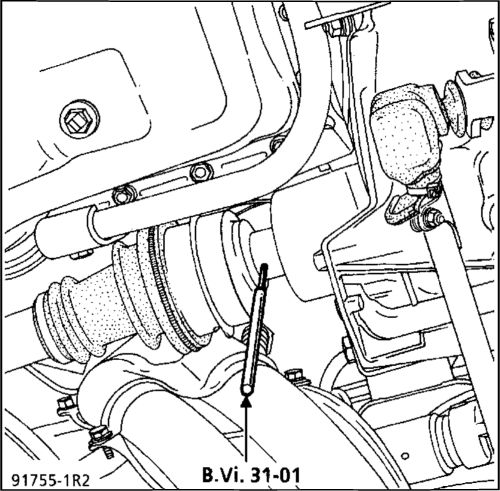

С правой стороны автомобиля извлеките упругие штифты приводных валов с помощью бородка B.Vi31-01.

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

С обеих сторон снимите:

- плавающие скобы тормозов и свяжите их,

- грязезащитные щитки,

- наружные рулевые шаровые шарниры (T.Av. 476),

- болты крепления нижней опоры амортизатора,

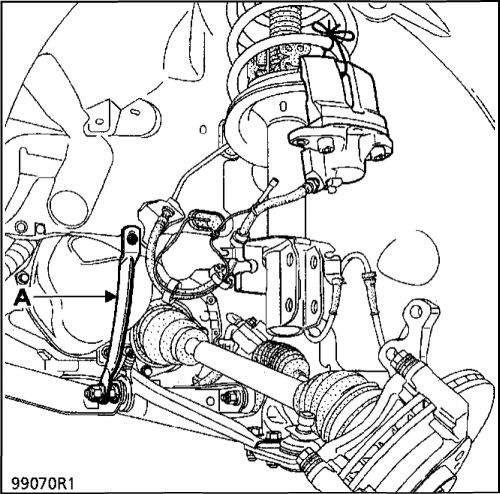

- реактивные тяги (А) опор подрамника,

- поворотный кулак путем отсоединения его от шарового шарнира нижнего рычага подвески.

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

Убедитесь, что ролики шарниров левого приводного вала не снимаются рукой. В противном случае убедитесь, что ролики не попали внутрь коробки передач.

Отсоедините и снимите стартер.

Отсоедините:

- разъем выключателя фонарей заднего хода,

- разъем датчика спидометра и снимите датчик спидометра.

Снимите:

- приемную трубу,

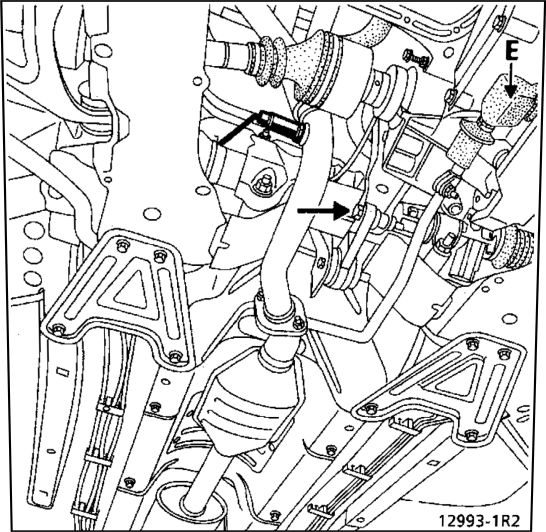

- механизм управления коробкой передач, отвернув болт (Е) и три болта крепления теплозащитного щитка, для получения доступа к основанию рычага переключения передач,

- болт крепления реактивной тяги опоры двигателя,

- заднюю опору коробки передач.

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

Снимите реактивную тягу опоры коробки передач.

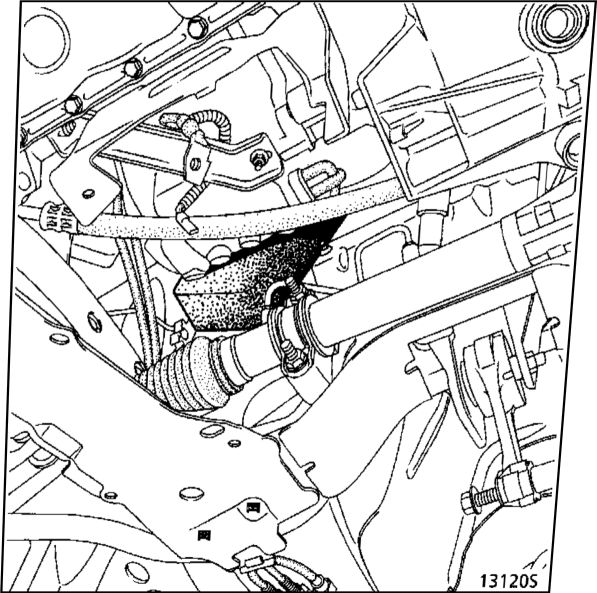

Для снятия рулевого механизма установите, при необходимости, клиновую вставку, чтобы наклонить двигатель вперед.

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

Снимите рулевой механизм и прикрепите его к кузову.

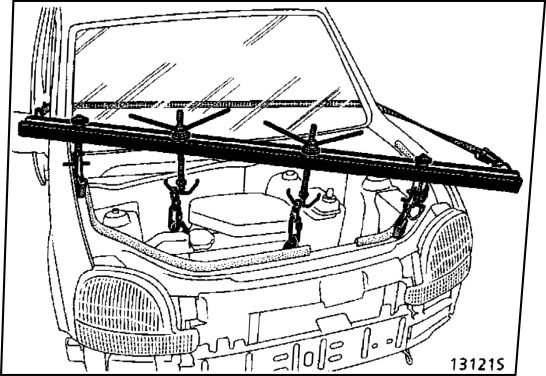

Установите перекладину для вывешивания двигателя и вывесите силовой агрегат.

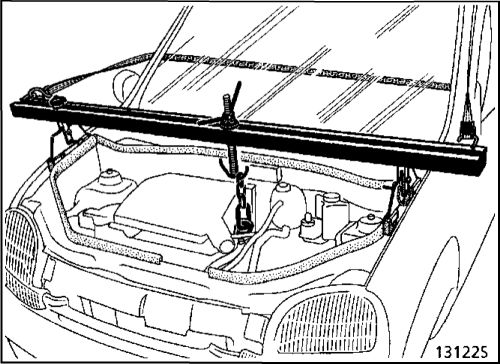

Расположение перекладины при вывешивании двигателя F8Q

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

Расположение перекладины при вывешивании бензиновых двигателей

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

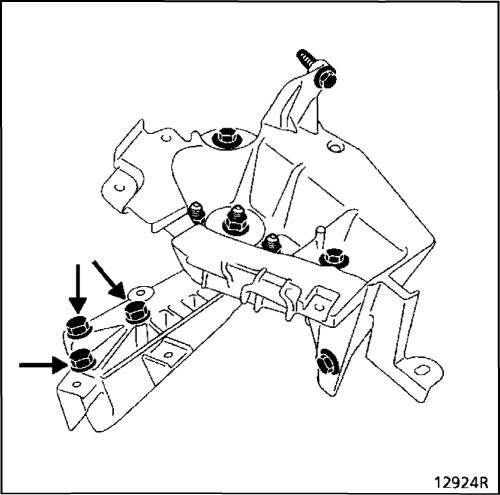

Отверните три болта крепления опоры на картере коробки передач.

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

Максимально возможно опустите двигатель. Снимите:

- последний верхний фланцевый болт картера коробки передач,

- бампер.

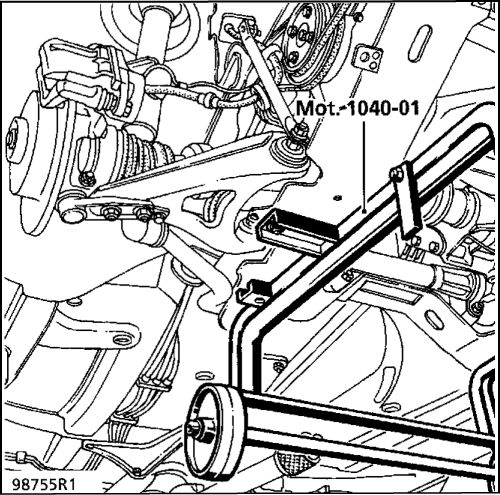

Установите тележку для снятия - установки силового агрегата (Mot. 1040-01) и опустите автомобиль.

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

Снимите подрамник, ослабив затяжку четырех болтов крепления.

Установите опорную стойку снизу коробки передач, не приподнимая ее.

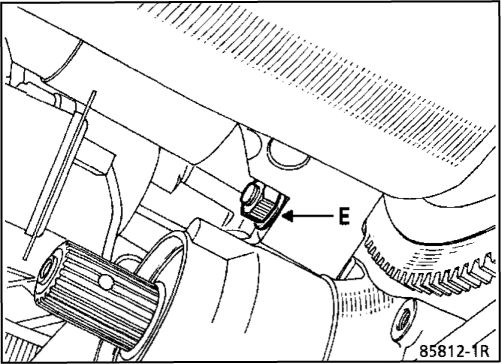

Отделите коробку передач от двигателя, отвернув гайку (Е) и вынув установочные штифты из втулок на блоке цилиндров и картере коробки передач.

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

УСТАНОВКА

Нанесите на поверхности направляющей втулки и рабочие поверхности вилки выключения сцепления смазку MOLYKOTE BR2.

Заведите вилку под лапки на обойме упорного выжимного подшипника.

Соедините коробку передач с двигателем, приняв меры к тому, чтобы положение двигателя по высоте в это время не менялось.

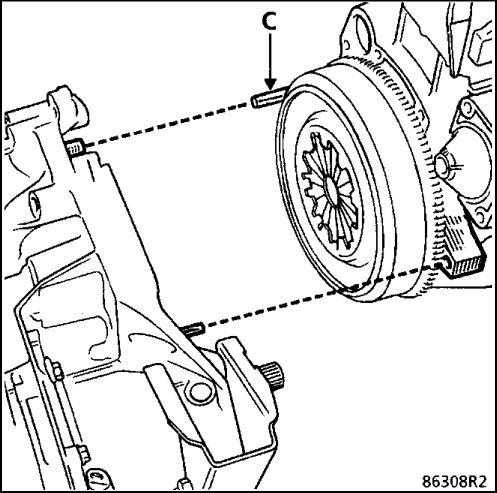

Обеспечьте наличие и точную установку центрующих втулок на картере коробки передач и блоке цилиндров.

Наличие шпилек (С) облегчает сборку.

5.  Коробка передач (снятие - установка) Рено Кангу 1997-2007

Установите на место:

- подрамник,

- рулевой механизм,

- приемную трубу,

- реактивную тягу опоры двигателя.

ОСОБЕННОСТИ ДВИГАТЕЛЯ E7J

Устанавливайте приемную трубу до того, как будет установлен раньше правый приводной вал.
