Renault Megane 2. Руководство - часть 277

КСЕНОНОВЫЕ ЛАМПЫ

Диагностика - Вводная часть

80C

№ Vdiag: 04

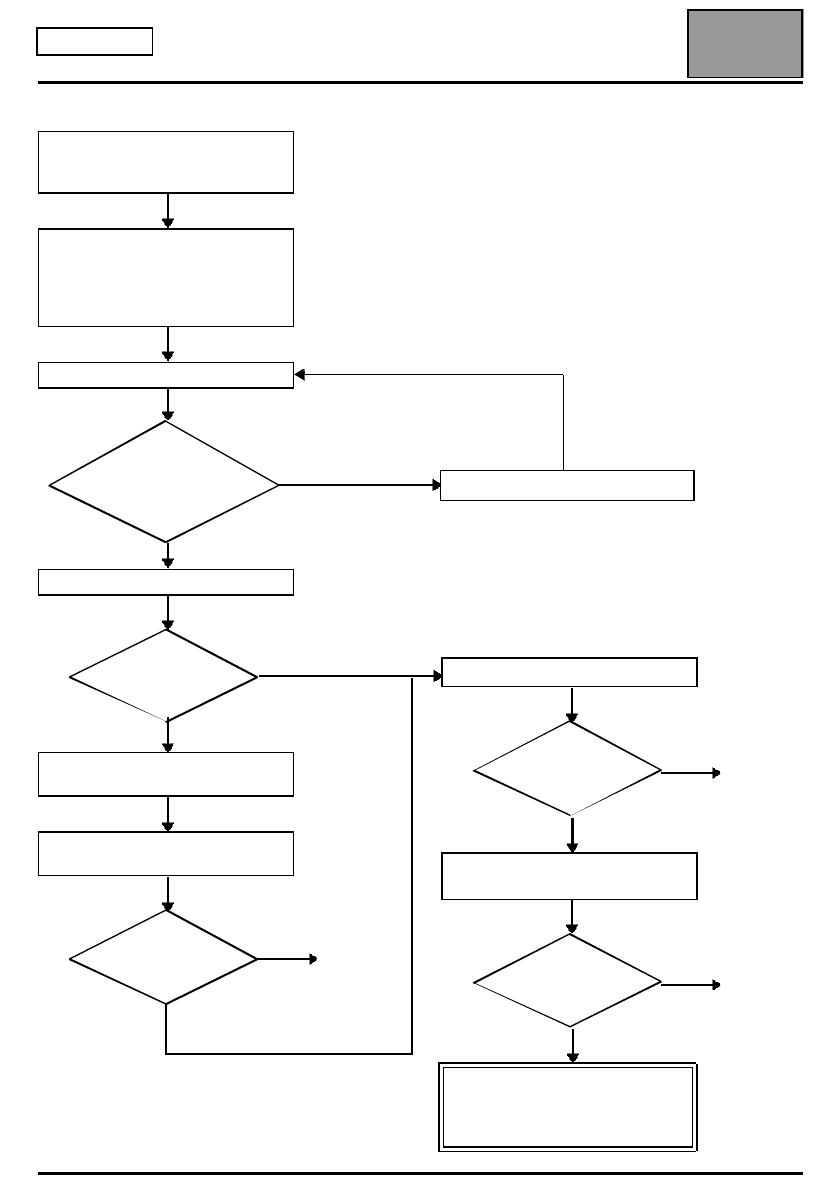

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте бланк карточки

диагностики системы (имеется в

памяти диагностического прибора

CLIP и в Руководстве по ремонту

или Технической ноте)

Подключите прибор CLIP

Ведется ли

обмен информацией

с электронным

блоком управления?

нет

да

Считывание кодов неисправностей

Без

Наличие

неисправностей

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

Без

Признак

неисправности

сохранился

Неисправ-

ность

устранена

да

См. АПН 1

Выполните контроль соответствия

Без

Признак

неисправности

сохранился

Неисправ-

ность

устранена

Используйте АПН (алгоритмы

поиска неисправностей)

Без

Признак

неисправности

сохранился

Неисправ-

ность

устранена

Обратитесь в службу технической

поддержки Techline с

предоставлением заполненной

карточки диагностики

Ксеноновые лампы X84

80C-3

Издание 3-е

КСЕНОНОВЫЕ ЛАМПЫ

Диагностика - Вводная часть

80C

№ Vdiag: 04

5. КАРТОЧКА ДИАГНОСТИКИ

Предъявление этой карточки обязательно:
– при обращении в службу технической поддержки Techline,
– при запросе согласия на замену деталей, когда такая замена может производиться только при

соответствующем разрешении.

– она прилагается к "поднадзорным" деталям в случае поступления требования их возврата изготовителю.

Таким образом, наличие карточки диагностики является условием гарантийного возмещения и
способствует лучшему анализу снятых деталей.

6. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

При выполнении любых работ необходимо соблюдать правила техники безопасности для предотвращения
материального ущерба или травм персонала:
– Убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение работы ЭБУ,

если батарея недостаточно заряжена.

– Пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

– Не прикасайтесь руками к ксеноновым лампам.
– Не выполняйте никаких действий с системой ксеноновых ламп во время ее работы, напряжение равно или

превышает 20 000 В.

ВНИМАНИЕ:

ВНИМАНИЕ: При любом нарушении работы какой-либо сложной системы необходимо
выполнить ее полную диагностику с использованием соответствующих приборов.
КАРТОЧКА ДИАГНОСТИКИ, заполняемая в ходе диагностики, позволяет создать и
сохранить информационный кадр выполненной диагностики. Диагностическая
карточка является средством общения с заводом-изготовителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ЯВЛЯЕТСЯ ОБЯЗАТЕЛЬНЫМ КАЖДЫЙ РАЗ

ПРИ ВЫПОЛНЕНИИ ДИАГНОСТИКИ.

Ксеноновые лампы X84

Издание 3-е

80C-4

Перечень поднадзорных деталей: Электронный блок управления

КАРТОЧКА ДИАГНОСТИКИ

Система: Ксеноновые лампы

Страница 1 / 2

●

Идентификационные данные

Дата

2

0

Кем заполнена карточка

ИНА

Двигатель

Диагностический
прибор

CLIP

Версия обновления

●

Ощущения владельца

1079

Отсутствует
автоматическая
регулировка дальнего
света фар

1081

Самопроизвольная
регулировка в
автоматическом режиме

1082

Не включается дальний
свет фар

1080

Не выключается
дальний свет фар

1083

Дальний свет фар
включается прерывисто

Прочее

Дополнительные сведения

●

Условия, при которых появляются указанные владельцем неисправности

005

Во время движения

011

При включении
зажигания.

009

Внезапно

003

На стоящем автомобиле

004

Периодически

999

При включении дальнего
света фар

Прочее

Дополнительные сведения

●

Документация, использованная при диагностике

Используемый метод диагностики

Виды руководств по диагностике:

Руководство по ремонту:          Техническая Нота:



Компьютерная диагностика:

№ руководства по диагностике:

Используемая электросхема

№ Технической ноты Схемы
электрооборудования:

Прочая документация

Название и/или обозначение:

FD 19

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию

Считать с помощью диагностического прибора (окно идентификации):

КАРТОЧКА ДИАГНОСТИКИ

Система: Ксеноновые лампы

Страница 2 / 2

●

Идентификационные данные ЭБУ и замененных деталей системы

Складской номер детали 1

Складской номер детали 2

Складской номер детали 3

Складской номер детали 4

Складской номер детали 5

Складской номер ЭБУ

Номер по каталогу поставщика

Номер программы

Версия программного обеспечения

№ калибровки:

Версия программного обеспечения
диагностики:

●

Неисправности, выявленные с помощью диагностического прибора

№ неисправности

Присутствует

Запомненная

неисправность

Наименование неисправности

Описание

●

Условия появления неисправности

№ состояния или

параметра

Наименование параметра

Значение

Единица

измерения

●

Специальные сведения о системе

Описание:

●

Дополнительная информация

По каким причинам было принято
решение о замене ЭБУ?
Перечислите другие замененные детали

Какие другие системы неисправны?

Дополнительные сведения:

FD 19

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию
