ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Обивка крыши (5-дверная модификация)

71A

71A-22

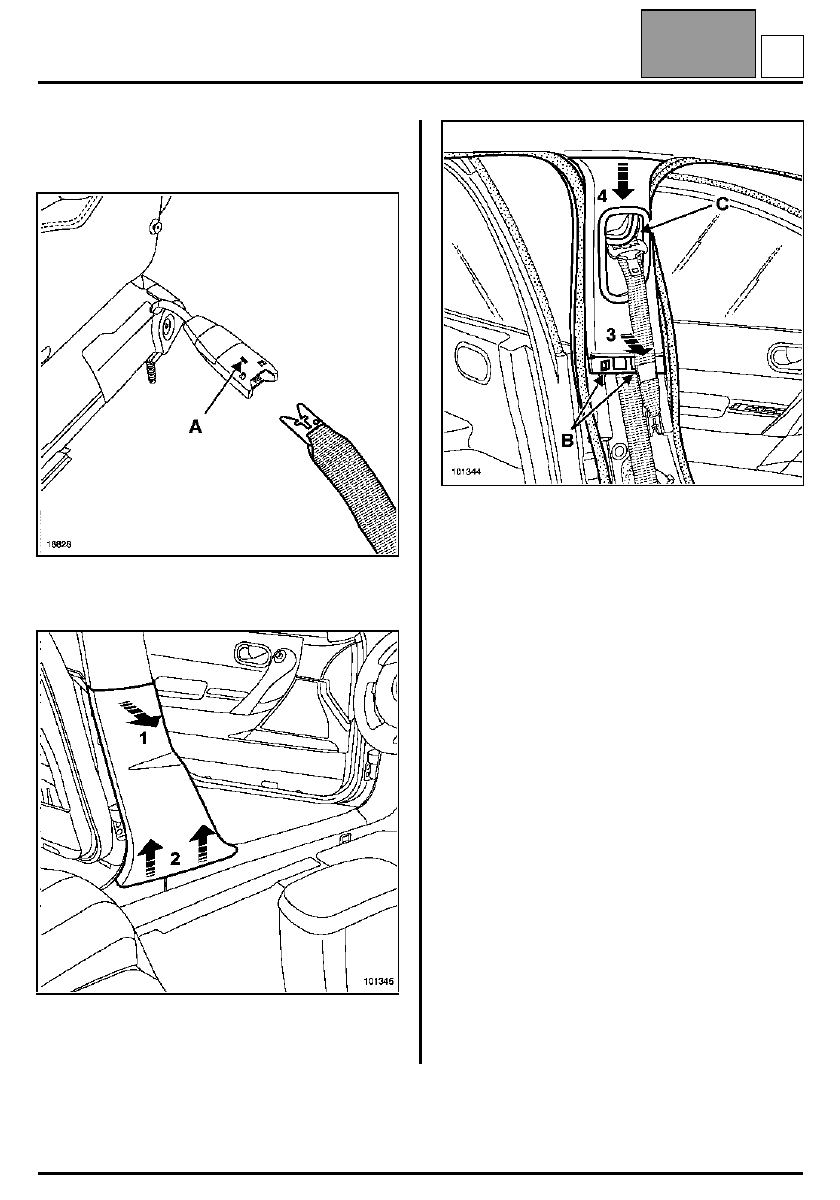

Снятие облицовки панели боковины:

Сдвиньте сиденье вперед.

Отсоедините ремень безопасности, нажав на
стопор (A).

Отсоедините облицовку в верхней части (1).

Отсоедините обивку (2).

Частично отсоедините уплотнители дверей.

Отсоедините нижние фиксаторы (B).

Снимите:
– облицовку в направлениях (3) и (4),
– ремень безопасности через отверстие (C).

Издание 3-е

L

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Обивка крыши (5-дверная модификация)

71A

71A-23

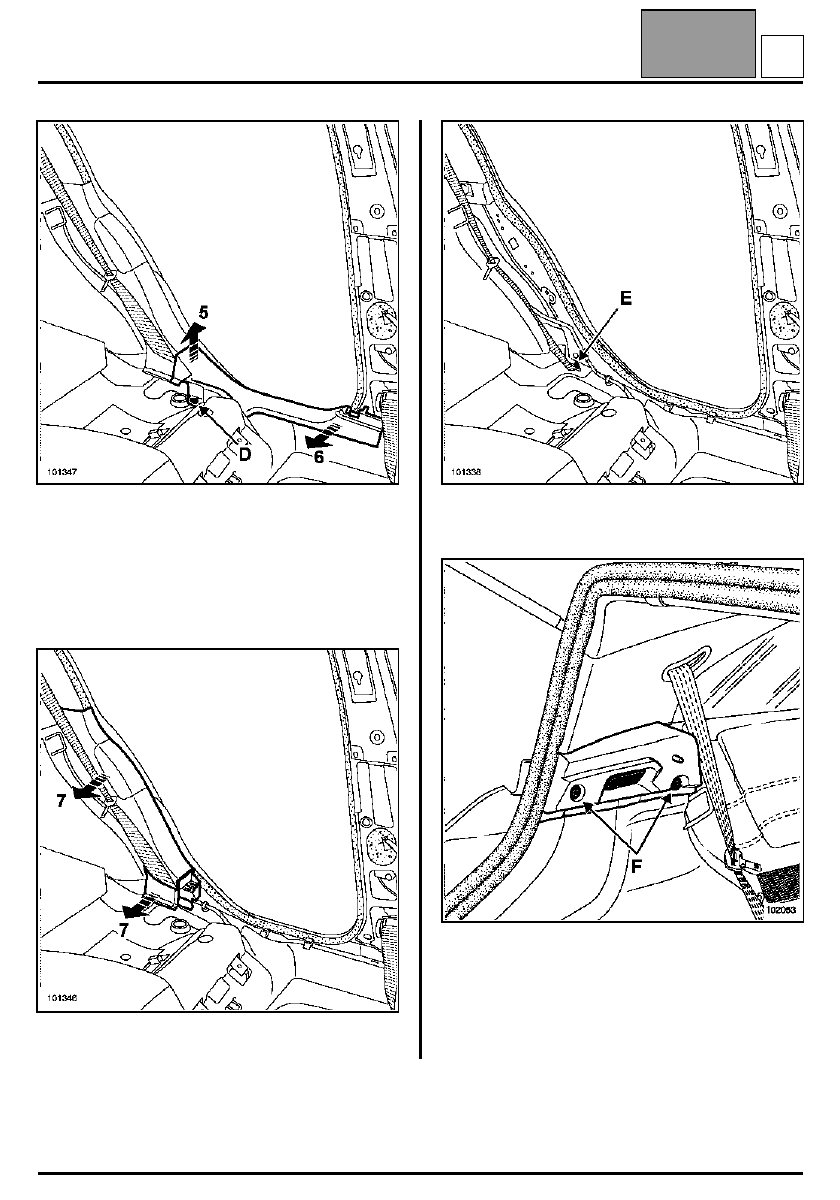

Откиньте подушку заднего сидения.

Снимите держатель (D) при помощи щипцов для
снятия держателей обивок и облицовок.

Отсоедините облицовку, переместив ее в
направлениях (5) и (6).

Отсоедините облицовку, переместив ее в
направлении (7).

Отверните нижний болт крепления ремня
безопасности (E).

Отверните болты (F).

Частично отсоедините полку.

Отсоедините колодку проводов от фонаря
освещения багажного отделения.

Издание 3-е

L

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Обивка крыши (5-дверная модификация)

71A

71A-24

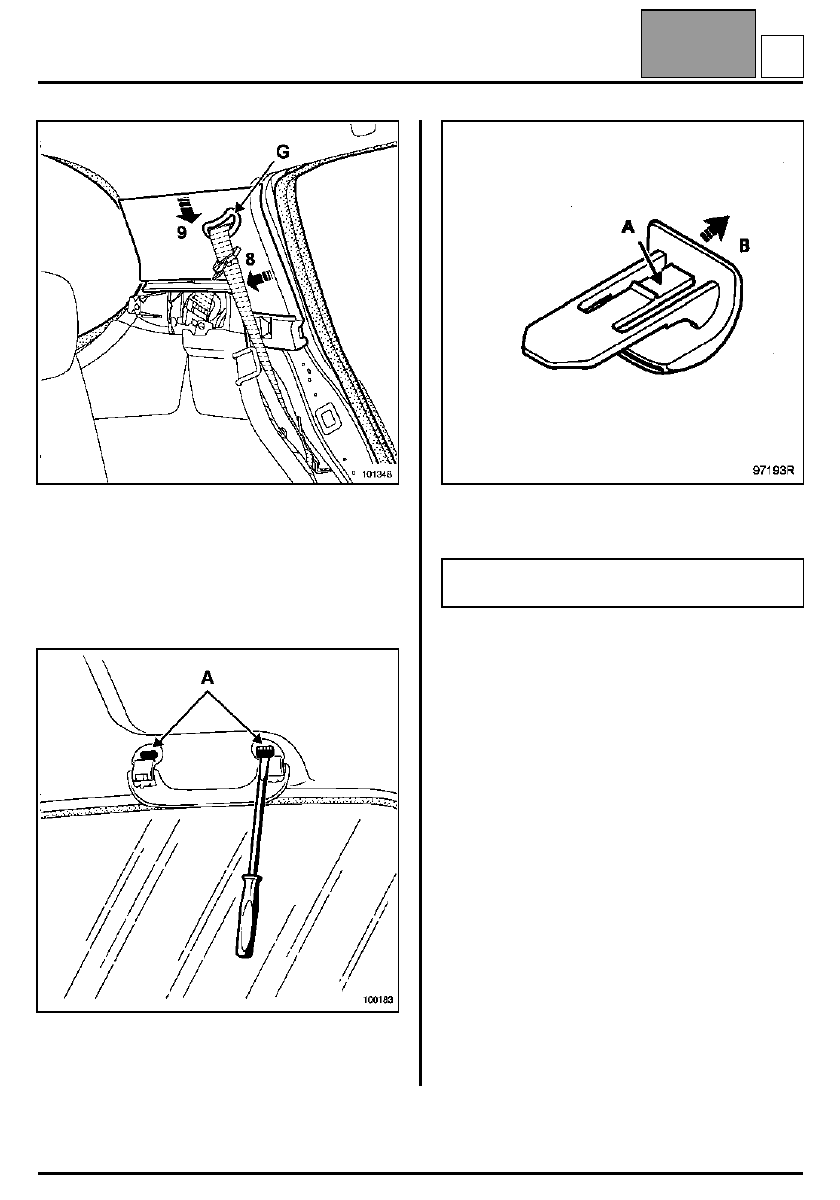

Отсоедините облицовку (8), отжав держатели.

Снимите:
– облицовку, переместив ее в направлении (9),
– ремень безопасности через отверстие (G).

Снятие поручней:

С помощью приспособления Car. 1597 отсоедините
два установочных выступа (A), затем снимите
деталь, потянув ее рукой вниз.

Отожмите два задних верхних держателя
облицовки.

Осторожно отсоедините обивку на липучках.

Положите обивку на подголовники и разъедините
разъемы.

Осторожно извлеките обивку через проем двери
задка, приняв меры к тому, чтобы не допустить
образования на обивке складок.

Следующие работы выполняются вдвоем с
помощником.

Издание 3-е

L

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Обивка крыши (5-дверная модификация)

71A

71A-25

Особенности снятия обивки крыши,
оснащенной люком:

ПРИМЕЧАНИЕ:
В описанной ниже методике приведены лишь
дополнительные операции, выполняемые, если
автомобиль оснащен люком крыши.
В остальном методика та же, что и для
автомобилей без люка крыши.

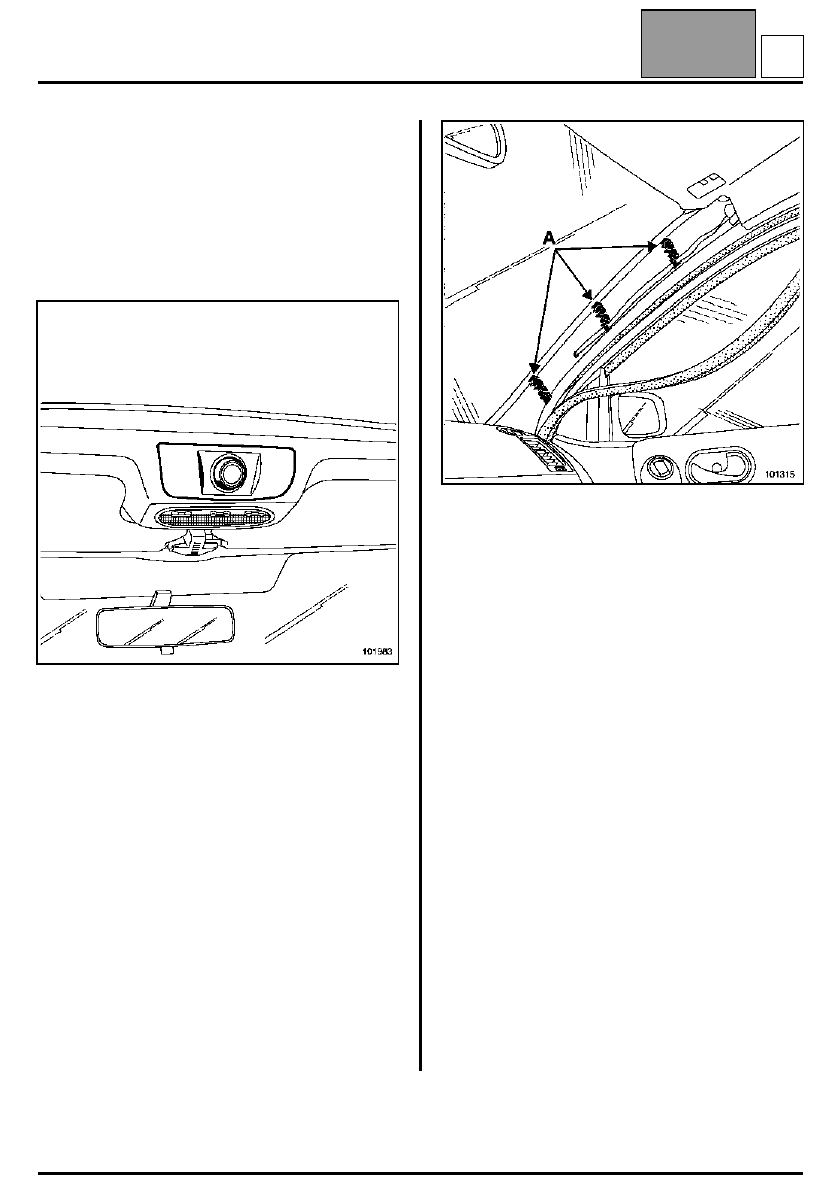

Снимите переключатель люка крыши.

Разъедините разъемы.

ВНИМАНИЕ!
Операции с обивкой крыши надо выполнять
осторожно, так как наличие выреза под люк
обуславливает непрочность боковин и могут
образоваться складки.

УСТАНОВКА

Внесите обивку в автомобиль через проем двери
задка.

Соедините разъемы.

Отцентрируйте обивку при поднятых поручнях.

Установка производится в порядке, обратном
снятию.

Перед установкой обивки проверьте состояние
держателей (A), складской номер: 82 00 100 314.

ВНИМАНИЕ:
провод антенны навигационной системы Carminat
закреплен на держателях левой стойки проема
ветрового стекла.

Затяните нижние болты крепления ремня
безопасности заднего сиденья моментом 21 Н.м.

Издание 3-е
