Renault Megane 2. Руководство - часть 106

62B

62B-3

№ версии программного
обеспечения
диагностики Vdiag: 44

КЛИМАТИЧЕСКАЯ УСТАНОВКА

С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

Диагностика - Вводная часть

Контроль соответствия климатической установки подразделяется на две части:
1/ Контроль соответствия, приведенный в данной главе, охватывает все сведения, касающиеся датчиков и
исполнительных механизмов, управление которыми осуществляется с панели управления
климатической установки (электродвигатель привода заслонки распределения воздуха, электродвигатель
привода заслонки смешения воздушных потоков, электродвигатель привода заслонки рециркуляции,
вентиляция салона и т. п.).

2/ Все необходимые сведения, относящиеся к системе кондиционирования воздуха (сведения,
выдаваемые несколькими ЭБУ) приведены в разделе "Контроль соответствия" главы 62A "Климатическая
установка".

ПРИМЕЧАНИЕ:
Описание интерпретации состояний, параметров и команд также приведено в нескольких главах. В данной
главе дается интерпретация только тех элементов, управление которыми осуществляется с панели
управления климатической установки с автоматическим управлением. Что касается выдаваемой другими
ЭБУ информации, то она интерпретируется в главах, посвященных диагностике ЭБУ, от которых поступает
соответствующая информация.

Жалобы владельца – Алгоритм поиска неисправностей

Если проверка с помощью диагностического прибора не позволила выявить неисправность, но
неисправность по жал обе владельца сохраняется, то неисправность следует устранять, исходя из жалобы
владельца

Общая схема выполнения диагностики приведена на следующей

странице в виде блок-схемы.

ACREG X84 1.1

Издание 3-е

62B

62B-4

№ версии программного
обеспечения
диагностики Vdiag: 44

КЛИМАТИЧЕСКАЯ УСТАНОВКА

С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

Диагностика - Вводная часть

4

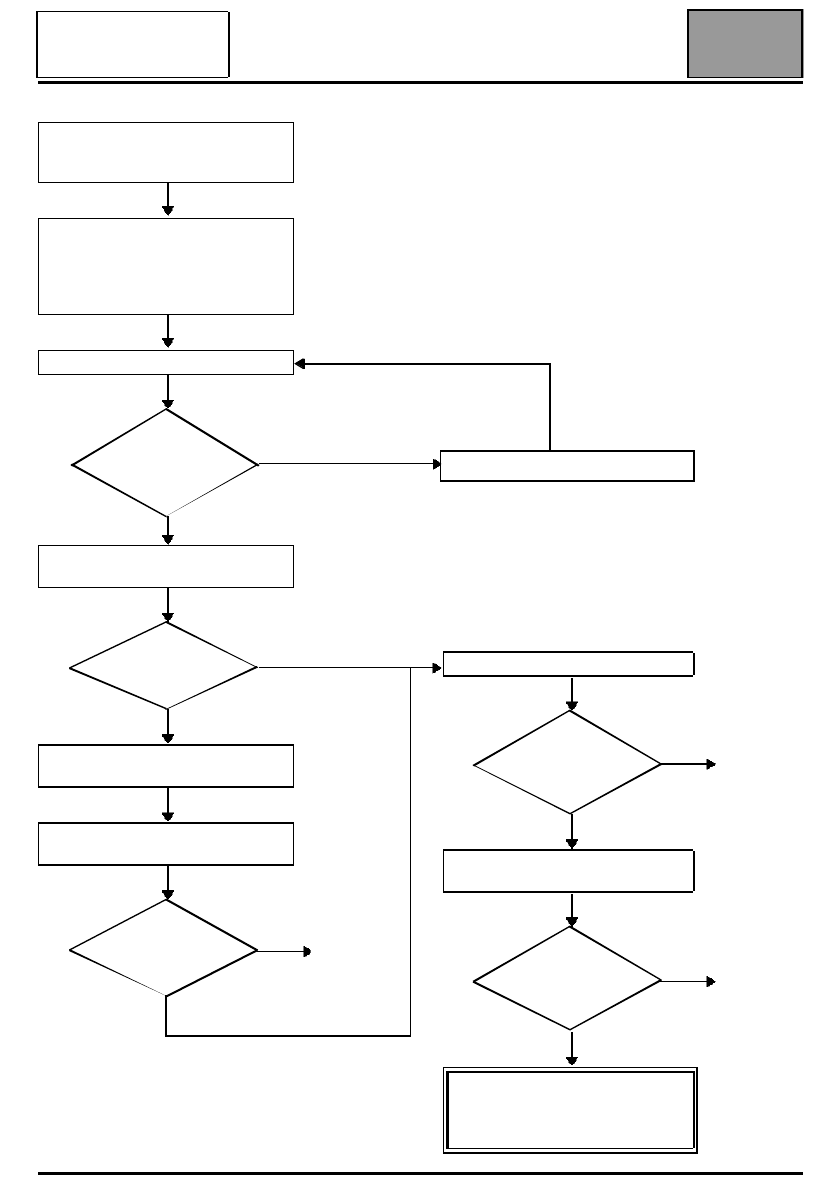

ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте бланк карточки

диагностики системы (имеется

в памяти диагностического

прибора CLIP и в Руководстве по

ремонту или Технической ноте)

Подключите прибор CLIP

Ведется ли

обмен

информацией

с ЭБУ?

нет

да

Считывание кодов

неисправностей

Наличие

неисправностей

нет

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

Признак

неисправности

сохранился

нет

Неисправ-
ность
устранена

да

См. АПН 1

Выполните контроль соответствия

Признак

неисправности

сохранился

нет

Неисправ-
ность
устранена

Используйте АПН (алгоритмы

поиска неисправностей)

Признак

неисправности

сохранился

нет

Неисправ-
ность
устранена

Обратитесь в службу технической

поддержки Techline

с предоставлением заполненной

карточки диагностики

ACREG X84 1.1

Издание 3-е

62B

62B-5

№ версии программного
обеспечения
диагностики Vdiag: 44

КЛИМАТИЧЕСКАЯ УСТАНОВКА

С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

Диагностика - Вводная часть

Предъявление этой карточки обязательно:

●

при обращении за помощью в службу технической поддержки Techline,

●

при запросе согласия на замену деталей, когда такая замена может производиться только при
соответствующем разрешении,

●

она прилагается к "поднадзорным" деталям в случае поступления требования их возврата изготовителю.
В этом случае она необходима для возмещения стоимости по гарантии и более качественного анализа
причин неисправности снятых деталей.

6. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

При любых работах на элементах систем для предотвращения материального ущерба и несчастных случаев
необходимо соблюдать правила техники безопасности:
– Убедитесь в том что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение работы ЭБУ,

если батарея недостаточно заряжена.

– Не курите.
– Пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

ВНИМАНИЕ!

5. КАРТОЧКА ДИАГНОСТИКИ

ВНИМАНИЕ: При любом нарушении работы какой-либо сложной системы необходимо
выполнить ее полную диагностику с использованием соответствующих приборов.
КАРТОЧКА ДИАГНОСТИКИ, заполняемая в ходе диагностики, позволяет создать и
сохранить информационный кадр выполненной диагностики. Она является основным
элементом обмена информацией с производителем.

В СВЯЗИ С ЭТИМ КАРТОЧКУ ДИАГНОСТИКИ НЕОБХОДИМО ЗАПОЛНЯТЬ

КАЖДЫЙ РАЗ ПРИ ПРОВЕДЕНИИ ДИАГНОСТИКИ.

ACREG X84 1.1

Издание 3-е

62B

62B-6

№ версии программного
обеспечения
диагностики Vdiag: 44

КЛИМАТИЧЕСКАЯ УСТАНОВКА

С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

Диагностика - Работа системы

ОБЩИЕ СВЕДЕНИЯ:

Работой установленной на автомобиле MEGANE климатической установкой с автоматическим управлением
управляют четыре ЭБУ. Такой тип системы называется РАЗДЕЛЕННОЙ ФУНКЦИЕЙ. Диагностика
климатической установки с использованием диагностического прибора осуществляется двумя способами.
Первый способ - это диагностика отдельного ЭБУ, что позволяет установить режим обмена данными
с одним ЭБУ (выберите "ЭБУ климатической установки"). Второй способ - это диагностика функции, что
позволяет установить обмен информации со всеми четырьмя ЭБУ, обеспечивающими работу
КЛИМАТИЧЕСКОЙ УСТАНОВКИ. Описание этих двух способов диагностики приведено во вводной части
данного Руководства по ремонту.

ОПИСАНИЕ РАБОТЫ ЭБУ КЛИМАТИЧЕСКОЙ УСТАНОВКИ С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ:

ЭБУ климатической установки с автоматическим управлением осуществляет управление работой системы
вентиляции салона, электродвигателя привода заслонки воздухораспределения, электродвигателя привода
заслонки смешения потоков воздуха и электродвигателя привода заслонки рециркуляции воздуха.

ЭБУ климатической установки с автоматическим управлением также получает информацию от двух
датчиков: датчика температуры воздуха в салоне и датчика интенсивности солнечного излучения.

Оба датчика и три электродвигателя подключены к ЭБУ климатической установки с автоматическим
управлением по проводной связи. ЭБУ климатической установки с автоматическим управлением
осуществляет управление вентиляцией салона путем формирования модулированного управляющего
сигнала прямоугольной формы, который поступает на силовой модуль по проводной связи.

Вся остальная используемая ЭБУ климатической установки с автоматическим управлением или
передаваемая им другим ЭБУ информация пересылается по мультиплексной сети.

Управление производством охлажденного воздуха (холодильный контур) и производством теплого воздуха
(отопление) осуществляется остальными тремя ЭБУ, которые задействованы в реализации функции
климатической установки (ЦЭКБС, блок защиты и коммутации, ЭБУ системы впрыска).

ЭБУ климатической установки с автоматическим управлением использует в основном следующую
информацию:
– + 12 В габаритных огней,
– 0 В через регулятор яркости освещения приборов,
– наружная температура,
– температура охлаждающей жидкости,
– режим работы двигателя,
– частота вращения коленчатого вала,
– потребляемая мощность,
– запрос на поддержание температуры нагнетаемого воздуха.

ОСОБЕННОСТИ РАБОТЫ:

– При остановке двигателя частота вращения вентилятора салона снижается примерно на 30% по

сравнению с запросом пользователя (по положению переключателя на панели управления).

– Если исполнительные механизмы неисправны, то климатическая установка не может больше управлять

ими. Однако, остается возможность визуального контроля запроса пользователя на панели управления:
включение сигнальных ламп, высвечивание пиктограмм на панели (положение электродвигателя привода
заслонки распределения воздуха, скорость вращения электровентилятора салона, значок "AC"
(Кондиционер) и т. п.).

– При неисправности датчика температуры наружного воздуха панель управления (ЭБУ

климатической установки с автоматическим управлением) загорается через 5 секунд после
перевода карточки в считывающем устройстве во 2-е фиксированное положение (это позволяет
обнаружить его неисправность, так как ЦЭКБС не проводит диагностики датчика температуры наружного
воздуха).

ACREG X84 1.1

Издание 3-е
