Задний ремень безопасности

59A

Задний ремень безопасности

59A-7

3-ДВЕРНАЯ

МОДИФИКАЦИЯ

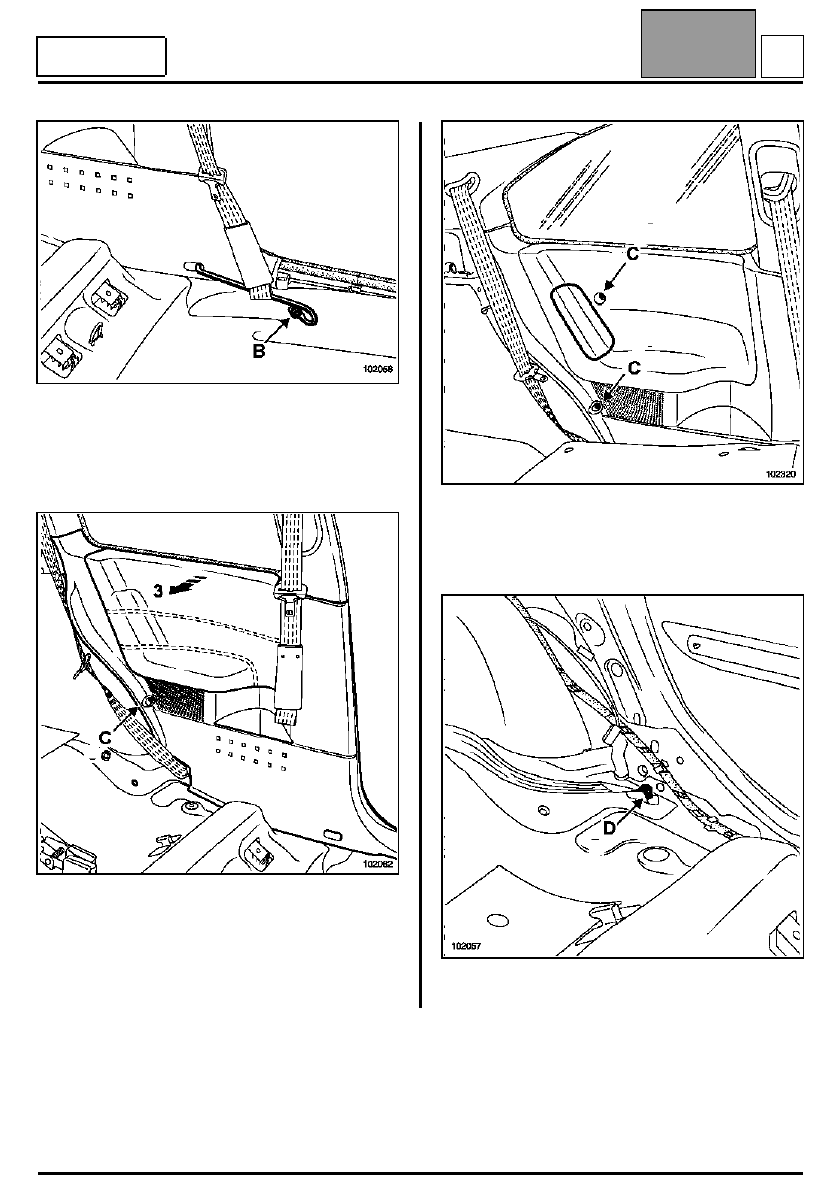

Снимите:
– подушку заднего сиденья,
– болт (B).

Снимите рельс крепления ремня.

Снимите болт (C).

Отсоедините облицовку (3), отжав держатели.

Для автомобилей, оснащенных задними боковыми
подушками безопасности:

Выверните два болта (C).

Отверните болт нижнего крепления ремня
безопасности (D).

Издание 2-е

B

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Задний ремень безопасности

59A

59A-8

3-ДВЕРНАЯ

МОДИФИКАЦИЯ

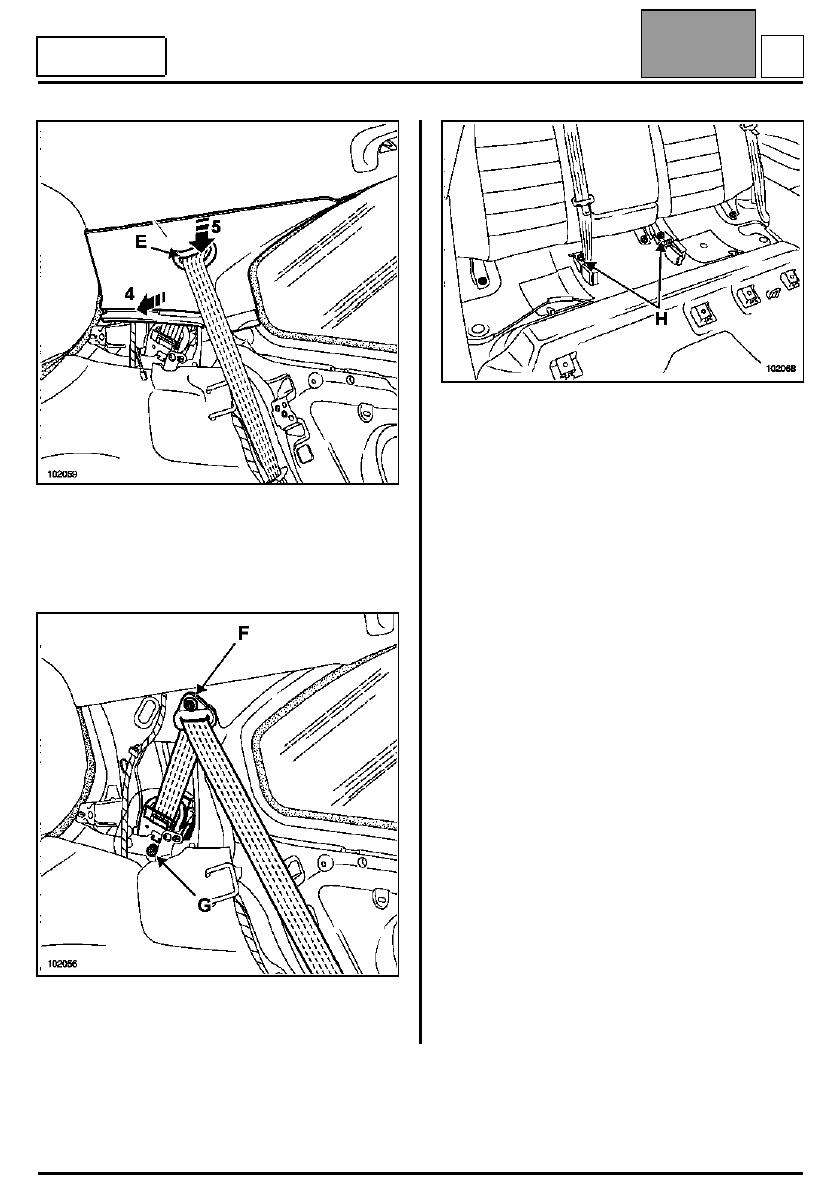

Частично отсоедините уплотнитель багажника.

Отсоедините облицовку панели боковины (4) и (5).

Снимите ремень безопасности через отверстие (E).

Снимите:
– болт (F),
– болт крепления катушки ремня безопасности (G),

– болты крепления замков ремня безопасности (H).

УСТАНОВКА

Затяните болты требуемым моментом.

Установка производится в порядке, обратном
снятию.

Издание 2-е

B

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Задний ремень безопасности

59A

СНЯТИЕ

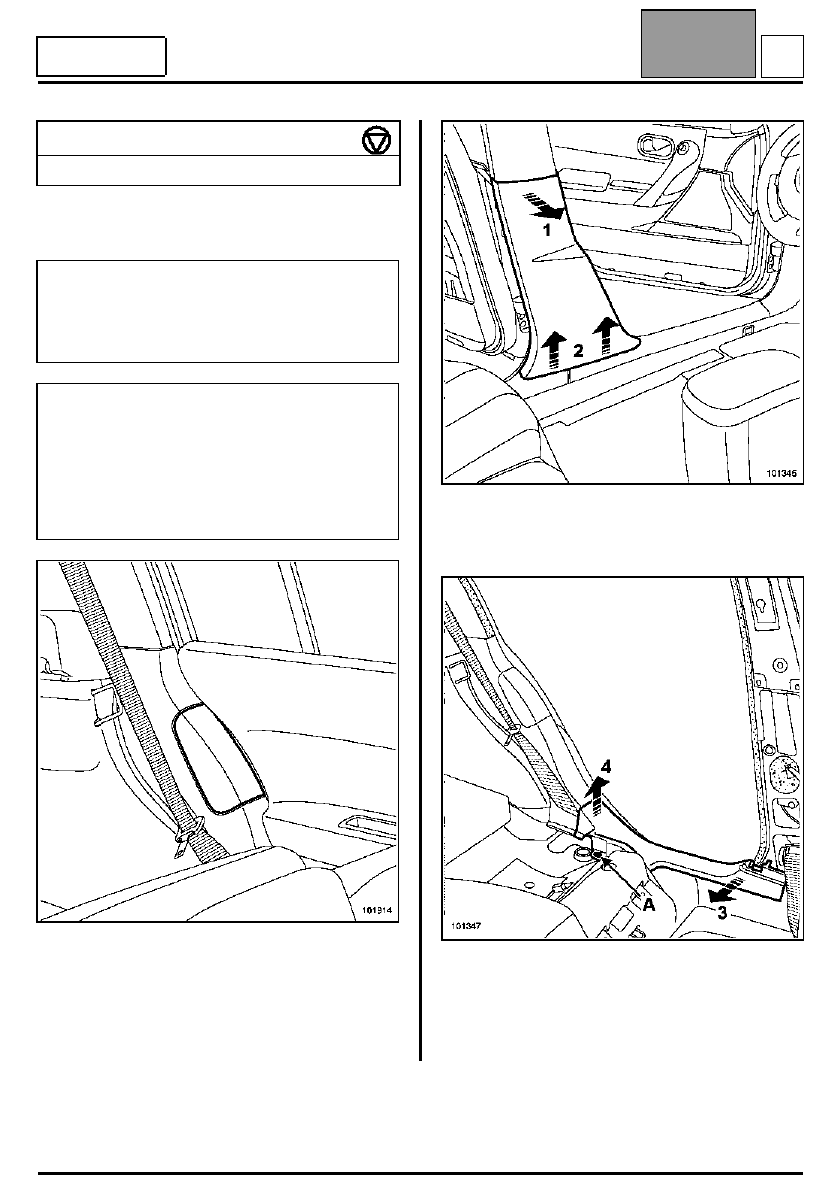

Сдвиньте сиденье вперед.

Снимите заднюю полку.

Отсоедините облицовку в верхней части (1).

Отсоедините обивку (2).

Снимите:
– подушку заднего сидения,
– держатель (A) при помощи щипцов для снятия

держателей обивок и облицовок.

Отсоедините от фиксаторов облицовку (3) и (4).

МОМЕНТ ЗАТЯЖКИ, Н.м

Болты крепления ремня безопасности

21

ВНИМАНИЕ!
Если при ударе ремни были пристегнуты, они
подлежат обязательной замене. При малейшем
сомнении в правильности прилегания ремня он
подлежит замене.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Если автомобиль оборудован задними боковыми
подушками безопасности (см. рисунок ниже), то
перед тем, как приступать к снятию облицовки,
обязательно заблокируйте с помощью
диагностического прибора ЭБУ подушек
безопасности (соответствующие указания
приведены в главе 88C).

Задний ремень безопасности

59A-9

B

5-ДВЕРНАЯ

МОДИФИКАЦИЯ

Издание 2-е

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Задний ремень безопасности

59A

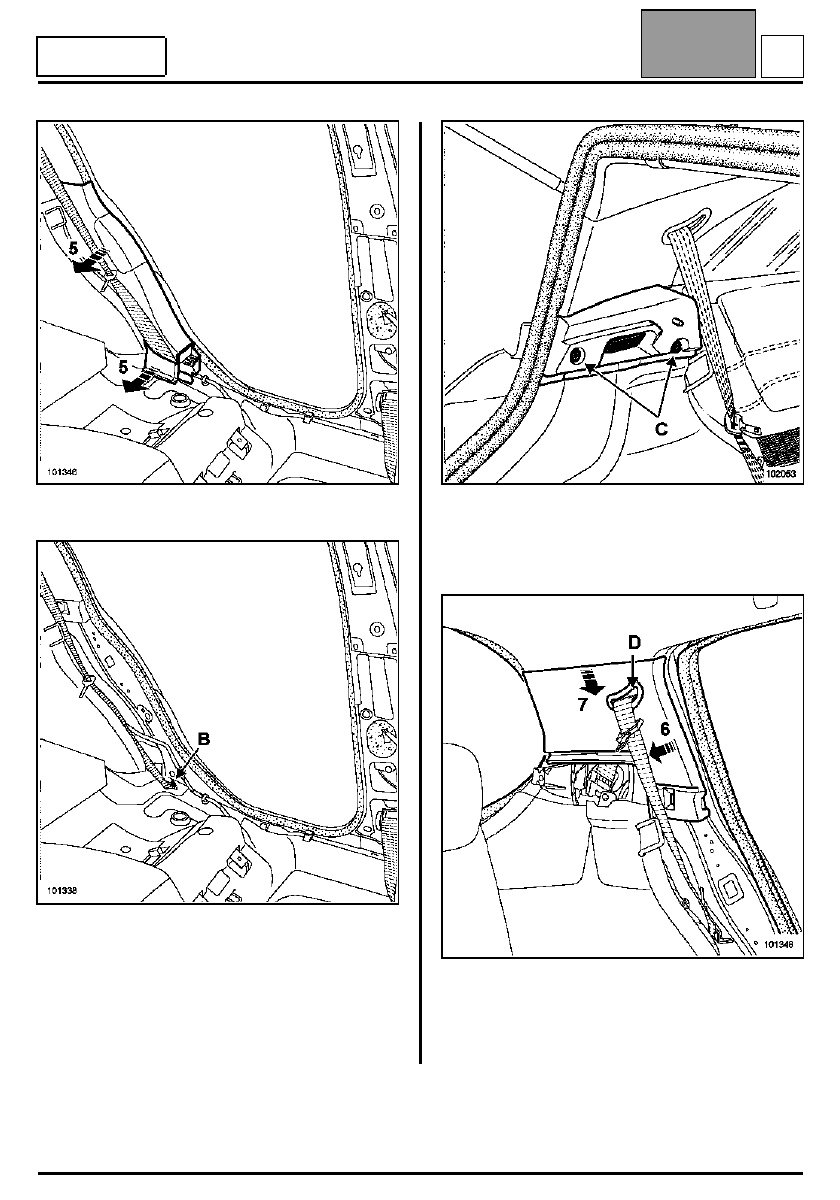

Отсоедините облицовку (5) отжав держатели.

Отверните болты крепления кронштейнов ремня
безопасности (B).

Выверните болты (C).

Отсоедините колодку проводов от фонаря
освещения багажного отделения.

Отсоедините облицовку (6), отжав держатели.

Снимите:
– облицовку (7),
– ремень безопасности через отверстие (D).

59A-10

B

5-ДВЕРНАЯ

МОДИФИКАЦИЯ
