Renault Megane 2. Руководство - часть 88

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Передние ремни безопасности

59A

59A-3

3-ДВЕРНАЯ

МОДИФИКАЦИЯ

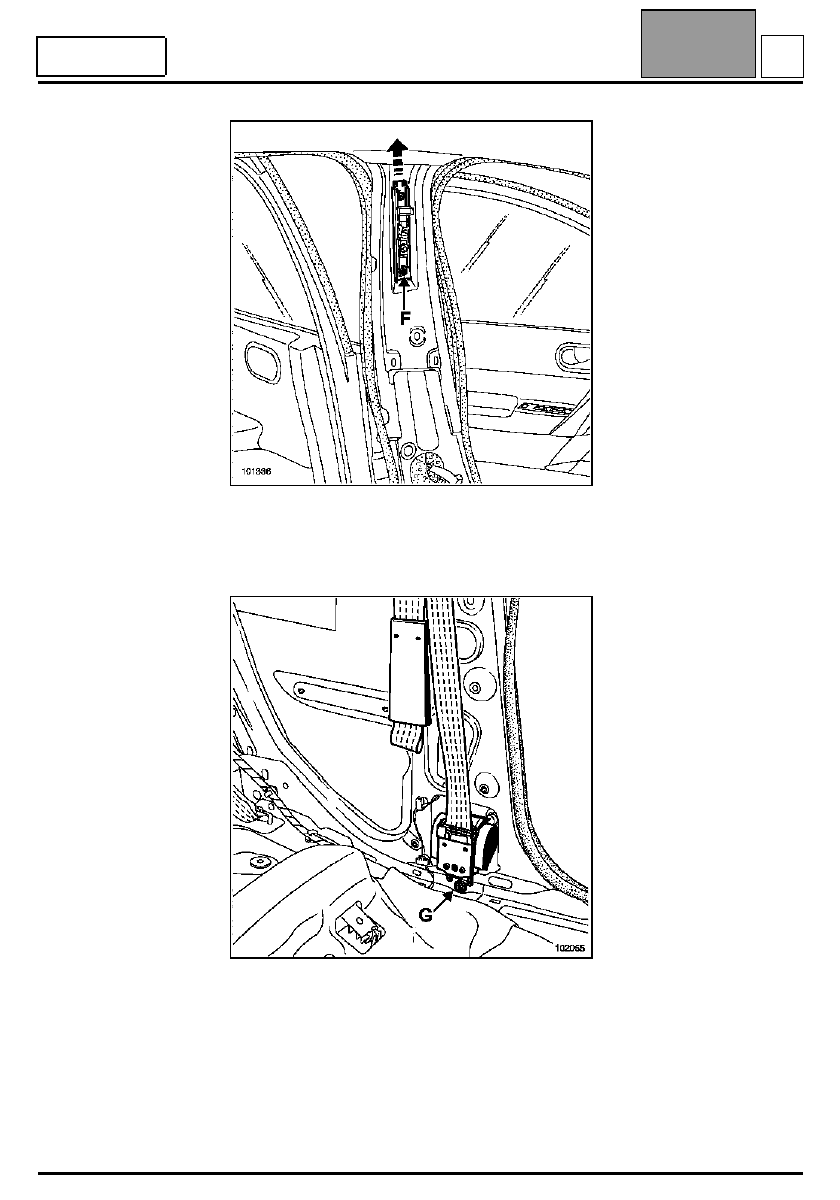

Отверните болт крепления механизма регулировки
ремня безопасности по высоте (F).

Снимите узел, сдвинув его вверх.

Отверните болт крепления катушки ремня
безопасности (G).

УСТАНОВКА

Затяните болты требуемым моментом.

Установка производится в порядке, обратном
снятию.

Издание 2-е

A

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Передние ремни безопасности

59A

СНЯТИЕ

Сдвиньте вперед переднее сиденье.

Отсоедините ремень безопасности, нажав на
стопор (A).

Отсоедините облицовку в верхней части (1).

Отсоедините облицовку средней стойки (2).

Отсоедините от фиксаторов облицовку (3) и (4).

МОМЕНТ ЗАТЯЖКИ, Н.м

Болт крепления ремня безопасности

21

ВАЖНОЕ ЗАМЕЧАНИЕ:
В случае срабатывания преднатяжителей
ремней безопасности преднатяжители и ремни
безопасности подлежат обязательной замене,
если ремни были пристегнуты. При малейшем
сомнении в правильности прилегания ремня он
подлежит замене.

Передние ремни безопасности

59A-4

A

5-ДВЕРНАЯ

МОДИФИКАЦИЯ

Издание 2-е

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Передние ремни безопасности

59A

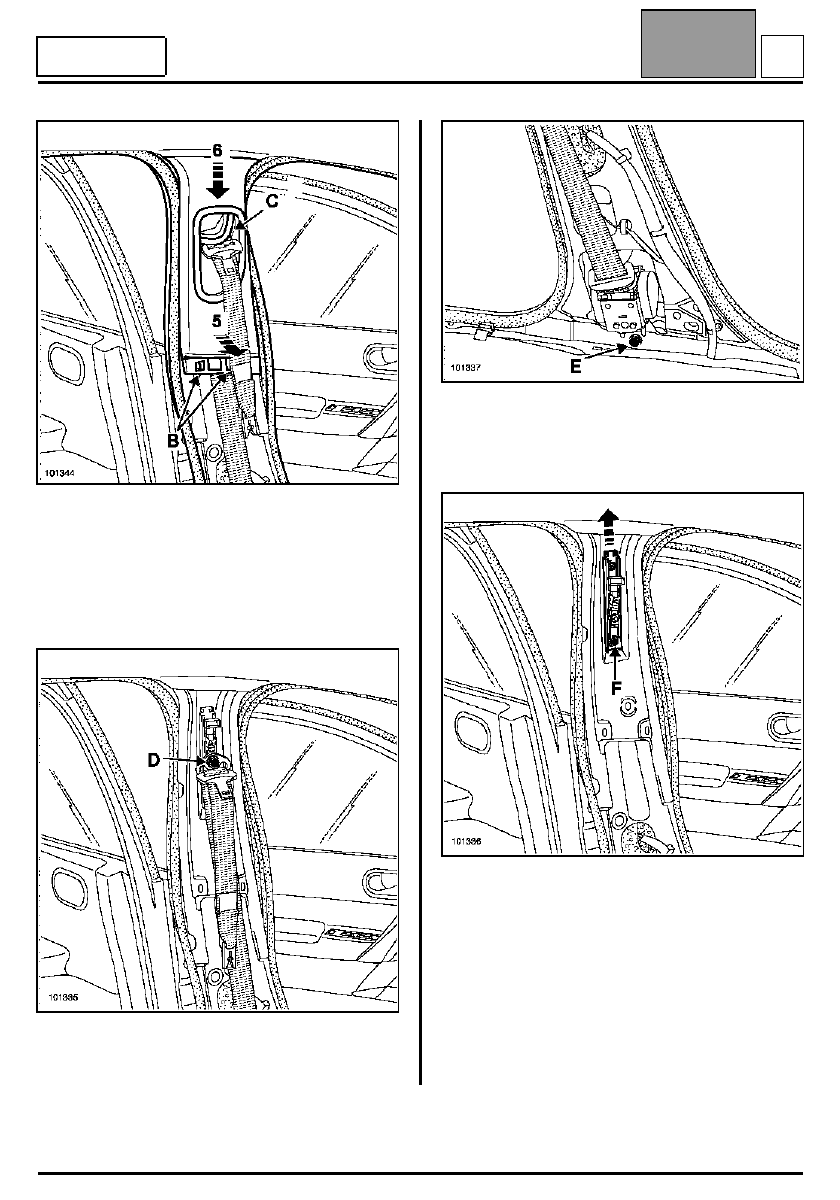

Частично отсоедините уплотнители дверей.

Отсоедините нижние фиксаторы (B).

Снимите:
– облицовку (5) и (6),
– ремень безопасности через отверстие (C).

Отверните болт крепления направляющей ремня
безопасности (D).

Отверните болт крепления катушки ремня
безопасности (E).

Отсоедините катушку ремня безопасности.

Отверните болт крепления механизма регулировки
ремня безопасности по высоте (F).

Снимите узел, сдвинув его вверх.

УСТАНОВКА

Затяните болты требуемым моментом.

Установка производится в порядке, обратном
снятию.

59A-5

A

5-ДВЕРНАЯ

МОДИФИКАЦИЯ

Издание 2-е

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Задний ремень безопасности

59A

Задний ремень безопасности

59A-6

3-ДВЕРНАЯ

МОДИФИКАЦИЯ

СНЯТИЕ

Сдвиньте сиденье вперед.

Снимите заднюю полку.

Отверните болты (A).

Снимите полку.

Отсоедините колодку проводов от фонаря
освещения багажного отделения.

Снимите верхнюю облицовку (1).

Отсоедините облицовку передней панели
порога (2).

МОМЕНТ ЗАТЯЖКИ, Н.м

Болты крепления ремня безопасности

21

ВНИМАНИЕ!
Если при ударе ремни были пристегнуты, они
подлежат обязательной замене. При малейшем
сомнении в правильности прилегания ремня он
подлежит замене.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Если автомобиль оборудован задними боковыми
подушками безопасности, то перед тем, как
приступать к снятию облицовки, обязательно
заблокируйте с помощью диагностического
прибора ЭБУ подушек безопасности
(соответствующие указания приведены в
главе 88C).

Издание 2-е

B
