АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Диагностика - Вводная часть

23A

См. АПН №1

DP094101.0

23A-3

SIEMENS TA2000

№ ПРОГРАММЫ: 94

№ Vdiag: 10

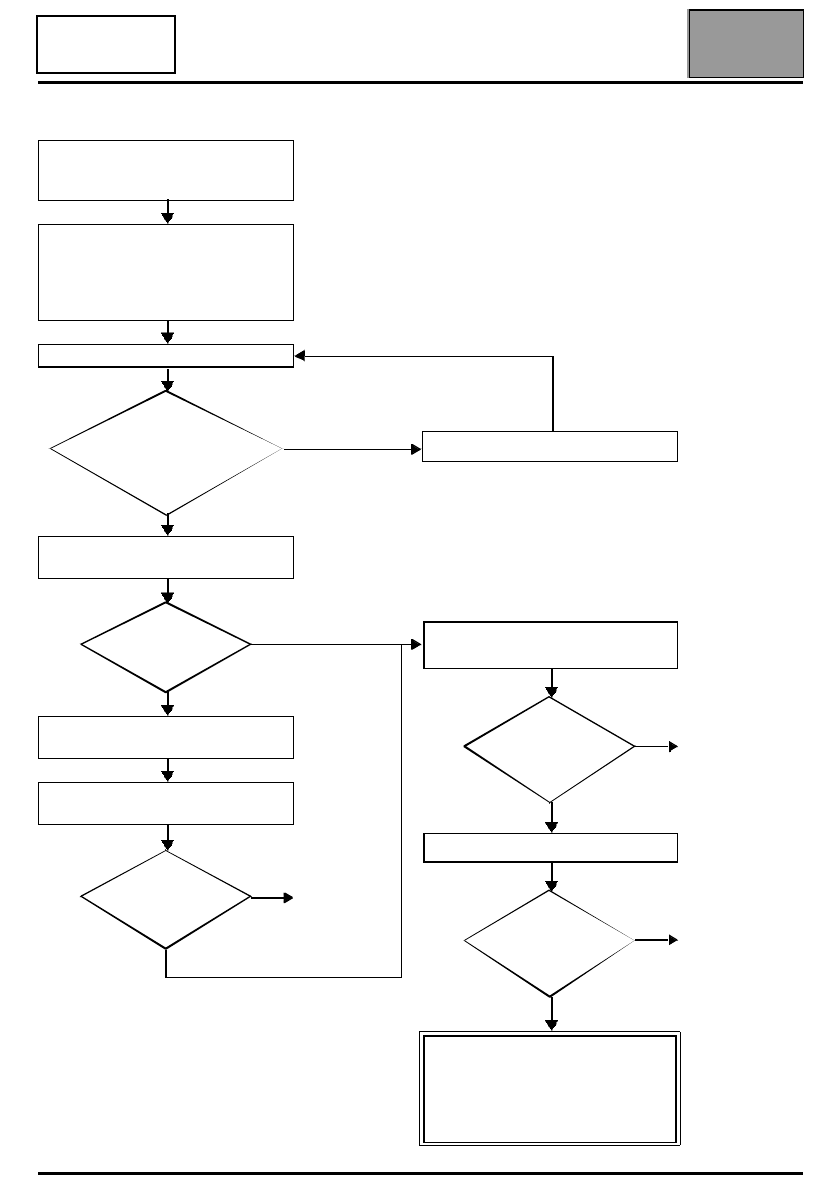

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте бланк карточки

диагностики системы (имеется

в памяти диагностического

прибора CLIP и в Руководстве по

ремонту или Технической ноте)

Подключите прибор CLIP

нет

Ведется ли обмен

информацией

с  электронным блоком

управления?

да

Считывание кодов

неисправностей

нет

Наличие

неисправностей

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

нет

Признак

неисправности

сохранился

Неисправ-
ность
устранена

да

Выполните контроль

соответствия

нет

Признак

неисправности

сохранился

Неисправ-
ность
устранена

да

Используйте АПН

нет

Признак

неисправности

сохранился

Неисправ-
ность
устранена

да

Обратитесь в службу

технической поддержки

Techline с предоставлением

ей заполненной карточкой

диагностики

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Диагностика - Вводная часть

23A

23A-4

SIEMENS TA2000

№ ПРОГРАММЫ: 94

№ Vdiag: 10

Предъявление этой карточки обязательно:

●

При обращении за помощью в службу технической поддержки Techline.

●

Для подачи запроса на разрешение завода-изготовителя, при замене детали, требующей
обязательного разрешения.

●

Она прилагается к "поднадзорным" деталям при возврате на завод-изготовитель. Таким
образом, наличие карточки диагностики является условием гарантийного возмещения и
способствует лучшему анализу снятых деталей.

6. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

При любых работах на элементах систем необходимо соблюдать правила безопасности для
предотвращения ущерба для материальной части и травматизма:
– Убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение работы ЭБУ,

если батарея недостаточно заряжена.

– Пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

7. ПРИНЯТЫЕ СОКРАЩЕНИЯ

АБС: Антиблокировочная

система

АПН:

Алгоритм поиска неисправностей

APC:

После замка зажигания

АКП:

Автоматическая коробка передач

CAN: Мультиплексная

сеть

CC: Короткое

замыкание

CO: Разомкнутая

цепь

D: Движение
P/N:

Положение "Стоянка/ нейтраль"

R: Задний

ход

5. КАРТОЧКА ДИАГНОСТИКИ

ВНИМАНИЕ:

ВНИМАНИЕ!
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией
с производителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ОБЯЗАТЕЛЬНО КАЖДЫЙ РАЗ ПРИ

ПРОВЕДЕНИИ ДИАГНОСТИКИ.

DP094101.0

Перечень поднадзорных деталей: Электронный блок управления

КАРТОЧКА ДИАГНОСТИКИ

Система: Автоматическая коробка передач или механическая коробка передач

с автоматическим управлением

Страница 1/2

●

Идентификационные данные

Дата

2

0

Кем заполнена карточка

ИНА

Двигатель

Диагностический прибор

CLIP

Версия обновления

●

Ощущения клиента

681

Передачи не
переключаются

622

Шум

679

Крутящий момент
не передается на ведущие
колеса

680

Пробуксовка

675

Горит сигнальная лампа

682

Двигатель не развивает
полной мощности

683

Удары или рывки

684

"3H"

685

Самопроизвольное
переключение передач

Прочее

Дополнительные сведения:

●

Условия, при которых появляются указанные владельцем неисправности

005

Во время движения

004

Периодически

008

При замедлении

007

При разгоне

009

Внезапно

010

Постепенное ухудшение
работы

Прочее

Дополнительные сведения:

●

Документация, использованная при диагностике

Используемый метод диагностики

Виды руководств
по диагностике:

Руководство
по ремонту

Техническая нота

Компьютерная
диагностика

№ руководства по диагностике:

Используемая электросхема

№ Технической ноты
Схемы электрооборудования:

Прочая документация

Название и/или обозначение:

FD 12

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию - страницу распечатать или сделать

копию

Считать с помощью диагностического прибора (окно идентификации):

КАРТОЧКА ДИАГНОСТИКИ

Система: Автоматическая коробка передач или механическая коробка передач

с автоматическим управлением

Страница 2/2

●

Идентификационные данные ЭБУ и замененных деталей системы

Складской номер детали 1

Складской номер детали 2

Складской номер детали 3

Складской номер детали 4

Складской номер детали 5

Складской номер ЭБУ

Номер по каталогу поставщика

Номер программы

Версия программного обеспечения

№ калибровки:

Версия программного обеспечения диагностики:

●

Неисправности, выявленные с помощью диагностического прибора

№

неисправности

Присутствует

Запомненная

неисправность

Наименование неисправности

Описание

●

Условия появления неисправности

№ состояния или

параметра

Наименование параметра

Значение

Единица

измерения

●

Специальные сведения о системе

Описание:

●

Дополнительная информация

№ коробки передач

Если автомобиль оснащен автоматической коробкой
передач, какой режим используется (автоматический/
полуавтоматический)?
При переключении каких передач проявляется
неисправность?
Результаты проверки уровня масла в коробке передач

Результаты проверки уровня масла по

маслоизмерительному щупу

Внешний вид масла

Есть ли утечка масла?

Нет



 Просачивание



Капельная утечка

Место утечки

тип шума (металлический, шум трущихся
поверхностей и т. д.)
Звуковой сигнализатор включается?

Да

 Нет



По каким причинам было принято решение о замене
ЭБУ?
Перечислите другие замененные детали

Какие другие системы неисправны?

Дополнительные сведения:

FD 12

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию - страницу распечатать или сделать
