ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

146

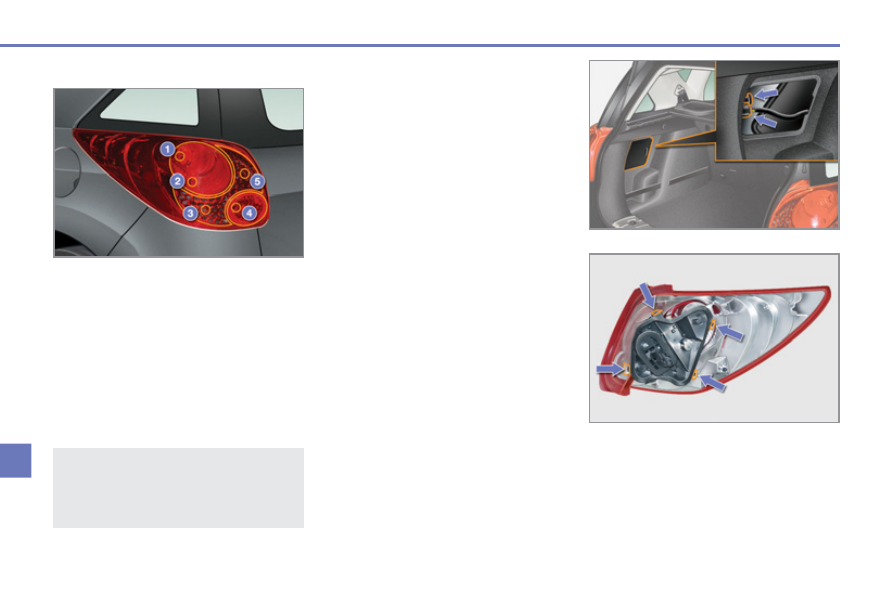

                               Задние световые приборы (SW)

   1.    Фонари стоп-сигнала (P21 W).
  2.    Стояночные огни (R 5 W).
  3.    Указатели поворотов

(PY 21 W с желтой колбой).

  4.    Фонари противотуманные (P21 W).
  5.    Фонари заднего хода (R 10 W).

  Замена ламп
 Пять  ламп  заменяются  с  внешней  стороны

багажного отсека:

   )   снимите крышку, закрывающую доступ к фонарю,
  )   отсоедините от фонаря электрический разъем,
  )   отверните винт крепления фонаря,
  )   извлеките фонарь наружу,

  )   нажмите  на  четыре  язычка  и  выньте

плату с лампами,

  )   поверните лампу на четверть оборота и

замените ее.

 Установка фонаря осуществляется в обрат-

ном порядке.
 Проследите  за  тем,  чтобы  фонарь  точно

стал  на  свои  направляющие,  обеспечиваю-

щие  соосность  его  установки  с  продольной

осью автомобиля.
 Затяните винт достаточно плотно от руки, что-

бы обеспечить непроницаемость фонаря.

 Лампы  с  колбами  желтого  цвета  (ис-

пользуются в фонарях указателей пово-

ротов и боковых повторителях) следует

заменять лампами с аналогичными тех-

ническими параметрами и колбами того

же цвета.

9

!

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

147

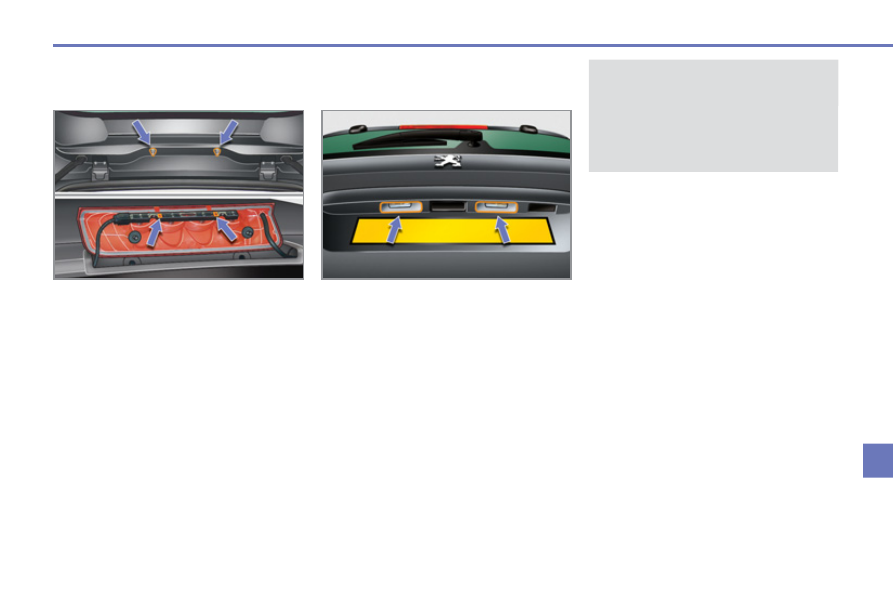

  Замена лампы в фонаре третьего

стоп-сигнала (4 лампы W 5 W)

   )   Отверните обе гайки крепления фонаря.
  )   Извлеките фонарь наружу.
  )   Нажмите на два язычка и выньте плату с

лампами.

  )   Выньте лампу и замените ее.
 Установка фонаря осуществляется в обрат-

ном порядке.
 Затяните винт достаточно плотно от руки, что-

бы обеспечить непроницаемость фонаря.

  Замена лампы в фонаре

регистрационного знака (W 5 W)

   )   Вставьте снаружи тонкую отвертку в одно

из отверстий рассеивателя фонаря.

  )   Протолкните  его  наружу,  чтобы  снять  с

фиксаторов.

  )   Снимите рассеиватель.
  )   Выньте лампу и замените ее.

  Мойка под высоким напором
 При попытке смыть с кузова въевшуюся

грязь высоконапорной струей не направ-

ляйте ее на оптические блоки, на свето-

вые приборы и на края их стекол, чтобы

не повредить их защитное лаковое пок-

рытие и уплотнительные прокладки.

9

!

i

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

148

 Компания  "Автомобили PEUGEOT" не

несет  ответственности  за  расходы  по

устранению  неисправностей  Вашего

автомобиля,  вызванных  установкой  до-

полнительного электрооборудования, не

изготовленного и не рекомендованного к

использованию  компанией  "Автомобили

PEUGEOT", либо установленного с нару-

шением ее рекомендаций. В особенности

это  относится  к  включенному  дополни-

тельному электрооборудованию, потреб-

ляющему в сумме ток более 10 мА.

  Подключение

дополнительных

электроприборов
 Система электрооборудования Вашего

автомобиля рассчитана на работу как

со стандартным оборудованием, так и

с дополнительными устройствами.
 Прежде чем устанавливать на свой авто-

мобиль дополнительные электроприборы

или электронные устройства, проконсуль-

тируйтесь  в  сервисной  сети PEUGEOT

или в специализированном техцентре.

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

ПРЕДОХРАНИТЕЛЯ

 Порядок действий по замене сгоревшего пре-

дохранителя  новым  для  восстановления  ра-

ботоспособности соответствующей функции.

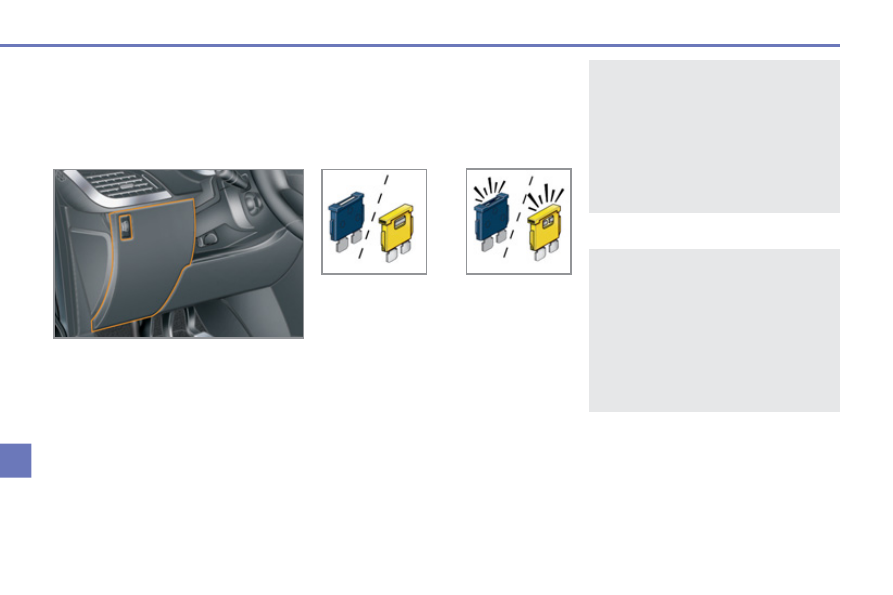

  Доступ к инструментам

 Пинцет для извлечения предохранителя рас-

положен  на  нижней  стороне  крышки  блока

предохранителей панели приборов.
 Чтобы достать его:
   )   снимите  крышку  с  фиксаторов,  потянув

за ее верхнюю часть,

  )   полностью выньте крышку,
  )   возьмите пинцет.

  Замена предохранителя

 Перед заменой сгоревшего предохранителя

необходимо  выяснить  и  устранить  причину

неисправности.
   )   Найдите неисправный предохранитель по

внешнему виду его плавкого элемента.

   )   Для  замены  предохранителя  пользуй-

тесь специальным пинцетом.

  )   Всегда  заменяйте  сгоревший  электри-

ческий  предохранитель  предохраните-

лем того же номинала.

  )   Соответствие предохранителя проверяй-

те по номеру на блоке, по указанному на

нем  номиналу  и  по  приведенным  ниже

таблицам.

  Исправный

  Сгоревший

9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

149

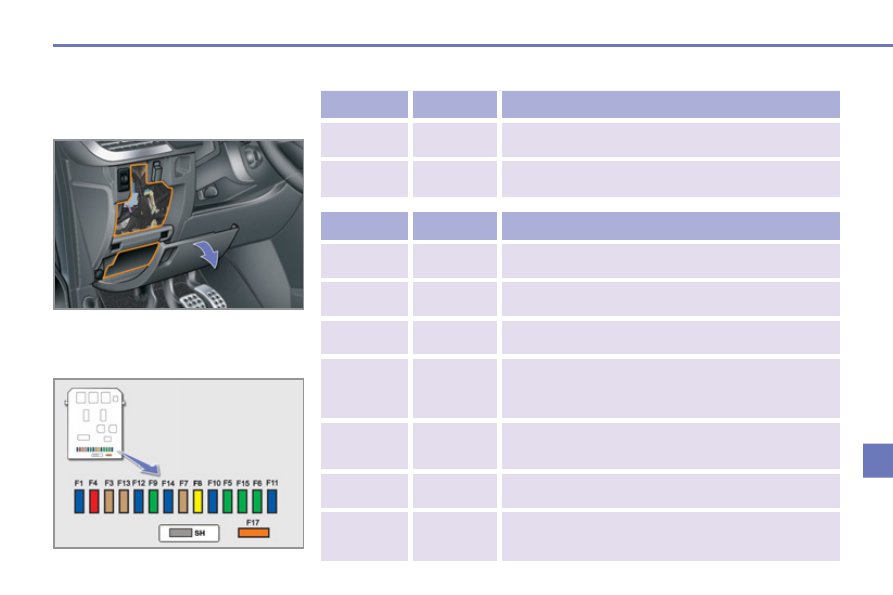

  Предохранители панели приборов

 Блок  предохранителей  расположен  под  па-

нелью приборов с левой стороны.

  Доступ к предохранителям
   )   см. раздел "Доступ к инструментам".

  Перечень предохранителей

   Номер

предохранителя       Номинальный ток

   Защищаемая цепь

   G39

   20 A

 Свободен.

   G40

   20 A

 Обогрев сидений водителя и пассажира.

   Номер

предохранителя       Номинальный ток

   Защищаемая цепь

   F1

   15 A

 Очиститель заднего стекла

   F2

   -

 Свободен.

   F3

   5 A

 ЭБУ подушек безопасности и пиротехнические

натяжители.

   F4

   10 A

 Контактор педали сцепления, диагностический разъем,

светочувствительное зеркало заднего вида, кондиционер

воздуха, датчик положения рулевого колеса, насос для

подачи присадки в сажевый фильтр (на дизелях).

   F5

   30 A

 Электрические стеклоподъемники, задние импульсные

электростеклоподъемники, шторка панорамной крыши

(на SW).

   F6

   30 A

 Передние импульсные электростеклоподъемники,

питание привода боковых зеркал заднего вида.

   F7

   5 A

 Плафоны передний и задний, плафоны индивидуального

освещения, подсветка на противосолнечном козырьке,

подсветка перчаточного ящика.
