292

Г л а в а 12  Б о р т о в о е  э л е к т р о о б о р у д о в а н и е

Подкапотный монтажный блок

№

Рабочий контур

Обозначение

реле

1

Вентилятор систомы охлаждения

К11 Х125

2

Вентилятор системы охлаждения

К12 Х125

3

Насос омывателей фар

К7 Х125

4

Противотуманные фары

К16 Х125

5

Передние очистители (медленно/быстро)

К5 Х125

6

Передние очистители

(включение/выключение)

К6_Х125

7

Вентиляция салона

К15 Х125

8

Подогрев топливного фильтра

(дизельные модели)

К14_Х125

9

Стартер

К1 Х125

10

Вентилятор системы охлаждения

К13 Х125

11

Компрессор К/В

К8 Х125

12

ЕСМ

К2 Х125

13

Топливный насос

К10 Х125

14

Клемма 15

КЗ Х125

1 2

Размещение реле в

салонном монтаж­

ном блоке

3

Салонный монтажный блок

№

Рабочий контур

Обозначение реле

1

Обогрев заднего стекла

КЗ Х131

2

Клемма 15

К1 Х131

3

Клемма 15а

К2 Х131

М о щ н о с т н ы е  х а р а к т е р и с т и к и  л а м п  б о р т о в ы х

о с в е т и т е л ь н ы х приборов

Осветительные приборы

Тип

Мощность

ламп, Вт

Фары ближнего света

Н1

55

Фары ближнего света ксенонового типа

D2S

35

Фары дальнего света

Н7

55

Парковочные огни

W

5

Передние указатели поворотов (Aslra)

Н

21

Передние указатели поворотов, фары

ксенонового типа

PY

21

Передние указатели поворотов (Zafira)

НЗ

21

Противотуманные фары

w

55

Повторители указателей поворотов

PY"

5

Задние указатели поворотов

Р

21

Задние габаритные огни/стоп-сигналы

Р

21

Задние габаритнее огни "

Р

21

Задний туманный фонарь

Р

21

Огни заднего хода

Р

21

" Для моделей Zafira - Р

31

 Данные лампы выполняют обе функции: при включении зад­

них габаритных огней лампа горит в пол накала, при нажатии
на педаль тормоза свет лампы достигает полной яркости све­

чения. Яркость свечения лампы в режиме габаритных огней

можно отрегулировать.

31

 Яркость свечения габаритных огней можно отрегулировать

(модели Astra).

Расшифровка буквенных обозначений:
Н1-Н7 галогенные лампы;
Р штыковой цоколь;

W стеклянный цоколь;
Y оранжевый свет.
Замечание: Перечень устанавливаемого на автомобиле элек­

трооборудование определяется комплектацией конкретной

модели. В случае необходимости обращайтесь к Руковод­
ству по эксплуатации или в отдел поставок фирменной СТО
компании Opel.

У с и л и е затягивания резьбовых  с о е д и н е н и й ,  Н м

Гайка крепления рычага стеклоочистителя
ветрового стекла (модели Astra) 17
Гайка крепления рычага стеклоочистителя
ветрового стекла (модели Zafira) 14
Гайка крепления рычага стеклоочистителя
заднего стекла 9
Болты крепления привода стеклоочистителей 9
Крепежная гайка основания антенны 5

1 Общая информация

Внимание: Прежде чем приступать к
обслуживанию компонентов систем бор­
тового электрооборудования ознакомь­
тесь с требованиями правил техники бе­

зопасности при работе с электрически­
ми приборами.
Автомобиль оборудован 12-вольтной

бортовой системой электропитания с
заземлением по отрицательному полю­
су. Подача электроэнергии к осветитель­
ным приборам и прочим потребителям
осуществляется от аккумуляторной ба­
тареи свинцово-кислотноготипа, подза­
рядка которой производится от генера­
тора переменного тока. Все компонен­

ты соединегы между собой проводами,

большинство контактных разъемов це­

пей бортового электрооборудования из­

готовлены из пластмассы и являются
многоконтактными. Надежность сочлене­
ния половин таких разъемов обеспечи­
вается защелкиванием стопорных языч­
ков вмонтированных в штекеры фикса­
торов. Прежде чем рассоединить такой

разъем предварительно внимательно
изучите его конструкцию - часто опре­

делить способ фиксации его половин на

глаз совсем не просто; некоторые разъе­
мы оборудованы несколькими стопорны­
ми узлами. Тяните только за штекер, а
ни в коем случае не за жгут электропро­
водки, во избежание случайного повреж­

дения вмонтированных в разъем контак­

тных клемм.

В настоящей Главе приводится описа­

ние процедур ремонта и обслуживания
электрических компонентов, установлен­
ных на автомобиле и не имеющих не­
посредственного отношения к работе

двигателя. Информация по обслужива­

нию таких компонентов, как аккумулятор­
ная батарея, генератор и стартер при­
ведена в Главе 5, посвященной систе­
мам электрооборудования двигателя.
Прежде чем приступать к обслуживанию
компонентов бортового электрооборудо­
вания, во избежание получения электри­
ческого шока, либо возгорания в резуль­
тате случайного короткого замыкания,
следует отсоединить провод от отрица­
тельной клеммы аккумуляторной батареи,
а в некоторых случаях полностью отклю-

Глава 12 Бортовое  э л е к т р о о б о р у д о в а н и е

293

чить батарею - в обязательном порядке

следуйте рекомендациям, приведенным

в Главе 5. Регулярно проверяйте состо­

яние жгутов электропроводки и надеж­

ность крепления их в промежуточных

фиксаторах, хомутах и обвязках. Следи­

те, чтобы изоляция проводов не проти­

ралась при контакте с расположенными

по соседству со жгутом компонентами.

2 Поиск причин отказов

электрооборудования

Внимание: Описанные ниже процеду­

ры могут быть использованы для поис­

ка и устранения неисправностей в про­

стых электрических цепях не связанных

с электронными схемами управления.

Кроме того, их необходимо производить

осторожно, чтобы случайно не вызвать

короткое замыкание, что легко может

привести к выходу из строя дорогосто­

ящих электронных систем!

Типичный электрический контур состо­

ит из потребителя электроэнергии (ра­

бочего компонента), набора выключате­

лей, реле, исполнительных электромото­

ров, предохранителей, плавких вставок/

прерывателей цепи, имеющих отношение

к работе данного компонента, а также со­

единительной электропроводки, ее кон­

тактных клемм и разьемов. С целью об­

легчения выполнения диагностических

процедур в конце Руководства приведе­

ны схемы электрических соединений

различных систем электрооборудования

автомобиля.

Прежде чем приступать к поиску причин

отказа вышедшего из строя потребите­

ля электроэнергии, внимательно изучи­

те соответствующую электрическую схе­

му, постарайтесь как можно яснее пред­

ставить себе принцип функционирования

компонентов, входящих в состав подо­

зреваемого контура, прежде чем прибе­

гать к использованию диагностического

оборудования. Составители настоящего

Руководства рекомендуют при малей­

шем сомнении в собственных силах об­

ращаться на СТО компании Opel.

Наиболее распространенными причина­

ми отказов являются:

• Ослабление клеммных соединений

или их окисление;
• Выход из строя предохранителя или

плавкой вставки;

• Обрыв проводов при проведении

работ по техническому обслуживанию и

ремонту (обрыв в электрической цепи,

вызванный другими внешними причина­

ми встречается крайне редко);

• Короткое замыкание, возникающее,

как правило, в связи с нарушением це­

лостности изоляции электропроводки,

что в обязательном порядке приводит к

выходу из строя соответствующих пре­

дохранителей/плавких вставок;

• Внутренние неисправности потреби­

телей электроэнергии или других про­

межуточных элементов электрической

цепи.

Простейшим способом диагностики яв­

ляется визуальный осмотр. Прежде чем

приступать к более глубоким и сложным

проверкам осмотрите наиболее вероят­

ные места возникновения неисправнос­

ти - клеммные зажимы аккумуляторной

батареи, монтажный блок предохраните­

лей, открытее участки жгутов электро­

проводки и места их крепления в про­

межуточных фиксаторах, проверьте так

же исправность электрических лам.

Причину отказа могут также подсказать

сопутствующие признаки.

Ослабление контакта в клеммных соеди­

нениях или их сильное окисление при­

водит к отказам нестабильного характе­

ра и часто сопровождается падением

напряжения на соответствующем участ­

ке цепи - контрольные лампы и лампы

осветительных приборов горят в полна­

кала. Простейшая проверка цепи, выпол­

няемая путем подергивания различных

участков электропроводки соответству­

ющего контура. Для устранения окисле­

ния контактных клемм штекерных разье­

мов электропроводки несколько раз рас­

соедините и снова соедините разьемы.

Сильное окисление необходимо удалить

при помощи специальных приспособле­

ний, наждачной бумаги или техническо­

го спирта.

Короткое замыкание в цепи приводит к

постоянно повторяющемуся перегора­

нию предохранителей/плавких вставок.

Обрыв цепи приводит к устойчивому

отказу, как правило, без видимых причин.

Предохранители остаются исправными,

внешние следов повреждений практи­

чески незаметно. Постарайтесь припом­

нить, производились ли какие-либо опе­

рации внутри двигательного отсека или

других отделениях автомобиля с момен­

та последнего исправного функциониро­

вания соответствующей системы. Вни­

мательно осмотрите проводку, аккурат­

но потяните провода с целью выявле­

ния обрыва. Если же сгорел предохра­

нитель данной системы, а после его за­

мены функционирование системы не

возобновилось - скорее всего вышел из

строя какой-либо элемент, включенный

в данную цепь.

Найти причину отказа можно при помо­

щи простого диагностического оборудо­

вания. К числу такого оборудования мож­

но отнести универсальный измеритель

цепи/вольтметр (для некоторых прове­

рок также подойдет 12-вольтная лампа

с комплектом соединительных прово­

дов), лампу-пробник с индивидуальным

источником питания (иногда называемую

также измерителем проводимости), ом­

метр, источник питания с комплектом

соединительных проводов, а также набор

проводов-перемычек, оборудованных

различного типа соединительными клем­

мами и, желательно, встроенным преры­

вателем цепи или предохранителем (для

шунтирования подозрительных участков

цепи или электрических компонентов).

Однако необходимо всегда помнить, что

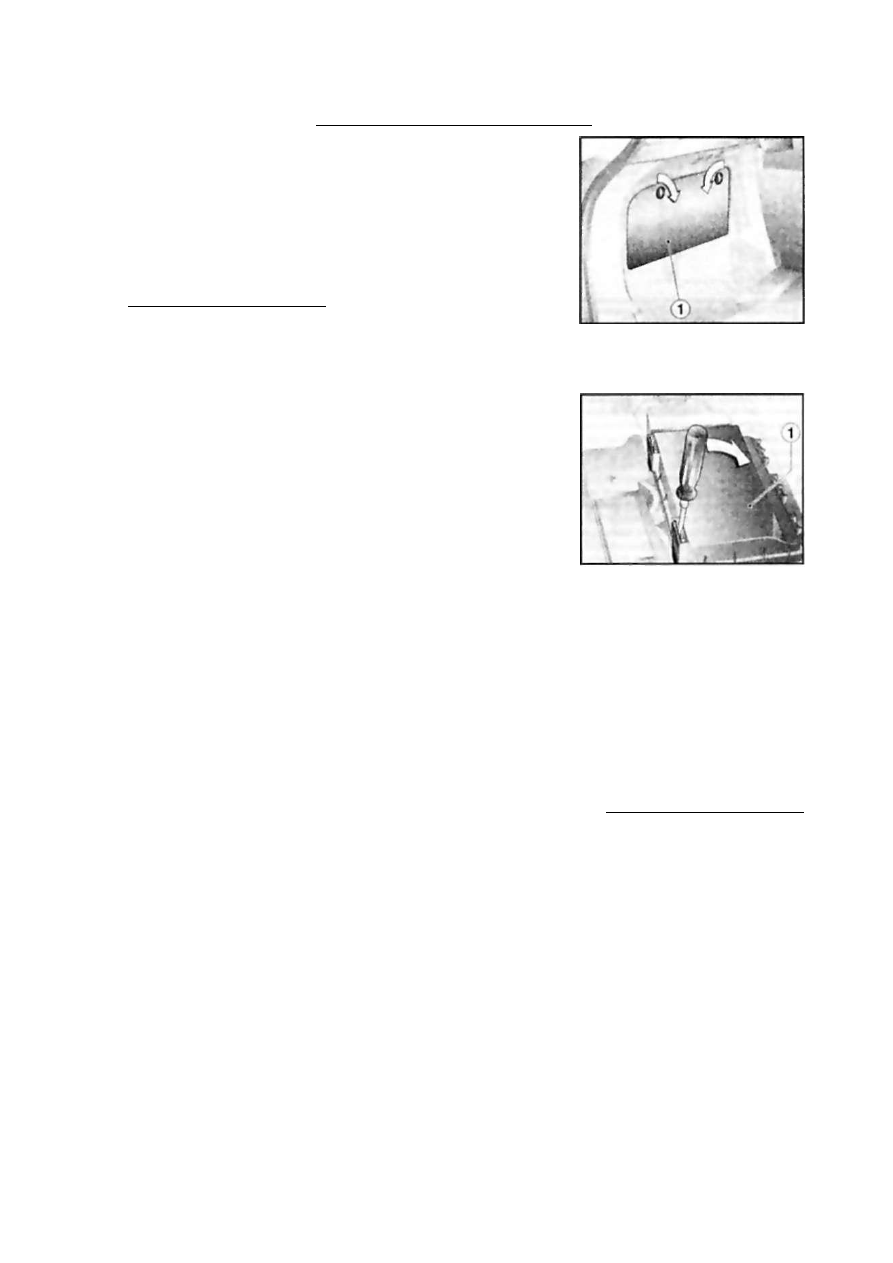

3.3 Крышка (1) салонного монтажного

блока продохранителей (модели Astra)

- стрелками показано направление

поворота фиксаторов для снятия

крышки

3.4 Снятие крышки (1) подкапотного

монтажного блока предохранителей

неправильное подсоединение диагнос­

тического оборудования или слабое зна­

ние электрических схем и основ элект­

рофизики может привести к выходу из

строя других электрических цепей и по­

требителей. Тестирование систем со­

временных автомобилей лучше доверить

специалистам сервисной станции, кото­

рые обладают необходимыми навыками

и имеют в своем распоряжении все не­

обходимое оборудование.

3 Предохранители - общая

информация

1 Для защиты контактных цепей элек­

трооборудования автомобиля могут при­
меняться различные комбинации пре­

дохранителей, прерывателей цепи и

плавких вставок.
2 На рассматриваемых моделях авто­

мобилей большая часть предохраните­

лей (и реле) помещается в монтажном

блоке, расположенном слева в подкапот­

ном пространстве рядом с аккумулятор­

ной батареей. Второй (салонный) мон­

тажный блок вмонтирован в левую бо­

ковину багажного отделения. Оба блока

оборудованы съемными крышками.

3 Для снятия крышки салонного мон­

тажного блока на моделях Astra необхо­

димо повернуть 2 фиксатора, как пока­

зано на солр. иллюстрации открыть и

снять крышку. При необходимости

вставьте в прорезь фиксаторов монету

204

Г л а в а  1 2  Б о р т о в о е  э л е к т р о о б о р у д о в а н и е

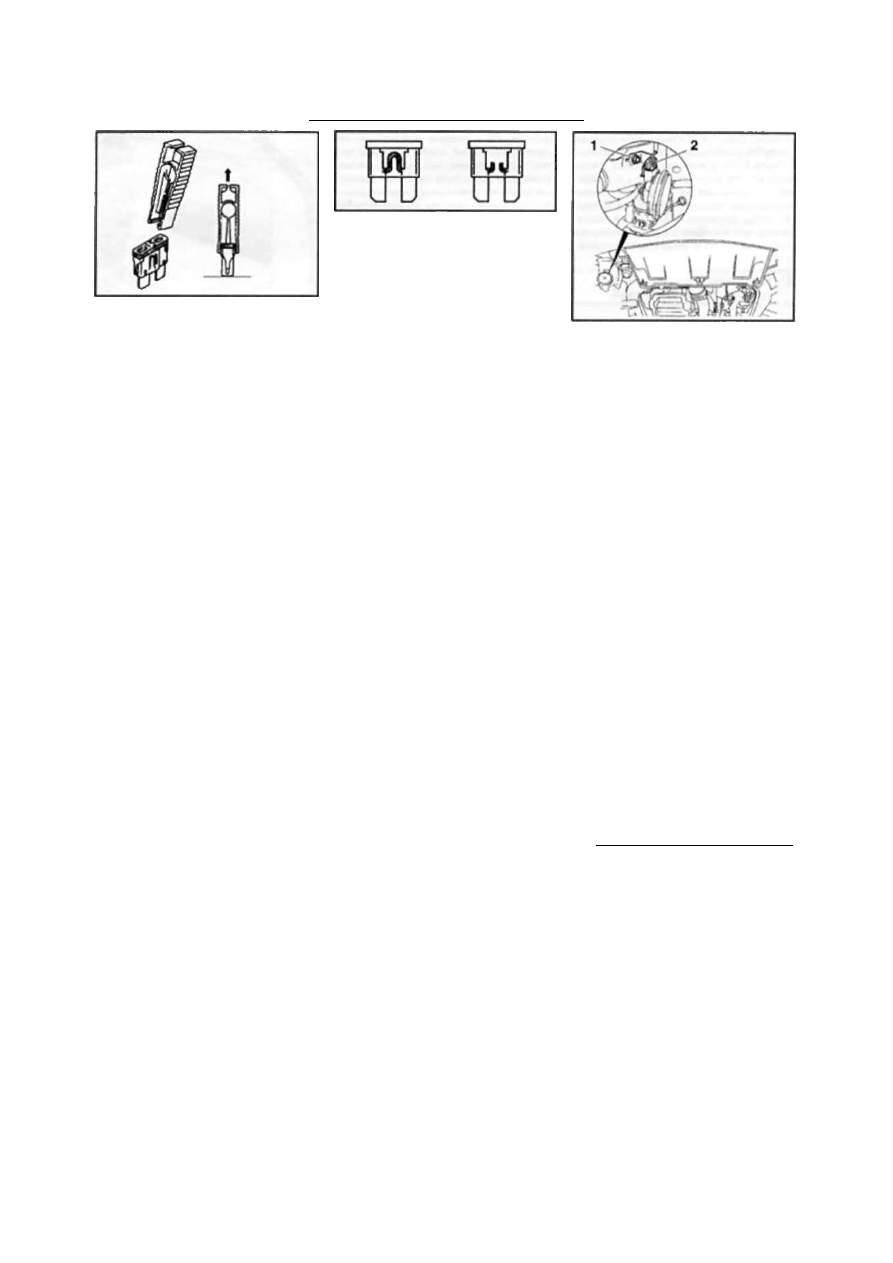

З.ва Специальный зажим  д л я извлече­

ния предохранителей обычно крепится

к внутренней сторона крышки монтаж­

ного блока

или другой подходящий инструмент, под­

деньте крышку при помощи пластмас­

сового клина. На моделях Zafira фикса­
торы крышки имеют другую конструкцию

- их необходимо отжать. Установка про­

изводится в обратном порядке про­
верьте надежность фиксации крышки.

4  Д л я снятия крышки подкапотного

монтажного блока предохранителей не­

обходимо ввести отвертку в соединение
фиксатора и отжать его

 (см. сопр. ил­

люстрацию). Затем откиньте крышку и

снимите ее с блока. При установке про­
следите, чтобы крышка плотно прилега­
ла к монтажному блоку.
5 Каждый отдельный предохранитель
используется для защиты какого-либо
конкретного электрического контура или
нескольких контуров. Идентификацион­
ная карта со схемой размещения пре­

дохранителей в монтажном блоке обыч­

но подклеивается к крышке последнего,
с внутренней ее стороны (см. также
Спецификации).

6 В монтажных блоках используются

предохранители компактной конструк­
ции, оборудованные штыковыми контак­
тами, и при необходимости легко извле­
каемые из своих гнезд в блоке. Для из­
влечения предохранителей следует ис­
пользовать специальный зажим

 (см.

иллюстрацию З.ва). который находит­
ся 8 салонном монтажном блоке. При
отказе какого-либо из потребителей
электроэнергии в первую очередь все­
гда следует проверить состояние соот­

ветствующего предохранителя. Обычно
корпус предохранителя изготавливает­

ся из прозрачной пластмассы, сквозь
которую легко определить состояние
рабочей перемычки  ( с м . иллюстрацию
З.вЬ)

7 При замене перегоревшего предох­

ранителя строго следите за тем. чтобы
приготовленный сменный элемент соот­

ветствовал по типу вышедшему из строя.
Каждая из электрических цепей имеет

различные рабочие параметры и нужда­
ется в различной степени защиты, по­
этому замена предохранителя, рассчи­
танного на определенную силу тока не
соответствующим ему по параметрам
чревата самыми серьезными послед-

З.бЬ Факт перегорания контактной

перемычки вышедшего из строя

предохранителя легко выявляется при

визуальном осмотре имеющего

полупрозрачный корпус элемента

ствиями (вплоть до возникновения по­
жара). Рабочие параметры предохрани­
теля (номинальная сила тока) обычно
обозначены на его пластмассовом кор­
пусе, кроме того, дополнительно исполь­

зуется цветовая идентификация (см.
Спецификации).
8 Если новый предохранитель сразу же
после установки также выходит из строя,
не имеет смысла производить дальней­
шую его замену, - прежде следует выя­
вить и устранить причину возникновения
перегрузки в цепи. В большинстве слу­
чаев таковой оказывается короткое за­
мыкание соединительной электропро­
водки, вызываемое повреждением ее
изоляции. Запасные предохранители

обычно помещаются в свободных колод­

ках монтажного блока.

4 Реле - общая информация

и проверка исправности

функционирования

О б щ а я  и н ф о р м а ц и я

1 Для подачи электропитания или сиг­

нала управления на некоторые из потре­
бителей электроэнергии в автомобиле
(такие как компоненты системы впрыс­
ка топлива, клаксон, стартер, вентилято­
ре) системы охлаждения, противотуман­
ные фары и пр.) используются реле.
Фактически реле представляет собой
электрический ключ, обеспечивающий
замыкание высоковольтного контура по
низковольтному сигналу В случае выхо­

да реле из строя происходит отказ фун­

кционирования соответствующего по­
требителя. Реле установлены в монтаж­
ных блоках предохранителей (см. Раз­

дел 3). Описание проверки исправнос­

ти функционирования реле приведено
ниже. Вышедшие из строя реле подле­
жат замене.

П р о в е р к а

2 Если не удается выяснить способ
включения реле в соответствующий
электрический контур по схемам элект­

рических соединений (схемы приведе­

ны в конце Руководства), следует по­
мнить, что подход к проверке любого
реле в принципе одинаков во всех слу­
чаях (см. далее).
3 В большинстве случаев к двум из
контактных клемм реле всегда подсое­

динен контур управления. При подаче на

5.4  Д л я снятия рожка клаксона необхо­

димо рассоедините разъем (2) элект­

ропроводки и вывернуть крепежный

болт (1)

эти клеммы низковольтного напряжения
ток начинает циркулировать по обмотке
управления реле, в результате чего про­

исходит замыкание больших контактов

рабочего контура потребителя электро­
энергии. Остальные клеммы являются
клеммами рабочего (ВВ) контура.
4 С целью облегчения идентификации
клемм реле на его корпус обычно нано­
сится пояснительная маркировка с изоб­
ражением схемы подсоединения ключей.
5 Перед снятием реле удостоверьтесь,
что соответствующий контур обесточен.
6 Подсоедините оборудованный пре­

дохранителем провод-перемычку между
одной из клемм управления реле и по­
ложительной клеммой батареи. При по­

мощи второго провода-перемычки за­
землите вторую клемму управления, -
реле должно издать щелчок. Некоторые
репе требуют обязательного соблюде­
ния полярности подключения, - если
щелчка не произошло, попробуйте поме­

нять полярность подключения клемм уп­

равления.

7 При подсоединенных проводах-пере­
мычках проверьте наличие проводимос­

ти между клеммами ВВ контура.

8 При отрицательном результате про­

верки замените реле.

5 Снятие и установка рожка

клаксона

1 Рожок клаксона установлен с правой

стороны автомобиля под накладкой пе­
реднего бампера.
2 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).

3 Поднимите автомобиль на подъем­
нике и установите на специальные под­
ставки.
4 Рассоедините разъем электропро­

водки

 (см. сопр. иллюстрацию) клак­

сона, выверните крепежный болт и сни­

мите рожок клаксона.

5 Установка производится в порядке,
обратном порядку снятия. По окончании

проверьте исправность функционирова­

ния клаксона.

Г л а в а 12  Б о р т о в о е  э л е к т р о о б о р у д о в а н и е

295

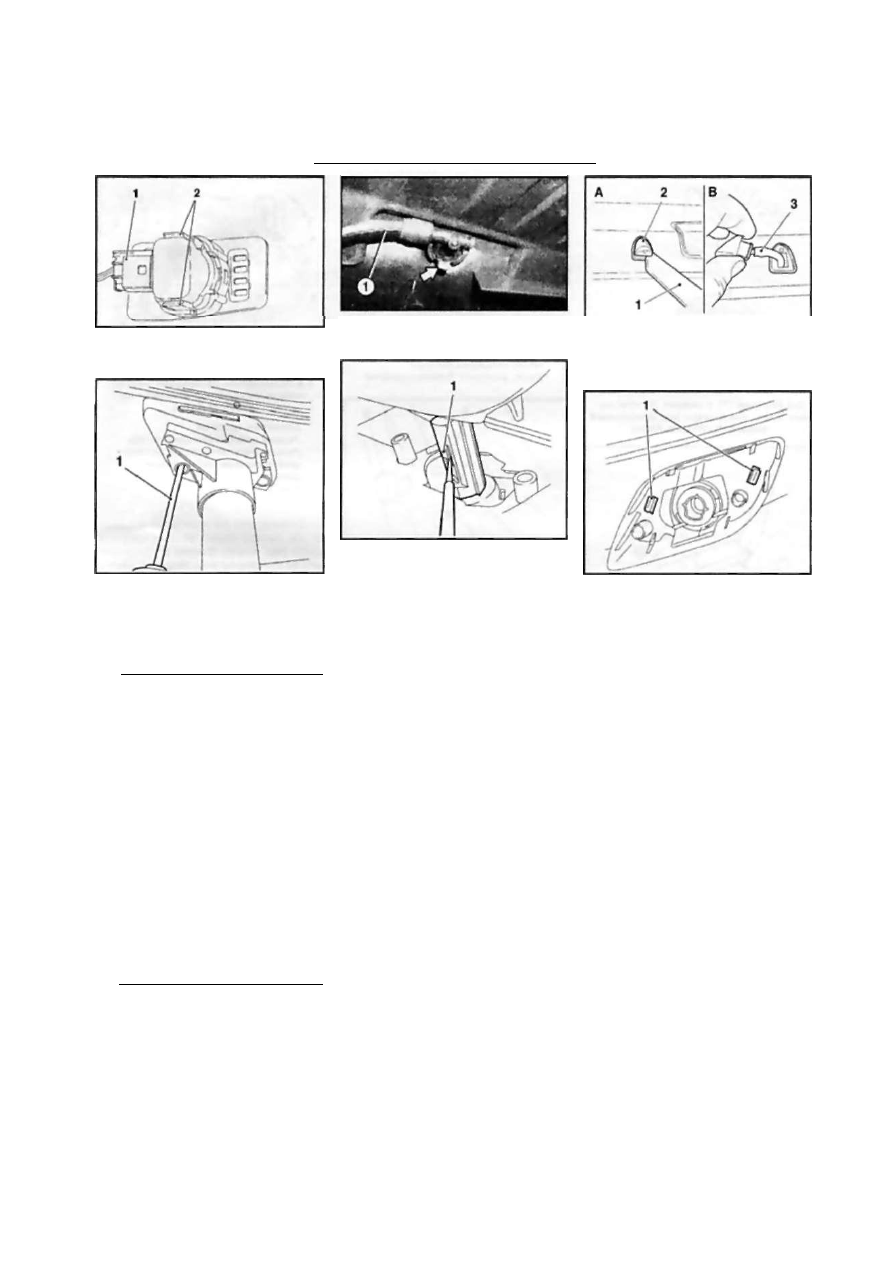

6.2 Разъом (1) электропроводки и

фиксаторы (2) датчика системы

помощи при парковке

7.2 Подводящий шланг (1) форсунки

омывателя ветрового стекла - стрелкой

указан фиксатор

7.13 Снятие крышки фароомывателя

при помощи отвертки (1)

6 Снятие и установка

датчиков системы помощи

при парковке

Замечание: В зависимости от комплек­

тации датчики могут быть установлены

как на заднем, так и на переднем бам­
пере. Принцип функционирования сис­
темы описан в соответствующем разде­

ле Гпавы -Органы управления и приемы

эксплуатации".

1 Снимите накладку соответствующе­

го бампера (см. Главу 11).
2 Рассоедините разъемы электропро­
водки

 (см. сопр. иллюстрацию) дат­

чиков системы помощи при парковке на
обратной стороне накладки. Отожмите
по 2 фиксатора и поочередно снимите

датчики.

3 Установка производится в обратном
порядке.

7 Снятие и установка

форсунок омывателей

стекол

В е т р о в о е  с т е к л о

1 Снимите решетку обтекателя (см.

Главу 11).

2 Отожмите фиксатор Сем. сопр. ил­

люстрацию) на обратной стороне ре­

шетки и извлеките форсунку из посадоч­
ного гнезда. Отсоедините шланг от фор­

сунки.

3 Установка производится в обратном
порядке.

7.14 Фиксатор (1) фароомывателя

4 При необходимости отрегулируйте
направление струи подачи омывающей
жидкости на ветровое стекло, для чего
введите в соответствующее сопло фор­
сунки иглу (на сервисных станциях ис­
пользуют приспособление HAZET 4850-

1) и направьте сопло в нужную точку.

З а д н е е  с т е к л о

Модели Хэтчбэк и Astra GTC

5 Снимите обивку двери задка (см.

Главу 11).

6 Снимите стоп-сигнал верхнего уров­
ня (см. Раздел 20).
7 На моделях Хэтчбэк просто извлеки­
те форсунку из сборки стоп-сигнала, на

моделях Astra GTC необходимо пред­

варительно отжать 2 фиксатора.
8 Установка производится в обратном
порядке.

Модели Универсал и Zafira

9 При помощи пластмассового клина
или другого подходящего инструмента
подденьте форсунку и извлеките ее из
посадочного гнезда двери задка

 (см.

сопр. иллюстрацию). Отсоедините по­
дающий шланг от форсунки.

10 Установка производится в обратном

порядке.

Ф а р о о м ы в а т е л и  ( м о д е л и Astra)

11 Снимите накладку переднего бампе­

ра (см. Главу 11).

12 Отсоедините шланг омывателя фар

с обратной стороны накладки.

13 При помощи отвертки отожмите вниз

7.9 Снятие форсунки (2) омывателя

заднего стекла

Пластмассовый клин

Подводящий шланг

7.15 Фиксаторы (1) крышки фароомы­

вателя

крышку фароомывателя из накладки пе­

реднего бампера

 (см. сопр. иллюст­

рацию).

14 Отожмите фиксатор Сем. солр. ил­

люстрацию) и извлеките фароомыва-

тель из накладки.

15 Отожмите фиксаторы

 (см. сопр.

иллюстрацию) и снимите крышку фа­

роомывателя.

16 Установка производится в обратном

порядке.

8 Снятие и установка

резервуара/насоса подачи

омывающей жидкости

М о д е л и Astra

Замечание: При необходимости мож­
но снять насосы, не снимая резервуар с

автомобиля.

1 Снимите декоративную решетку ра­

диатора (см. Главу 11).

2 Выверните болты

 (см. сопр. иллю­

страцию) крепления резервуара для
омывающей жидкости.
3 Отсоедините электропроводку

 (см.

сопр. иллюстрацию) от насоса стек-
лоомывателя и датчика уровня омываю­

щей жидкости. Отсоедините шланги от
насоса стеклоомывателей, при этом ста­
райтесь не допускать вытекания омыва­
ющей жидкости. Затем рассоедините
разъем электропроводки и шланг от на­

соса фароомывателей.
4 Извлеките резервуар омывающей
жидкости через низ и отсоедините шланг
от резервуара.
