Ч а с т ь В:  О б о р у д о в а н и е  с а л о н а

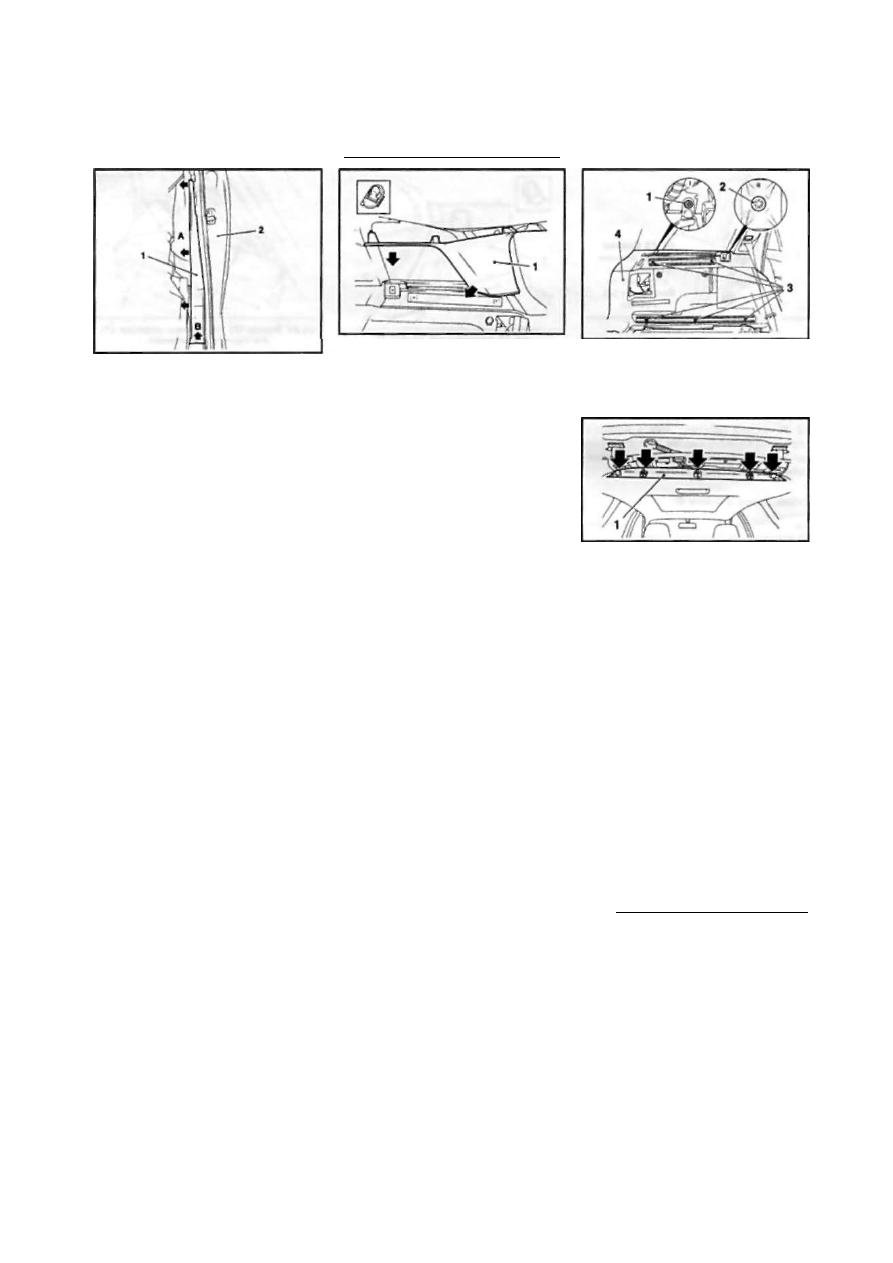

45.10 Крепление нижней секции (1)

о т д е л к и стойки С (2)

( м о д е л и Универсал)

Стрелки А Отожмите фиксаторы

отделки

Стрелка В Извлеките отделку из

дверного проема

3 Снимите  о т д е л к у стойки D (см.

ниже).

4 Откиньте спинку заднего многомес­

тного сиденья. Снимите боковую отдел­
ку багажного отделения и нижнюю сек­
цию отделки стойки С (см. ниже).
5 Отсоедините нижнее крепление со­
ответствующего ремня безопасности от

стойки С.
6 При помощи отвертки подденьте
сервисную крышку верхней секции от­
делки стойки С и аккуратно отделите ее,

постепенно продвигая отвертку вдоль
периметра крышки. Введите пластмас­

совый клин под отделку и отделите ее
от стойки.

7 Вытяните ремень безопасности из

направляющей и снимите верхнюю сек­
цию отделки стойки С.
8 Установка производится в порядке,
обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки. Затяни­

те винт крепления ремня безопасности

с усилием требуемым, предварительно
смазав его резьбу фиксирующим ком­
паундом. Проверьте, чтобы лямка ремня
не была перекрученной и свободно сма­
тывалась барабаном. Проверьте функци­
онирование ремня (см. Главу «Органы

управления и приемы эксплуатации»).

Нижняя  с е к ц и я  о т д е л к и  с т о й к и С
( м о д е л и  У н и в е р с а л )

9 Откиньте спинку заднего многомес­
тного сиденья.

10 Отожмите 3 фиксатора

 (см. сопр.

иллюстрацию) и отделите нижнюю сек­
цию отделки от стойки, затем извлеките
отделку вытянув ее по направлению
вверх из дверного проема.

11 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­
теля оказалась поверх отделки.

45.14 Снятие  о т д е л к и (1) стойки D

(модели Универсал)

О б л и ц о в к а  с т о й к и D

Внимание: На моделях, оборудованных

головными подушками безопасности,
соблюдайте соответствующие меры бе­
зопасности (см. Гпаву «Органы управ­
ления и приемы эксплуатации». Разделы

13 и 16)!

12 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).

13 Снимите заднюю потолочную наклад­

ку (см. ниже).

14 При помощи пластмассового клина

отожмите 5 фиксаторов и отделите от­
делку от стойки D

 (см. сопр. иллюст­

рацию).

15 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­
теля оказалась поверх отделки.

Боковая  о т д е л к а  б а г а ж н о г о

о т д е л е н и я

16 Откиньте спинку заднего многомес­

тного сиденья вперед.

17 Откройте дверь задка, отожмите фик­

саторы и снимите потолочную обивку
багажного отделения.

18 Выверните 2 заглушки в передней

части крышки пола багажного отделе­
ния и снимите ее.

19 Снимите отделку порога двери зад­

ка (см. ниже) затем снимите отделку
стоек С и D (см. выше).
20 Выверните 2 верхних винта

 (см.

сопр. иллюстрацию) крепления отдел­
ки, затем выверните винты крепления
направляющих и снимите направляющие
с боковин багажного отделения.
21 Отожмите 4 фиксатора и отделите
панель отделки от боковины.
22 Рассоедините разьем электропро­
водки лампы подсветки багажного отде­
ления с обратной стороны отделочной
панели и снимите панель.
23 Установка производится в порядке,
обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

З а д н я я  п о т о л о ч н а я накладка

24 Откройте дверь задка.
25 При помощи пластмассового клина
отожмите 3 фиксатора и высвободите

45.20 Крепление боковой  о т д е л к и (4)

багажного  о т д е л е н и я

( м о д е л и Универсал)

1,2 Винты крепления отделки

3 Винты крепления направляющих

45.25 Снятие задней потолочной

накладки (1)  ( м о д е л и Универсал)

заднюю потолочную накладку (см. сопр.

иллюстрацию) из двух направляющих

(справа и слева) и снимите ее.
26 Установка производится в порядке,
обратном порядку снятия. Накладка дол­
жна точно встать в направляющие стой­
ки D (слева и справа).

О б л и ц о в к а  п о р о г а  д в е р и  з а д к а

27 Откройте дверь задка.
28 Выверните 4 крепежных винта со сто­
роны багажного отделения и снимите

отделку порога двери задка.

29 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

46 Снятие и установка

элементов отделки салона

- Astra GTC

Замечание: На данных моделях отдел­
ки стойки А и порога двери задка сни­
маются также как на моделях Хэтчбэк
(см. Раздел 44).

Внимание: При выполнении работ вбли­

зи элементов системы дополнительной

безопасности (SRS) соблюдайте осто­

рожность и выполняйте соответствую­
щие меры безопасности (см. Главу

«Органы управления и приемы эксплуа­
тации». Разделы 13 и 16)!
Внимание: При подключении аккумуля­
торной батареи никто не должен нахо­

диться в салоне автомобиля!

Глава 11  К у з о в

285

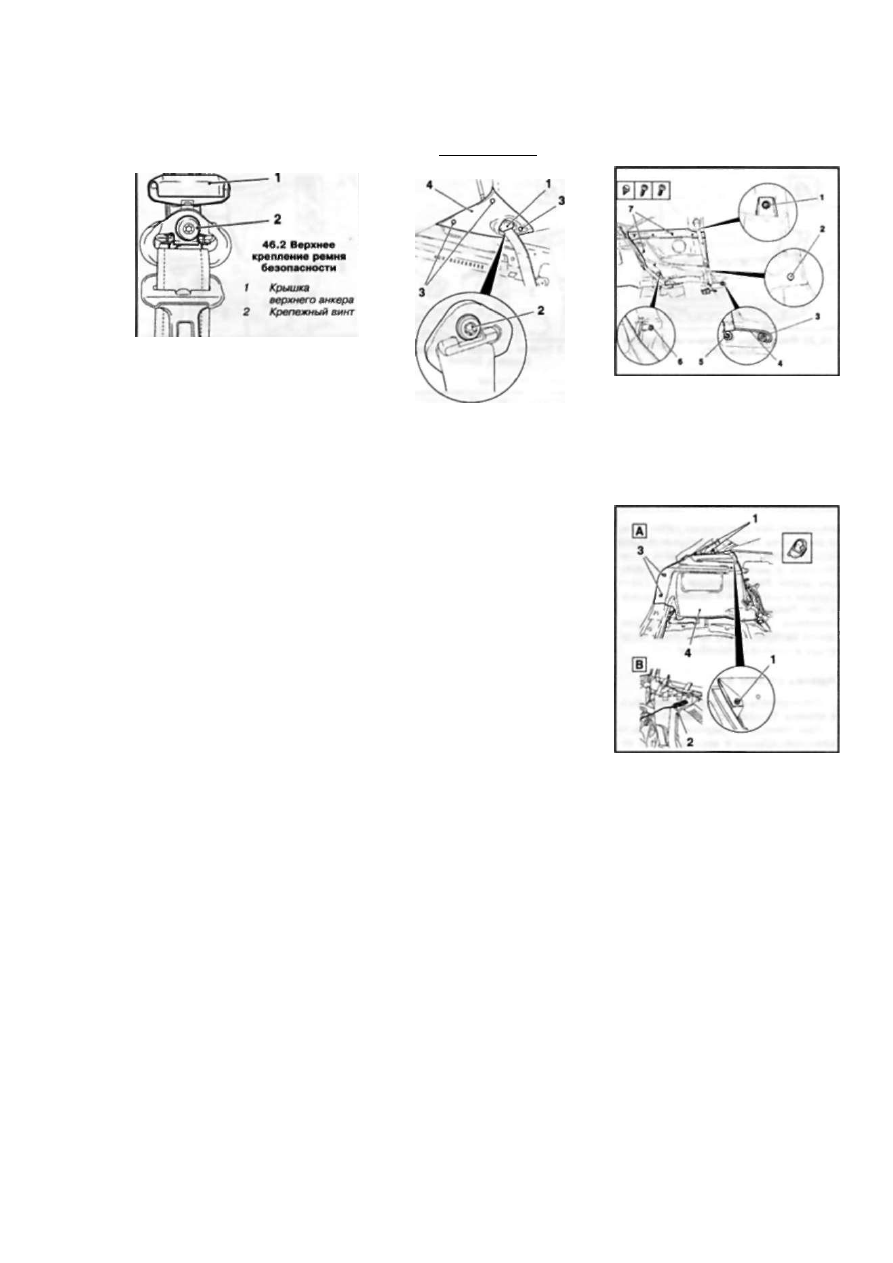

В е р х н я я секция  о т д е л к и  с т о й к и В

1 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).

2 Подденьте крышку верхнего анкера

ремня безопасности

 (см. сопр. иллю­

страцию) и откиньте ее вверх. Вывер­

ните крепежный винт и снимите ремень

безопасности со стойки С.
3 При помощи отвертки подденьте

сервисную крышку верхней секции от­

делки стойки В и аккуратно отделите ее,

постепенно продвигая отвертку вдоль

периметра крышки (см. соответствую­

щий подраздел Раздела 43). Введите

пластмассовый клин под отделку и ото­

жмите 2 фиксатора, снимите отделку со

стойки, потянув ее вверх.
4 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки. Проверь­

те, чтобы лямка ремня не была перекру­

ченной и свободно сматывалась бара­

баном. Проверьте функционирование

ремня (см. Главу «Органы управления и

приемы эксплуатации»).

Верхняя секция  о т д е л к и стойки С

5 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).
6 Откройте дверь задка.
7 Снимите крышку верхнего анкера

ремня безопасности

 (см. сопр. иллю­

страцию), выверните крепежный винт и

снимите ремень со стойки С,
8 Отожмите 3 фиксатора

 (см. иллю­

страцию 46.7) и снимите отделку со

стойки.
9 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки. Проверь­

те, чтобы лямка ремня не была перекру­

ченной и свободно сматывалась бара­

баном. Проверьте функционирование

ремня (см. Главу -Органы управления и

приемы эксплуатации»).

З а д н я я боковая  о т д е л к а

10 Снимите отделку порога двери зад­

ка (см. Раздел 43).

11 Откройте дверь задка и снимите пол­

ку багажного отделения.

12 Снимите крышку пола багажного от­

деления, извлеките шаровую опору тя-

46.7 Верхняя секция  о т д е л к и (4) стойки

С  ( м о д е л и Astra GTC)

1 Крышка верхнего анкера

2 Крепежный винт

3 Фиксаторы отделки

гово-сцепного устройства, откиньте впе­

ред спинку заднего сиденья и извлеки­

те багажный ящик.

13 Снимите заднее многоместное сиде­

нье вместе со спинкой сиденья (см. Раз­

дел 49).

14 Снимите верхнюю секцию отделки

стойки В (см. выше).

15 Выверните винт крепления нижней

направляющей ремня безопасности Сем.

с о л р . иллюстрацию) и отсоедините

скобу вместе с ремнем. Извлеките втул­

ку направляющей скобы из боковой от­

делки.

16 Извлеките заглушку

 (см. иллюстра­

цию 46.15) боковой отделки и вывер­

ните под ней крепежный винт. Вывер­

ните остальные 2 крепежных винта, ото­

жмите 8 фиксаторов и снимите боковую

отделку.

17 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки. Проверь­

те функционирование ремня (см. Главу

-Органы управления и приемы эксплуа­

тации»).

Боковая  о т д е л к а багажного

о т д е л е н и я

18 Снимите заднюю боковую отделку

(см. выше).

19 Снимите отделку порога двери зад­

ка (см. Раздел 44).
20 Снимите отделку стойки С (см.

выше).

21 Выверните 3 верхних крепежных

винта

 (см. сопр. иллюстрацию), при

помощи пластмассового клина отожми­

те 2 фиксатора и отделите боковую от­

делку от рамы двери задка.

22 Рассоедините разъем

 (см. иллюс­

трацию 46.21) электропроводки лам­

пы освещения багажного отделения с

обратной стороны отделки и снимите

отделочную панель.

46.15 Снятие боковой  о т д е л к и багаж­

ного отделения (модели Astra GTC)

1,6

2

Винты крепления отделки

Заглушка

Крепежный винт направляющей

скобы

Нижняя направляющая скоба

Втулка направляющей скобы

Фиксаторы

46.21 Снятие боковой  о т д е л к и (4)

багажного отделения  ( м о д е л и Astra

GTC)

1 Верхние крепежные винты

2 Разъем электропроводки

3 Фиксаторы

23 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

Внутренняя  о т д е л к а порогов

24 Откройте передние двери и дверь

задка и снимите уплотнители дверных

проемов (см. Раздел 37).
25 При помощи пластмассового клина

отожмите 5 фиксаторов и снимите от­

делку порога с рамы дверного проема

(см. солр. иллюстрацию).

26 Установка производится в порядке,

обратном порядку снятия. Перед уста­

новкой проверьте состояние фиксаторов

и правильность их сопряжения с отдел­

кой порогов, при необходимости заме­

ните. Внимание: Проверьте прокладку

286

Часть В:  О б о р у д о в а н и е  с а л о н а

46.25 Фиксаторы (1) порогов (модели

Astra ОТС)

электропроводки - провода, проложен­

ные вдоль дверного проема, не должны

быть пережаты! Следите, чтобы внутрен­

няя кромка уплотнителя оказалась по­

верх отделки.

47 Снятие и установка

элементов отделки салона

- модели Zafira

Внимание: При выполнении работ вбли­

зи элементов системы дополнительной

безопасности (SRS) соблюдайте осто­

рожность и выполняйте соответствую­

щие меры безопасности (см. Главу

«Органы управления и приемы эксплуа­

тации". Разделы 13 и 16)!

Внимание: При подключении аккумуля­

торной батареи никто не должен нахо­

диться в салоне автомобиля!

О т д е л к а  с т о й к и А

1 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).
2 При помощи отвертки подденьте

сервисную крышку в верхней части от­

делки стойки А

 (см. сопр. иллюстра­

цию) и аккуратно отделите ее, постепен­

но продвигая отвертку вдоль периметра

крышки. Введите пластмассовый клин

под отделку стойки А, отожмите 2 фик­

сатора и снимите отделку.
3 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

Верхняя секция  о т д е л к и  с т о й к и В

4 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).

5 Отделите анкерное крепление пере­

днего ремня безопасности от передне­

го сиденья (см. Раздел 48).
6 При помощи отвертки подденьте

сервисную крышку верхней отделки

стойки В

 (см. сопр. иллюстрацию) и

аккуратно отделите ее, постепенно про­

двигая отвертку вдоль периметра крыш­

ки. При помощи пластмассового клина

снимите крышку направляющей ремня

безопасности.

7 Отделите верхнюю часть нижней сек­

ции отделки от стойки В (см. ниже).

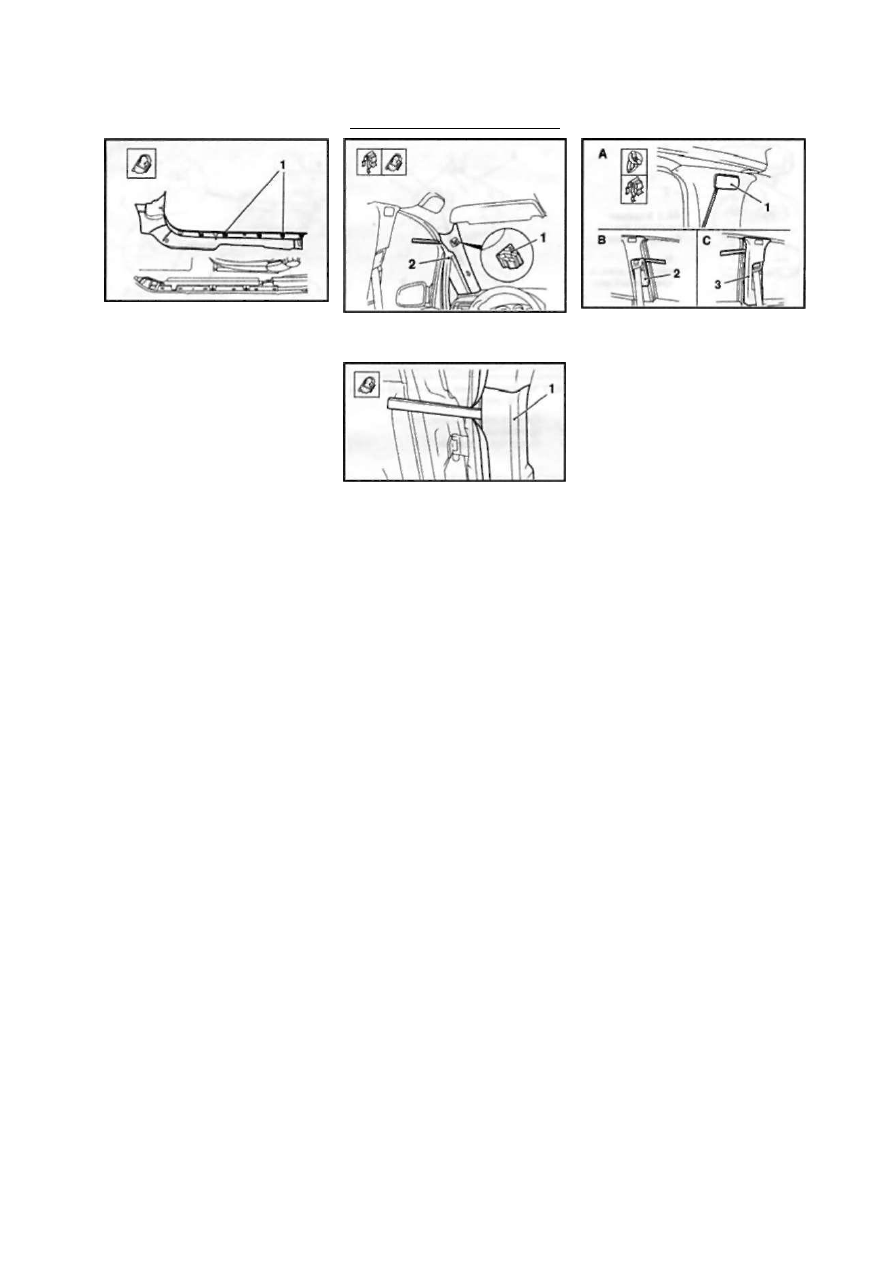

47.2 Снятие отделки (2) стойки А

(модели Zafira)

' Сервисная крышка

47.16 Снятие нижней секции (1)

отделки стойки В

8 Введите пластмассовый клин под

верхнюю секцию отделки

 (см. иллюст­

рацию 47.6) и отделите ее от стойки В.

9 Вытяните ремень безопасности и

снимите верхнюю отделку с направля­

ющей ремня.

10 При установке проденьте ремень

безопасности через направляющую и

закрепите крышку направляющей на

стойке В, защелкнув задние фиксаторы

крышки.

11 Вставьте верхнюю отделку в направ­

ляющую, при этом следите за тем, чтобы

кнопка направляющей правильно совме­

стилась с фиксатором верхнего анкера,

и закрепите верхнюю часть нижней сек­

ции отделки стойки В.

12 Дальнейшая установка производит­

ся в порядке, обратном порядку снятия,

при этом следите, чтобы внутренняя

кромка уплотнителя оказалась поверх

отделки. Проверьте, чтобы лямка ремня

не была перекрученной и свободно сма­

тывалась барабаном. Проверьте функци­

онирование ремня (см. Главу «Органы

управления и приемы эксплуатации-).

Нижняя секция  о т д е л к и стойки В

13 Снимите карман рядом с передним

сиденьем (см. ниже).

14 Снимите отделку регулятора положе­

ния сиденья (см. Раздел 48).

15 Снимите внутреннюю отделку поро­

га задней двери (см. ниже).

16 При помощи пластмассового клина

отожмите 2 фиксатора

 (см. сопр. ил­

люстрацию) и снимите нижнюю секцию

отделки.

17 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

47.6 Снятие верхней секции (3)

о т д е л к и стойки В (модели Zafira)

/ Сервисная крышка

2 Крышка направляющей ремня

безопасности

Верхняя секция  о т д е л к и стойки С

18 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).

19 Снимите заднюю потолочную наклад­

ку (см. ниже).
20 Снимите отделку стойки D (см.

ниже).
21 Снимите отделку регулятора положе­

ния сиденья (см. Раздел 48).
22 Снимите внутреннюю отделку поро­

га задней двери (см. ниже).
23 Снимите нижние крепление заднего

ремня безопасности со стойки С.
24 Дальнейший порядок снятия такой

же, как и для снятия отделки стойки В

(см. выше).
25 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки. Проверь­

те, чтобы лямка ремня не была перекру­

ченной и свободно сматывалась бара­

баном. Проверьте функционирование

ремня (см. Главу «Органы управления и

приемы эксплуатации»).

Облицовка  с т о й к и D

26 Снимите заднюю потолочную наклад­

ку (см. ниже)
27 Отсоедините нижний конец ремня

(см. сопр. иллюстрацию), для чего в

зависимости от комплектации выверни­

те нижний крепежный винт, либо отсое­

дините ремень от крепежной скобы.

28 При помощи пластмассового клина

отожмите 5 фиксаторов и снимите от­

делку со стойки D.

29 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

Боковая секция  о т д е л к и
багажного  о т д е л е н и я

30 Откройте дверь задка, снимите кожух

горизонтальной шторки (см. Главу

«Органы управления и приемы эксплуа­

тации»).
31 Снимите заднюю потолочную наклад­

ку (см. ниже).

Г л а в а 11  К у з о в

287

i

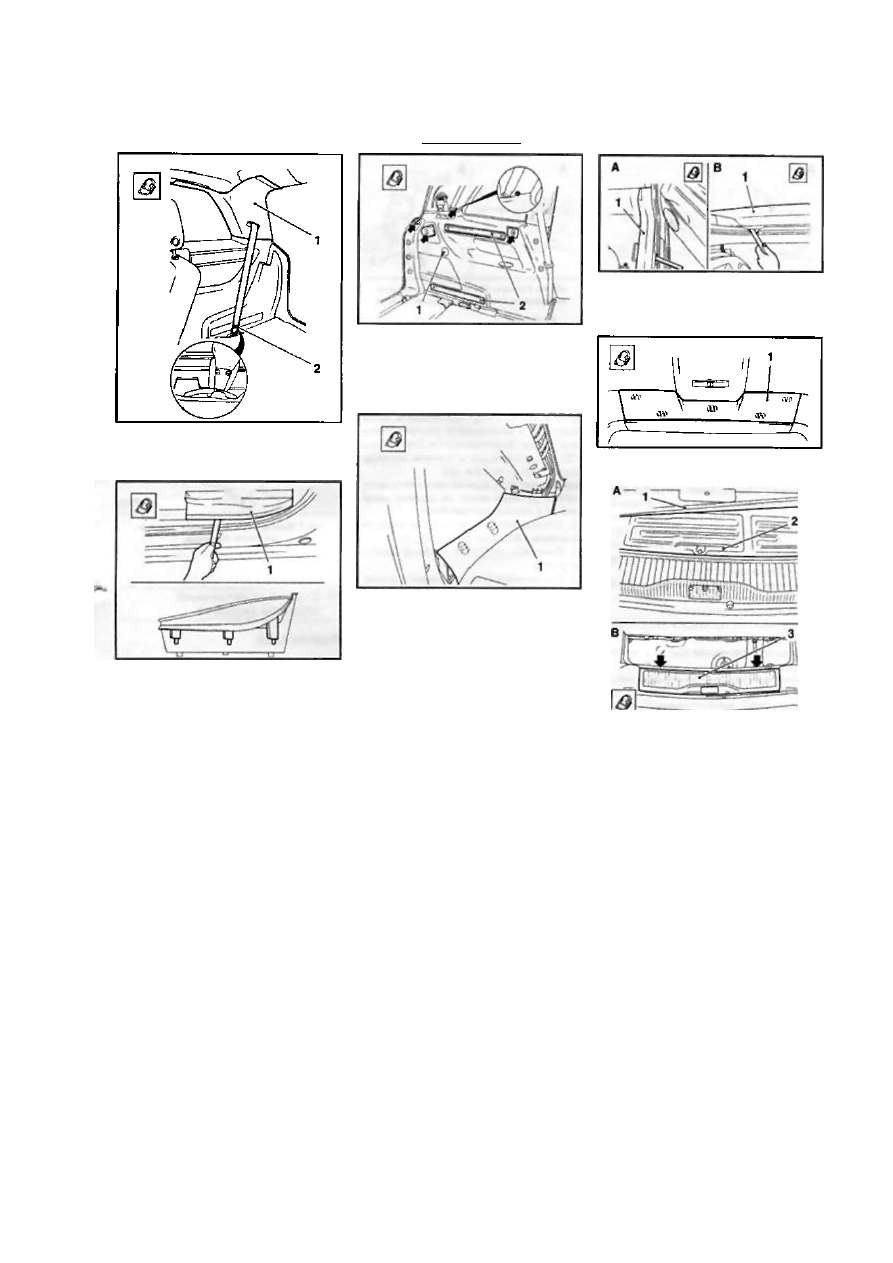

47.27  О т д е л к а (1) стойки D

(модели Zafira)

Винт крепления ремня

47.42 Снятие кармана (1) рядом с

передним сиденьем (модели Zafira)

32 Снимите  о т д е л к у стойки D (см.
выше).
33 Сложите заднее многоместное сиде­

нье (см. Главу «Органы управления и
приемы эксплуатации», Раздел 12).
34 Снимите отделку порога двери зад­
ка (см. ниже).

Т* 35 Выверните 4 винта (см. сопр. ил­

люстрацию) крепления боковой отдел­

ки, выверните по 2 крепежных винта и
снимите направляющие с боковин ба­
гажного отделения.
36 Выверните крепежный винт

 (см. ил­

люстрацию 47.35) и снимите фикса­

тор сиденья.
37 При помощи пластмассового клина
отожмите 5 фиксаторов и снимите бо­
ковую отделку.
38 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

В н у т р е н н я я  о т д е л к а  п о р о г о в

39 Для снятия порога передней двери
необходимо предварительно снять кар­
ман рядом с передним сиденьем (см.
ниже), а для снятия порога задней две­
ри - отделку регулятора положения си­

денья (см. Раздел 55).

47.35 Крепление боковой отделки

багажного отделения (модели Zafira) -

стрелками указаны крепежные винты

отделки

7 Винт крепления фиксатора сиденья

2 Направляющие

47.45 Боковая накладка (1) панели

приборов (модели Zafira)

40 При помощи пластмассового клина
отожмите 2 фиксатора

 (см. сопр. ил­

люстрацию) и отделите порог от рамы
дверного проема. Вытяните порог вверх.

41 Установка производится в порядке,
обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­
теля оказалась поверх отделки. При ус­
тановке порога передней двери обрати­
те внимание, чтобы провода, проложен­
ные вдоль дверного проема, не пережи­
мались.

Карман  р я д о м с  п е р е д н и м
с и д е н ь е м

42 Откройте дверь. Введите пластмас­
совый клин под карман (1), отожмите 3
фиксатора и снимите его с отделки по­
рога

 (см. сопр. иллюстрацию).

43 Установка производится в обратном

порядке.

Боковая  н а к л а д к а  п а н е л и

п р и б о р о в

44 Снимите  о т д е л к у стойки А (см.
выше).

45 При помощи пластмассового клина

отожмите 2 фиксатора и снимите на­
кладку  ( с м .  с о л р . иллюстрацию) с
панели приборов вверх.
46 Установка производится в обратном
порядке.

47.40 Снятие внутренней  о т д е л к и (1)

порогов (модели Zafira)

А Порог передней двери

В Порог задней двери

47.48 Задняя потолочная накладка (1)

(модели Zafira)

47.51 Снятие отделки (3) порога двери

задка (модели Zafira) - стрелками

указаны крепежные винты  о т д е л к и

7 Коврик багажного отделения

2 Крышка пола

З а д н я я  п о т о л о ч н а я  н а к л а д к а

47 Откройте дверь задка.
48 При помощи пластмассового клина
отожмите 5 фиксаторов и снимите зад­
нюю потолочную накладку

 (см. сопр.

иллюстрацию).
49 Установка производится в обратном

порядке.

О т д е л к а порога  д в е р и  з а д к а

50 Откройте дверь задка.
51 Приподнимите коврик пола багажно­
го отделения, отожмите фиксатор и сни­
мите крышку пола  ( с м .  с о л р . иллюст­

рацию).

52 Выверните 2 крепежных винта  ( с м .

иллюстрацию 47.51) со стороны ба­
гажного отделения, отожмите 4 фикса­
тора и снимите отделку порога рамы

дверного проема двери задка.
