c. While holding anchor end pin, tighten lock nut.

8. Install terminal cord assembly.
a. Install O-ring on terminal cord assembly.

I

Apply petroleum jelly to O-ring.

b. Compress terminal cord assembly stopper and install terminal

cord assembly on transmission case.

9. Install control valve assembly.
a. Install accumulator piston return springs

q

B

,

q

C

and

q

D

.

Free length of return springs:

Refer to SDS, AT-202.

b. Install manual valve on control valve.

I

Apply ATF to manual valve.

c. Place control valve assembly on transmission case. Connect

solenoid connector for upper body.

d. Install connector clip.

SAT002B

SAT115B

SAT004BA

SAT005B

SAT006B

ASSEMBLY

Assembly (2) (Cont’d)

AT-196

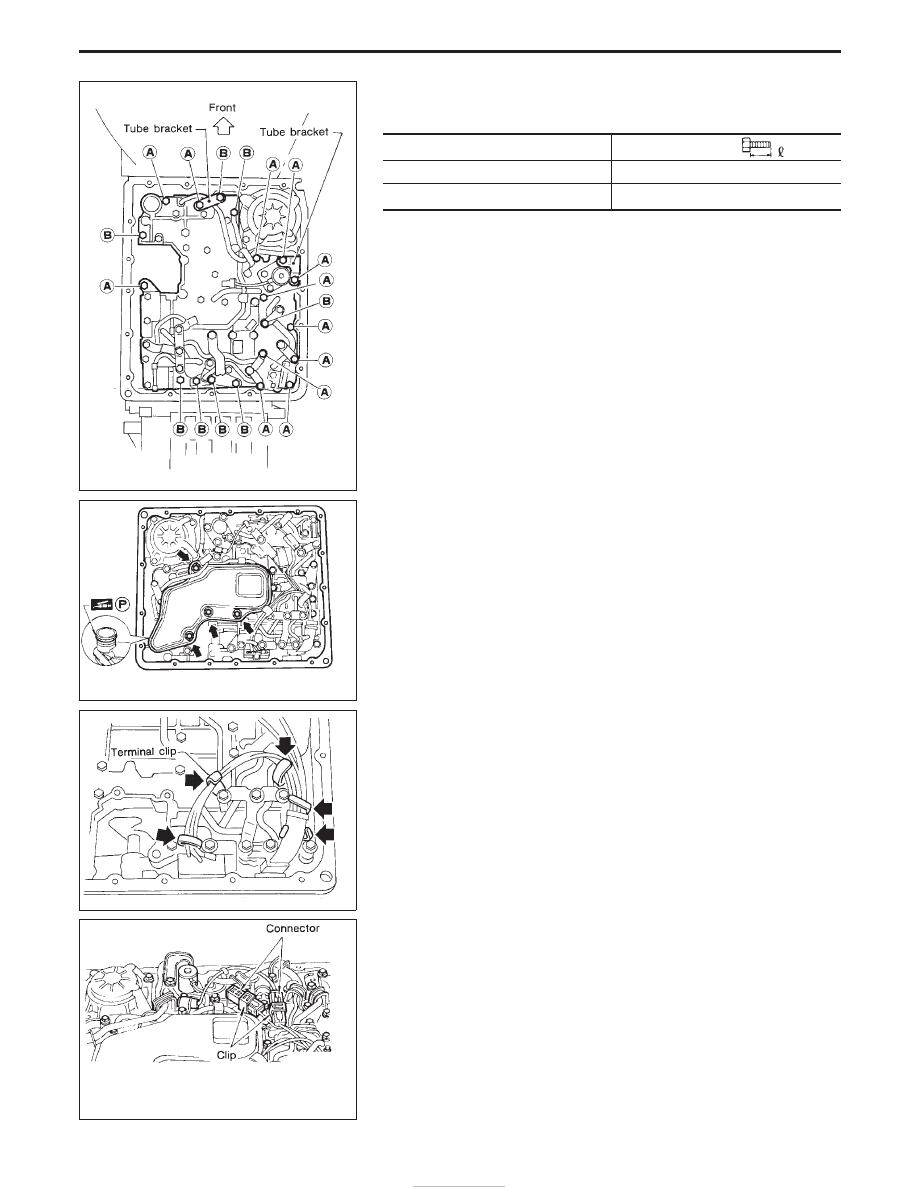

e. Install control valve assembly on transmission case.
f.

Install connector tube brackets and tighten bolts

q

A

and

q

B

.

I

Check that terminal assembly does not catch.

Bolt symbol



mm (in)

q

A

33 (1.30)

q

B

45 (1.77)

g. Install O-ring on oil strainer.

I

Apply petroleum jelly to O-ring.

h. Install oil strainer on control valve.

i.

Securely fasten terminal harness with clips.

j.

Install torque converter clutch solenoid valve and fluid tempera-
ture sensor connectors.

SAT353B

SAT221B

SAT009B

SAT010B

ASSEMBLY

Assembly (2) (Cont’d)

AT-197

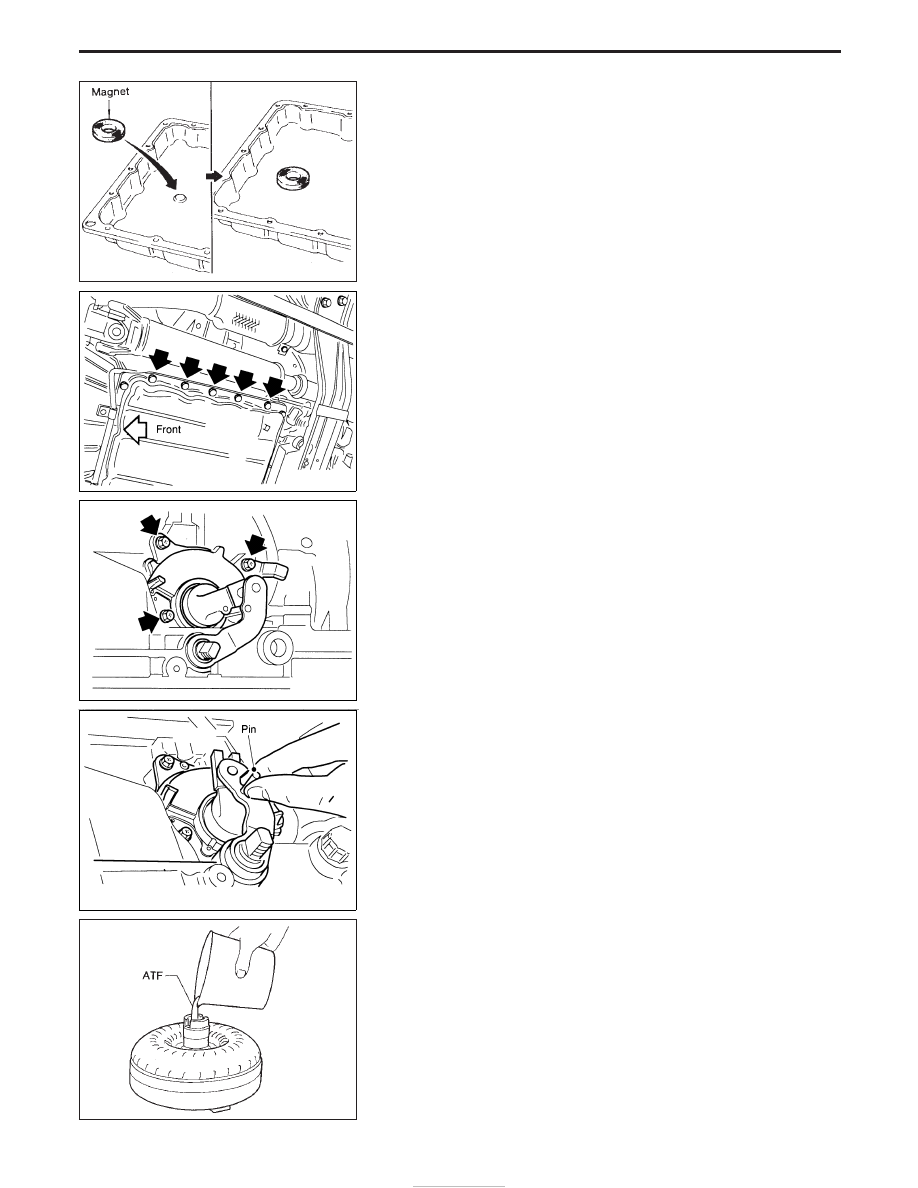

10. Install oil pan.
a. Attach a magnet to oil pan.

b. Install new oil pan gasket on transmission case.
c. Install oil pan and bracket on transmission case.

I

Always replace oil pan bolts as they are self-sealing bolts.

I

Before installing bolts, remove traces of sealant and oil
from mating surface and thread holes.

I

Tighten four bolts in a criss-cross pattern to prevent dis-
location of gasket.

d. Tighten drain plug.

11. Install park/neutral position switch.
a. Check that manual shaft is in “1” position.
b. Temporarily install park/neutral position switch on manual shaft.
c. Move manual shaft to “N”.

d. Tighten bolts while inserting 4.0 mm (0.157 in) dia. pin vertically

into locating holes in park/neutral position switch and manual
shaft.

12. Install torque converter.
a. Pour ATF into torque converter.

I

Approximately 2 liters (1-3/4 Imp qt) of fluid are required for
a new torque converter.

I

When reusing old torque converter, add the same amount
of fluid as was drained.

SAT011B

NAT291

NAT292

NAT290

SAT428DA

ASSEMBLY

Assembly (2) (Cont’d)

AT-198

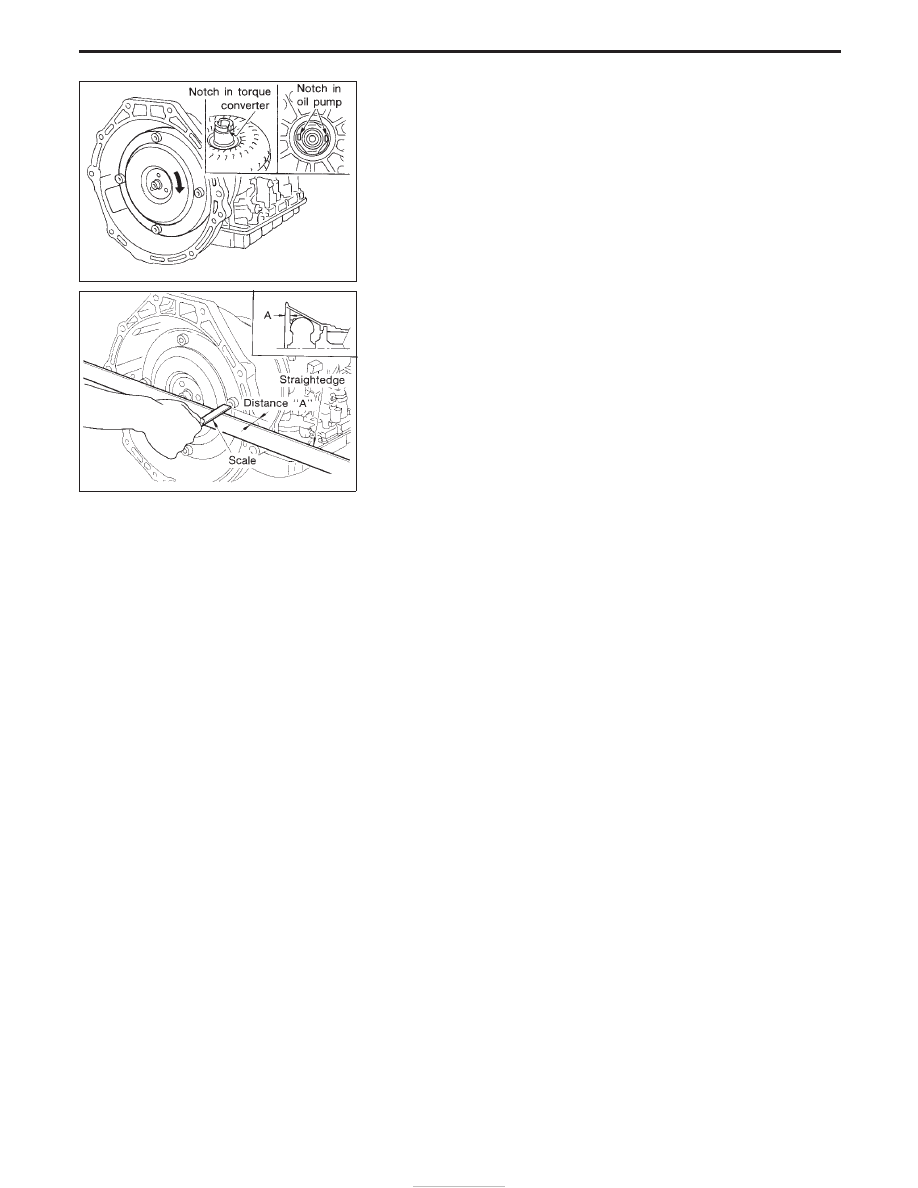

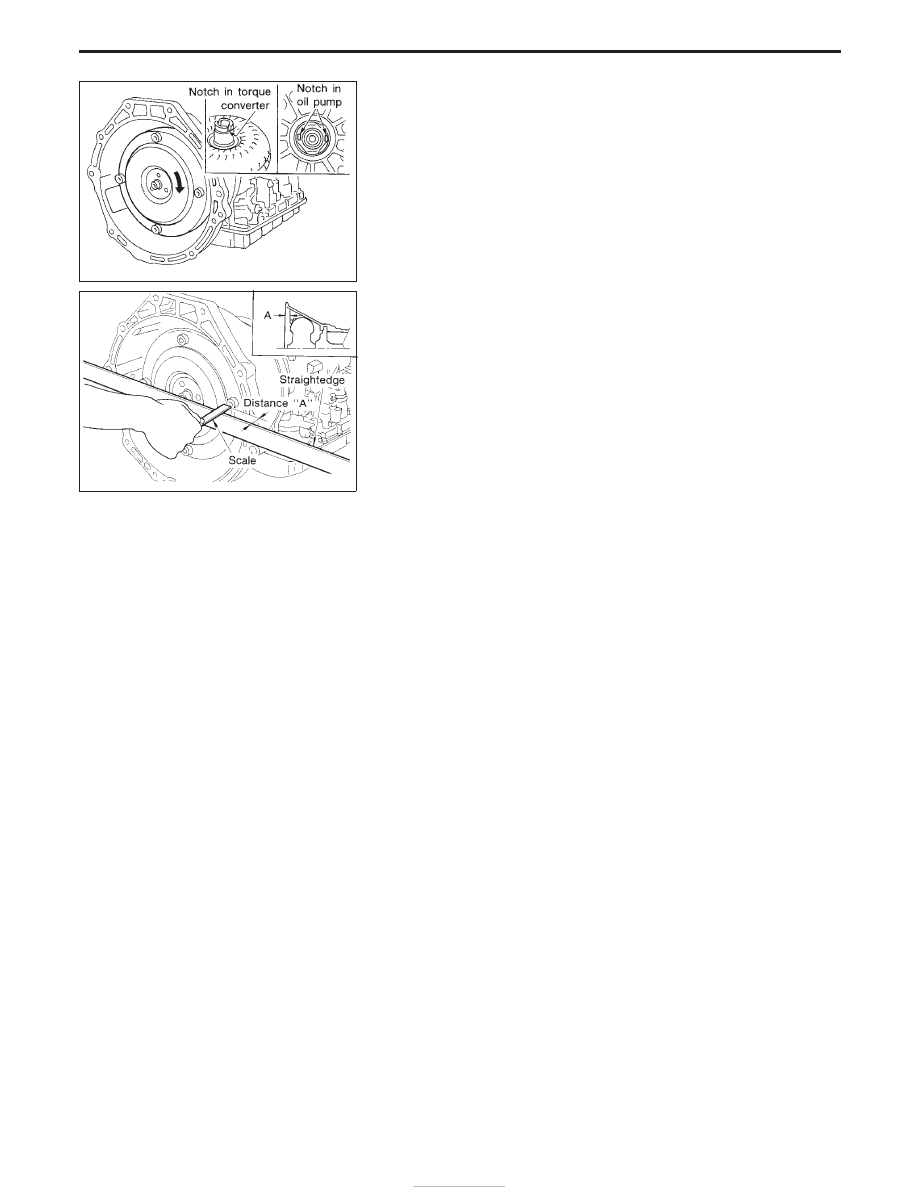

b. Install torque converter while aligning notches and oil pump.

c. Measure distance A to check that torque converter is in proper

position.

Distance “A”:

26.0 mm (1.024 in) or more

SAT016B

SAT017B

ASSEMBLY

Assembly (2) (Cont’d)

AT-199
