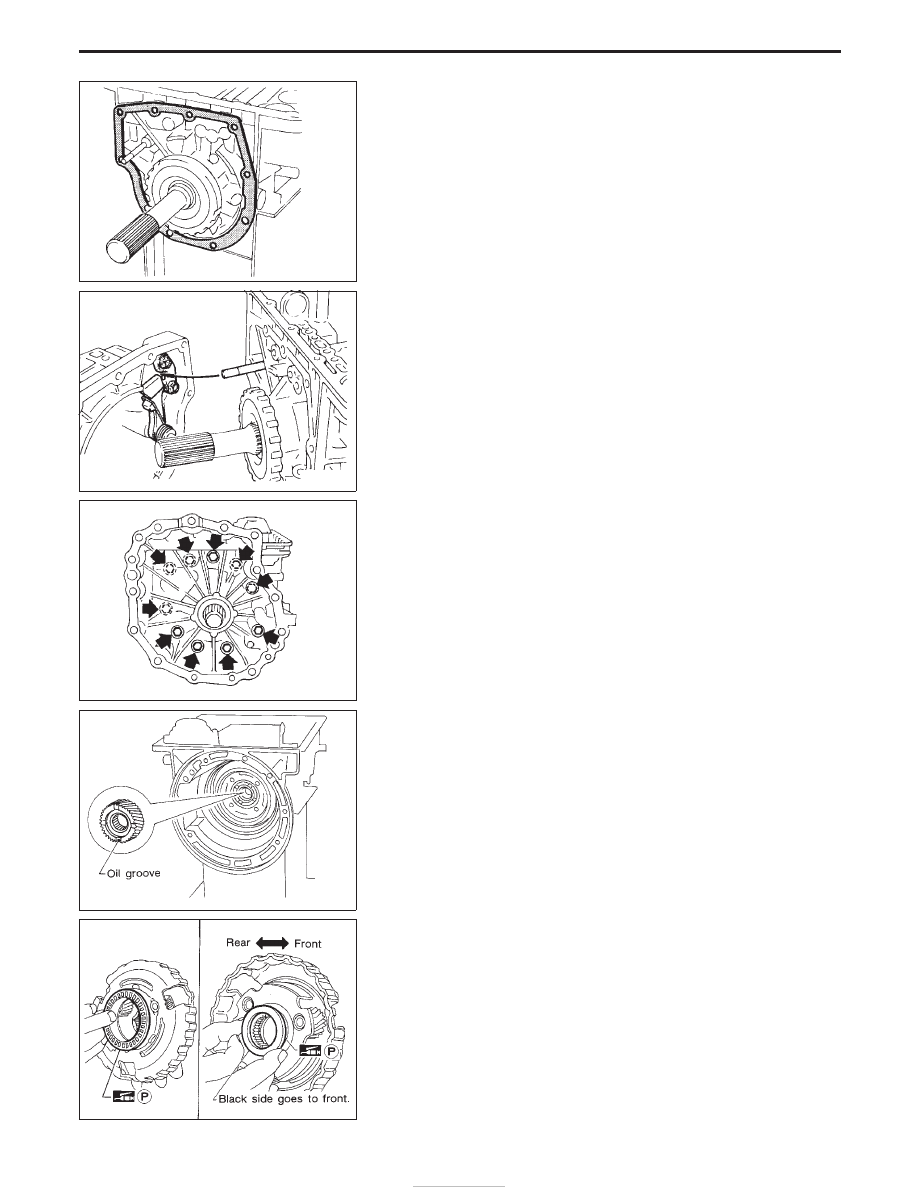

d. Install adapter case gasket on transmission case.

e. Install parking rod on transmission case.

f.

Install adapter case on transmission case.

7. Install front side clutch and gear components.
a. Install rear sun gear on transmission case.

I

Pay attention to its direction.

b. Make sure needle bearing is on front of front planetary carrier.

I

Apply petroleum jelly to needle bearing.

c. Make sure needle bearing is on rear of front planetary carrier.

I

Apply petroleum jelly to bearing.

I

Pay attention to its direction — Black side goes to front.

SAT963A

SAT964A

SAT755I

SAT974A

SAT967A

ASSEMBLY

Assembly (1) (Cont’d)

AT-188

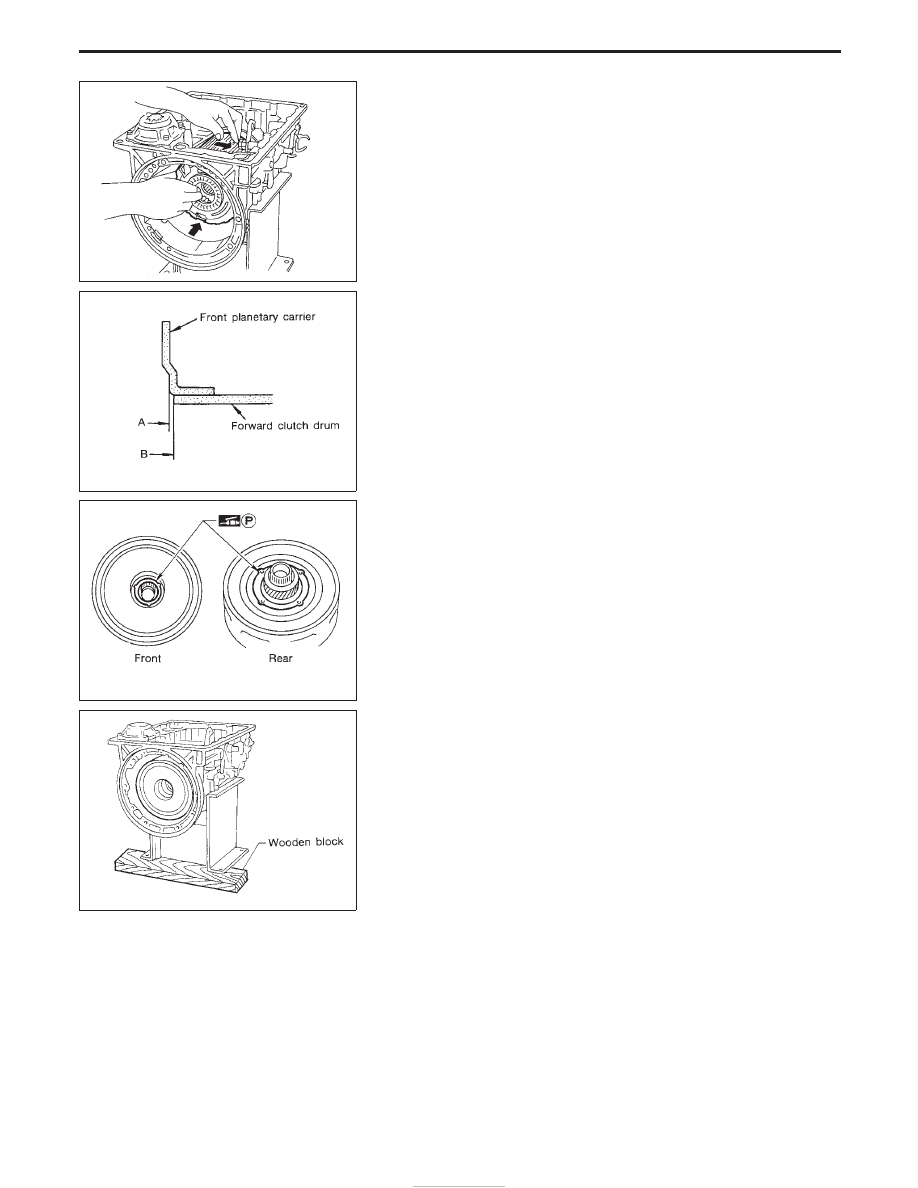

d. While rotating forward clutch drum clockwise, install front plan-

etary carrier on forward clutch drum.

I

Check that portion A of front planetary carrier protrudes
approximately 2 mm (0.08 in) beyond portion B of forward
clutch assembly.

e. Make sure bearing races are on front and rear of clutch pack.

I

Apply petroleum jelly to bearing races.

I

Securely engage pawls of bearing races with holes in
clutch pack.

f.

Install clutch pack into transmission case.

SAT969A

SAT970A

SAT971A

SAT220B

ASSEMBLY

Assembly (1) (Cont’d)

AT-189

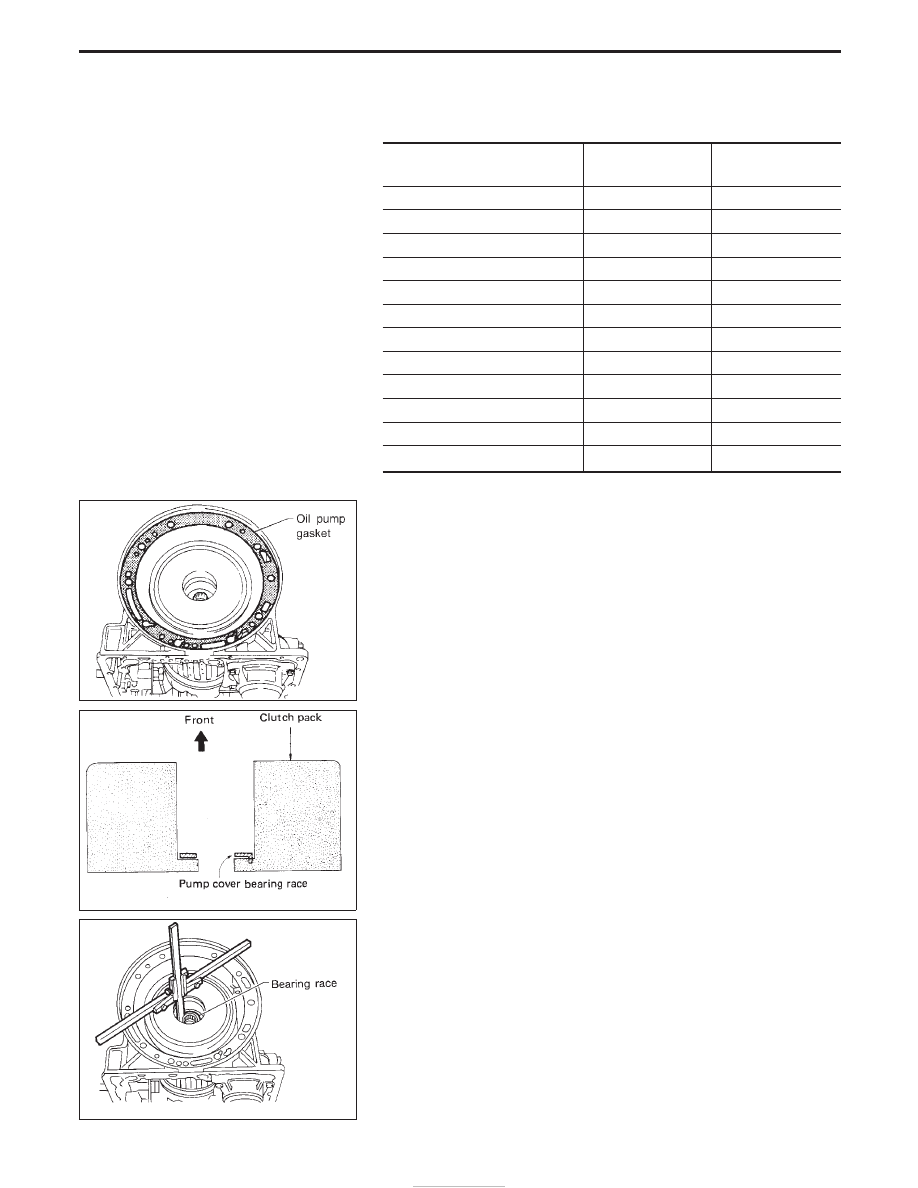

Adjustment

When any parts listed in the following table are replaced, total end
play or reverse clutch end play must be adjusted.

Part name

Total end play

Reverse clutch end

play

Transmission case

I

I

Low one-way clutch inner race

I

I

Overrun clutch hub

I

I

Rear internal gear

I

I

Rear planetary carrier

I

I

Rear sun gear

I

I

Front planetary carrier

I

I

Front sun gear

I

I

High clutch hub

I

I

High clutch drum

I

I

Oil pump cover

I

I

Reverse clutch drum

—

I

1. Adjust total end play.
a. Install new oil pump gasket on transmission case.

b. Install pump cover bearing race on clutch pack.

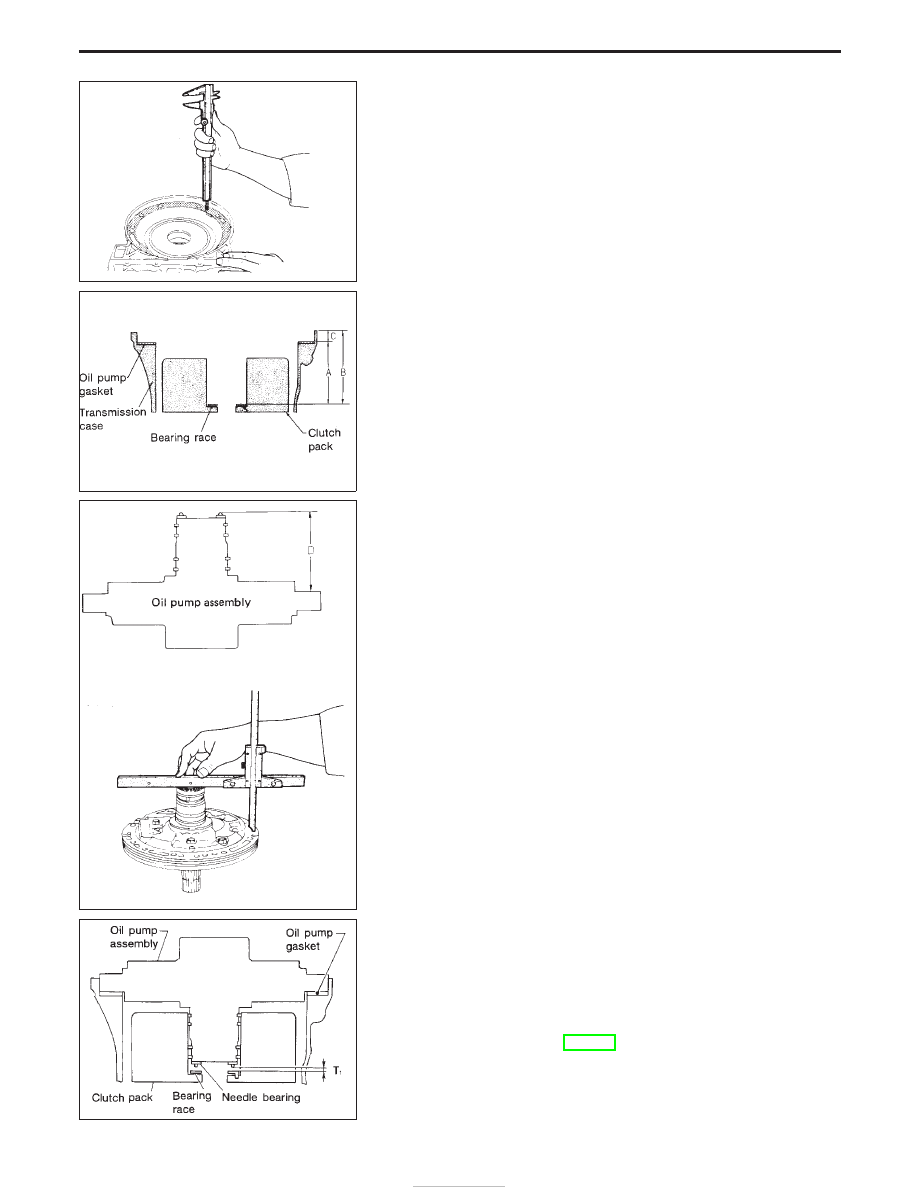

c. Measure distance “B” between front end of transmission case

and oil pump cover bearing race.

SAT433I

SAT207B

SAT208B

ASSEMBLY

AT-190

d. Measure distance “C” between front end of transmission case

and oil pump cover gasket.

e. Determine dimension “A” by using the following equation.

A = B − C

f.

Install needle bearing on oil pump assembly.

g. Measure distance “D” between needle bearing and machined

surface of oil pump cover assembly.

h. Determine total end play “T

1

” by using the following equation.

T

1

= A − D − 0.1

Total end play “T

1

”:

0.25 - 0.55 mm (0.0098 - 0.0217 in)

I

If end play is out of specification, decrease or increase thick-
ness of oil pump cover bearing race as necessary.

Available oil pump cover bearing race:

Refer to SDS, AT-204.

SAT209B

SAT210B

SAT211B

SAT975A

ASSEMBLY

Adjustment (Cont’d)

AT-191
