Nissan Terrano model r20 series 2004. Manual - part 191

CAUTION:

I

Be careful not to drop or damage catalytic converter.

I

Never wet catalytic converter with water, oil, etc.

I

Always replace exhaust gaskets with new ones when reas-
sembling.

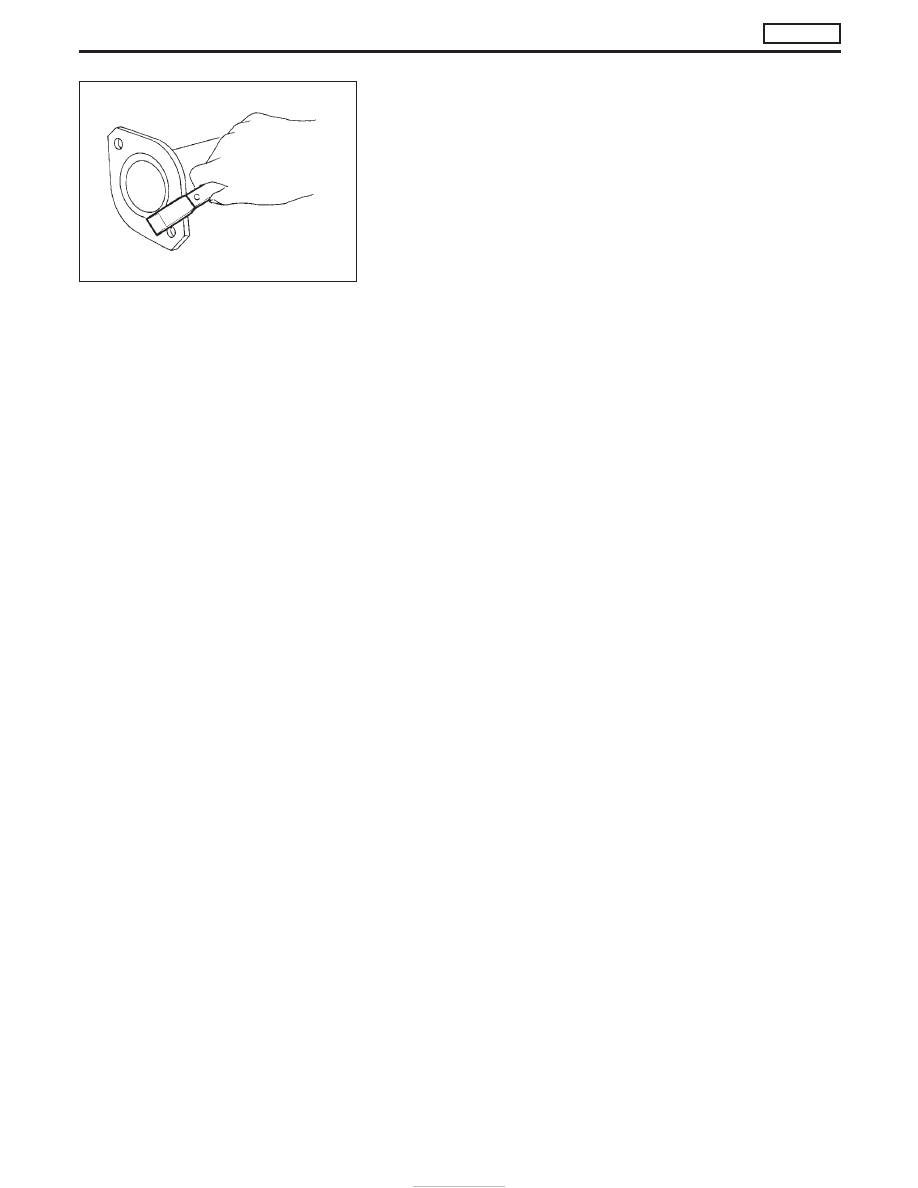

If gasket is left on flange surface, scrape off complete as
shown at left.

I

With engine running, check all tube connections for
exhaust gas leaks, and entire system for unusual noises.

I

After installation, but before fully tightening exhaust joints,
check to ensure that mounting brackets and mounting
insulators are free from undue stress. If any of the above
parts are not installed properly, excessive noise or vibra-
tion may be transmitted to the vehicle body.

SFE180A

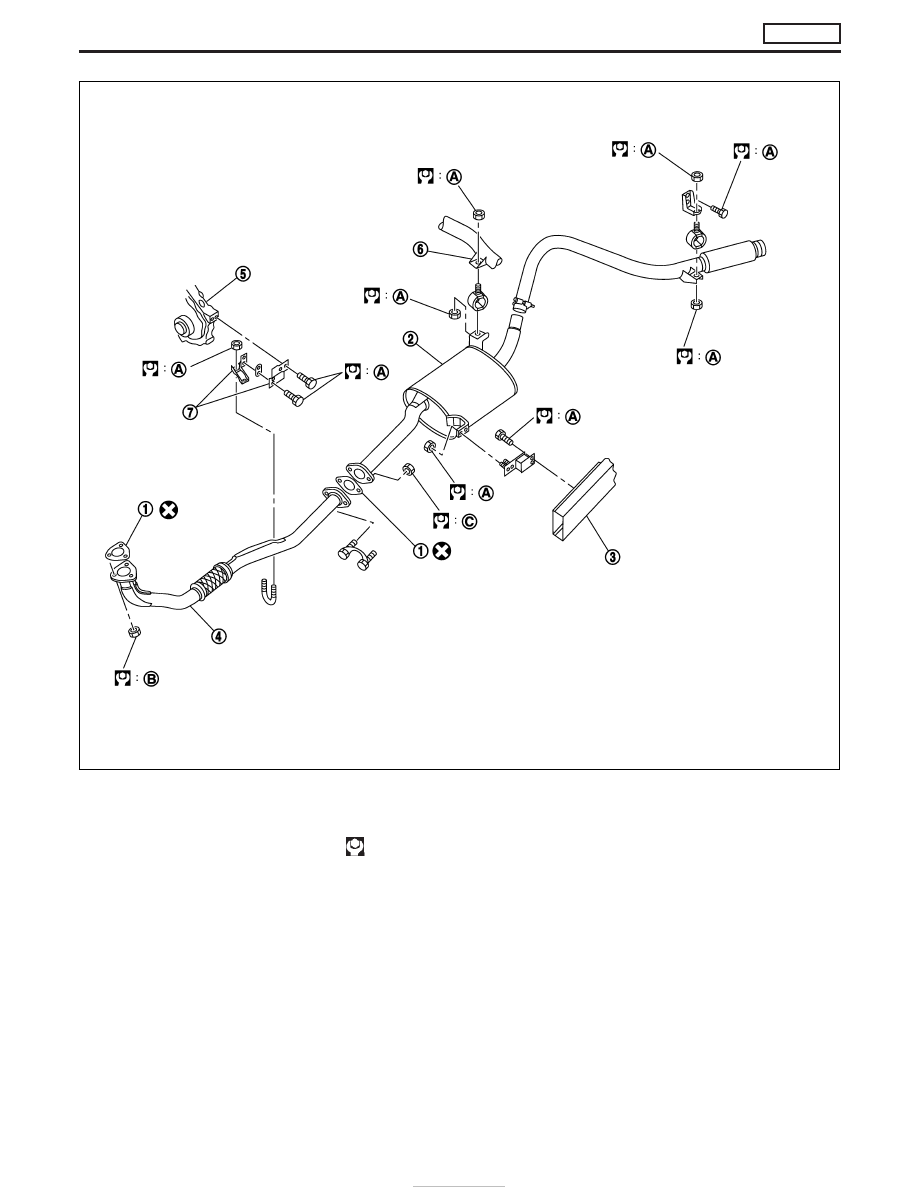

EXHAUST SYSTEM

TD27Ti

FE-10

q

1

Gasket

q

2

Muffler assembly

q

3

Frame

q

4

Front tube

q

5

Transfer case

q

6

Crossmember

q

7

Support bracket (Wagon models
only)

: Tightening torques

q

A

: 12.8 - 15.7 N

⋅

m

(1.3 - 1.6 kg-m, 10 - 11 ft-lb)

q

B

: 43.0 - 50.0 N

⋅

m

(4.4 - 5.0 kg-m, 32 - 36 ft-lb)

q

C

: 43.0 - 55.0 N

⋅

m

(4.4 - 5.6 kg-m, 32 - 41 ft-lb)

YFE072

EXHAUST SYSTEM

TD27Ti

FE-11

NOTES

CLUTCH

SECTION

CL

CONTENTS

PRECAUTIONS AND PREPARATION

............................2

Precautions ..................................................................2
Preparation ..................................................................2

CLUTCH SYSTEM

...........................................................3

Clutch Pedal ................................................................4

INSPECTION AND ADJUSTMENT

.................................5

Adjusting Clutch Pedal ................................................5
Bleeding Procedure .....................................................6

CLUTCH MASTER CYLINDER

.......................................7

HYDRAULIC CLUTCH CONTROL

.................................8

Clutch Master Cylinder ................................................8
Clutch Operating Cylinder ...........................................8

CLUTCH RELEASE MECHANISM

.................................9

CLUTCH DISC AND CLUTCH COVER

........................ 11

Clutch Disc................................................................. 11
Clutch Cover and Flywheel .......................................12

SERVICE DATA AND SPECIFICATIONS (SDS)

..........14

General Specifications...............................................14
Inspection and Adjustment ........................................14
