Nissan Silvia. Manual - part 330

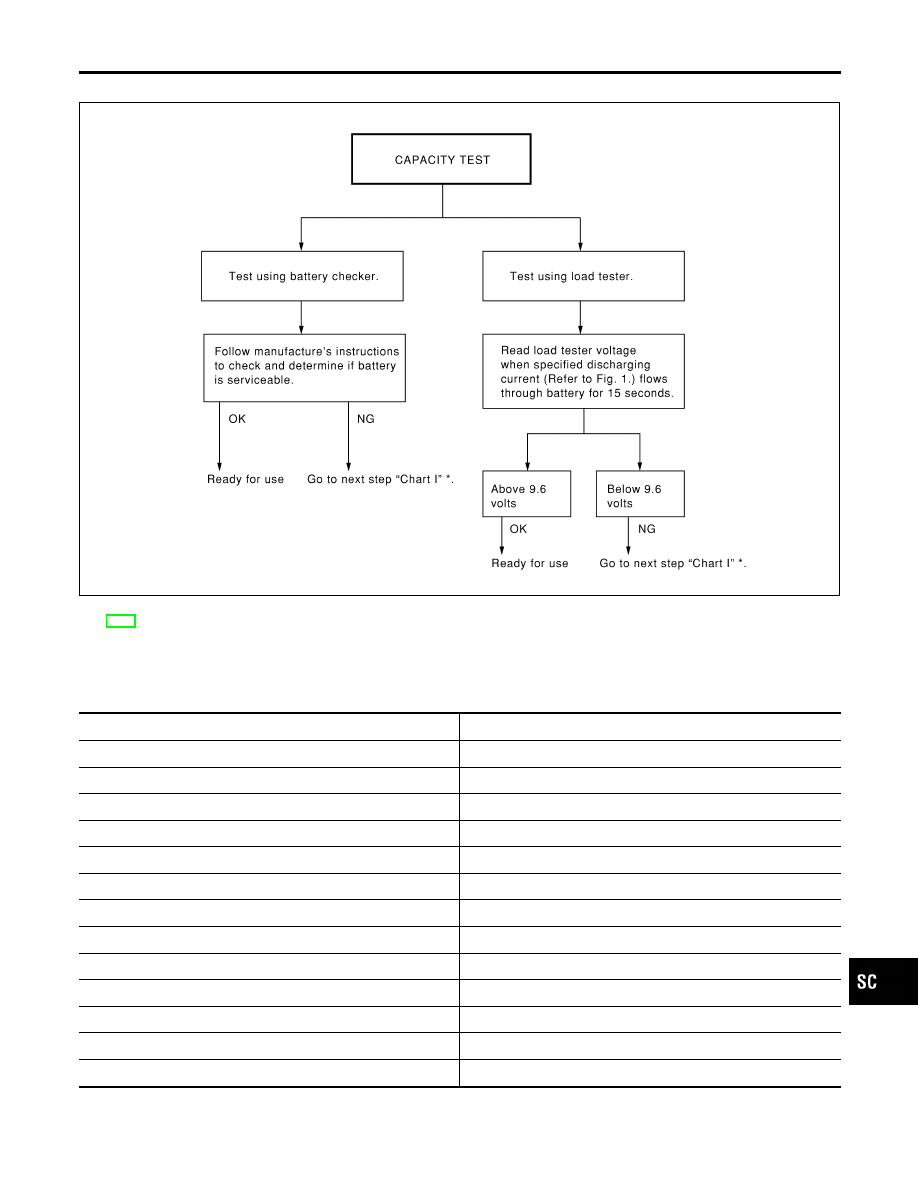

CHART II

NMSC0017S02

SEL755W

*:

SC-6

I

Check battery type and determine the specified current using the following table.

Fig. 1 Discharging Current (Load Tester)

NMSC0017S0201

Type

Current (A)

28B19R(L)

90

34B19R(L)

99

46B24R(L)

135

55B24R(L)

135

50D23R(L)

150

55D23R(L)

180

65D26R(L)

195

80D26R(L)

195

75D31R(L)

210

95D31R(L)

240

115D31R(L)

240

95E41R(L)

300

130E41R(L)

330

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

EL

IDX

BATTERY

Battery Test and Charging Chart (Cont’d)

SC-7

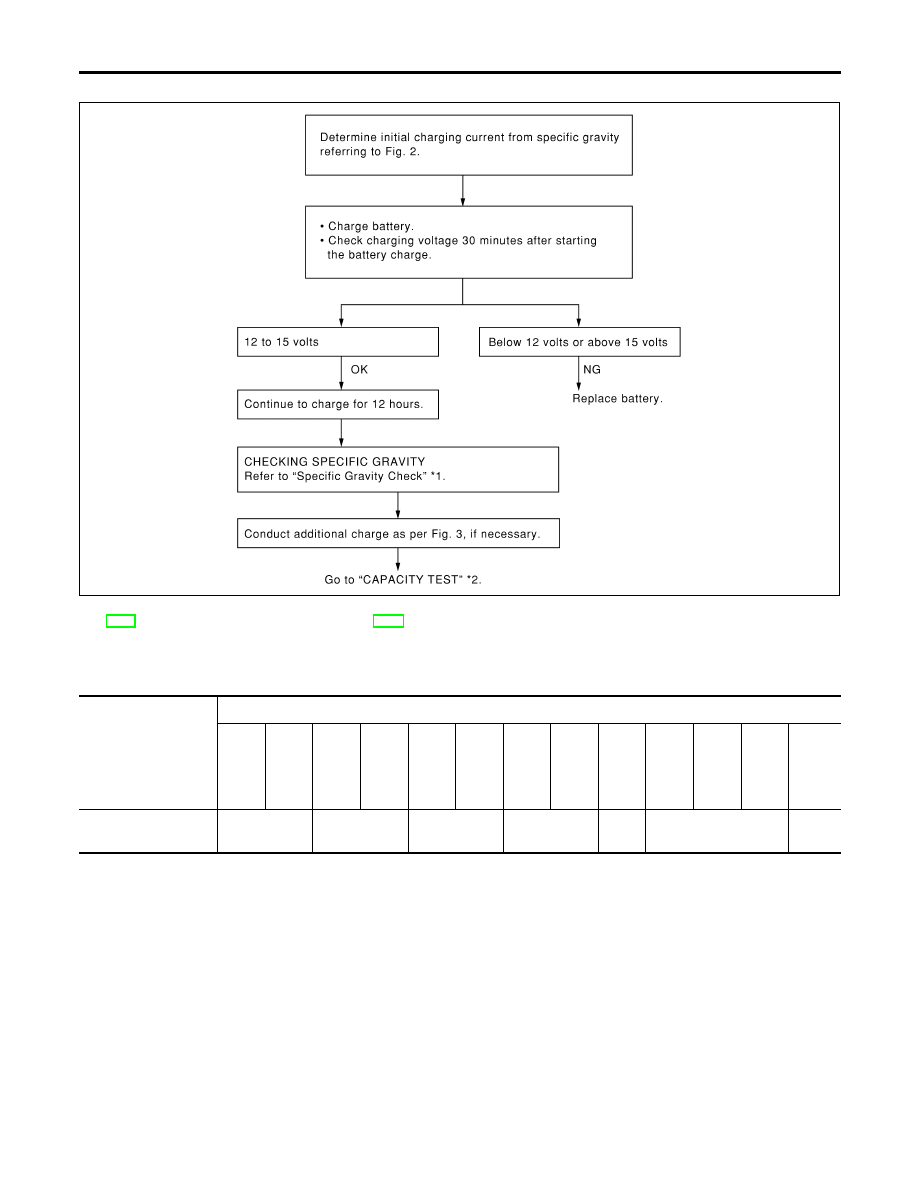

A: SLOW CHARGE

NMSC0017S03

SEL756W

*1: SC-4

*2: SC-7

Fig. 2 Initial Charging Current Setting (Slow Charge)

NMSC0017S0301

CON-VERTED SPE-
CIFIC GRAVITY

BATTERY TYPE

28B19R(L)

34B19R(L)

46B24R(L)

55B24R(L)

50D23R(L)

55D23R(L)

65D26R(L)

80D26R(L)

75D31R(L)

95D31R(L)

1

15D31R(L)

95E41R(L)

130E41R(L)

Below 1.100

4.0 (A)

5.0 (A)

7.0 (A)

8.0 (A)

9.0
(A)

10.0 (A)

14.0

(A)

I

Check battery type and determine the specified current using the table shown above.

I

After starting charging, adjustment of charging current is not necessary.

BATTERY

Battery Test and Charging Chart (Cont’d)

SC-8

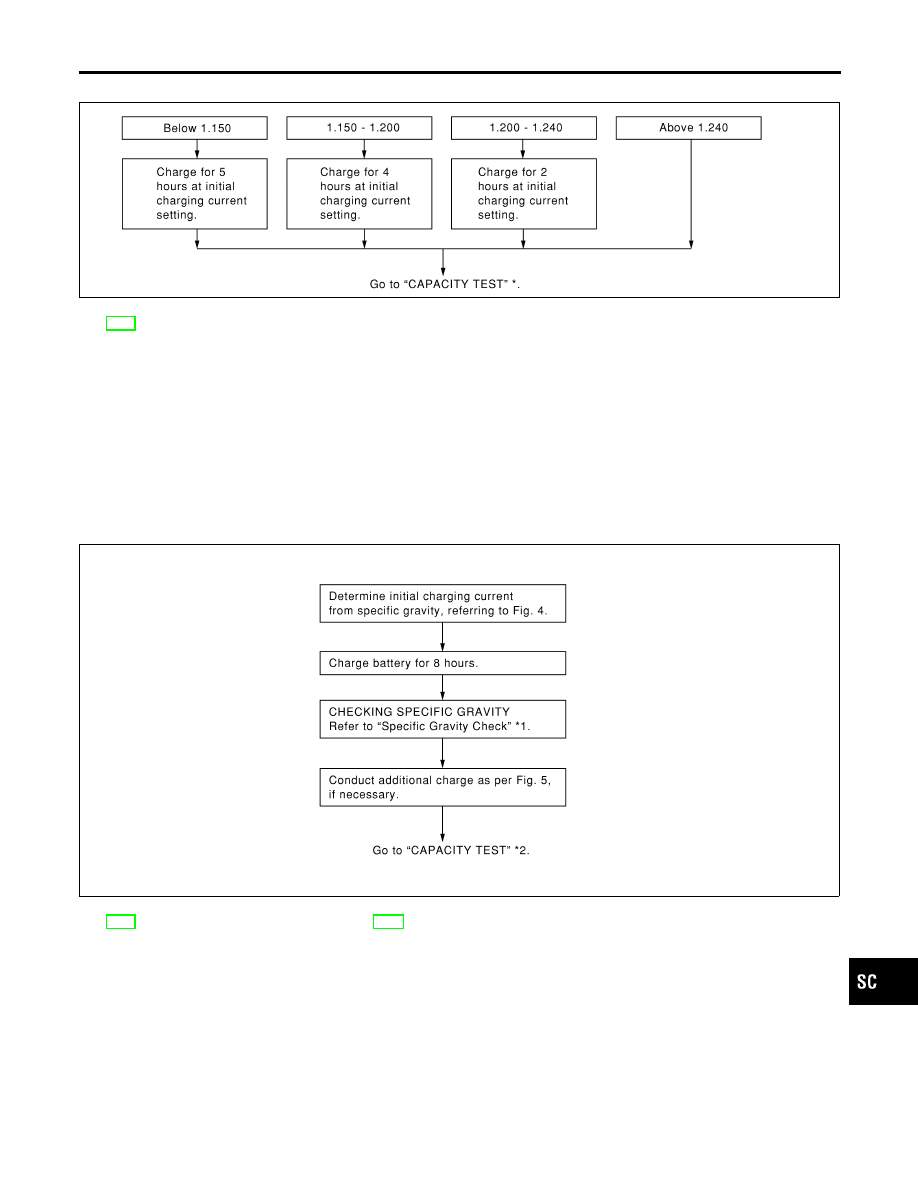

Fig. 3 Additional Charge (Slow Charge)

=NMSC0017S0302

SEL757W

*:

SC-7

CAUTION:

I

Set charging current to value specified in Fig. 2. If charger is not capable of producing specified
current value, set its charging current as close to that value as possible.

I

Keep battery away from open flame while it is being charged.

I

When connecting charger, connect leads first, then turn on charger. Do not turn on charger first,
as this may cause a spark.

I

If battery temperature rises above 60°C (140°F), stop charging. Always charge battery when its
temperature is below 60°C (140°F).

B: STANDARD CHARGE

NMSC0017S04

SEL758W

*1: SC-4

*2: SC-7

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

EL

IDX

BATTERY

Battery Test and Charging Chart (Cont’d)

SC-9

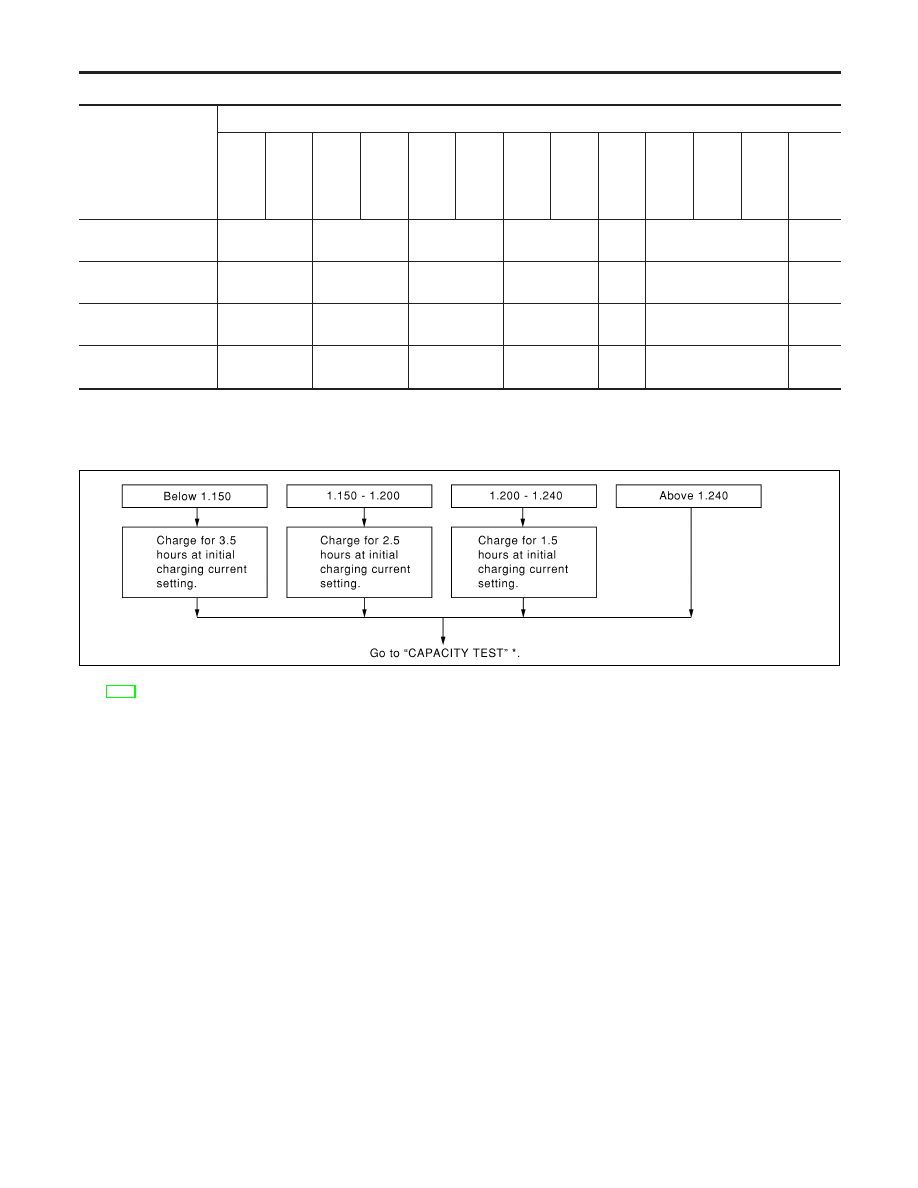

Fig. 4 Initial Charging Current Setting (Standard Charge)

=NMSC0017S0401

CON-VERTED SPE-
CIFIC GRAVITY

BATTERY TYPE

28B19R(L)

34B19R(L)

46B24R(L)

55B24R(L)

50D23R(L)

55D23R(L)

65D26R(L)

80D26R(L)

75D31R(L)

95D31R(L)

1

15D31R(L)

95E41R(L)

130E41R(L)

1.100 - 1.130

4.0 (A)

5.0 (A)

6.0 (A)

7.0 (A)

8.0
(A)

9.0 (A)

13.0

(A)

1.130 - 1.160

3.0 (A)

4.0 (A)

5.0 (A)

6.0 (A)

7.0
(A)

8.0 (A)

11.0

(A)

1.160 - 1.190

2.0 (A)

3.0 (A)

4.0 (A)

5.0 (A)

6.0
(A)

7.0 (A)

9.0
(A)

1.190 - 1.220

2.0 (A)

2.0 (A)

3.0 (A)

4.0 (A)

5.0
(A)

5.0 (A)

7.0
(A)

I

Check battery type and determine the specified current using the table shown above.

I

After starting charging, adjustment of charging current is not necessary.

Fig. 5 Additional Charge (Standard Charge)

NMSC0017S0402

SEL759W

*:

SC-7

CAUTION:

I

Do not use standard charge method on a battery whose specific gravity is less than 1.100.

I

Set charging current to value specified in Fig. 4. If charger is not capable of producing specified
current value, set its charging current as close to that value as possible.

I

Keep battery away from open flame while it is being charged.

I

When connecting charger, connect leads first, then turn on charger. Do not turn on charger first,
as this may cause a spark.

I

If battery temperature rises above 60°C (140°F), stop charging. Always charge battery when its
temperature is below 60°C (140°F).

BATTERY

Battery Test and Charging Chart (Cont’d)

SC-10
