Nissan Silvia. Manual - part 328

Part

SRS is activated

SRS is NOT activated

Instrument panel

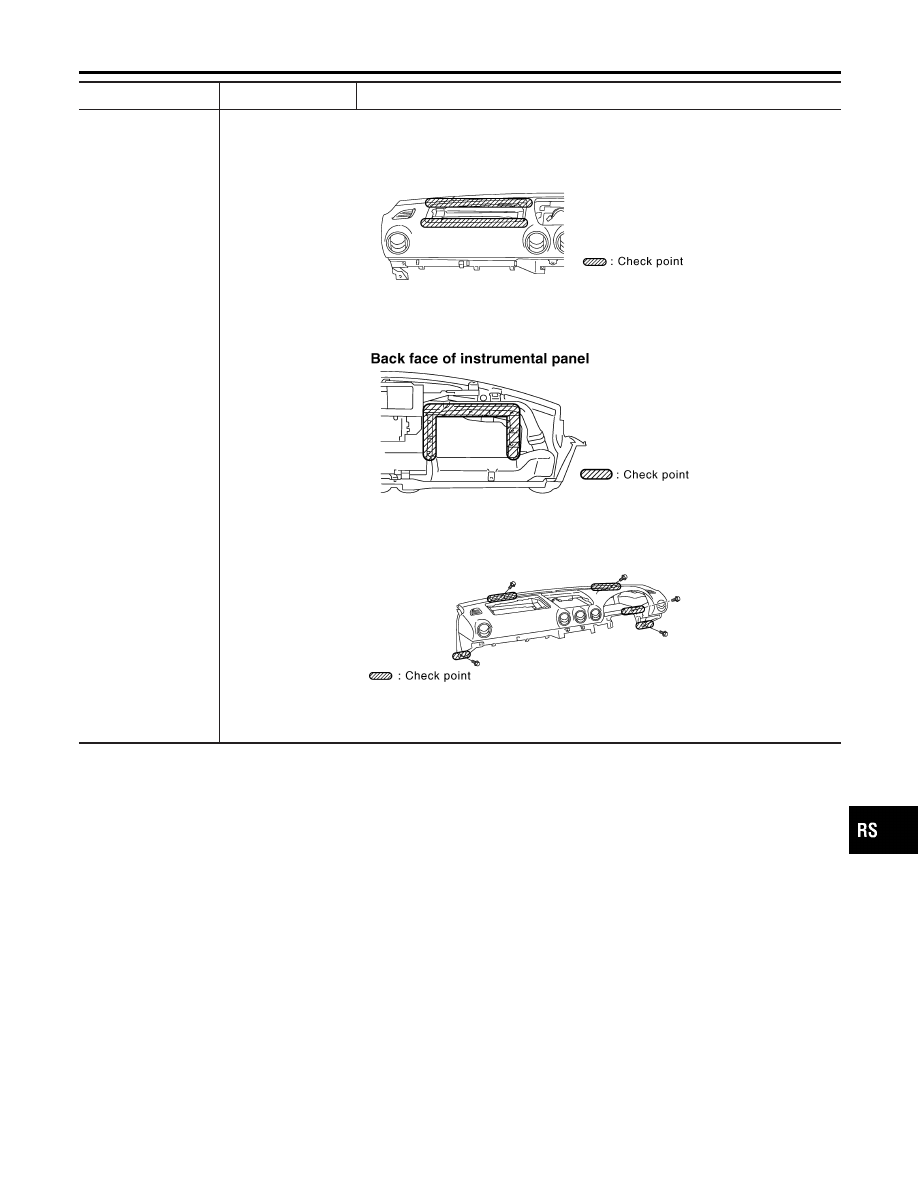

1. When front passenger air bag inflates, check the following points for bending, deformities or cracks.

I

Opening portion for front passenger air bag

SRS933

I

Front passenger air bag module brackets

SRS934

I

The portions securing the instrument panel

SRS935

2. If no damage is found, reinstall the instrument panel.
3. If damaged—REPLACE the instrument panel with bolts.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Collision Diagnosis (Cont’d)

RS-47

NOTES

STARTING & CHARGING SYSTEM

SECTION

SC

CONTENTS

PRECAUTIONS ...............................................................2

Supplemental Restraint System (SRS)

″

AIR

BAG

″

............................................................................2

Wiring Diagrams and Trouble Diagnosis.....................2

BATTERY.........................................................................3

How to Handle Battery ................................................3

METHODS OF PREVENTING OVER-DISCHARGE

......3

CHECKING ELECTROLYTE LEVEL

............................3

SPECIFIC GRAVITY CHECK

......................................4

Battery Test and Charging Chart.................................6

CHART I

...................................................................6

CHART II

..................................................................7

A: SLOW CHARGE

....................................................8

B: STANDARD CHARGE

............................................9

C: QUICK CHARGE

................................................. 11

STARTING SYSTEM .....................................................12

System Description....................................................12

M/T MODELS

..........................................................12

A/T MODELS

...........................................................12

Wiring Diagram - START -.........................................13
Trouble Diagnoses.....................................................14
Construction...............................................................15
Removal and Installation ...........................................15

REMOVAL

...............................................................15

INSTALLATION

........................................................15

Inspection...................................................................16

MAGNETIC SWITCH CHECK

...................................16

PINION/CLUTCH CHECK

.........................................16

BRUSH CHECK

.......................................................16

YOKE CHECK

.........................................................17

ARMATURE CHECK

................................................17

Assembly ...................................................................18

PINION PROTRUSION LENGTH ADJUSTMENT

........18

CHARGING SYSTEM ....................................................19

System Description....................................................19
Wiring Diagram - CHARGE -.....................................20
Trouble Diagnoses.....................................................21

WITH IC REGULATOR

.............................................21

MALFUNCTION INDICATOR

....................................21

Construction...............................................................22
Removal and Installation ...........................................22

REMOVAL

...............................................................22

INSTALLATION

........................................................22

Disassembly...............................................................23

REAR COVER

.........................................................23

REAR BEARING

......................................................23

Inspection...................................................................23

ROTOR CHECK

......................................................23

BRUSH CHECK

.......................................................23

STATOR CHECK

.....................................................24

Assembly ...................................................................24

RING FITTING IN REAR BEARING

...........................24

REAR COVER INSTALLATION

.................................24

SERVICE DATA AND SPECIFICATIONS (SDS) .........25

Battery........................................................................25
Starter ........................................................................25
Alternator ...................................................................25

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

EL

IDX

Supplemental Restraint System (SRS) “AIR
BAG”

NMSC0001

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER” used along with
a seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain types of
collision. The SRS system composition which is available to NISSAN MODEL S15 is as follows:
The Supplemental Restraint System consists of driver air bag module (located in the center of the steering
wheel), front passenger air bag module (located on the instrument panel on passenger side), a diagnosis
sensor unit, warning lamp, wiring harness and spiral cable.
Information necessary to service the system safely is included in the RS section of this Service Manual.

WARNING:

I

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance should be per-
formed by an authorized NISSAN dealer.

I

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the RS section.

I

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harnesses can be identified with yellow harness connector.

Wiring Diagrams and Trouble Diagnosis

NMSC0002

When you read wiring diagrams, refer to the following:

I

Refer to GI-11, “HOW TO READ WIRING DIAGRAMS”

I

Refer to EL-7, “POWER SUPPLY ROUTING” for power distribution circuit

When you perform trouble diagnosis, refer to the following:

I

Refer to GI-31, “HOW TO FOLLOW TEST GROUPS IN TROUBLE DIAGNOSES”

I

Refer to GI-20, “HOW TO PERFORM EFFICIENT DIAGNOSIS FOR AN ELECTRICAL INCIDENT”

PRECAUTIONS

Supplemental Restraint System (SRS) “AIR BAG”

SC-2
