signs of damage, replace them with new ones.

I

Check diagnosis sensor unit brackets to ensure they are
free of deformities or rust.

I

Replace diagnosis sensor unit if it has been dropped or
sustained an impact.

I

After replacement of diagnosis sensor unit, perform self-
diagnosis for SRS. Refer to “SRS Operation Check” for
details (RS-28).

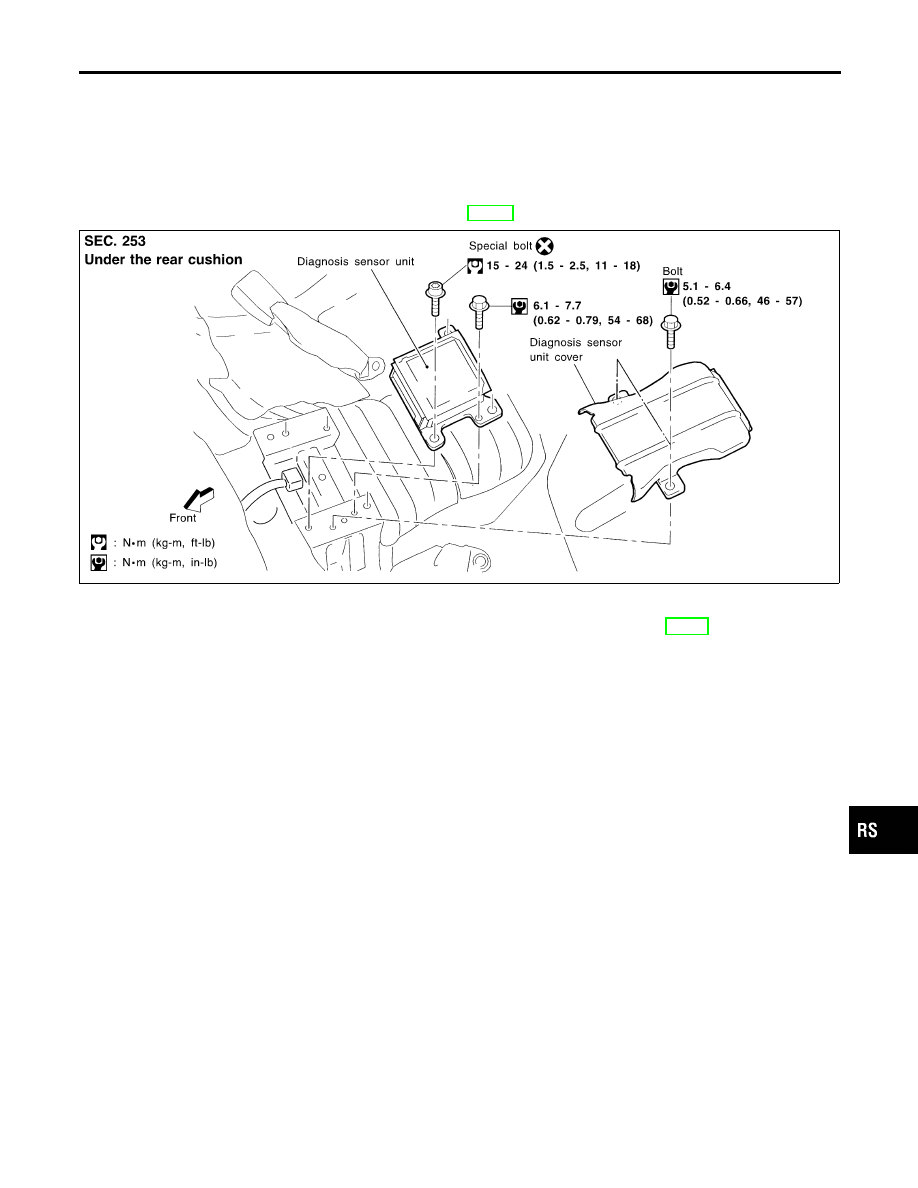

JRS925

1.

Disconnect driver, front passenger air bag module connectors.

2.

Remove rear seat cushion. Refer to BT-39, “REAR SEAT”.

3.

Remove the air bag sensor cover.

4.

Disconnect diagnosis sensor unit connector.

5.

Remove earth bolt and also remove special bolts using the
TAMPER RESISTANT TORX (Size T50), from diagnosis sen-
sor unit.
Then remove the diagnosis sensor unit.

NOTE:

I

To install, reverse the removal procedure sequence.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Diagnosis Sensor Unit (Cont’d)

RS-11

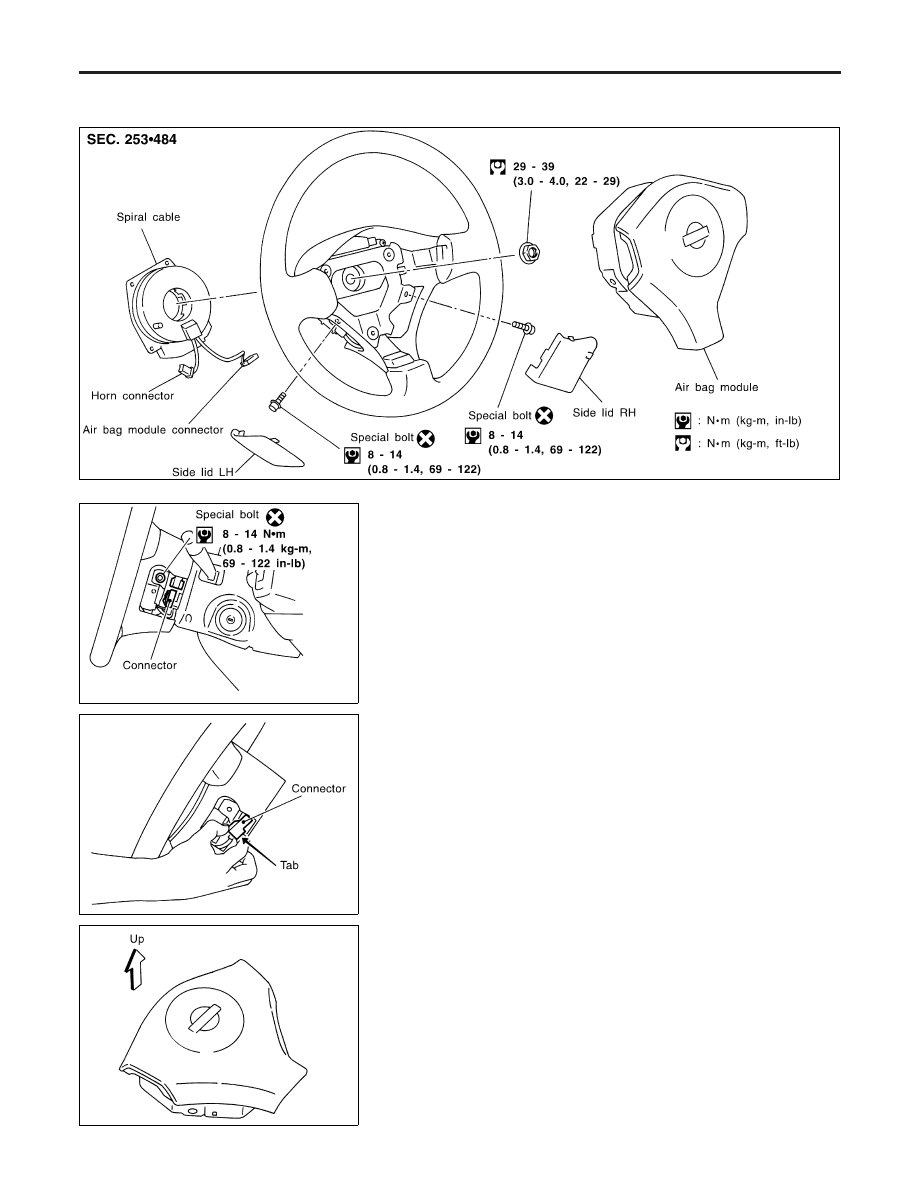

Driver Air Bag Module and Spiral Cable

REMOVAL AND INSTALLATION

NMRS0015

SRS616

SRS617-B

REMOVAL

NMRS0044

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Always work from the side of driver air bag module.

1.

Remove side lid from steering wheel, and disconnect driver air
bag module connector.

2.

Using the TAMPER RESISTANT TORX (Size T30), remove left
and right special bolts.

SRS618

3.

Remove driver air bag module connector by pushing tab.
Driver air bag module can then be removed.

SRS619

CAUTION:

I

Always place driver air bag module with pad side facing
upward.

I

Do not attempt to disassemble driver air bag module.

I

The special bolts are coated with bonding agent. Do not
use old bolts after removal; replace with new ones.

I

Do not insert any foreign objects (screwdriver, etc.) into
driver air bag module connector.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable

RS-12

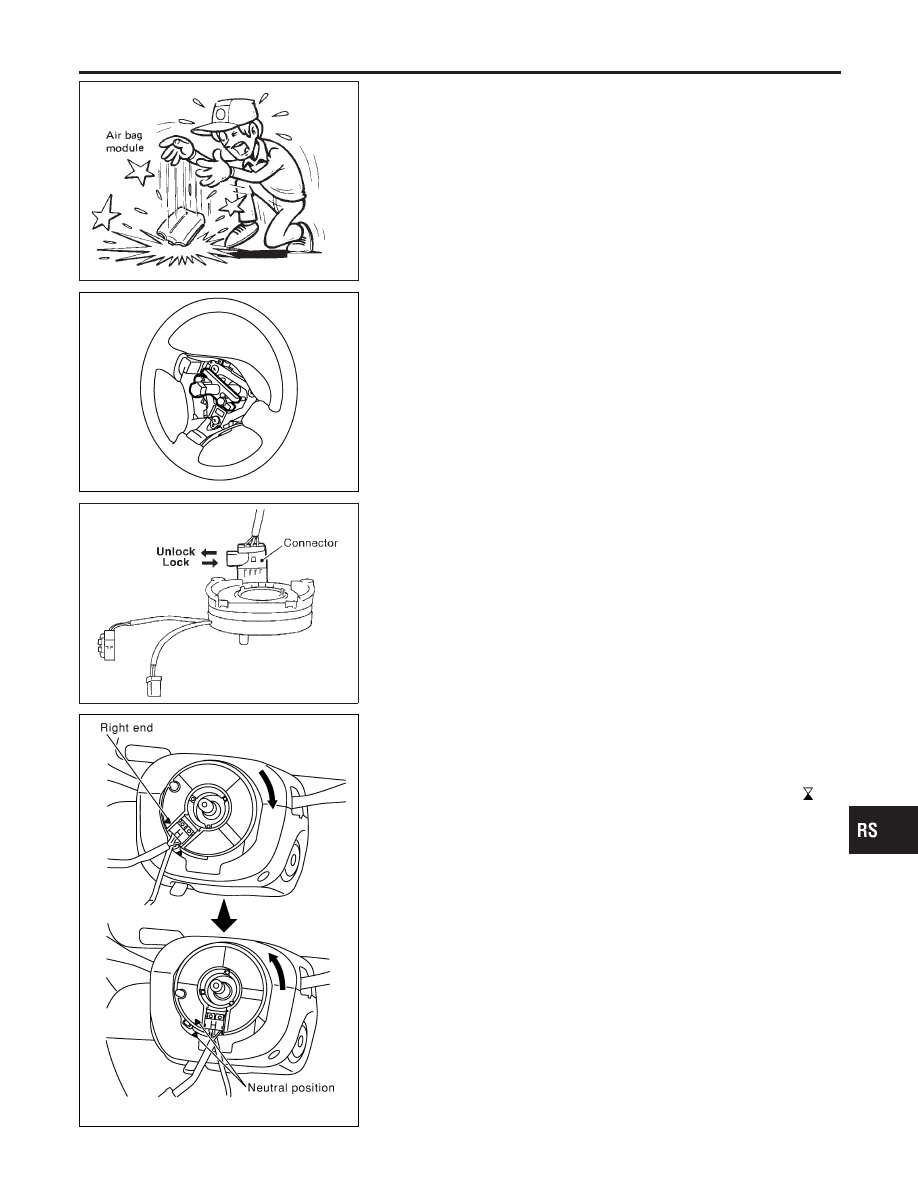

SBF814E

I

Replace driver air bag module if it has been dropped or
sustained an impact.

I

Do not expose the driver air bag module to temperatures
exceeding 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the air bag module.

SRS823

4.

Set steering wheel in the neutral position.

5.

Disconnect horn connector and remove nuts.

6.

Using steering wheel puller, remove steering wheel. Be care-
ful not to over-tighten puller bolt on steering wheel.

CAUTION:

I

Do not tap or bump the steering wheel.

7.

Remove steering column cover.

SRS384

8.

Unlock the spiral cable connector. Disconnect connectors and
remove the four screws. The spiral cable can then be removed.

CAUTION:

I

Do not attempt to disassemble spiral cable.

I

Do not apply lubricant to the spiral cable.

SRS822

INSTALLATION

NMRS0045

1.

Set the front wheels in the straight-ahead position.

2.

Make sure that the spiral cable is in the neutral position.
The neutral position is detected by turning left about 2.5 revo-
lutions from the right end position. Align the two marks (

).

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Always work from the side of driver air bag module.

I

The spiral cable may snap due to steering operation if the
cable is installed in an improper position.

I

Also, with the steering linkage disconnected, the cable
may snap by turning the steering wheel beyond the limited
number of turns. The spiral cable can be turned left about
2.5 turns from the right end position.

3.

Connect and lock spiral cable connector and tighten with
screws. Install steering column cover.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable (Cont’d)

RS-13

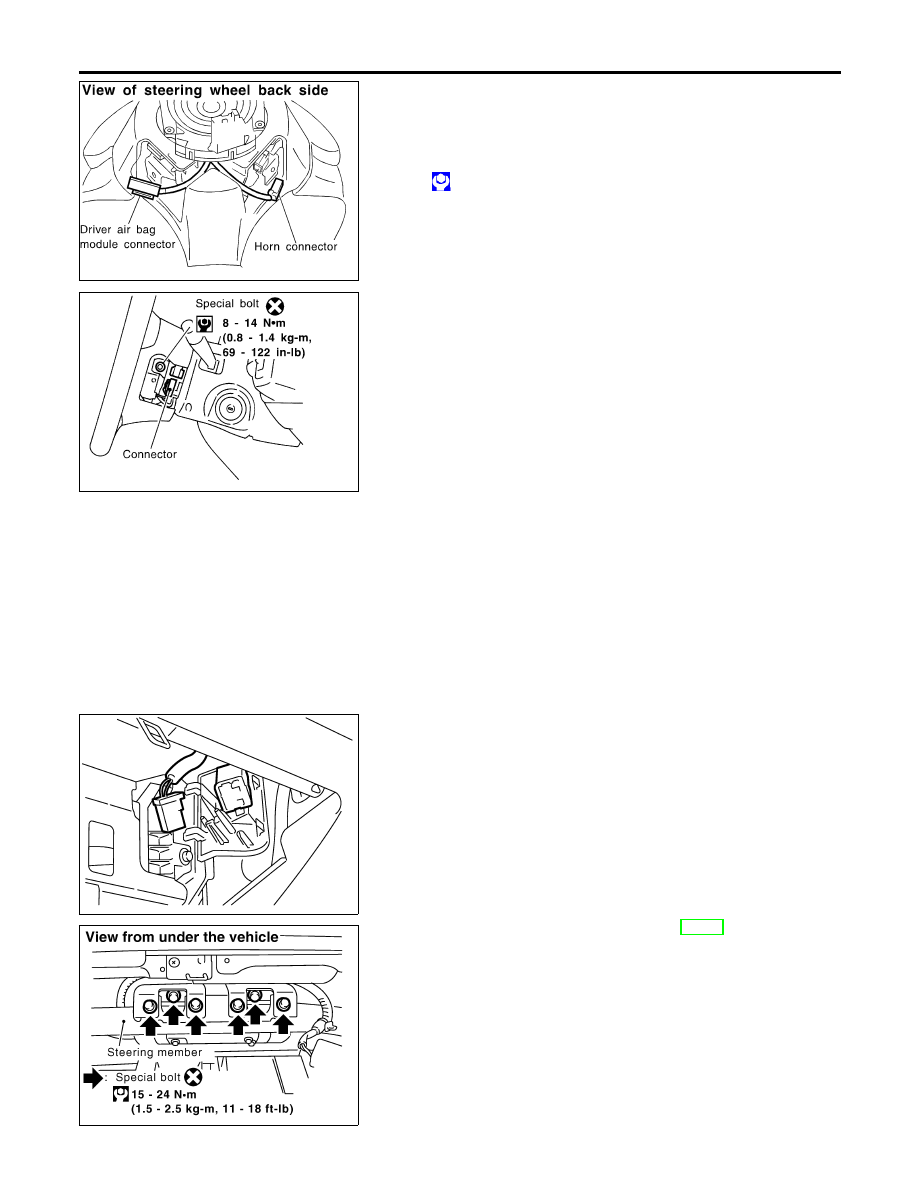

SRS944

4.

Install steering wheel setting spiral cable pin guide, and pull
spiral cable through.

5.

Connect horn connector and engage spiral cable with pawls in
steering wheel.

6.

Tighten nut.

: 29 - 39 N·m (3.0 - 4.0 kg-m, 22 - 29 ft-lb)

SRS617-B

7.

Position driver air bag module and install driver air bag mod-
ule connector, then tighten driver air bag module with new
special bolts.

8.

Connect driver air bag module connector.

9.

Install all lids.

10. Conduct self-diagnosis to ensure entire SRS operates prop-

erly. (Use CONSULT-II or warning lamp check.)
Before performing self-diagnosis, connect both battery cables.

11. Turn steering wheel to the left end and then to the right end

fully to make sure that spiral cable is set in the neutral posi-
tion.
If “AIR BAG” warning lamp blinks or stays ON (at the user
mode), it shows the spiral cable may be snapped due to its
improper position. Perform self-diagnosis again (use CON-
SULT-II or warning lamp). If a malfunction is detected, replace
the spiral cable with a new one.

12. Perform self-diagnosis again to make sure that no malfunction

is detected.

SRS938

Front Passenger Air Bag Module

REMOVAL

NMRS0018

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait for at least 3 minutes.

I

Always work from the side of or under air bag module.

1.

Remove the glove box assembly.

2.

Remove the connector lid.

3.

Disconnect front passenger air bag module connector from air
bag harness connector.

JRS937

4.

Remove glove box assembly. Refer to BT-22, “INSTRUMENT
PANEL ASSEMBLY” for details.

5.

Remove the hex bolts or special bolts using the TAMPER
RESISTANT TORX (Size T50) from front passenger air bag
module.
Take out the air bag module from the instrument panel.

I

The air bag module is heavy and should be supported using
both hands during removal.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable (Cont’d)
