Nissan Silvia. Manual - part 317

Maintenance

NMRS0043

SRS918

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

BT

HA

SC

EL

IDX

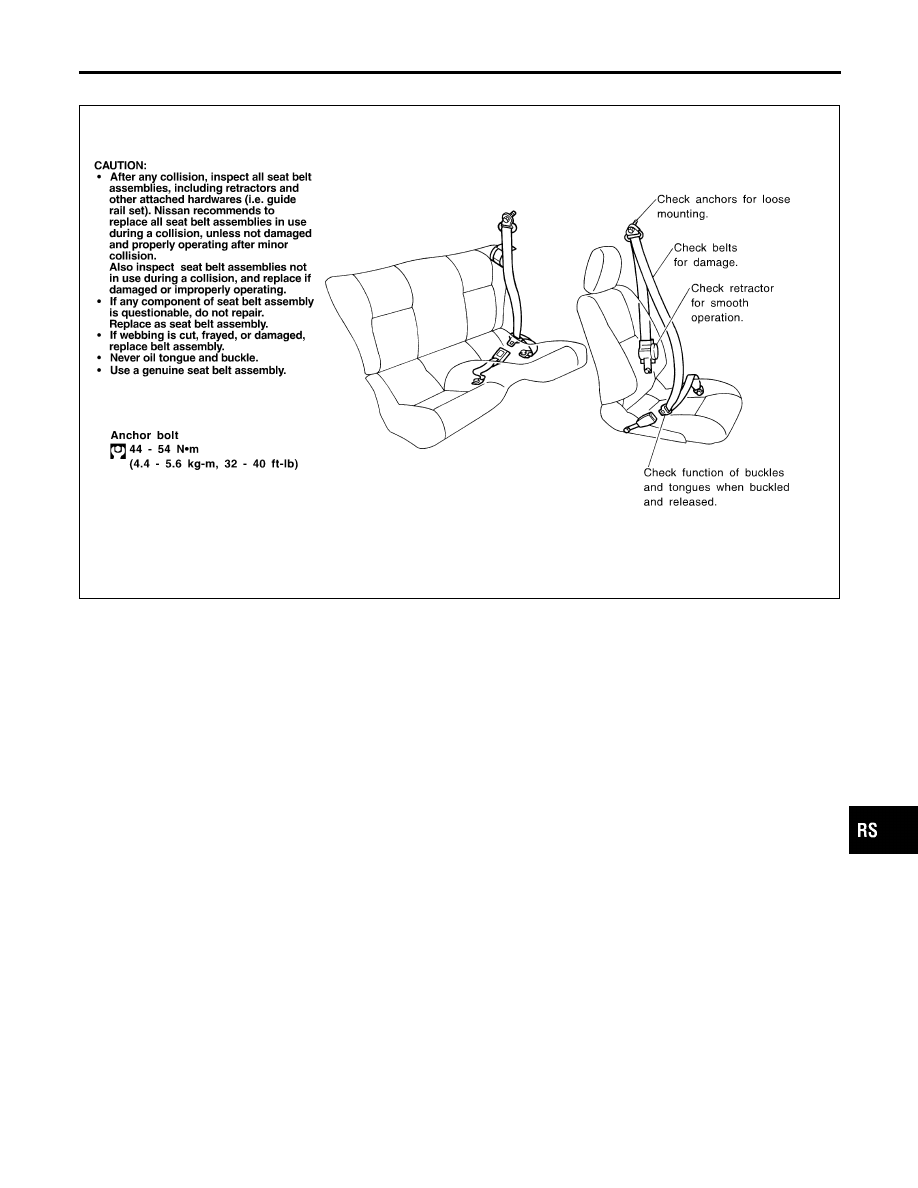

SEAT BELTS

Maintenance

RS-3

Front Seat Belt

REMOVAL AND INSTALLATION

=NMRS0003

1. Slide the seat all the way forward and tilt the seatback toward the front.
2. Remove anchor cover.
3. Slide floor anchor cover.
4. Remove floor anchor bolt.
5. Remove shoulder anchor bolt.
6. Remove kicking plate and rear side finisher. Refer to BT-26, “SIDE AND FLOOR TRIM” for details.
7. Remove the screw securing seat belt retractor, then remove seat belt and seat belt retractor.

SRS919

SEAT BELTS

Front Seat Belt

RS-4

Rear Seat Belt

REMOVAL AND INSTALLATION

=NMRS0004

1. Remove rear seat. Refer to BT-39, “REAR SEAT” for details.
2. Remove outer and shoulder anchor bolt.
3. Remove rear side finisher. Refer to BT-26, “SIDE AND FLOOR TRIM” for details.
4. Remove bolts securing rear seat belt retractor, then remove seat belt and seat belt retractor.
5. Remove each anchor bolt.

SRS920

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SEAT BELTS

Rear Seat Belt

RS-5

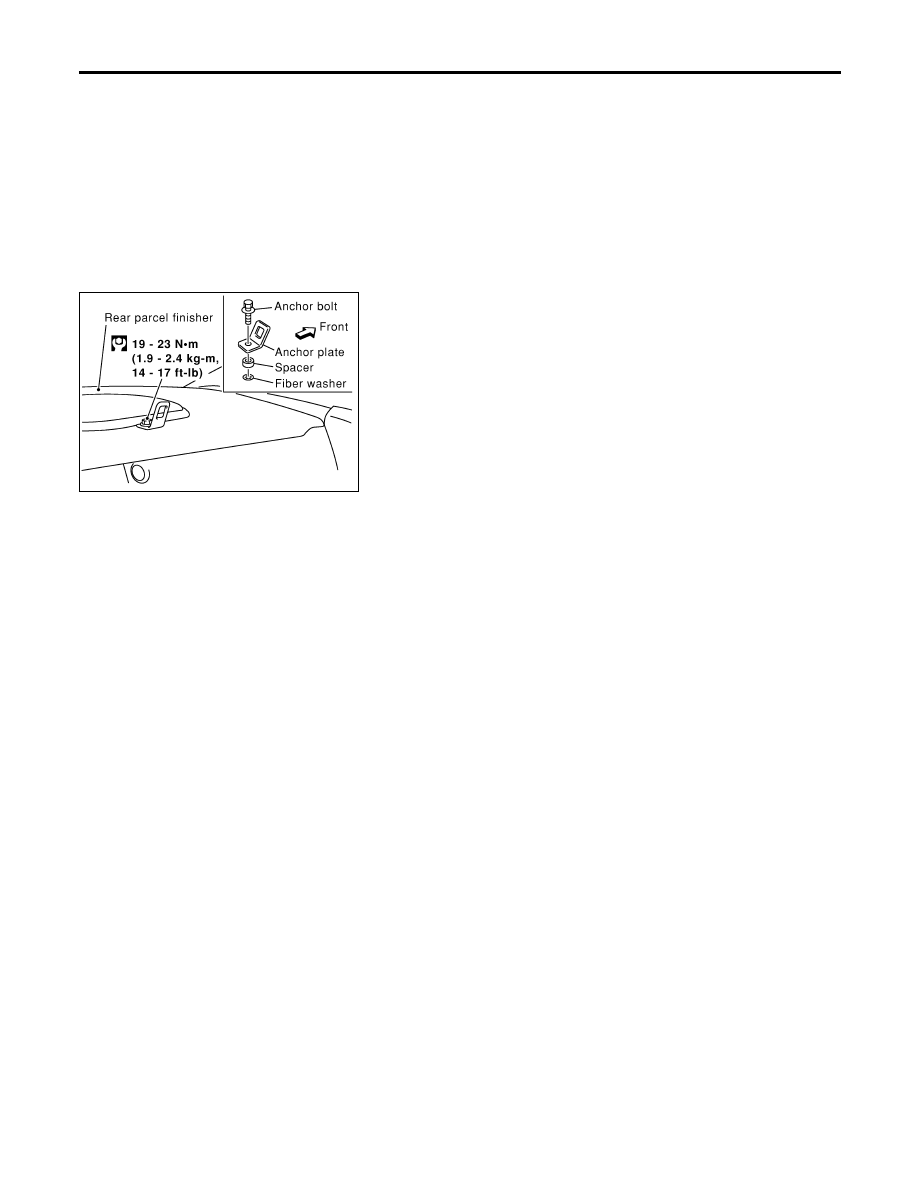

Tether Anchor Plate

REMOVAL AND INSTALLATION

=NMRS0039

CAUTION:

SRS921

Replace anchor bolts if they are deformed or worn out.

SEAT BELTS

Tether Anchor Plate

RS-6
