Nissan Silvia. Manual - part 311

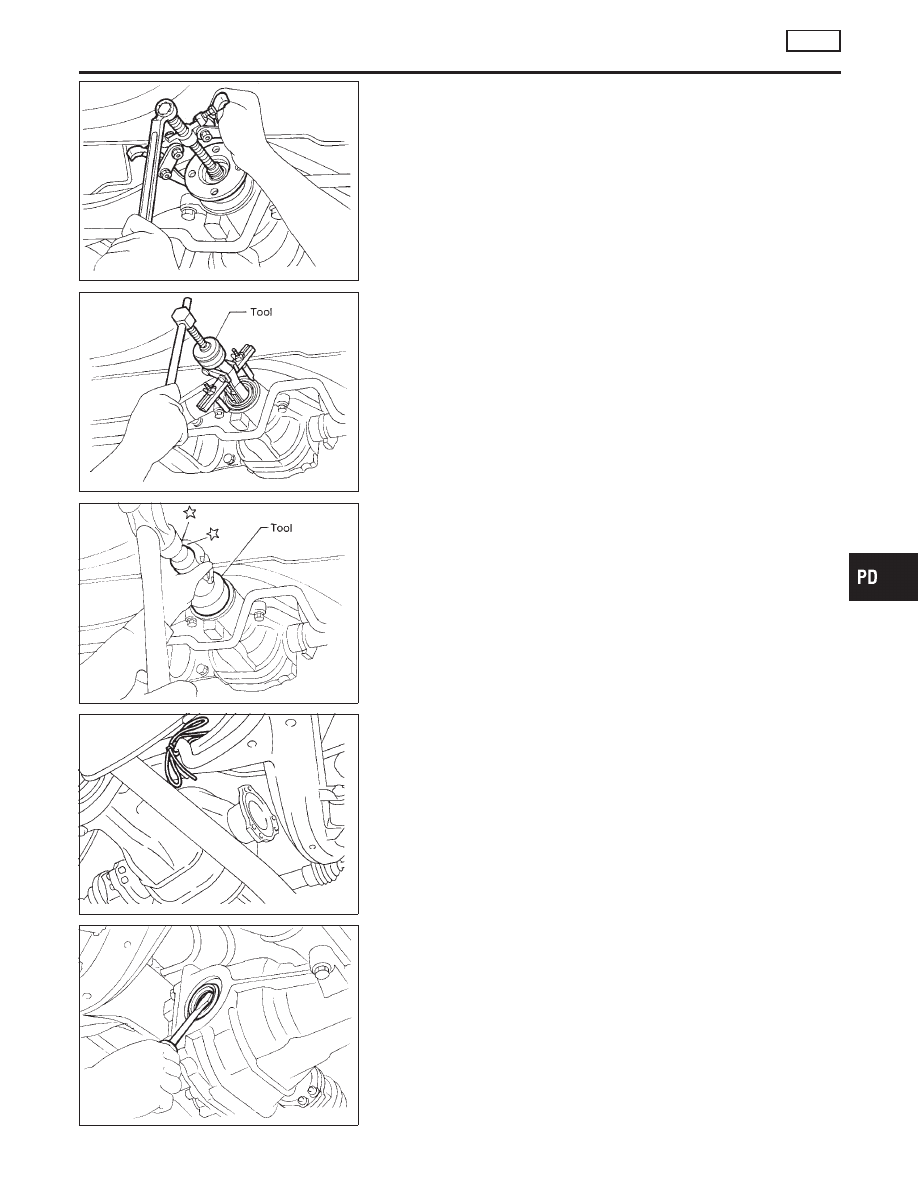

SPD876

4.

Remove companion flange.

SPD877

5.

Remove front oil seal.

SPD878

6.

Apply multi-purpose grease to sealing lips of oil seal. Press
front oil seal into carrier.

Tool number: ST30720000

7.

Install companion flange and drive pinion nut.

8.

Install propeller shaft.

SPD101A

SIDE OIL SEAL REPLACEMENT

NMPD0056

1.

Disconnect final drive side flange and drive shaft flange and
suspend drive shaft flange with wire.

2.

Remove final drive side flange.

SPD879

3.

Remove oil seal.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REAR FINAL DRIVE

R200

On-vehicle Service (Cont’d)

PD-13

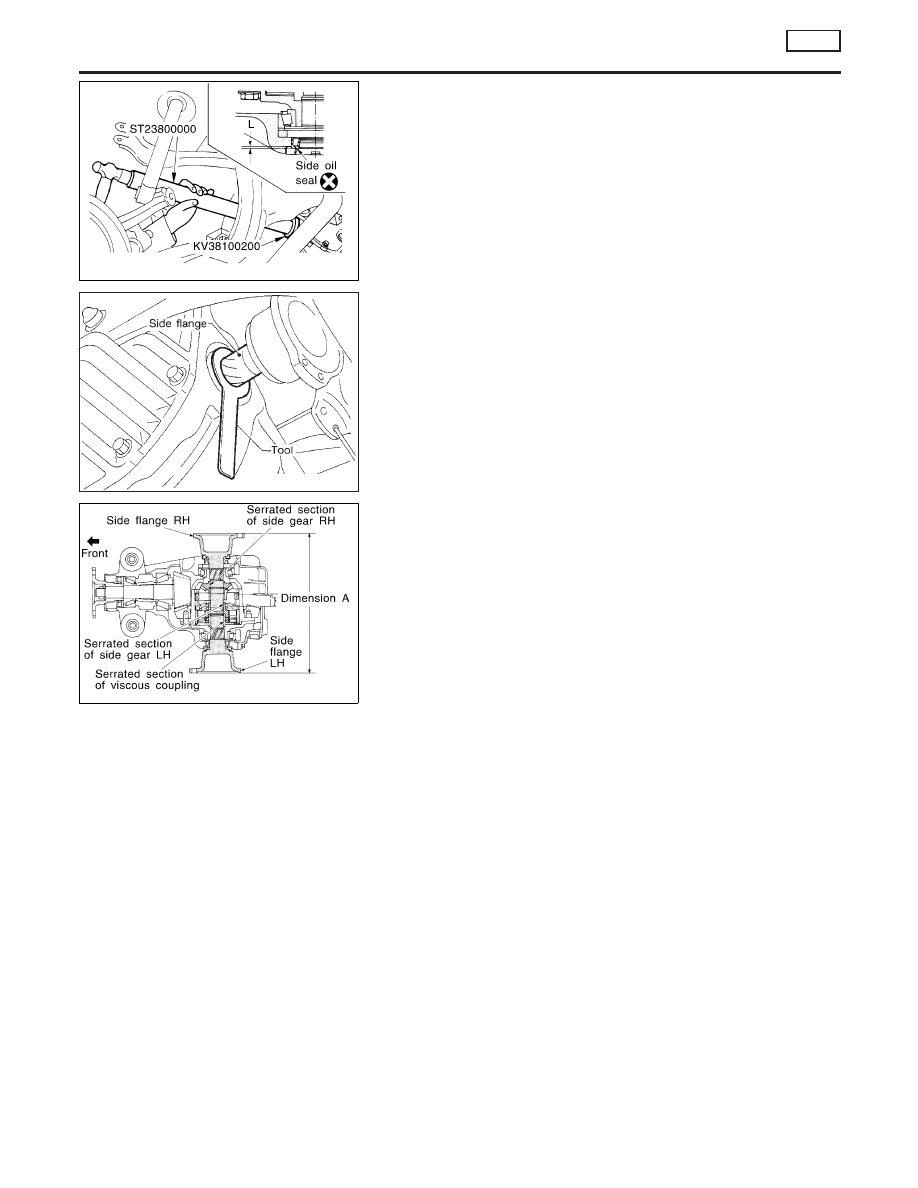

JPD538A

4.

Apply multi-purpose grease to sealing lips of oil seal. Press-fit
oil seal into carrier with Tool.

Tool number:

KV38100200
ST23800000

Length “L”: Less than 0.5 mm (0.020 in)

SPD096A

5.

Install final drive side flange RH.

6.

Install final drive side flange LH.
Use Tool to prevent side oil seal from being damaged by
spline portion of side flange.

Tool number: KV38107900

7.

Install drive shaft.

JPD536A

8.

After installing final drive side flange, measure length A.

Length A:

Approx. 316 - 318 mm (12.44 - 12.52 in)

REAR FINAL DRIVE

R200

On-vehicle Service (Cont’d)

PD-14

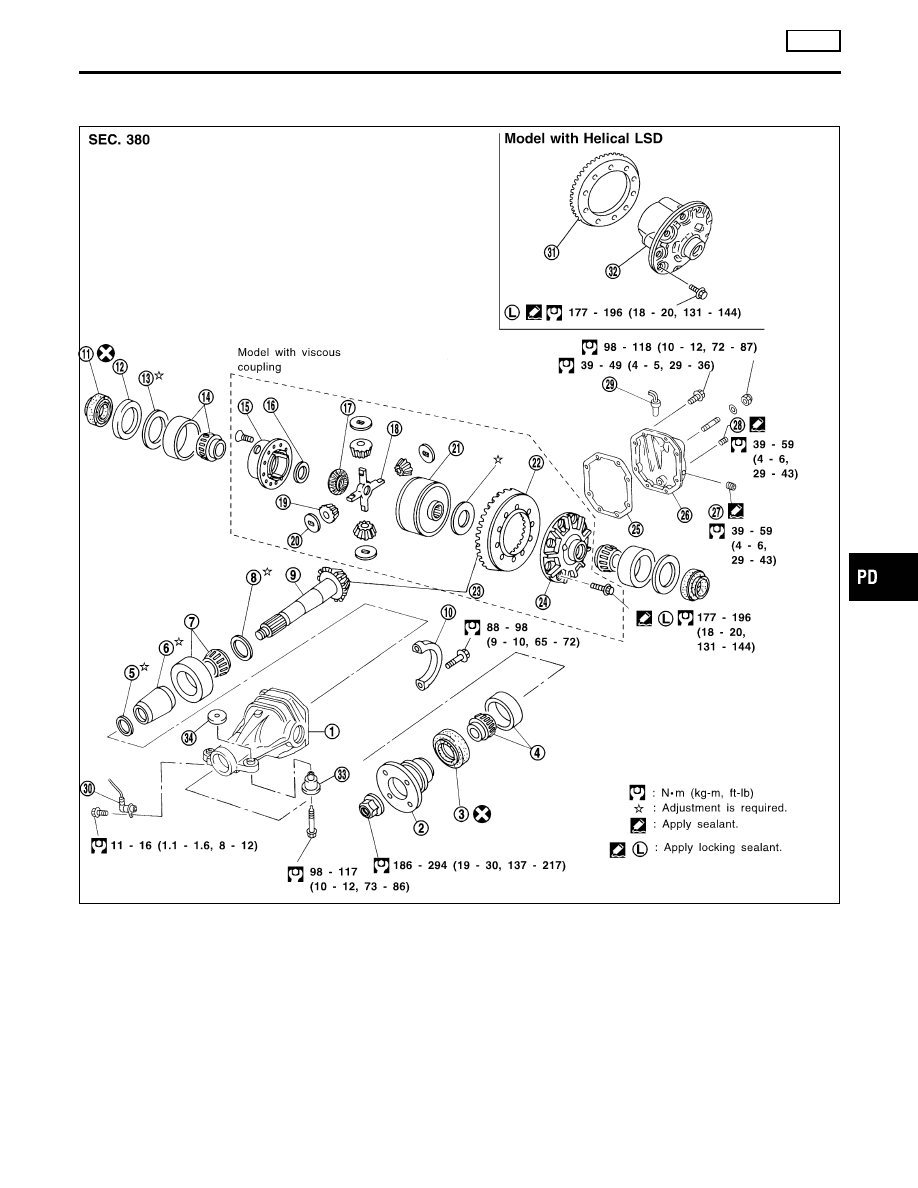

Components

=NMPD0031

R200V, R200H

SPD528A

1.

Gear carrier

2.

Companion flange

3.

Front oil seal

4.

Pinion front bearing

5.

Pinion bearing adjusting washer

6.

Pinion bearing adjusting spacer

7.

Pinion rear bearing

8.

Pinion height adjusting washer

9.

Drive pinion

10. Bearing cap
11. Side oil seal
12. Side bearing spacer

13. Side bearing adjusting washer
14. Side bearing
15. Differential case B
16. Side gear thrust washer
17. Side gear (RH)
18. Pinion mate shaft
19. Pinion mate gear
20. Pinion mate thrust washer
21. Side gear (LH)
22. Ring gear
23. Hypoid gear set

24. Differential case A
25. Gasket
26. Rear cover
27. Filler plug
28. Drain plug
29. Breather
30. ABS sensor
31. Ring gear
32. Differential assembly
33. Insulator
34. Upper stopper

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REAR FINAL DRIVE

R200

Components

PD-15

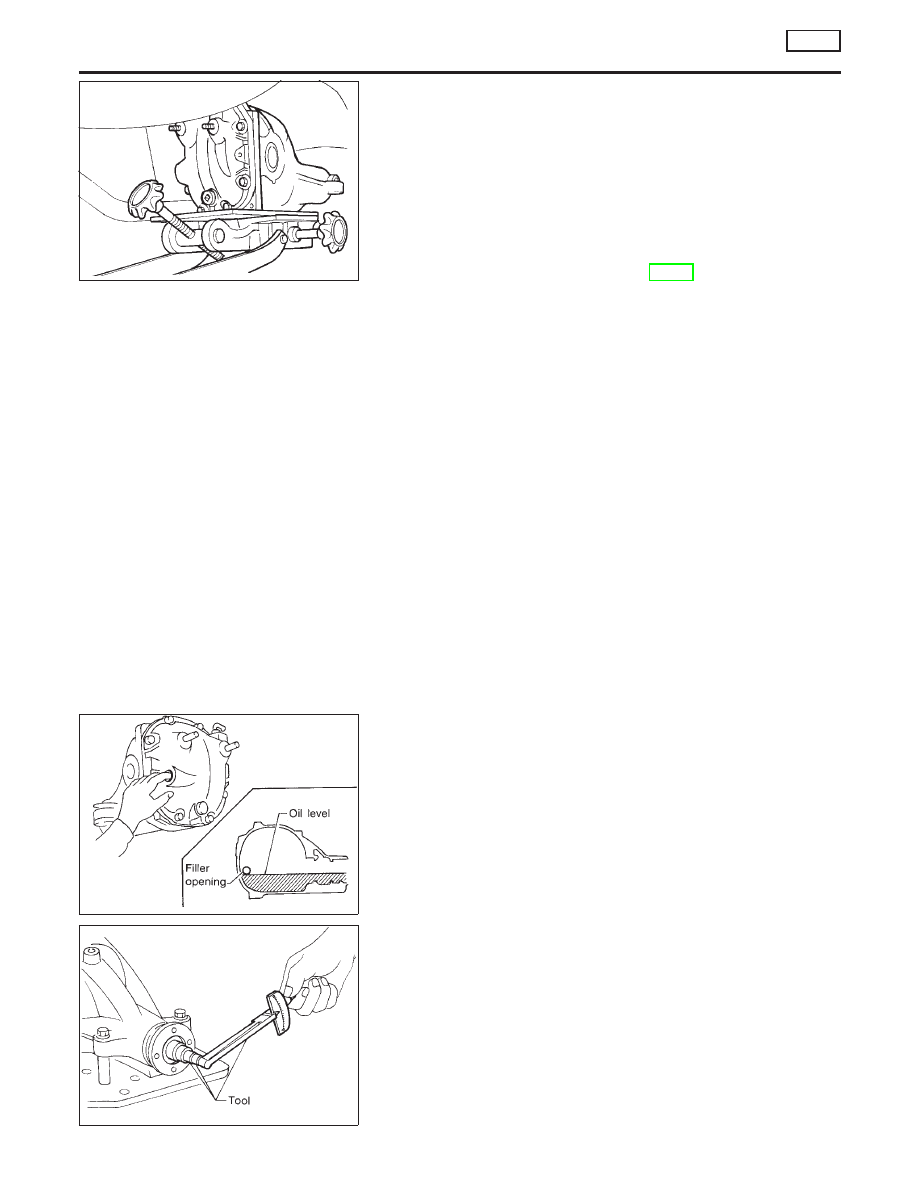

SPD315A

Removal and Installation

NMPD0032

REMOVAL

NMPD0032S01

CAUTION:

Before removing the final drive assembly, disconnect the ABS
sensor from the assembly. Then move it away from the final
drive assembly. Failure to do so may result in damage to the
sensor wires and the sensor becoming inoperative.

I

Remove propeller shaft.
Plug up rear end of transmission rear extension housing.

I

Remove drive shafts.
Refer to “Removal”, “Drive Shaft”, AX-15.

I

Remove nuts securing final drive rear cove to suspension
member.

I

Support weight of final drive using jack.

I

Remove final drive mounting member from front of final drive.

I

Move final drive forward together with jack. Remove rear cover
stud bolts from suspension member.

I

Lower final drive using jack. Remove jack from rear of vehicle.

CAUTION:

I

Be careful not to damage spline, sleeve yoke and front oil
seal, when removing propeller shaft.

I

After removal, support suspension member on a stand to
prevent its insulators from being twisted or damaged.

SPD316A

INSTALLATION

NMPD0032S02

I

Fill final drive with recommended gear oil.

SPD056A

Disassembly

NMPD0033

PRE-INSPECTION

NMPD0033S01

Before disassembling final drive, perform the following inspection.

I

Total preload

a)

Turn drive pinion in both directions several times to set bear-
ing rollers.

b)

Check total preload with Tool.

Tool number: ST3127S000
Total preload:

1.4 - 3.1 N·m (14 - 32 kg-cm, 12 - 28 in-lb)

REAR FINAL DRIVE

R200

Removal and Installation

PD-16
