WARNING:

Support manual transmission while removing it.

Installation

NMMT0006S02

I

Install in the reverse order of removal.

SMT058E

I

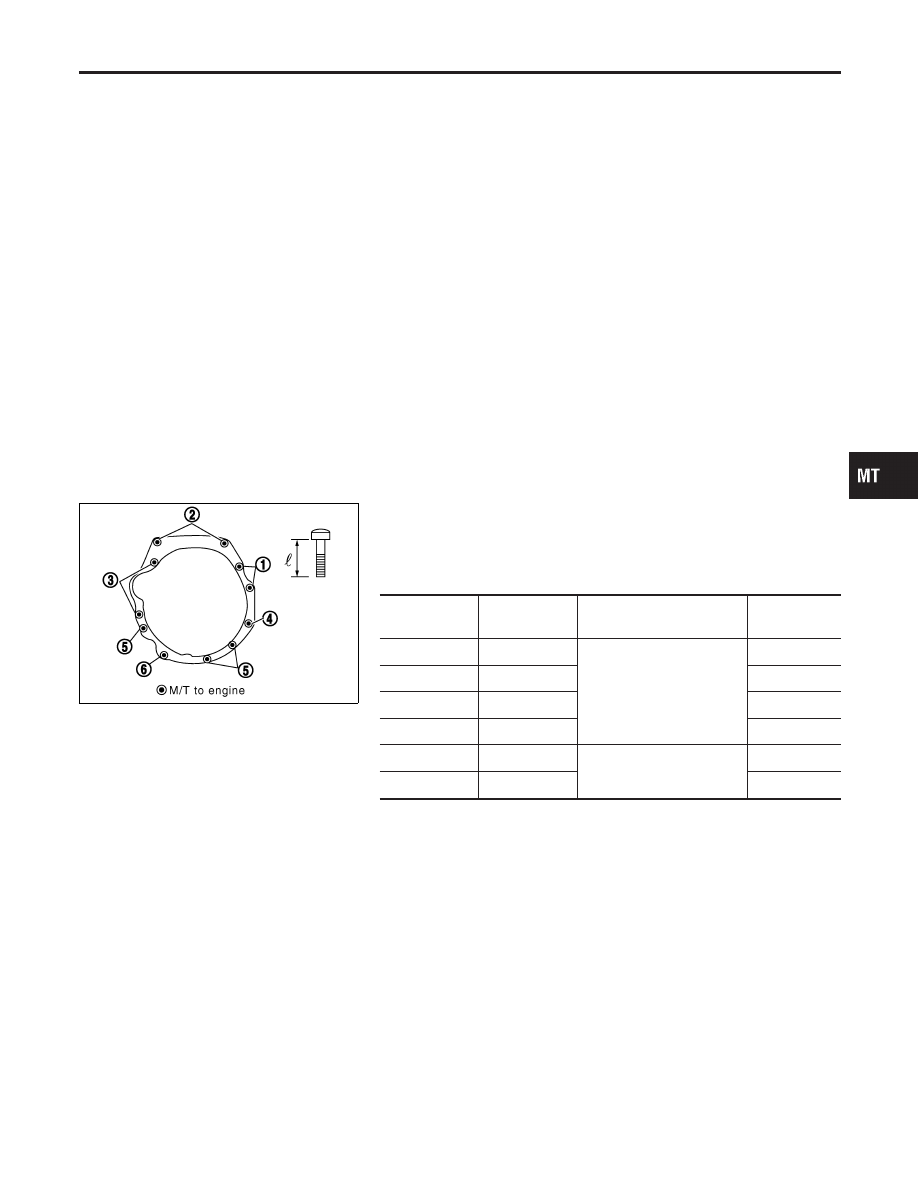

Tighten bolt securing transmission.

CAUTION:

When installing the transmission, perform carefully so that the
main drive shaft of the transmission does not contact the
clutch cover.

Bolt No.

PCS

Tightening torque

N·m (kg-m, ft-lb)



mm (in)

1

2

70 - 79 (7.1 - 8.1, 52 - 58)

86 (3.39)

2

2

63 (2.48)

3

2

113 (4.45)

4

1

98 (3.86)

5

3

30 - 39 (3.0 - 4.0, 22 - 28)

95 (3.74)

6

1

95 (3.74)

GI

MA

EM

LC

EC

FE

CL

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REMOVAL AND INSTALLATION

Removal (Cont’d)

MT-13

Air Breather Hose

NMMT0006S03

JMT059E

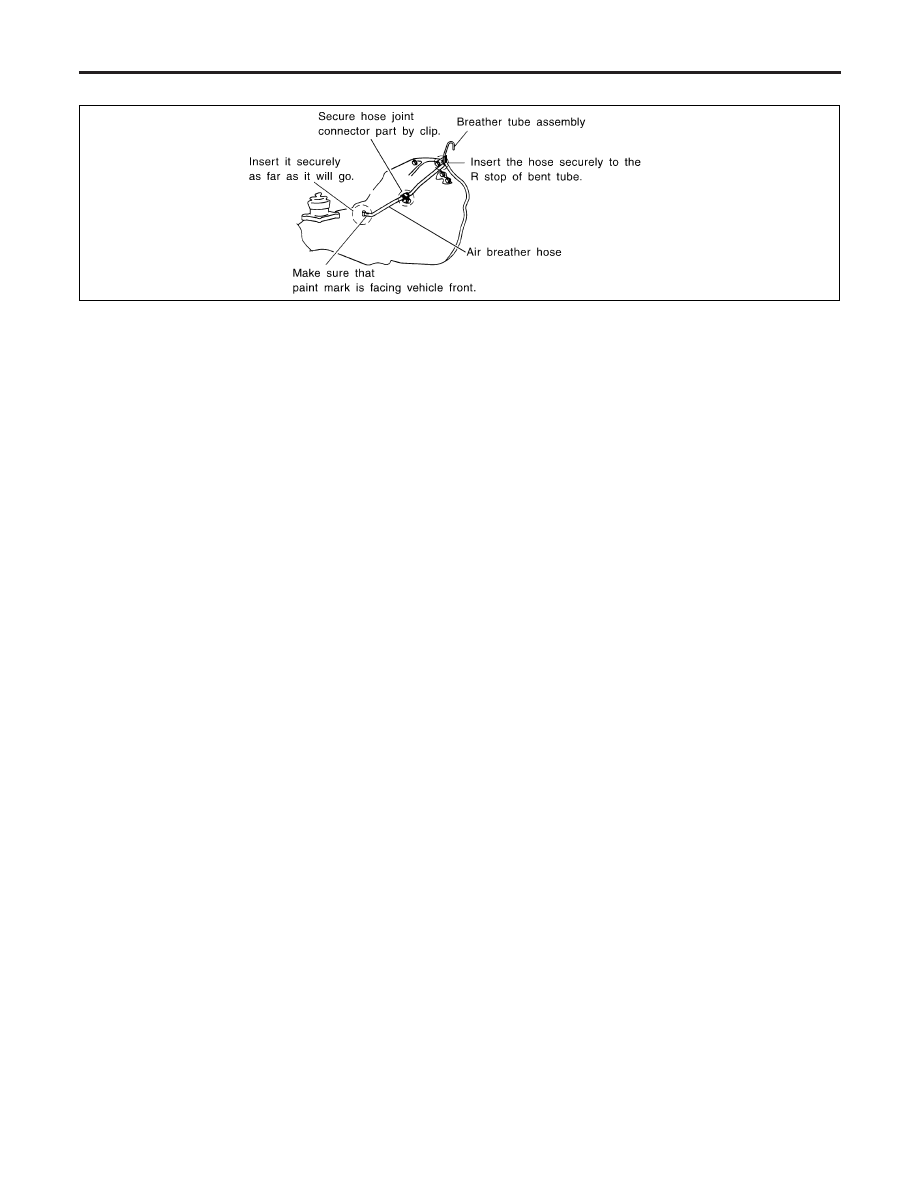

Refer to the figure above when removing or installing the air
breather hose.

CAUTION:

Make sure there are no pinched or blocked areas in the air
breather hose caused by bending or winding when installing
it.

REMOVAL AND INSTALLATION

Air Breather Hose

MT-14

NMMT0007

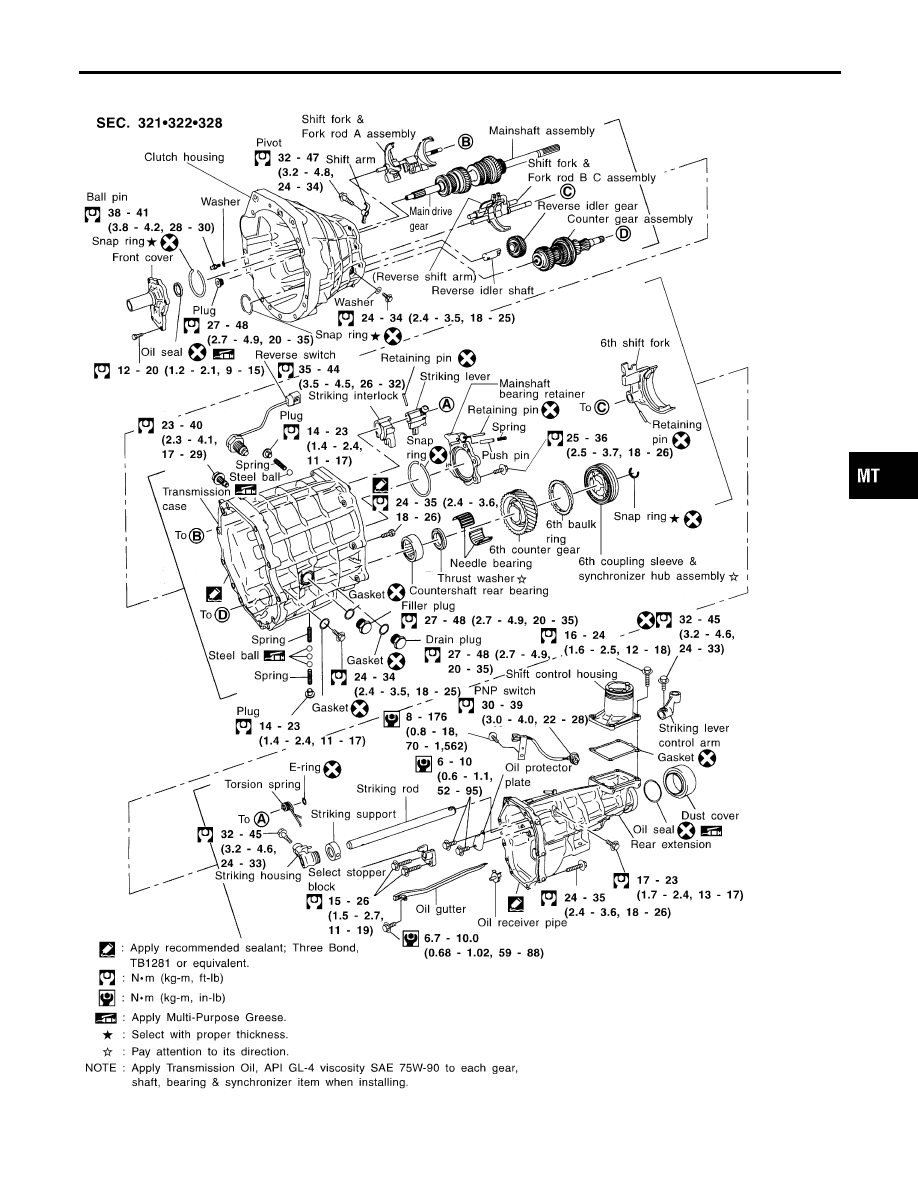

Transmission Components

NMMT0007S01

FMT005

GI

MA

EM

LC

EC

FE

CL

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERHAUL

Transmission Components

MT-15

Rear Extension

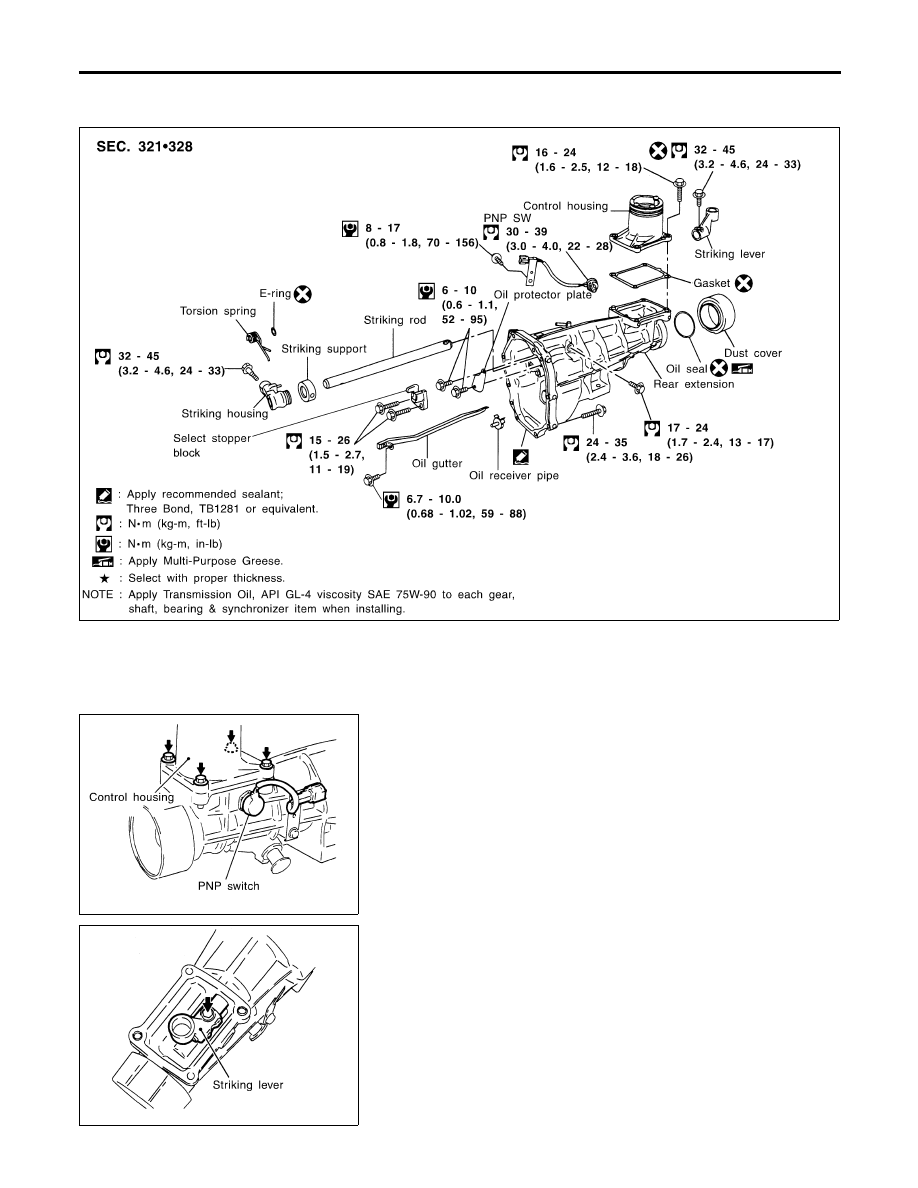

COMPONENTS

NMMT0025

FMT006

FMT007

REMOVAL

NMMT0026

1.

Remove the filler plug and drain plug from the transmission
case to drain transmission oil.

2.

Remove the PNP switch.

3.

Remove the mounting bolts to remove the control housing from
the extension case.

FMT008

4.

Remove the mounting bolts to remove the striking lever from
the striking rod.

5.

Remove the mounting bolts to remove the extension assem-
bly from the transmission case assembly.

INSTALLATION

NMMT0027

I

Install in the reverse order of removal.

I

Apply Three Bond, TB1281 or the equivalent onto the entire
circumferential mating surface of the rear extension with the
transmission case. Then, install the rear extension to the trans-
mission case assembly.

REPAIR FOR COMPONENT PARTS

Rear Extension

MT-16
