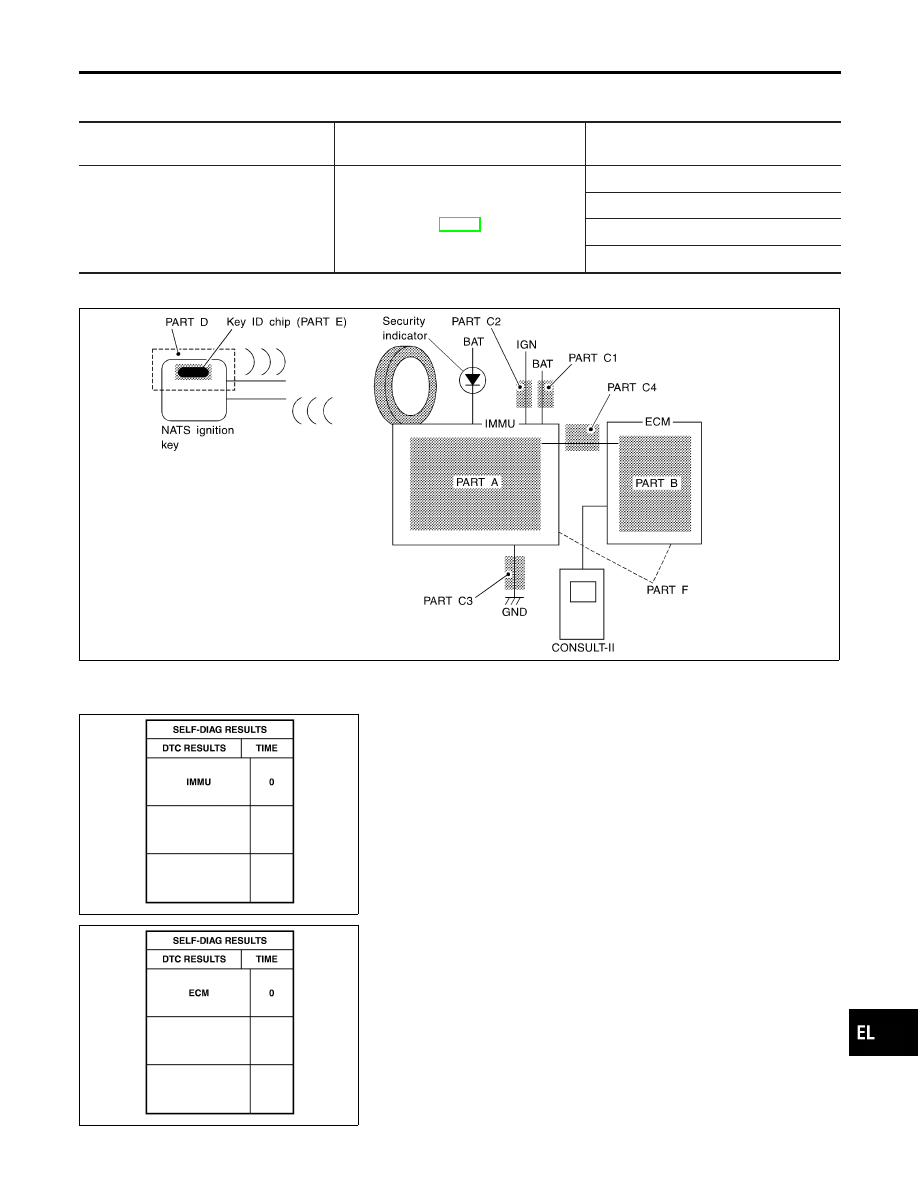

SYMPTOM MATRIX CHART 2

NMEL0330S03

(Non self-diagnosis related item)

SYMPTOM

DIAGNOSTIC PROCEDURE

(Reference page)

SYSTEM

(Malfunctioning part or mode)

Security ind. does not light up.

PROCEDURE 8

(EL-150)

Security ind.

Open circuit between Fuse and IMMU

Continuation of initialization mode

IMMU

DIAGNOSTIC SYSTEM DIAGRAM

NMEL0330S04

SEL944X

SEL951W

DIAGNOSTIC PROCEDURE 1

NMEL0330S05

Self-diagnostic results:
“IMMU” displayed on CONSULT-II screen
1.

Confirm SELF-DIAGNOSTIC RESULTS “ECM” displayed on
CONSULT-II screen. Ref. part No. B.

2.

Replace IMMU.

3.

Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual
NATS”.

SEL952W

DIAGNOSTIC PROCEDURE 2

NMEL0330S06

Self-diagnostic results:
“ECM” displayed on CONSULT-II screen
1.

Confirm SELF-DIAGNOSTIC RESULTS “ECM” displayed on
CONSULT-II screen. Ref. part No. B.

2.

Replace ECM.

3.

Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual
NATS”.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

EL-141

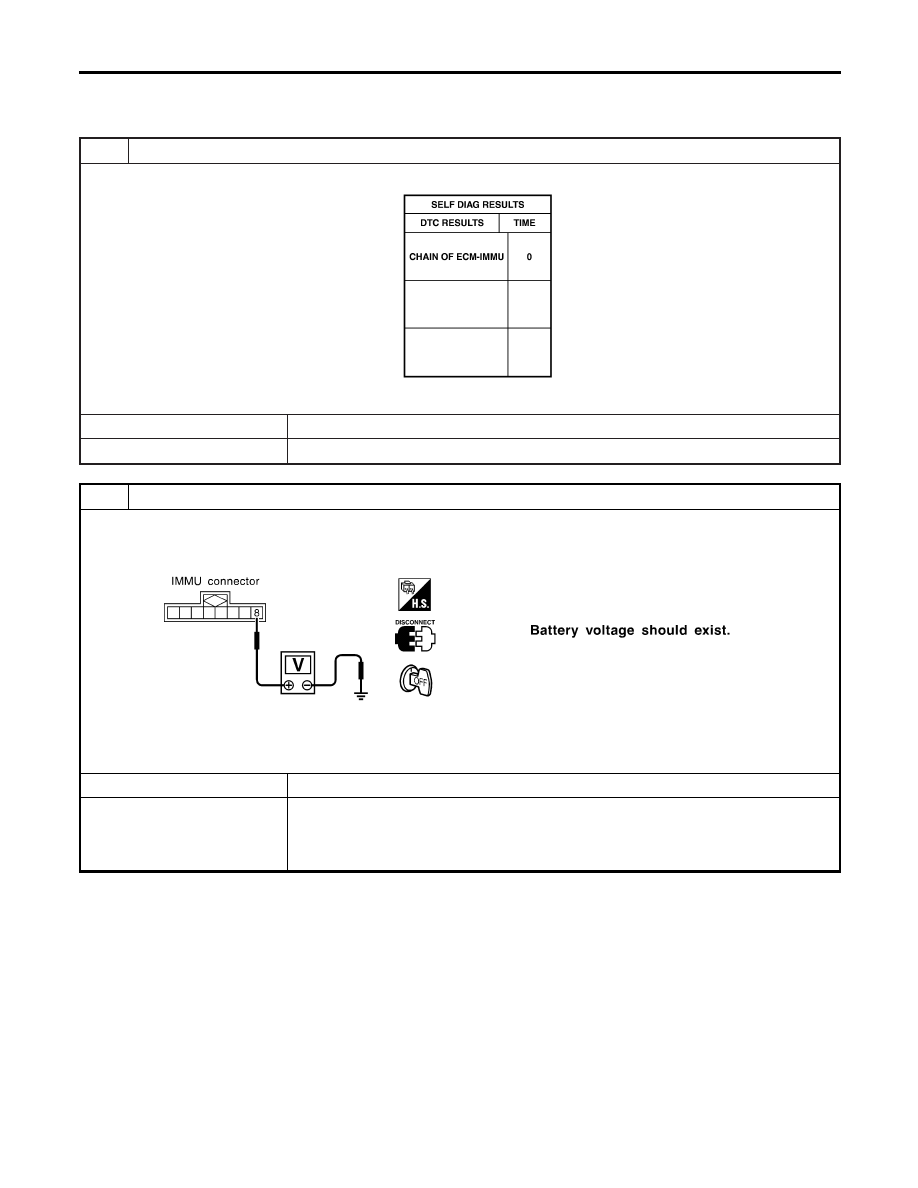

DIAGNOSTIC PROCEDURE 3

=NMEL0330S07

Self-diagnostic results:
“CHAIN OF ECM-IMMU” displayed on CONSULT-II screen

1

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “CHAIN OF ECM-IMMU” displayed on CONSULT-II screen.

SEL366X

Is CONSULT-II screen displayed as above?

Yes

©

GO TO 2.

No

©

GO TO SYMPTOM MATRIX CHART 1.

2

CHECK POWER SUPPLY CIRCUIT FOR IMMU

1. Disconnect IMMU connector.
2. Check voltage between IMMU harness connector E114 terminal 8 (W) and ground with CONSULT-II or tester.

SEL302WG

OK or NG

OK

©

GO TO 3.

NG

©

Check the following

I

10A fuse (No. 34, located in the fuse and fusible link box)

I

Harness for open or short between fuse and IMMU connector
Ref. Part No. C1

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

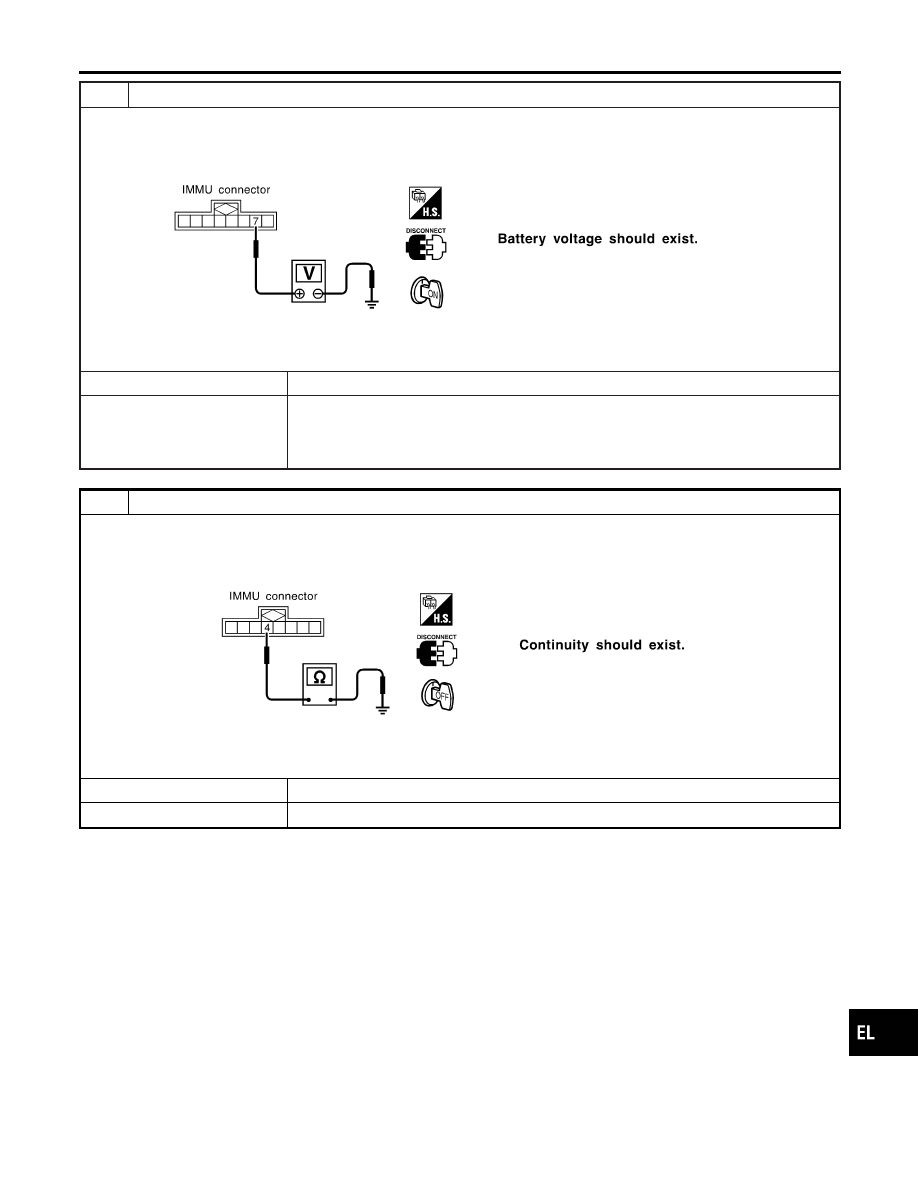

EL-142

3

CHECK IGN SW. ON SIGNAL

1. Turn ignition switch ON.
2. Check voltage between IMMU harness connector E114 terminal 7 (BR) and ground with CONSULT-II or tester.

SEL303WI

OK or NG

OK

©

GO TO 4.

NG

©

Check the following

I

10A fuse [No. 14, located in the fuse block (J/B)]

I

Harness for open or short between fuse and IMMU connector
Ref. part No. C2

4

CHECK GROUND CIRCUIT FOR IMMU

1. Turn ignition OFF.
2. Check continuity between IMMU harness connector E114 terminal 4 (B) and ground.

SEL304WG

OK or NG

OK

©

GO TO 5.

NG

©

Repair harness. Ref. part No. C3

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

EL-143

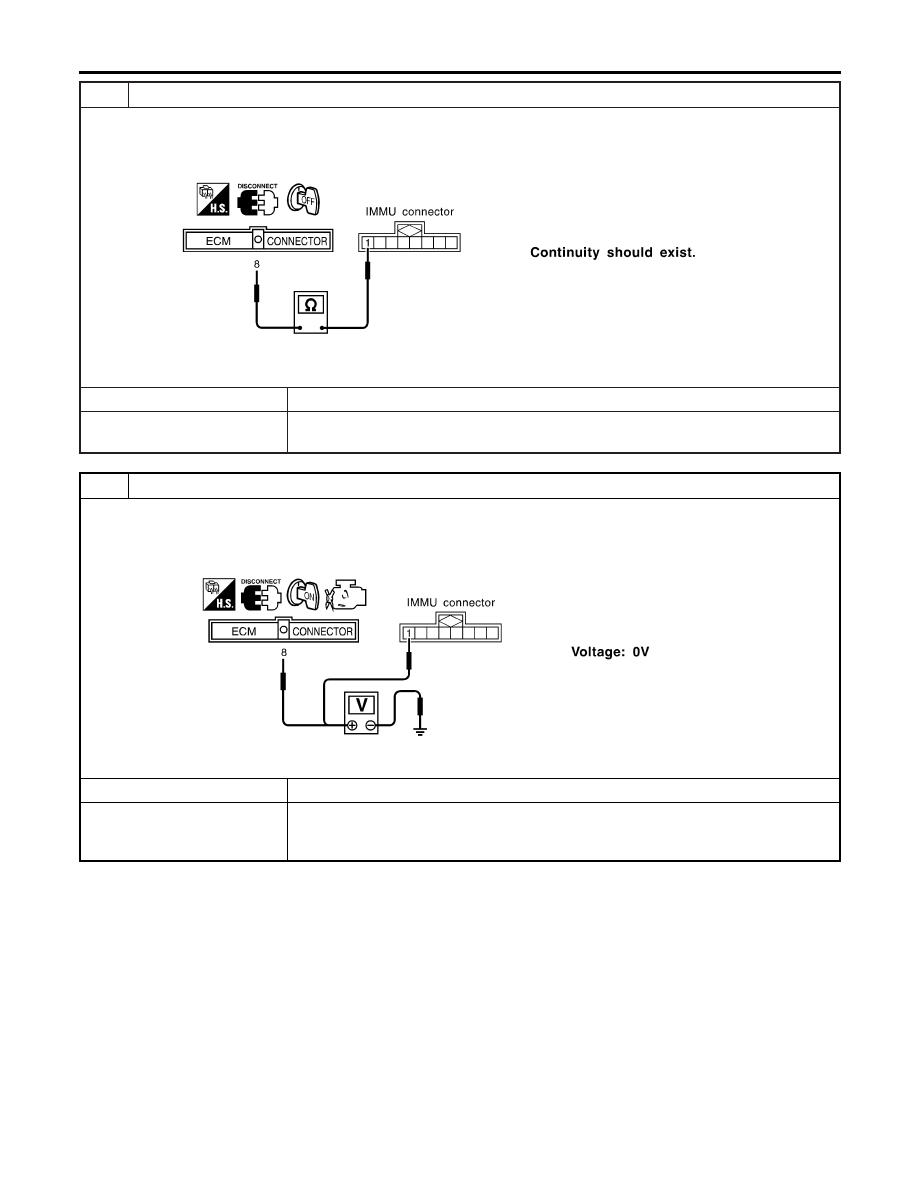

5

CHECK COMMUNICATION LINE OPEN CIRCUIT

1. Disconnect ECM connector.
2. Check continuity between ECM harness connector F1 terminal 8 (OR) and IMMU harness connector E114 terminal 1

(OR).

SEL260Y

OK or NG

OK

©

GO TO 6.

NG

©

Repair harness or connector.
Ref. part No. C4

6

CHECK COMMUNICATION LINE BATTERY SHORT CIRCUIT

1. Turn ignition ON.
2. Check voltage between ECM harness connector F1 terminal 8 (OR) or IMMU harness connector E114 terminal 1 (OR)

and ground.

SEL261Y

OK or NG

OK

©

GO TO 7.

NG

©

Communication line is short-circuited with battery voltage line or ignition switch ON line.
Repair harness or connectors.
Ref. part No. C4

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

EL-144
