Description

NMEL0004

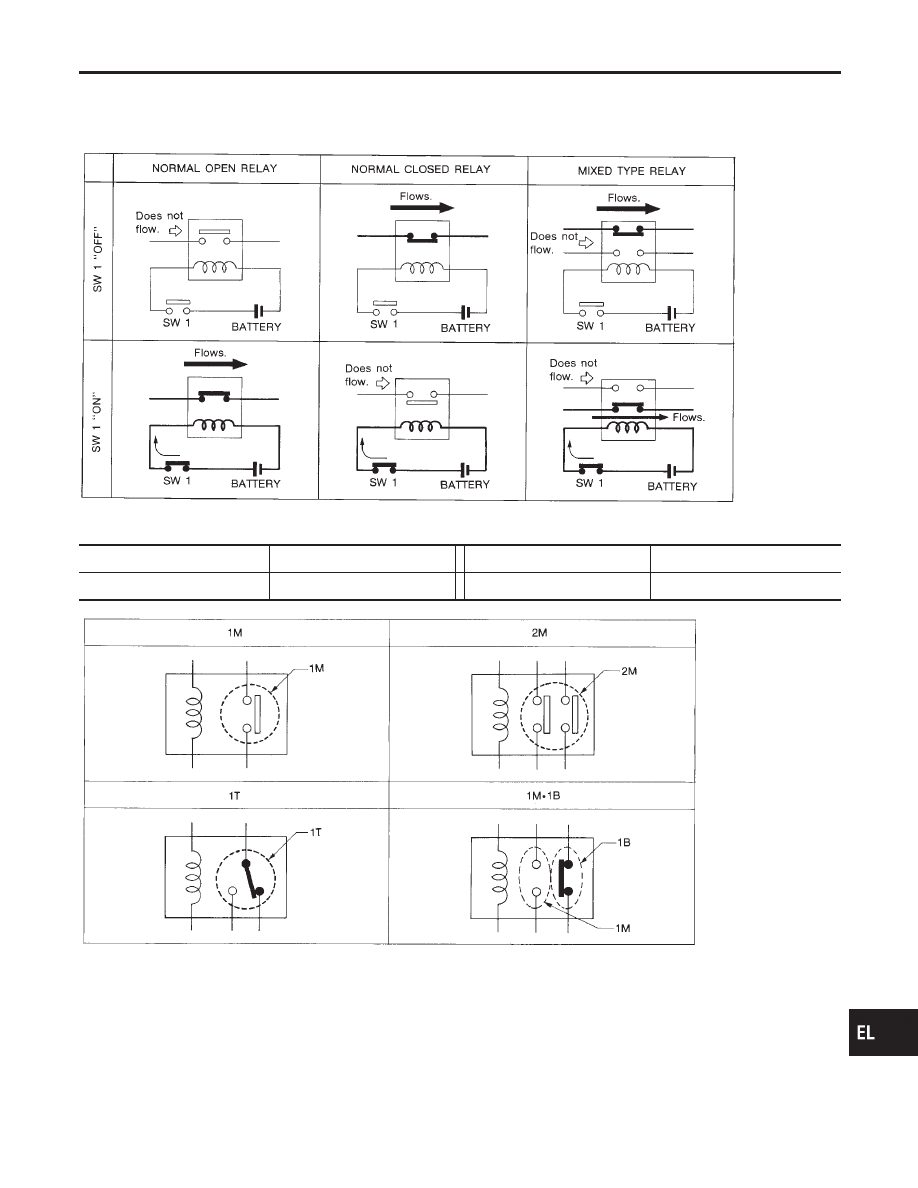

NORMAL OPEN, NORMAL CLOSED AND MIXED TYPE RELAYS

NMEL0004S01

Relays can mainly be divided into three types: normal open, normal closed and mixed type relays.

SEL881H

TYPE OF STANDARDIZED RELAYS

NMEL0004S02

1M

1 Make

2M

2 Make

1T

1 Transfer

1M·1B

1 Make 1 Break

SEL882H

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

STANDARDIZED RELAY

Description

EL-5

SEL188W

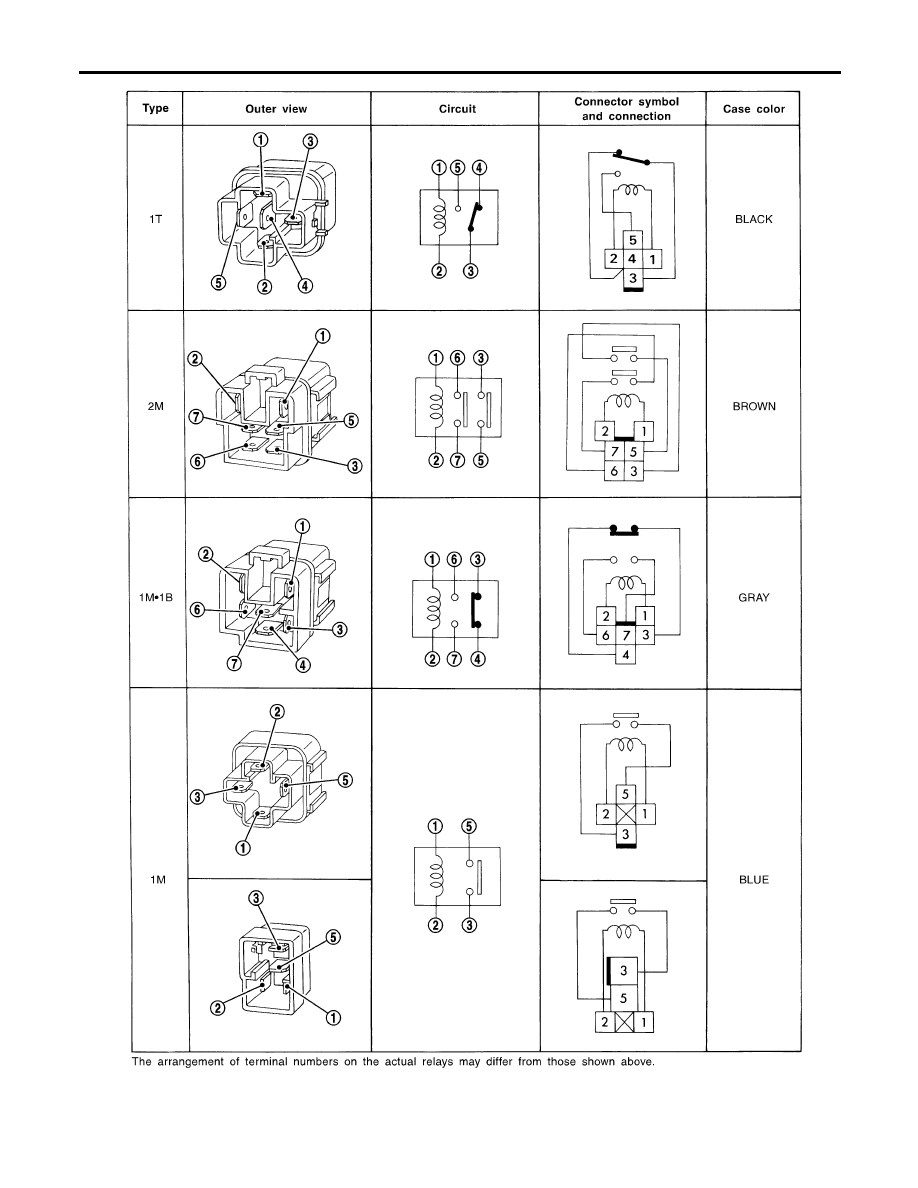

STANDARDIZED RELAY

Description (Cont’d)

EL-6

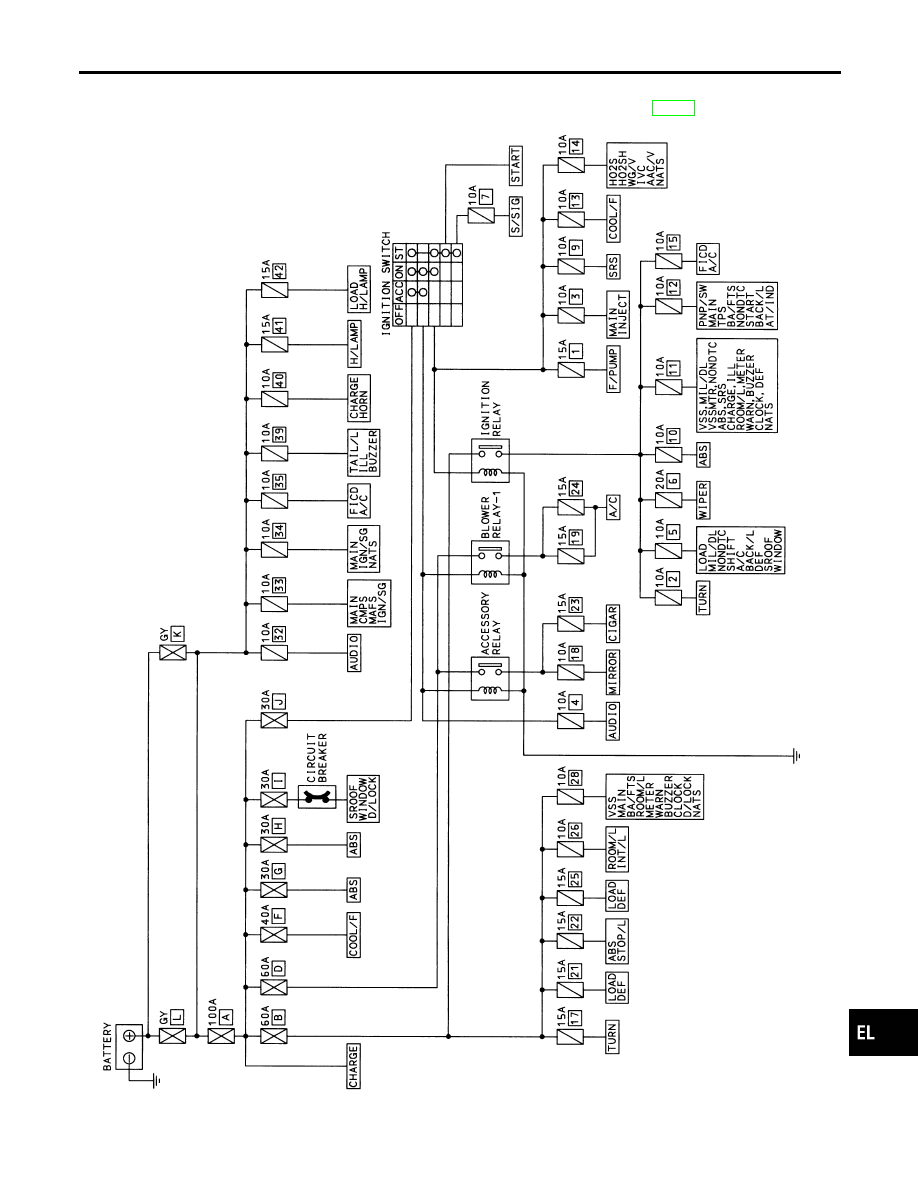

Schematic

NMEL0005

For detailed ground distribution information, refer to “GROUND DISTRIBUTION”, EL-15.

TEL780B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUPPLY ROUTING

Schematic

EL-7

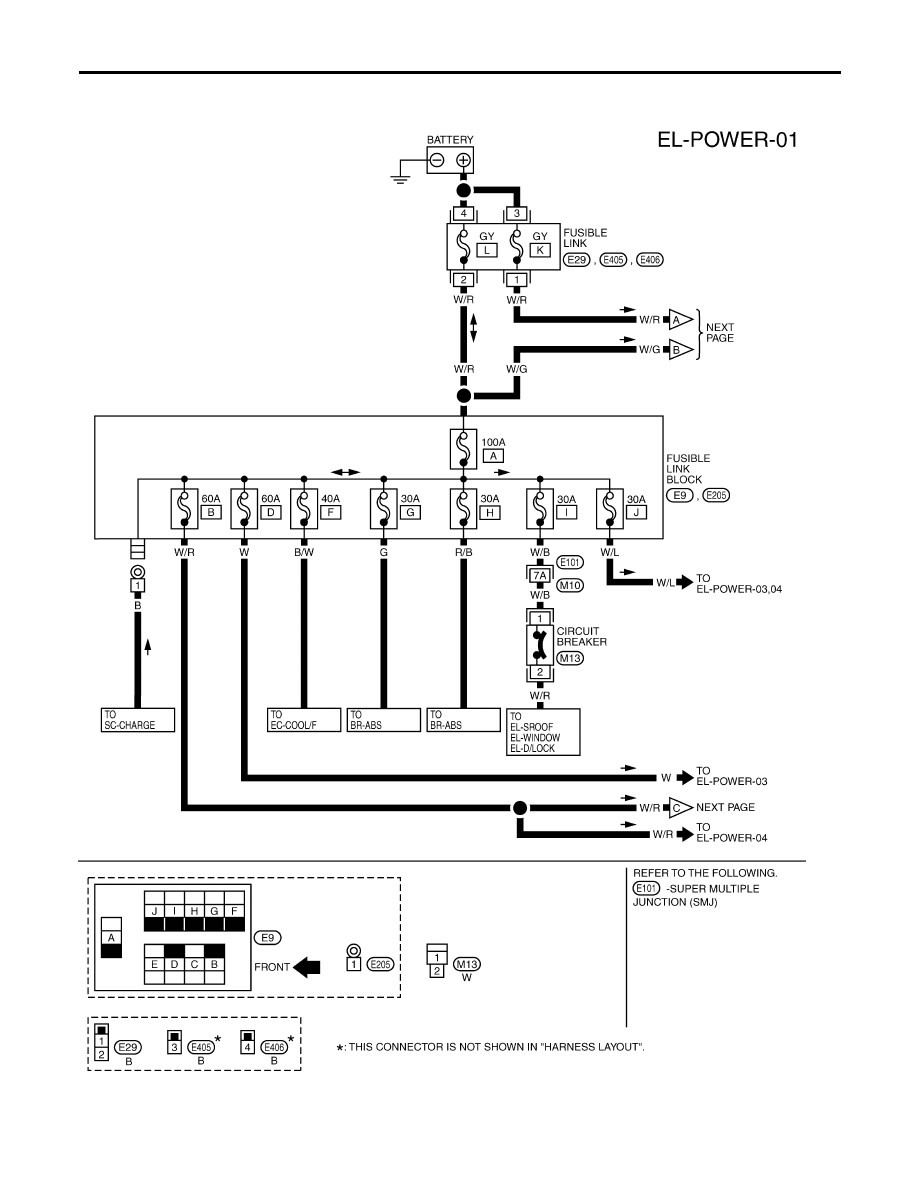

Wiring Diagram — POWER —

NMEL0006

BATTERY POWER SUPPLY — IGNITION SW. IN ANY POSITION

NMEL0006S01

TEL781B

POWER SUPPLY ROUTING

Wiring Diagram — POWER —

EL-8
