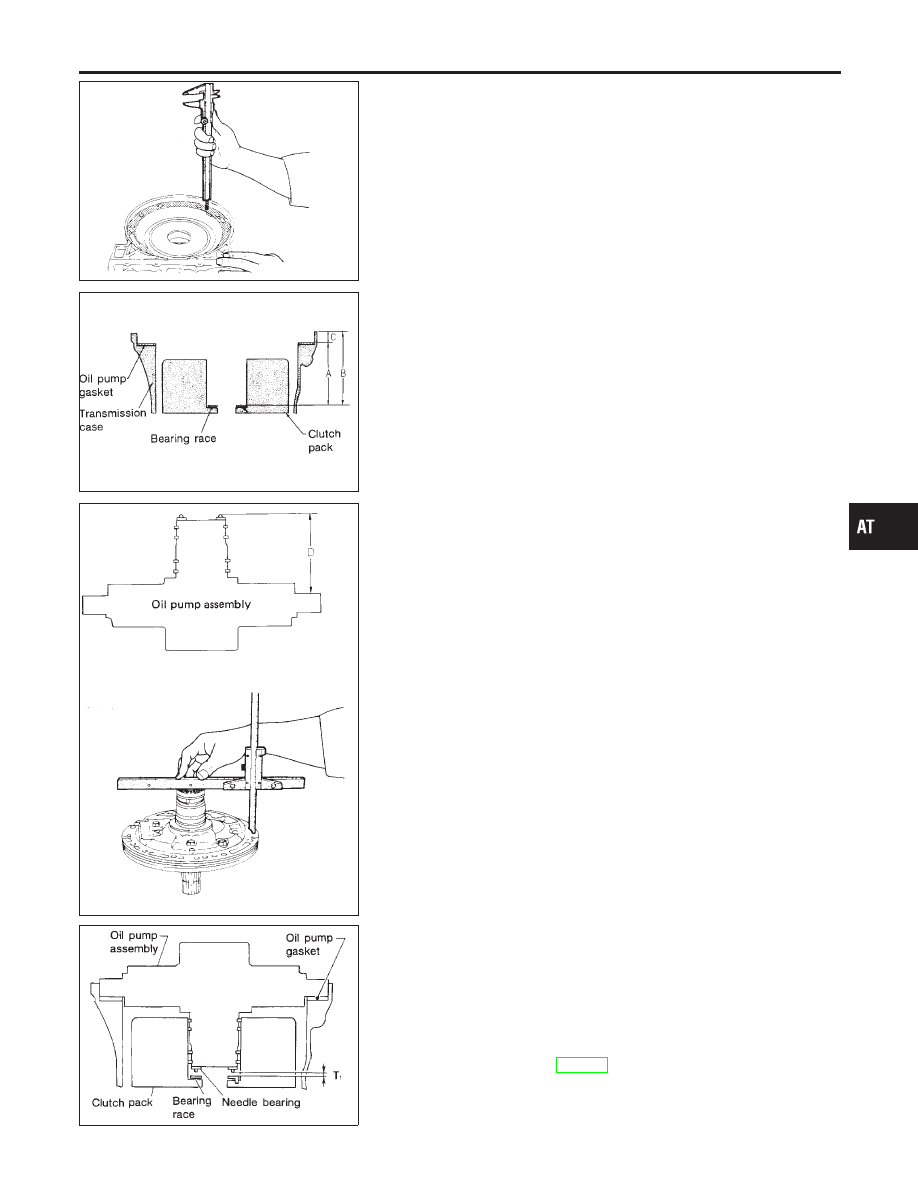

Measure distance “C” between front end of transmission case
and oil pump gasket.

SAT210B

e.

Determine dimension “A” by using the following equation.

A = B − C

SAT211B

f.

Install needle bearing on oil pump assembly.

g.

Measure distance “D” between needle bearing and machined
surface of oil pump cover assembly.

SAT975A

h.

Determine total end play “T

1

” by using the following equation.

T

1

= A − D − 0.1

Total end play “T

1

”:

0.25 - 0.55 mm (0.0098 - 0.0217 in)

I

If end play is out of specification, decrease or increase thick-
ness of oil pump cover bearing race as necessary.

Available oil pump cover bearing race:

Refer to SDS, AT-292.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Adjustment (Cont’d)

AT-277

SAT212B

2.

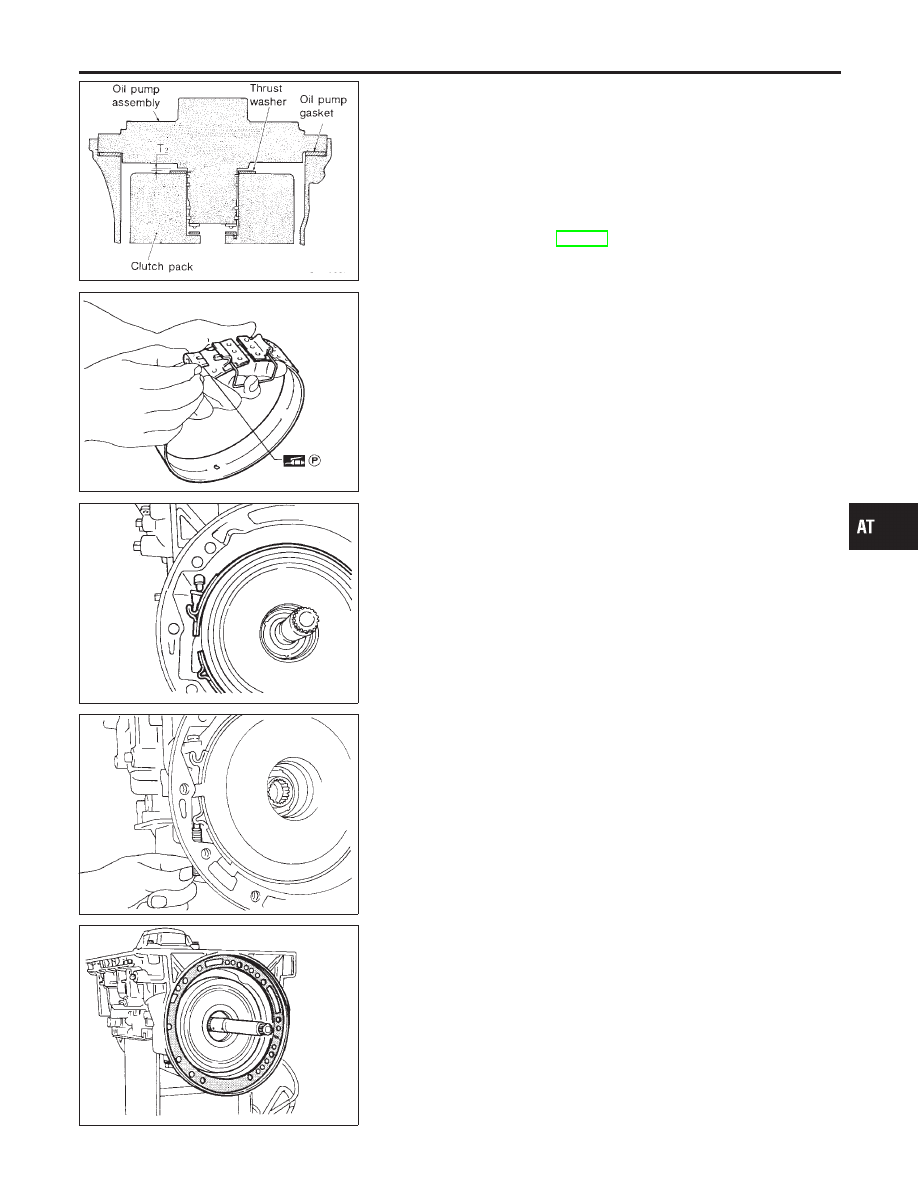

Adjust reverse clutch drum end play.

a.

Install oil pump thrust washer on clutch pack.

SAT213B

b.

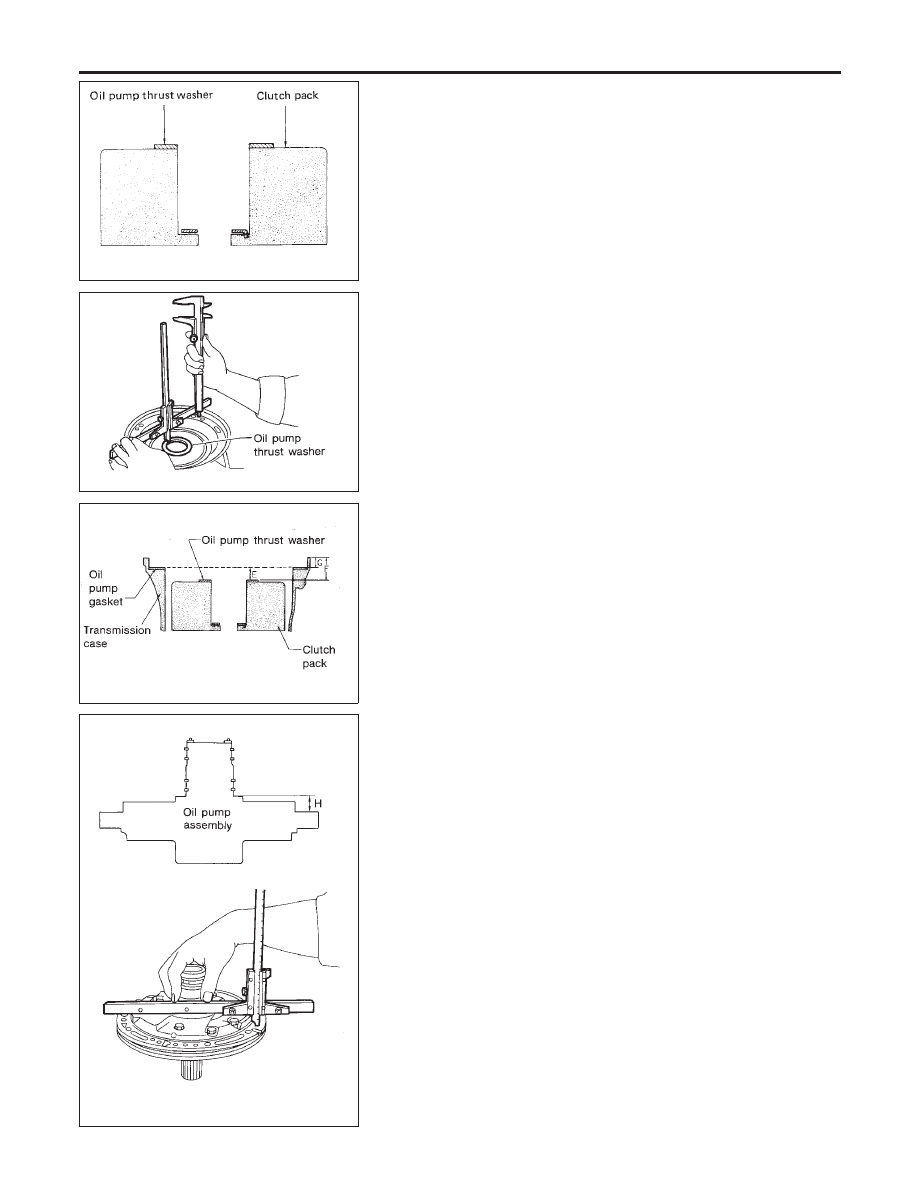

Measure distance “F” between front end of transmission case
and oil pump thrust washer.

c.

Measure distance “G” between front end of transmission case
and gasket.

SAT214B

d.

Determine dimension “E” by using the following equation.

E = F − G

SAT215B

e.

Measure distance “H”.

ASSEMBLY

Adjustment (Cont’d)

AT-278

SAT980A

f.

Determine reverse clutch drum end play “T

2

” by using the fol-

lowing equation.

T

2

= E − H − 0.1

Reverse clutch drum end play “T

2

”:

0.55 - 0.90 mm (0.0217 - 0.0354 in)

I

If end play is out of specification, decrease or increase thick-
ness of oil pump thrust washer as necessary.

Available oil pump thrust washer:

Refer to SDS, AT-293.

3.

Remove any part installed to adjust end plays.

SAT985A

Assembly (2)

NMAT0157

1.

Install brake band and band strut.

a.

Install band strut on brake band.

I

Apply petroleum jelly to band strut.

SAT986A

b.

Place brake band on periphery of reverse clutch drum, and
insert band strut into end of band servo piston stem.

SAT987A

c.

Install anchor end bolt on transmission case. Then, tighten
anchor end bolt just enough so that reverse clutch drum (clutch
pack) will not tilt forward.

SAT988A

2.

Install input shaft on transmission case.

I

Pay attention to its direction — O-ring groove side is front.

3.

Install gasket on transmission case.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Adjustment (Cont’d)

AT-279

SAT989A

4.

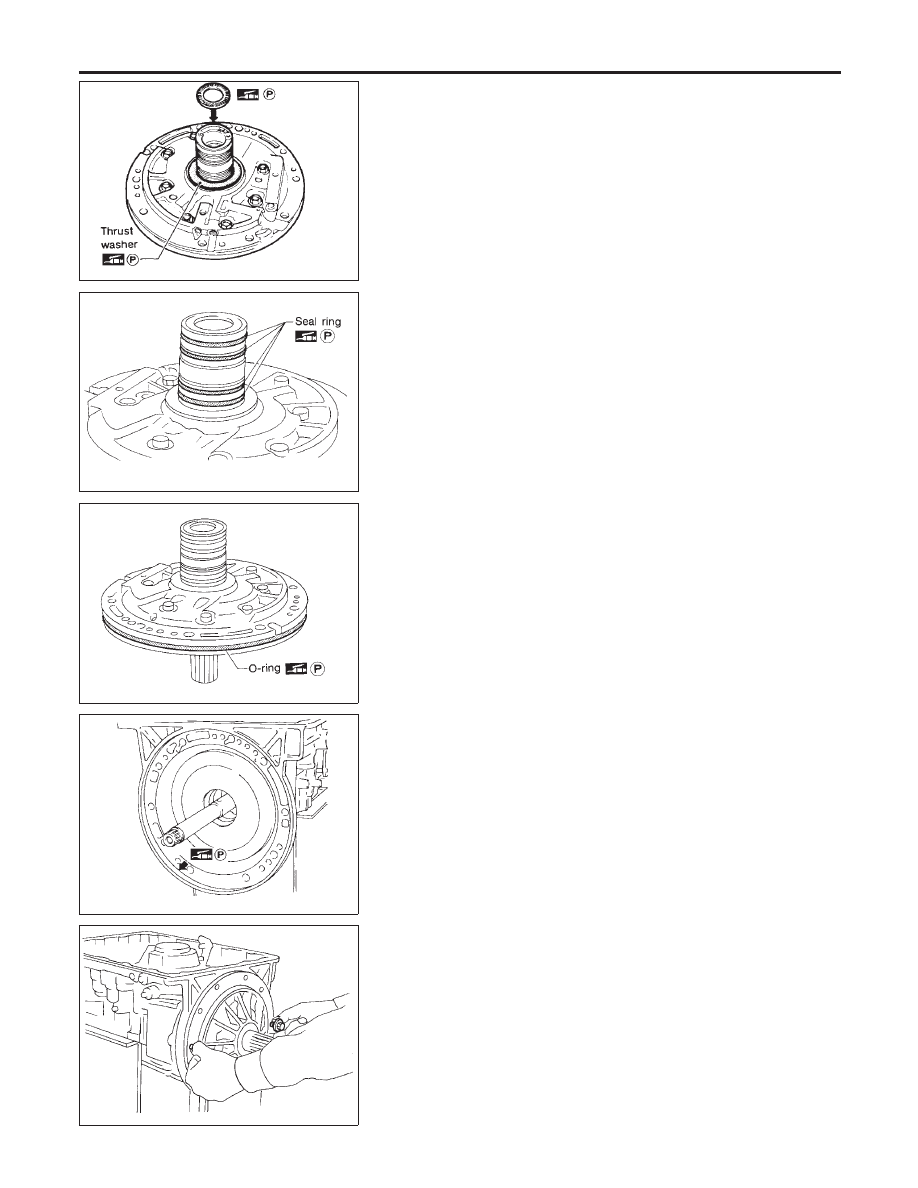

Install oil pump assembly.

a.

Install needle bearing on oil pump assembly.

I

Apply petroleum jelly to the needle bearing.

b.

Install selected thrust washer on oil pump assembly.

I

Apply petroleum jelly to thrust washer.

SAT990A

c.

Carefully install seal rings into grooves and press them into the
petroleum jelly so that they are a tight fit.

SAT991A

d.

Install O-ring on oil pump assembly.

I

Apply petroleum jelly to O-ring.

SAT992A

e.

Apply petroleum jelly to mating surface of transmission case
and oil pump assembly.

SAT993A

f.

Install oil pump assembly.

I

Install two converter housing securing bolts in bolt holes
in oil pump assembly as guides.

ASSEMBLY
