Forward Clutch Drum Assembly

COMPONENTS

NMAT0140

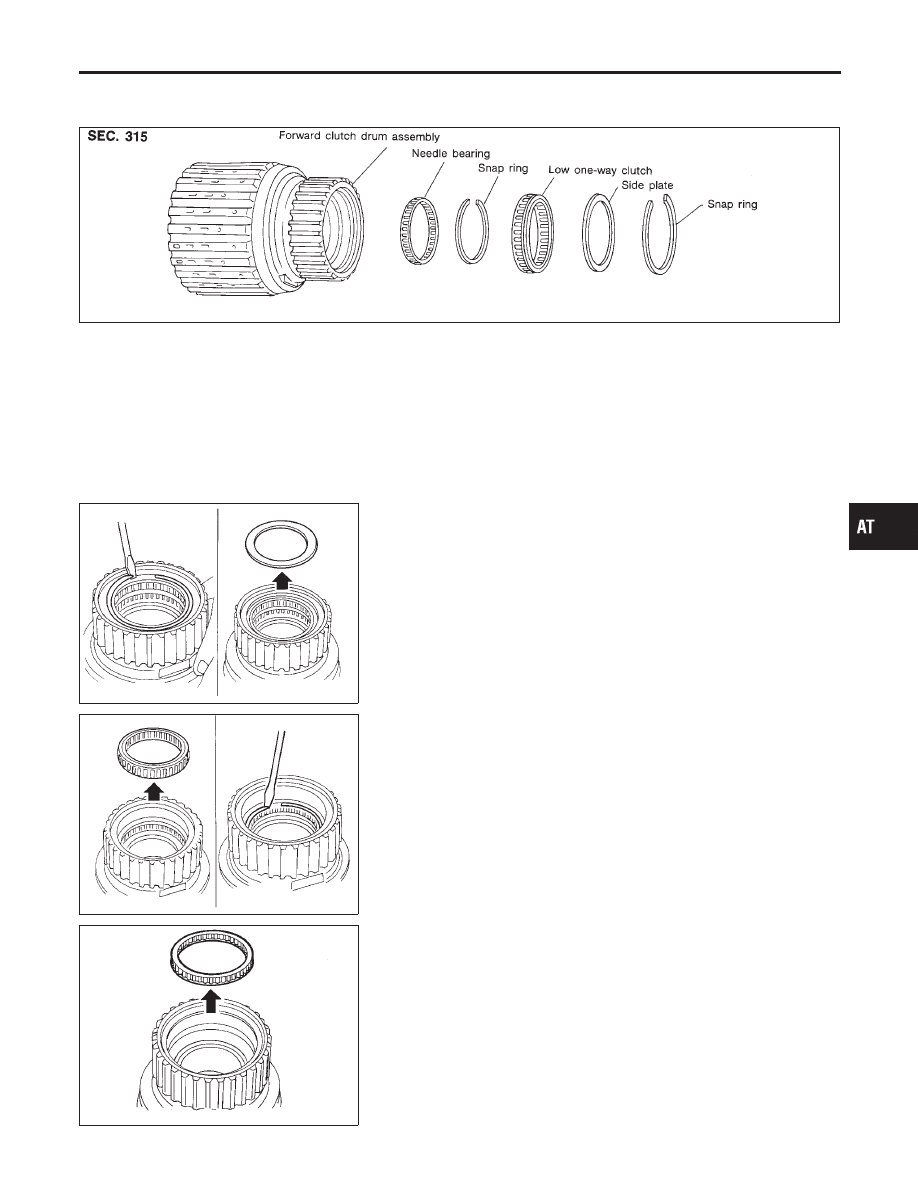

SAT211GA

SAT212G

DISASSEMBLY

NMAT0141

1.

Remove snap ring from forward clutch drum.

2.

Remove side plate from forward clutch drum.

SAT213G

3.

Remove low one-way clutch from forward clutch drum.

4.

Remove snap ring from forward clutch drum.

SAT891A

5.

Remove needle bearing from forward clutch drum.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward Clutch Drum Assembly

AT-257

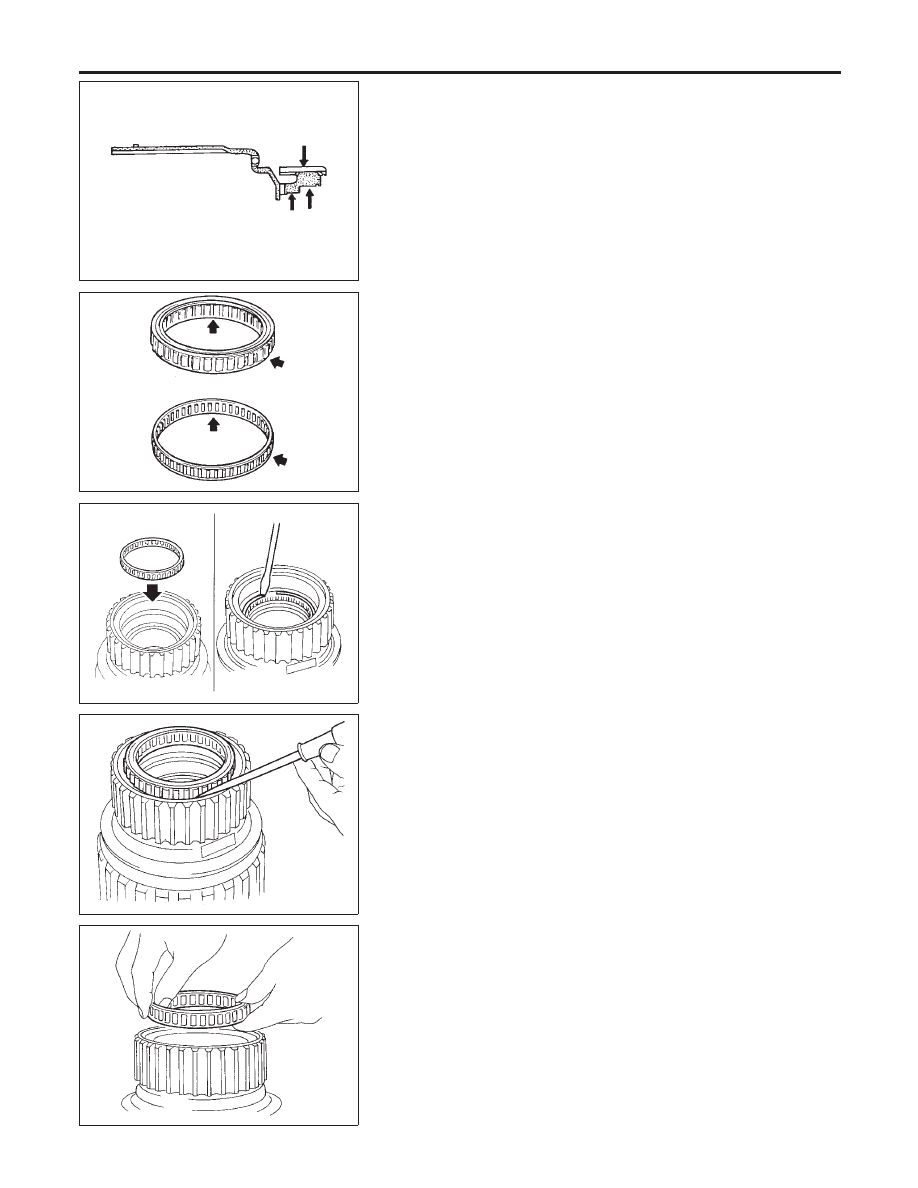

SAT892A

INSPECTION

NMAT0142

Forward Clutch Drum

NMAT0142S01

I

Check spline portion for wear or damage.

I

Check frictional surfaces of low one-way clutch and needle
bearing for wear or damage.

SAT893A

Needle Bearing and Low One-way Clutch

NMAT0142S02

I

Check frictional surface for wear or damage.

SAT214G

ASSEMBLY

NMAT0143

1.

Install needle bearing in forward clutch drum.

2.

Install snap ring onto forward clutch drum.

SAT894A

3.

Install low one-way clutch onto forward clutch drum by push-
ing the roller in evenly.

SAT895A

I

Install low one-way clutch with flange facing rearward.

REPAIR FOR COMPONENT PARTS

Forward Clutch Drum Assembly (Cont’d)

AT-258

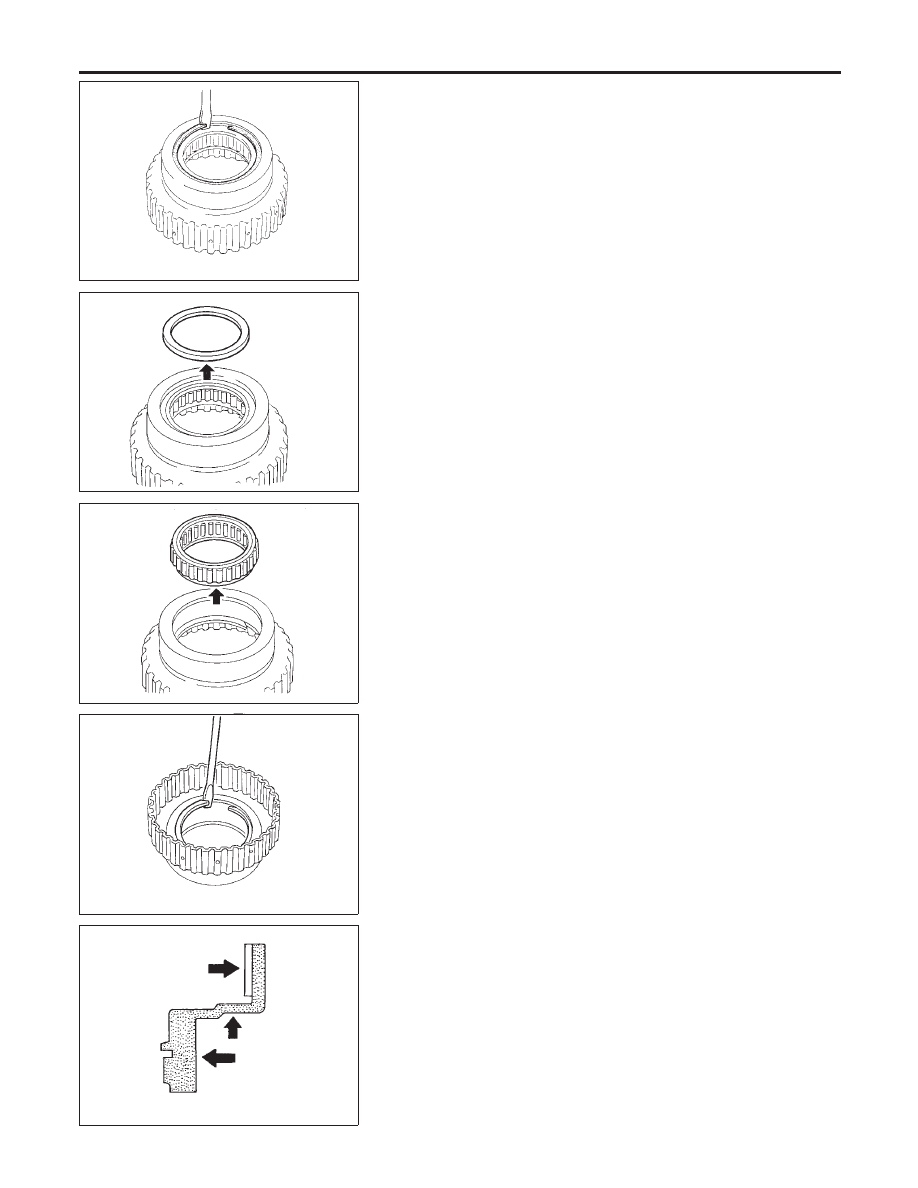

SAT887A

4.

Install side plate onto forward clutch drum.

5.

Install snap ring onto forward clutch drum.

Rear Internal Gear and Forward Clutch Hub

COMPONENTS

NMAT0144

SAT896AA

SAT897A

DISASSEMBLY

NMAT0145

1.

Remove rear internal gear by pushing forward clutch hub for-
ward.

SAT898A

2.

Remove thrust washer from rear internal gear.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward Clutch Drum Assembly (Cont’d)

AT-259

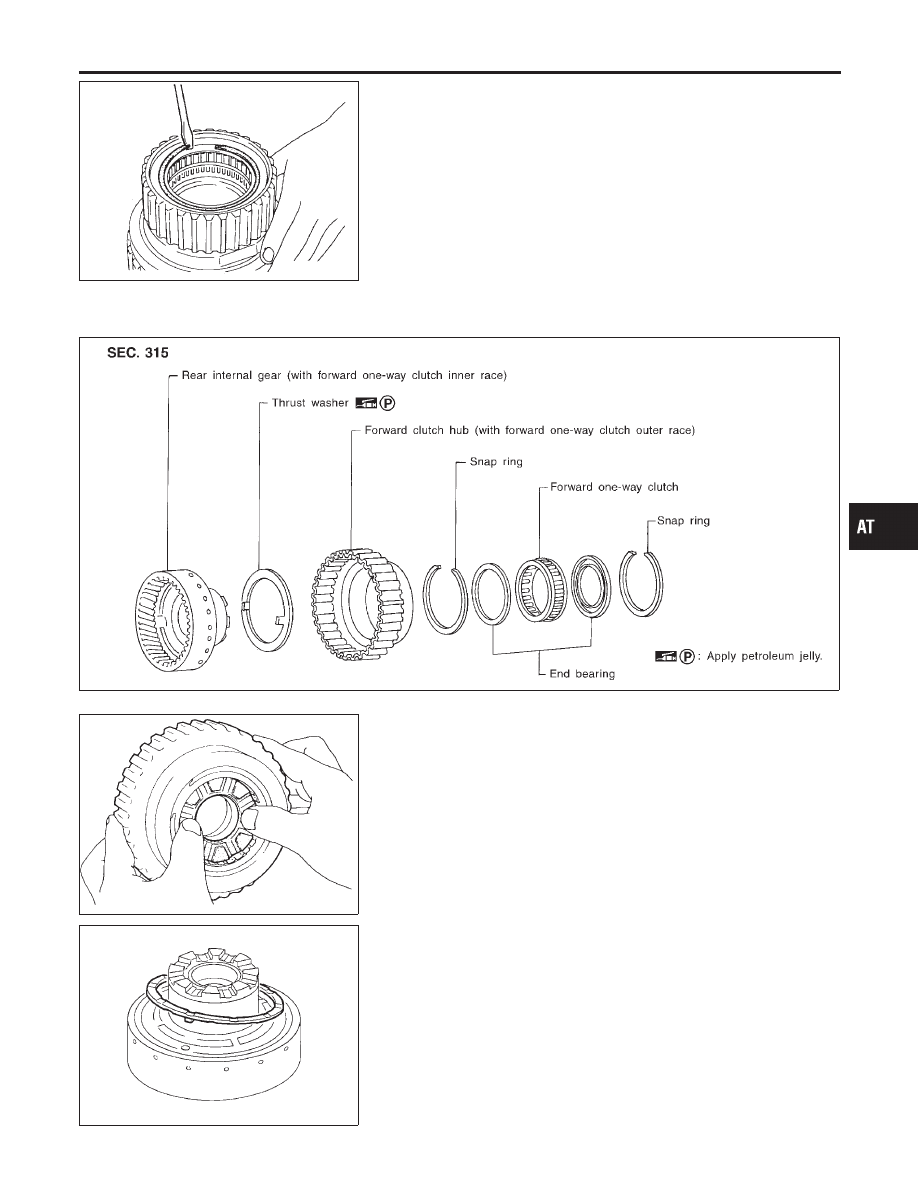

SAT899A

3.

Remove snap ring from forward clutch hub.

SAT900A

4.

Remove end bearing.

SAT955A

5.

Remove forward one-way clutch and end bearing as a unit
from forward clutch hub.

SAT901A

6.

Remove snap ring from forward clutch hub.

SAT902A

INSPECTION

NMAT0146

Rear Internal Gear and Forward Clutch Hub

NMAT0146S01

I

Check gear for excessive wear, chips or cracks.

I

Check frictional surfaces of forward one-way clutch and thrust
washer for wear or damage.

I

Check spline for wear or damage.

REPAIR FOR COMPONENT PARTS

Rear Internal Gear and Forward Clutch Hub (Cont’d)

AT-260
