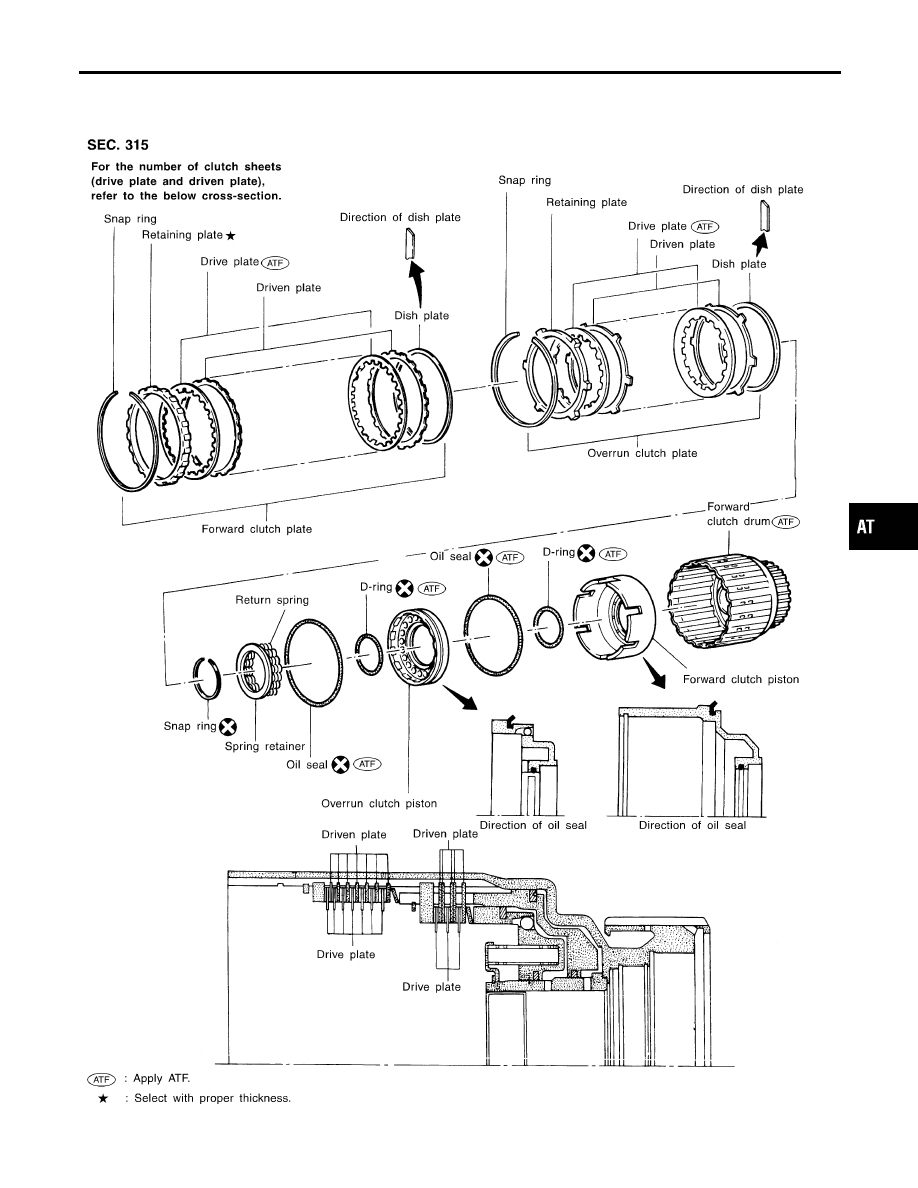

COMPONENTS

NMAT0134

SAT454K

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches

AT-249

SAT860A

DISASSEMBLY AND ASSEMBLY

NMAT0135

Forward and overrun clutches are serviced essentially the same
way as reverse clutch is serviced. However, note the following
exceptions.

I

Check of forward clutch operation

SAT861A

I

Check of overrun clutch operation

SAT865A

I

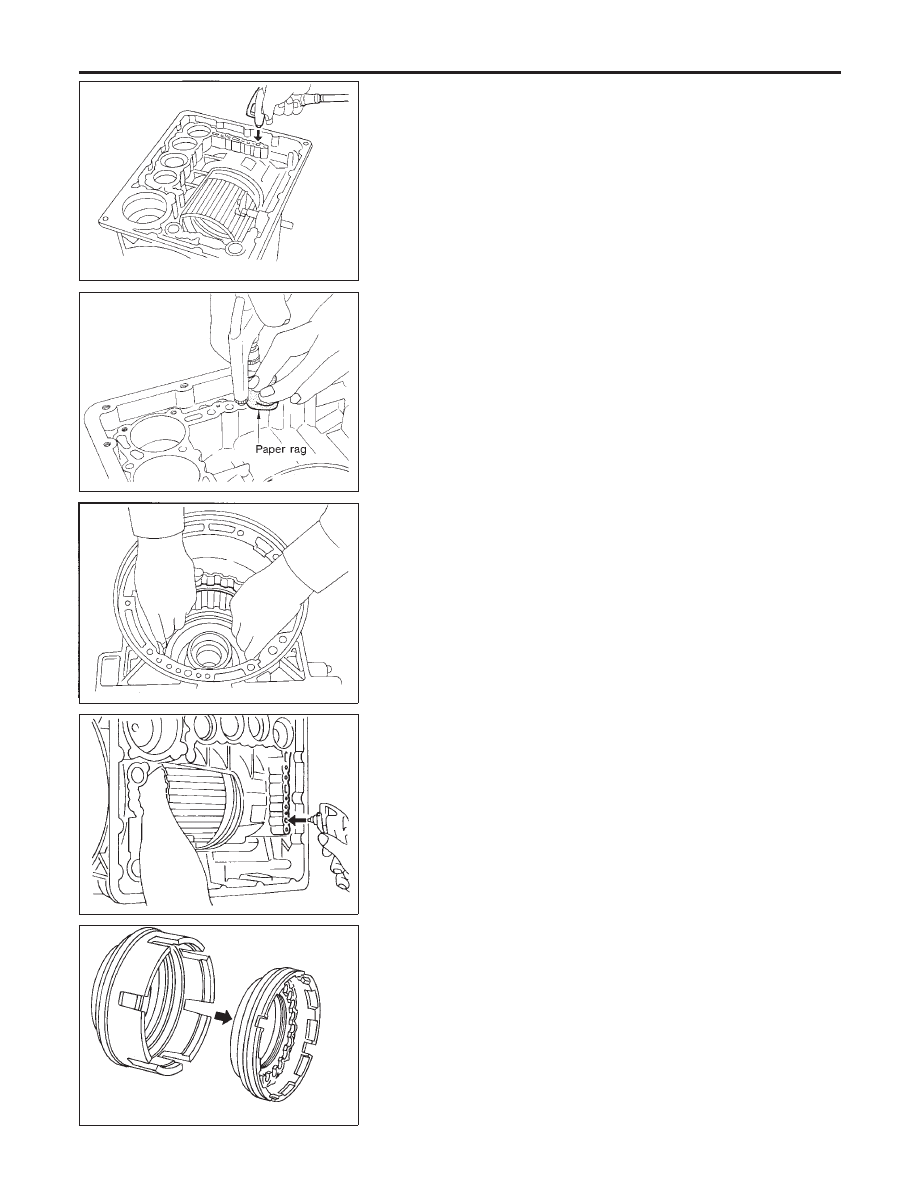

Removal of forward clutch drum
Remove forward clutch drum from transmission case by hold-
ing snap ring.

SAT862A

I

Removal of forward clutch and overrun clutch pistons

a)

While holding overrun clutch piston, gradually apply com-
pressed air to oil hole.

SAT863A

b)

Remove overrun clutch from forward clutch.

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-250

SAT864A

I

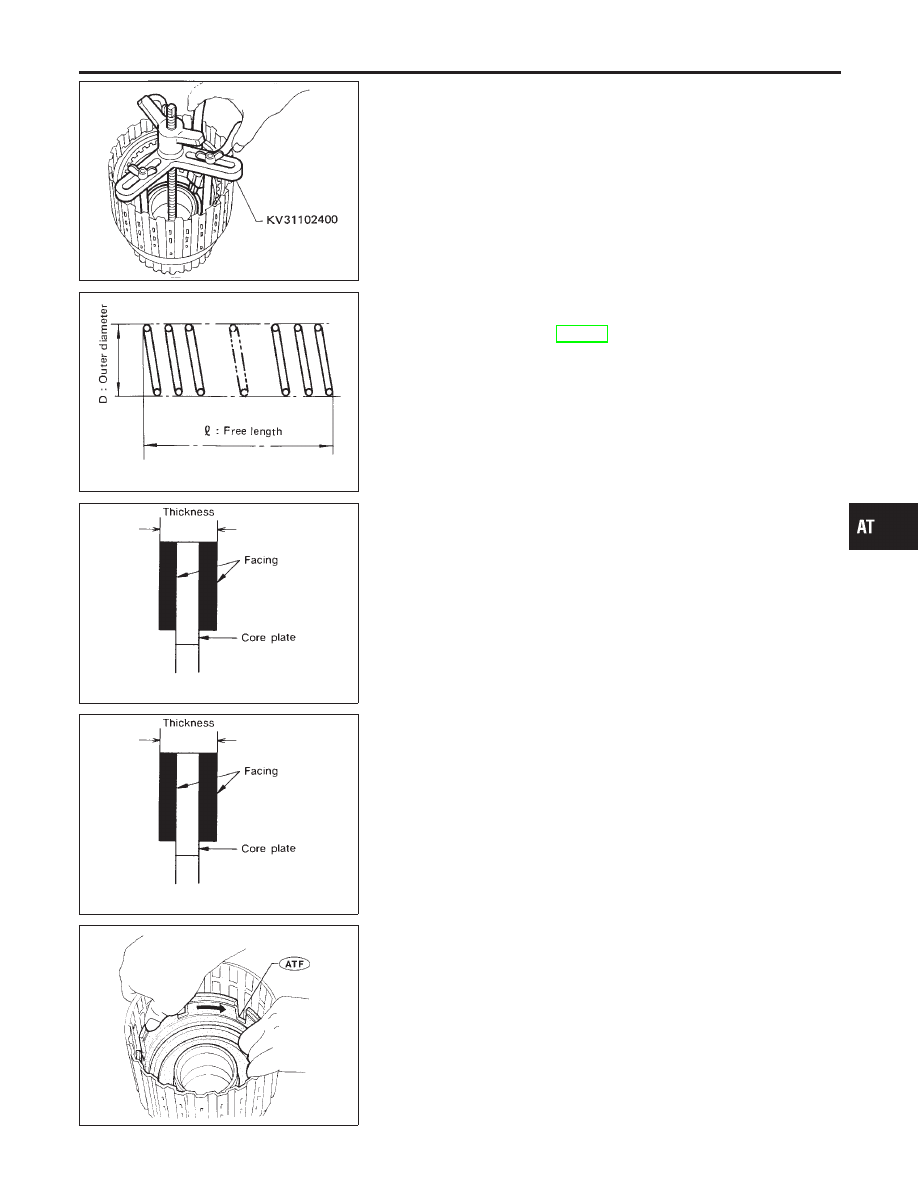

Removal and installation of return springs

SAT829A

I

Inspection of forward clutch and overrun clutch return springs

Inspection standard:

Refer to SDS, AT-289.

SAT845A

I

Inspection of forward clutch drive plates

Thickness of drive plate:

Standard

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.40 mm (0.0551 in)

SAT845A

I

Inspection of overrun clutch drive plates

Thickness of drive plate:

Standard

1.90 - 2.05 mm (0.0748 - 0.0807 in)

Wear limit

1.80 mm (0.0709 in)

SAT866A

I

Installation of forward clutch piston and overrun clutch piston

a)

Install forward clutch piston by turning it slowly and evenly.

I

Apply ATF to inner surface of clutch drum.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-251

SAT867A

I

Align notch in forward clutch piston with groove in for-
ward clutch drum.

SAT868A

b)

Install overrun clutch by turning it slowly and evenly.

I

Apply ATF to inner surface of forward clutch piston.

SAT869A

I

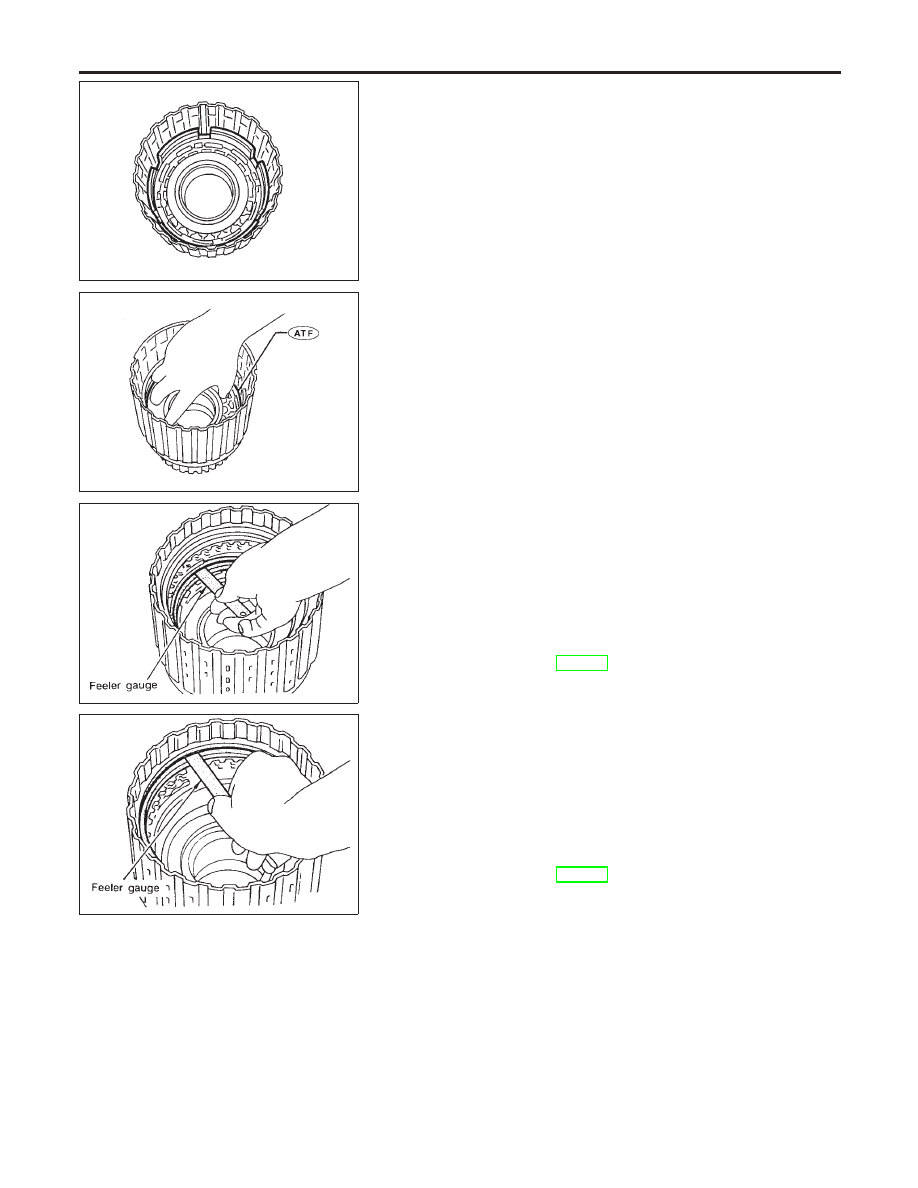

Measurement of clearance between retaining plate and snap
ring of overrun clutch

Specified clearance:

Standard

1.0 - 1.4 mm (0.039 - 0.055 in)

Allowable limit

2.0 mm (0.079 in)

Retaining plate:

Refer to SDS, AT-291.

SAT870A

I

Measurement of clearance between retaining plate and snap
ring of forward clutch

Specified clearance:

Standard

0.35 - 0.75 mm (0.0138 - 0.0295 in)

Allowable limit

2.15 mm (0.0846 in)

Retaining plate:

Refer to SDS, AT-291.
