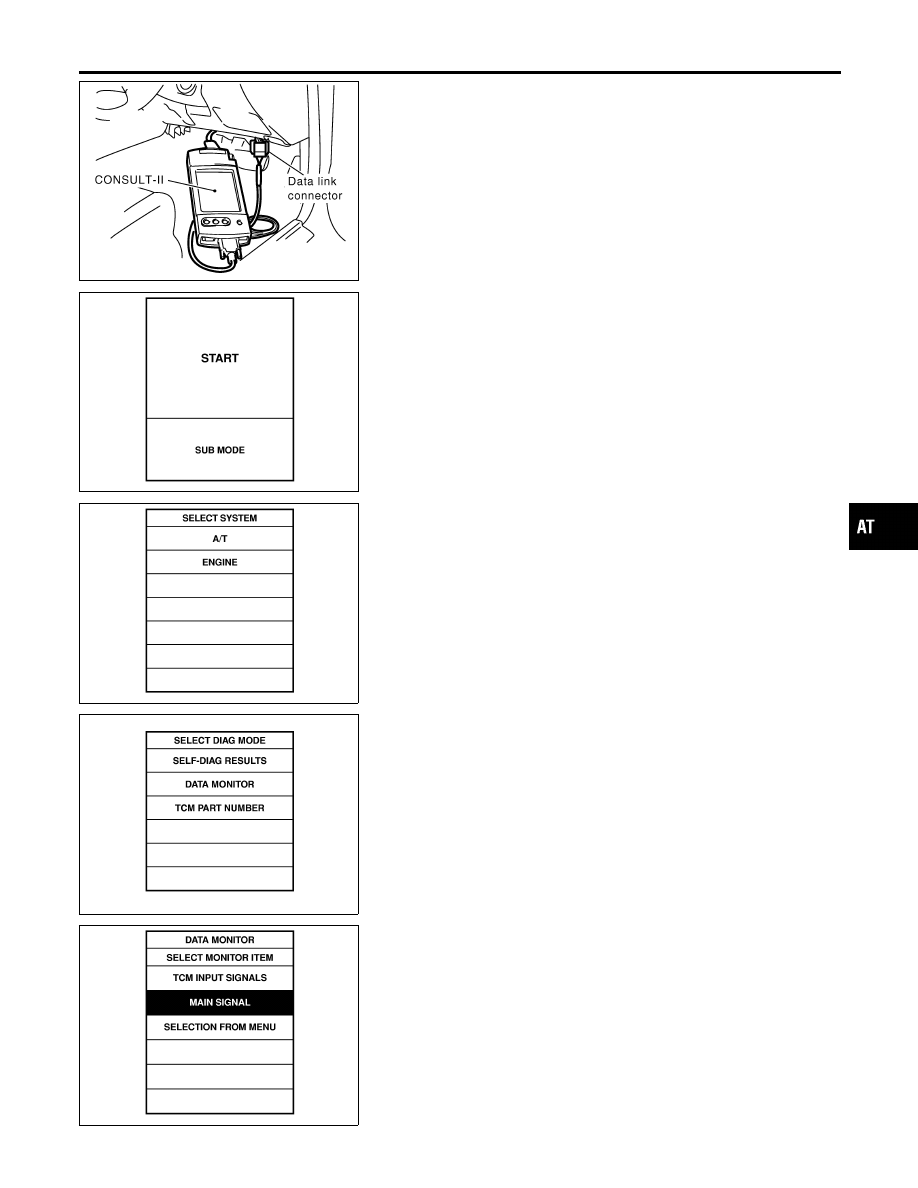

CONSULT-II Setting Procedure

NMAT0024S0402

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to Data link connector which is located
in instrument lower panel on driver side.

SAT586J

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SAT014K

5.

Touch “A/T”.

SAT407K

6.

Touch “DATA MONITOR”.

SAT175K

7.

Touch “MAIN SIGNALS” or “TCM INPUT SIGNALS”.

8.

See “Numerical Display”, “Barchart Display” or “Line Graph
Display”.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-57

SAT973J

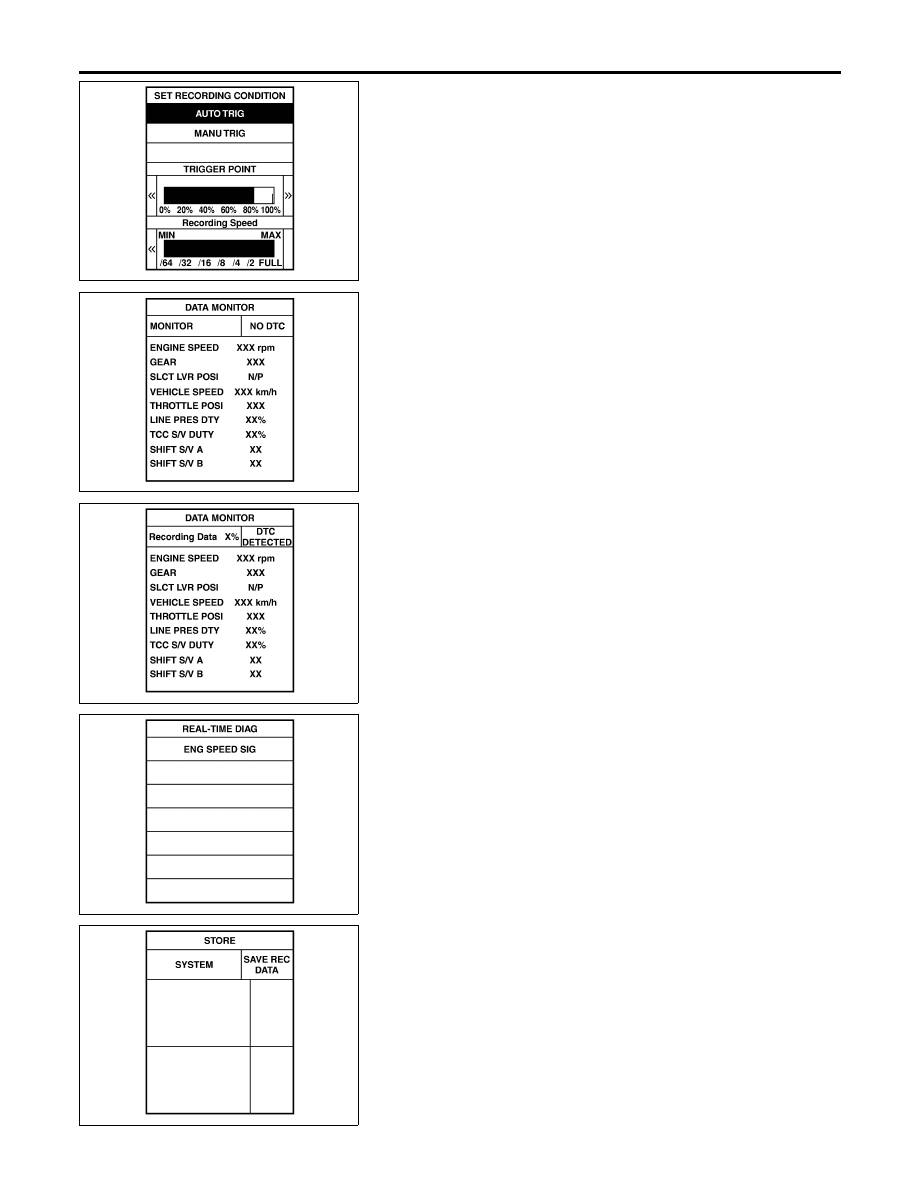

9.

Touch “SETTING” to set recording condition (“AUTO TRIG” or
“MANU TRIG”) and touch “BACK”.

10. Touch “START”.

SAT134K

11. When performing cruise test, touch “RECORD”.

SAT135K

12. After finishing cruise test part 1, touch “STOP”.

SAT987J

SAT974J

13. Touch “STORE” and touch “BACK”.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-58

SAT975J

14. Touch “DISPLAY”.
15. Touch “PRINT” again.
16. Check the monitor data printed out.
17. Continue cruise test part 2 and 3.

SAT513JC

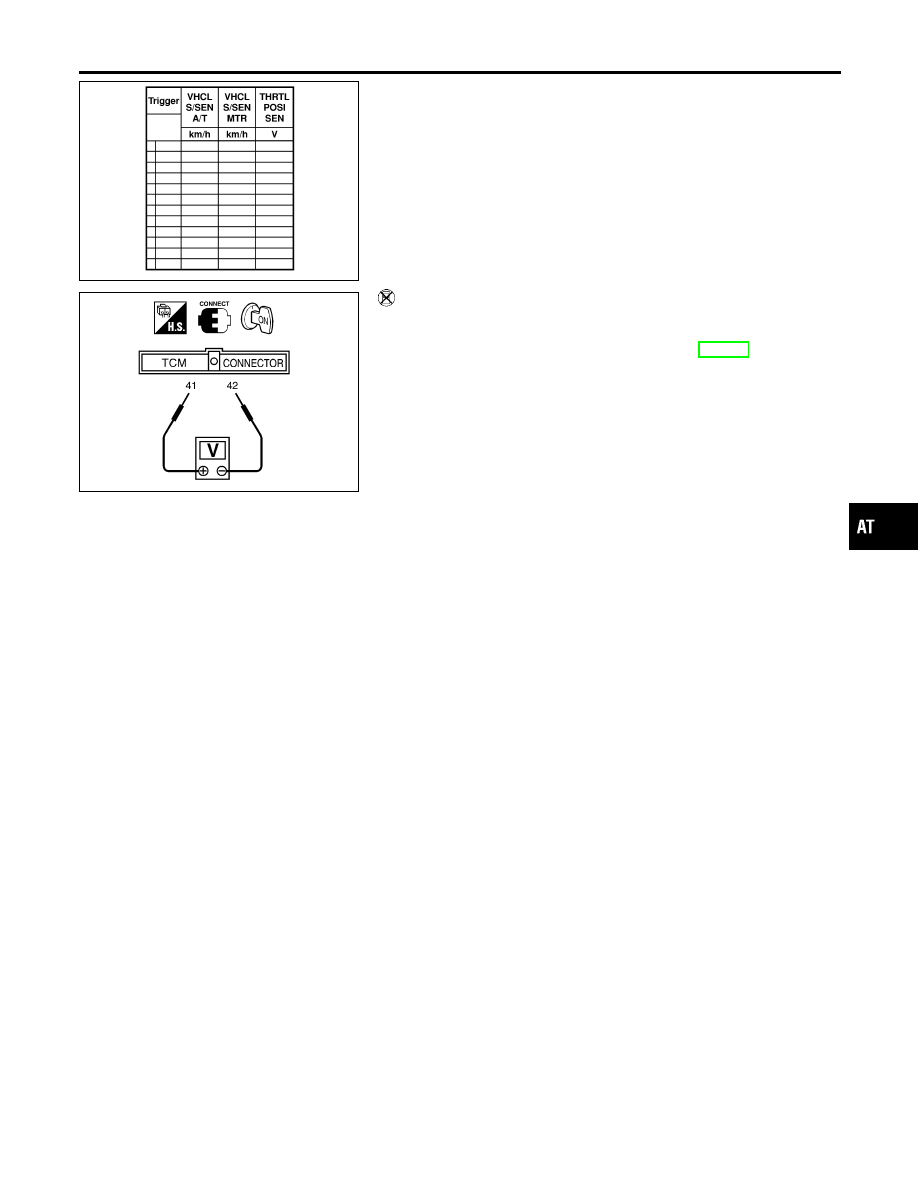

Without CONSULT-II

NMAT0024S0403

I

Throttle position sensor can be checked by voltage across
connector M26 terminal Nos. 41 (R/Y) and 42 (GY) of TCM.
Refer to “Wiring Diagram — AT — TPS”, AT-100.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-59

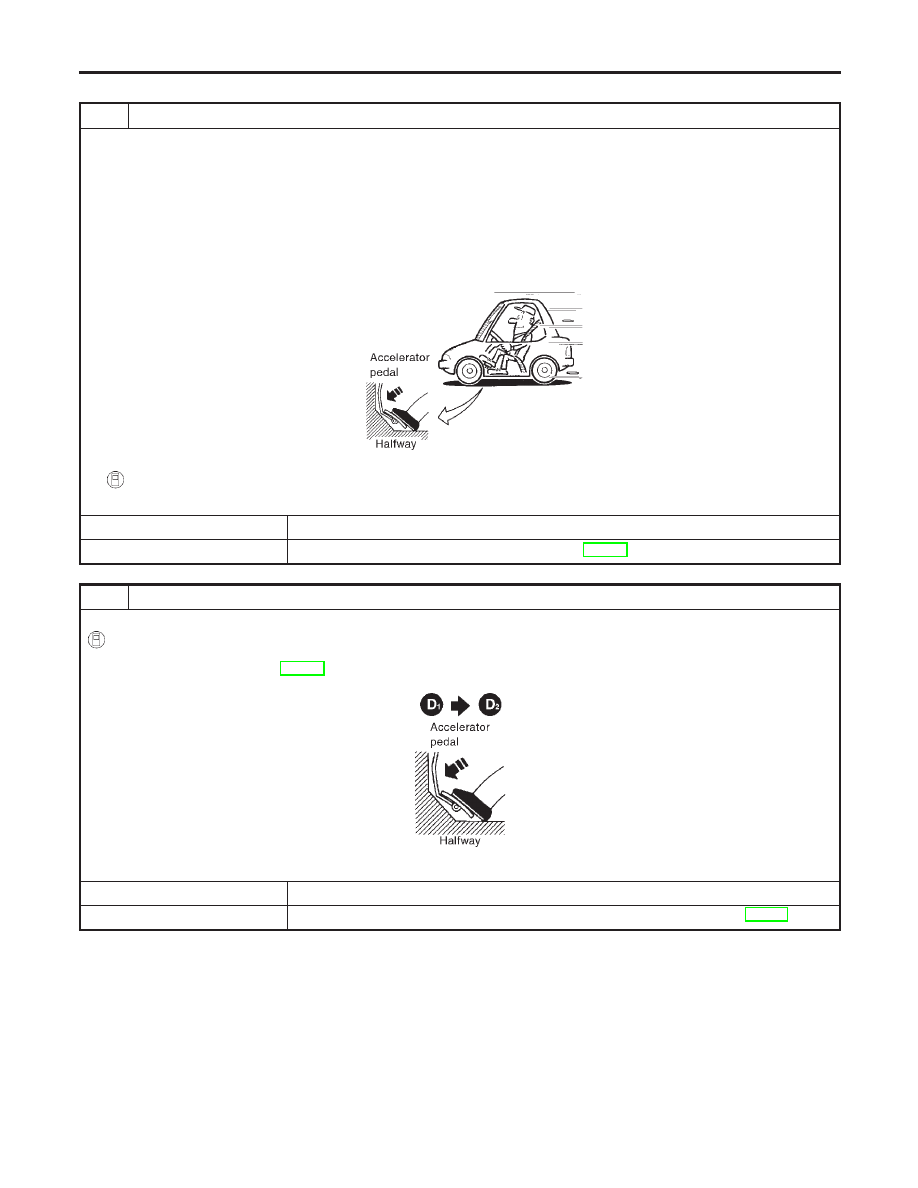

Cruise Test — Part 1

=NMAT0024S0404

1

CHECK STARTING GEAR (D

1

) POSITION

1. Drive vehicle for approx. 10 minutes to warm engine oil and ATF up to operating temperature.

ATF operating temperature:

50 - 80°C (122 - 176°F)

2. Park vehicle on flat surface.
3. Set overdrive control switch to “ON” position.
4. Move selector lever to “P” position.
5. Start engine.
6. Move selector lever to “D” position.
7. Accelerate vehicle by constantly depressing accelerator pedal halfway.

SAT953I

8. Does vehicle start from D

1

?

Read gear position.

Yes or No

Yes

©

GO TO 2.

No

©

Go to “11. Vehicle Cannot Be Started From D

1

”, AT-165.

2

CHECK SHIFT UP (D

1

TO D

2

)

Does A/T shift from D

1

to D

2

at the specified speed?

Read gear position, throttle opening and vehicle speed.

Specified speed when shifting from D

1

to D

2

:

Refer to Shift schedule, AT-288.

SAT954I

Yes or No

Yes

©

GO TO 3.

No

©

Go to “12. A/T Does Not Shift: D

1

,

D

2

or Does Not Kickdown: D

4

,

D

2

”, AT-168.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-60
