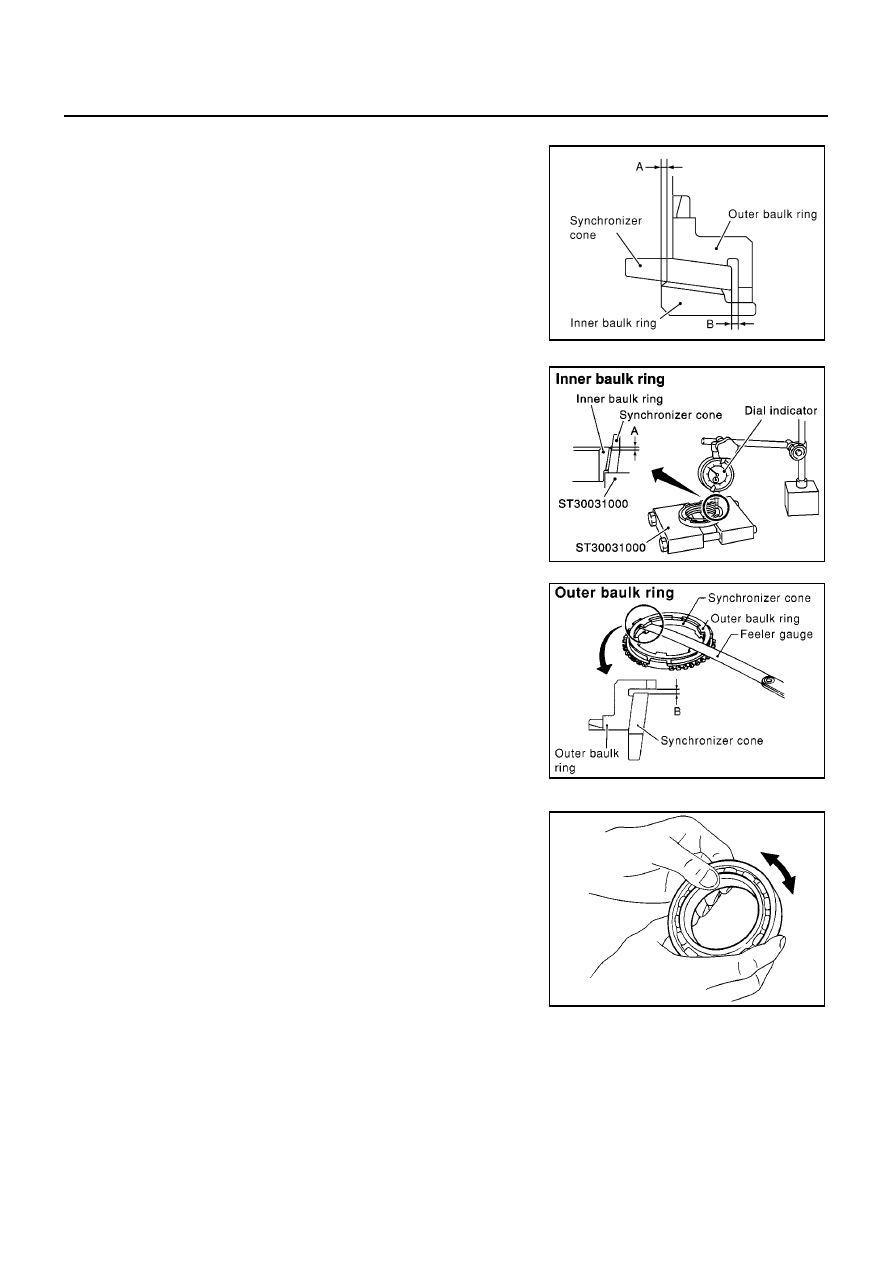

MT-46 [RS6F51R] MAINSHAFT AND GEARS Baulk ring clearance ● Double cone synchronizer (1st and 2nd) CAUTION: Outer baulk ring, synchronizer cone, and inner baulk ring 1. Using a dial gauge, measure clearance A at 2 or more points 2. Using a feeler gauge, measure clearance B at 2 or more points Bearing Check items below. If necessary, replace them with new ones. ● Damage and rough rotation of bearing SCIA0950E Clearance A Standard : 0.6 - 0.8 mm (0.024 - 0.031 in) Limit value : 0.2 mm (0.008 in) or less SCIA0951E Clearance B Standard : 0.6 - 1.1 mm (0.024 - 0.043 in) Limit value : 0.2 mm (0.008 in) or less SMT139E MTF0041D |
