Mitsubishi Lancer Evolution 7. Manual - part 347

EXTERIOR -

Front Bumper

51-5

"

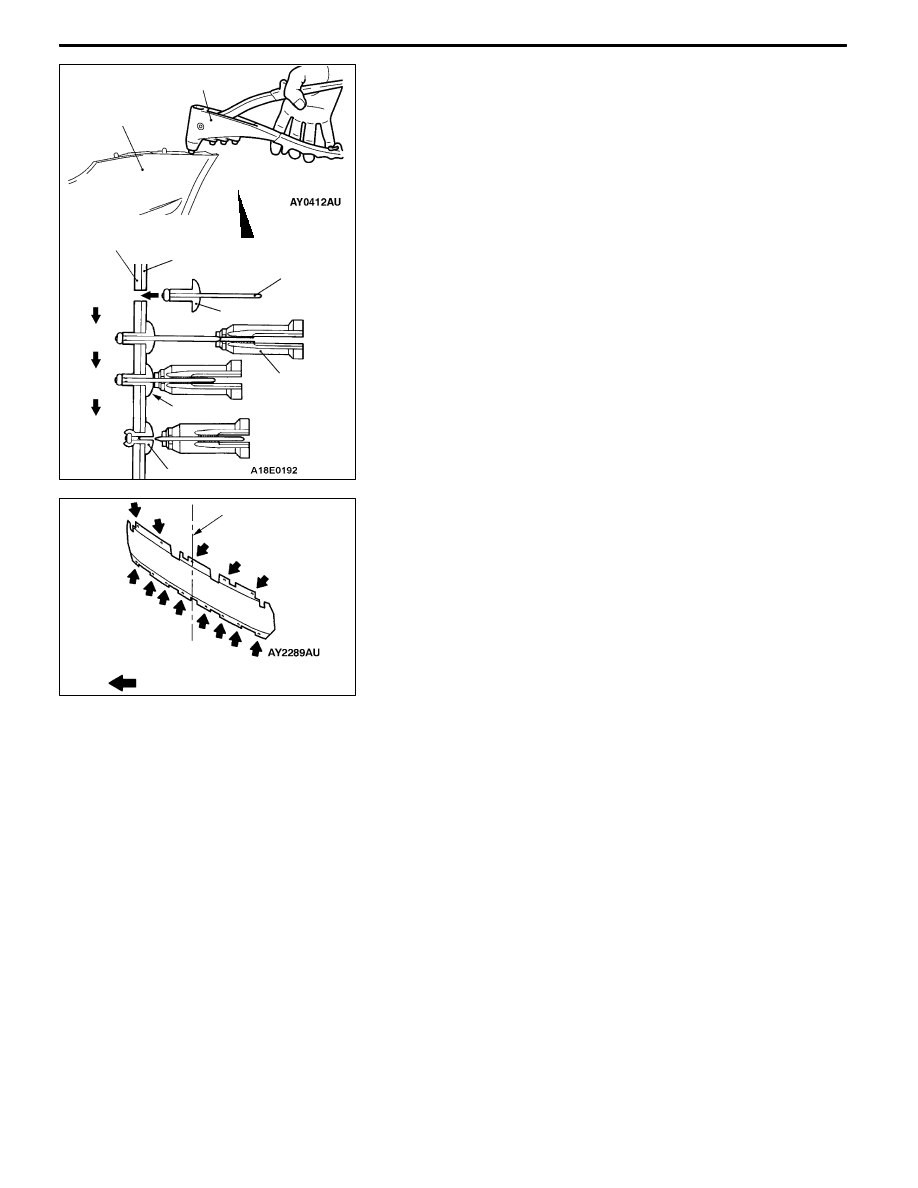

BA RIVET INSTALLATION

Use the recommended tool shown in the illustration to secure

the rivet in the following procedure.

1. Insert the rivet into the main materials (front bumper face

and front bumper side plate.)

2. Insert the recommended tool into Part A of the rivet.

3. Maneuver the handle of the tool pressing the flange of

the rivet.

4. Particles of Part A of the rivet are cut off to be secured.

A

C" FRONT BUMPER CENTER NET REMOVAL

Tighten the front bumper center net mounting bolt from the

vehicle centre line.

Riveter

Bumper side

plate

Part A

Riveter

Rivet

Flange part

1

2

3

4

Bumper face

Rivet

Bumper face

Vehicle

centre

: Bolt installation position

EXTERIOR -

Rear Bumper

51-6

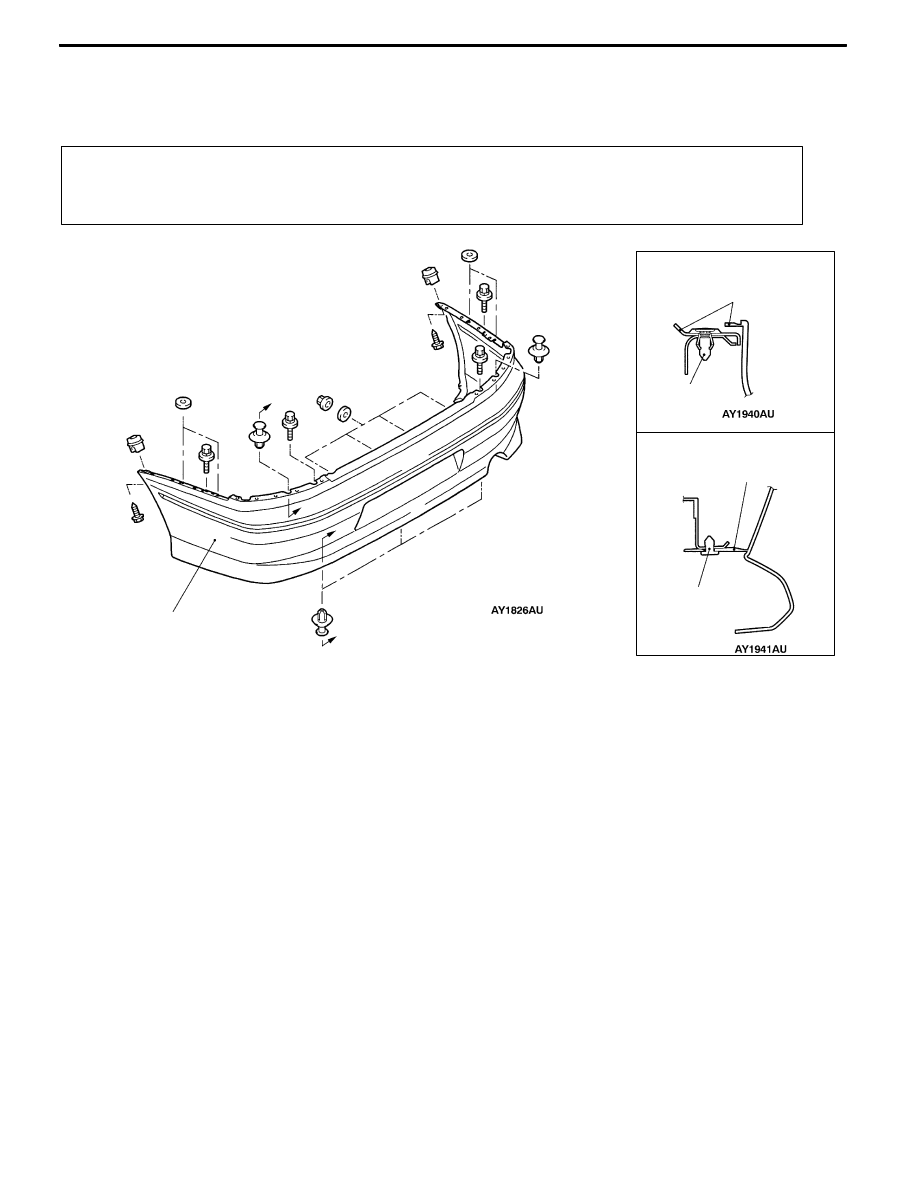

REAR BUMPER

REMOVAL AND INSTALLATION

Pre-removal and post-installation operations
D

Removal and installation of rear combination lamp (Refer to GROUP 54A.)

D

Removal and installation of rear end trim, washer tank lid and AYC reservoir tank lid (Refer to GROUP 52A – Trim.)

D

Removal and installation of rear splash shield

A

A

B

B

Rear bumper assembly

Clip

Clip

Section A – A

Section B – B

Rear bumper assembly

Rear bumper assembly

EXTERIOR -

Rear Bumper

51-7

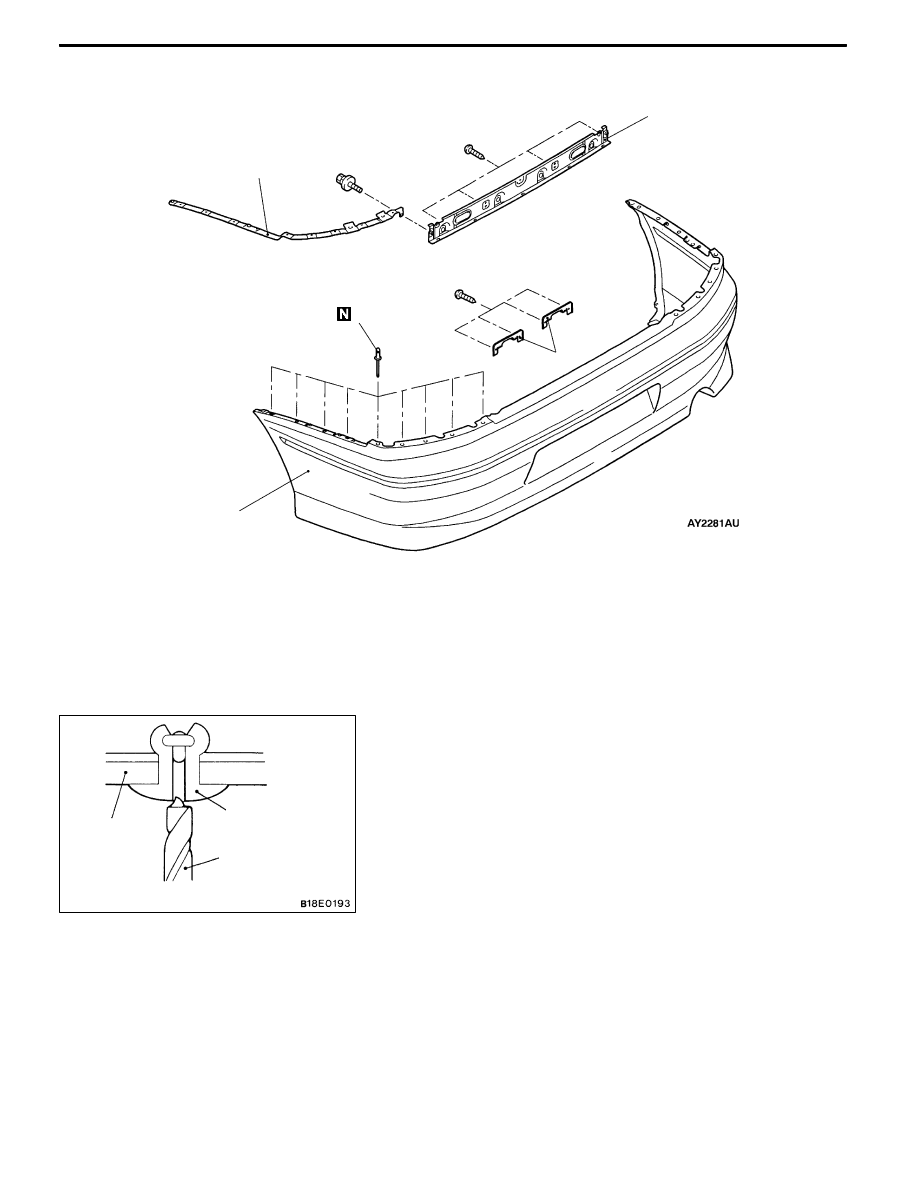

DISASSEMBLY AND REASSEMBLY

1

3

2

5

4

Disassembly steps

1. License plate bracket

2. Rear bumper center reinforcement

A

A" "AA 3. Rivet

4. Rear bumper side plate

5. Rear bumper face

DISASSEMBLY SERVICE POINTS

A

A" RIVET REMOVAL

Use the drill (ø 4.0 mm) to make a hole in the rivet for removal.

Drill

Rivet

Front

bumper

face

EXTERIOR -

Rear Bumper / Side Air Dam, Molding and Garnish

51-8

REASSEMBLY SERVICE POINTS

"

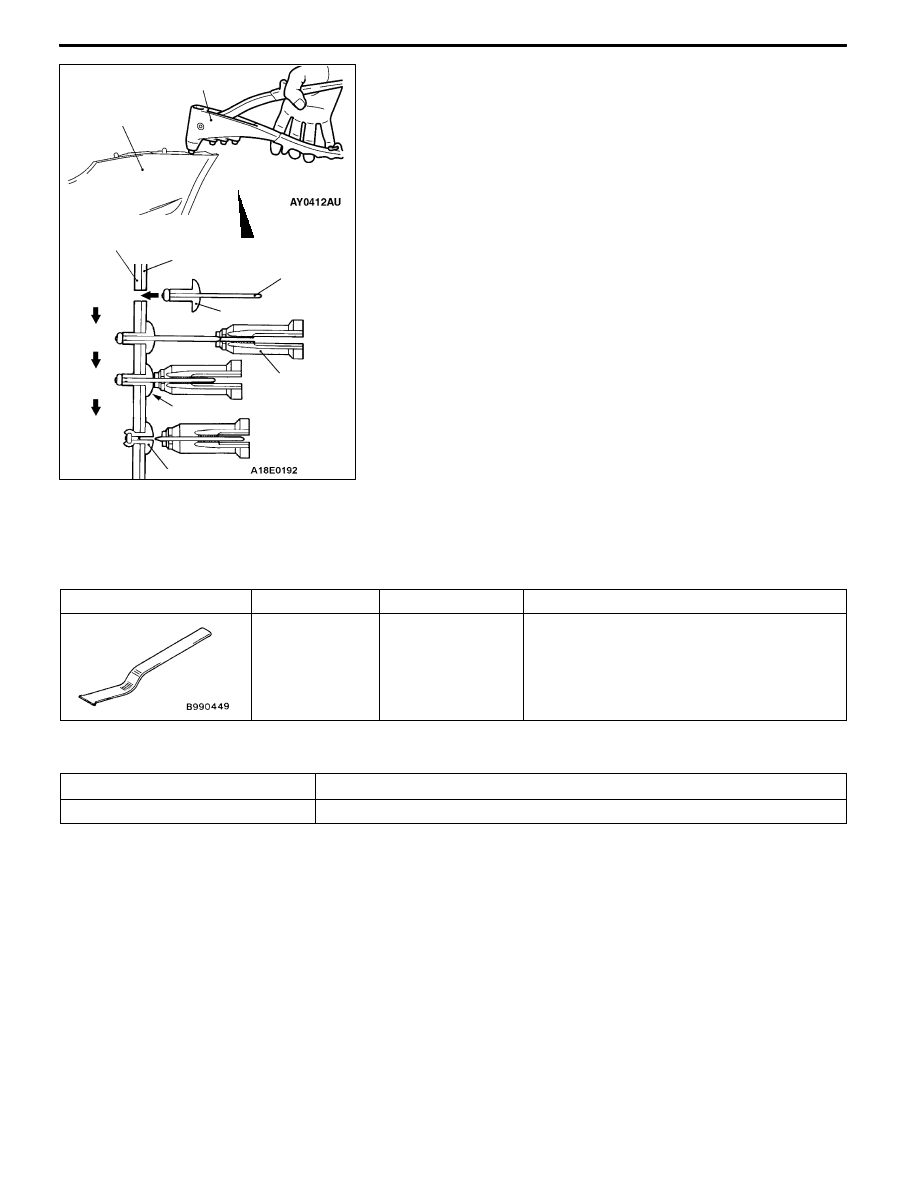

AA RIVET INSTALLATION

Use the recommended tool shown in the illustration to secure

the rivet in the following procedure.

1. Insert the rivet into the main materials (rear bumper face

and rear bumper side plate.)

2. Insert the recommended tool into Part A of the rivet.

3. Maneuver the handle of the tool pressing the flange of

the rivet.

4. Particles of Part A of the rivet are cut off to be secured.

SIDE AIR DAM, MOLDING AND GARNISH

SPECIAL TOOL

Tool

Number

Name

Application

MB990449

Window molding

remover

Removal of roof drip molding

ADHESIVE

Application

Brand

Side air dam

Double-sided tape [5 mm width 1.2 mm thickness]

Riveter

Bumper side

plate

Part A

Riveter

Rivet

Flange part

1

2

3

4

Bumper face

Rivet

Bumper face
