Mitsubishi Lancer Evolution 7. Manual - part 279

27B-1

REAR AXLE

CONTENTS

GENERAL INFORMATION

2

. . . . . . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

3

. . . . . . . . . . . . . . . . .

LUBRICANTS

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SEALANTS

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIAL TOOLS

4

. . . . . . . . . . . . . . . . . . . . . . . . . . .

TROUBLESHOOTING (AYC)

8

. . . . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

16

. . . . . . . . . . . . . . . . . . . .

Rear Axle Total Backlash Check

16

. . . . . . . . . . . . . . .

Gear Oil Level Check

16

. . . . . . . . . . . . . . . . . . . . . . . .

Gear Oil Change

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fluid Level Check

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bleeding

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AYC Operation Check

20

. . . . . . . . . . . . . . . . . . . . . . . .

Oil Pressure Check

21

. . . . . . . . . . . . . . . . . . . . . . . . . .

Wheel Bearing Axial Play Check

22

. . . . . . . . . . . . . . .

Wheel Bearing Rotary-sliding Resistance Check

22

.

Hub Bolt Replacement

23

. . . . . . . . . . . . . . . . . . . . . . .

Differential Carrier Oil Seal Replacement

23

. . . . . . . .

Action When Battery Runs Out

24

. . . . . . . . . . . . . . . .

REAR HUB ASSEMBLY

25

. . . . . . . . . . . . . . . . . . . .

KNUCKLE

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DRIVE SHAFT

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DIFFERENTIAL CARRIER

<VEHICLES WITH MECHANICAL LSD>

35

. . . . . .

DIFFERENTIAL CARRIER

<VEHICLES WITH AYC>

55

. . . . . . . . . . . . . . . . . . .

HYDRAULIC UNIT

<VEHICLES WITH ACD+AYC>

61

. . . . . . . . . . . . . .

REAR AXLE -

General Information

27B-2

GENERAL INFORMATION

The rear axle consists of rear hubs, wheel bearings,

drive shafts, and rear differential and, it has the

following features.
D

The wheel bearing is a unit bearing (double-row

angular contact ball bearing).

D

The drive shaft incorporates B.J.-T.J. type

constant velocity joints with high transmission

efficiency and low vibration and noise.

D

ABS rotors for detecting the wheel speeds are

press-fitted to the B.J. outer wheels in vehicles

with ABS or ACD.

NOTE

1. B.J.: Birfield Joint

2. T.J.: Tripod Joint

SPECIFICATIONS

Item

Vehicles without AYC

Vehicles with AYC

Wheel

bearings

Wheel bearing type

Unit bearing (Double-row angular contact ball

bearing)

g

Bearing (outside diameter × inside diameter) mm

78 × 40

Drive

shaft

Joint type

Outside

B.J.

shaft

Inside

T.J.

Shaft length*

1

× Shaft diameter

mm

Left

483 × 25

426 × 25

mm

Right

573 × 25

446 × 25

NOTE

*

1

: The shaft length indicates the length between the center points of each joint.

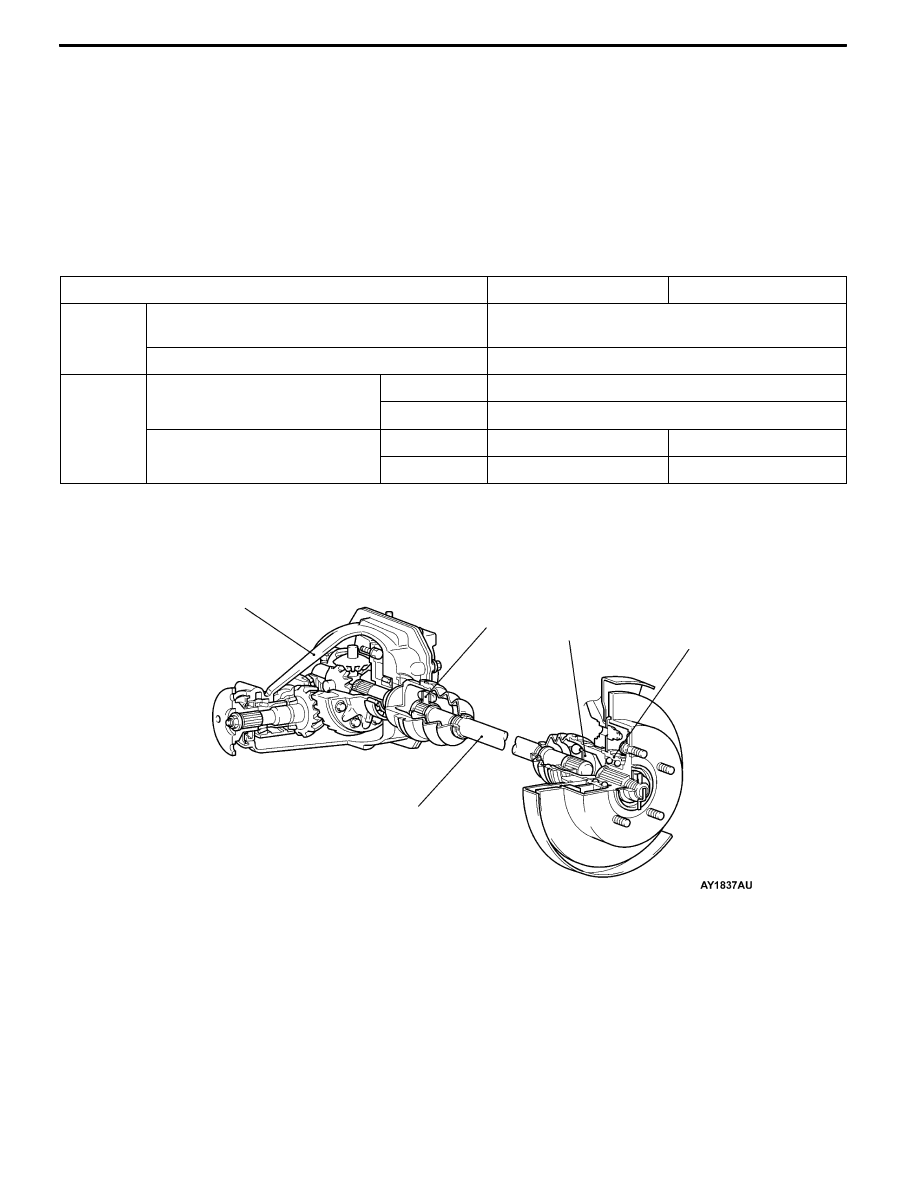

STRUCTURAL DIAGRAM

Oil seal

Rear hub

Differential carrier

B.J.

Drive shaft

T.J.

REAR AXLE -

Service Specifications/Lubricants

27B-3

SERVICE SPECIFICATIONS

Item

Standard value

Limit

Rear axle total backlash mm

-

6

Wheel bearing rotation starting torque N·m

-

1.0

Wheel bearing axial play mm

-

0.05 or less

Wheel bearing rotary-sliding resistance N

-

22 or less

TJ boot assembly dimension mm

90 ± 3

-

Drive gear backlash mm

0.11 – 0.16

-

Drive gear runout mm

-

0.05

Drive pinion turning

torque N·m

Without oil seal

0.88 – 1.17

-

torque N·m

With oil seal

Companion flange (oil seal contact-

ing area) with anti-rust agent

0.98 – 1.27

-

Companion flange (oil seal contact-

ing area) with gear oil applied

0.49 – 0.58

-

Vehicles with mechani-

cal LSD

Right-to-left difference in combined thickness of friction

plate and friction disc

mm

0 – 0.05

-

Clearance between spring plate and differential case

mm

0.06 – 0.25

-

LSD

differential

torque

N·m

When new clutch plate is installed

5 – 19

-

torque

N·m

When existing clutch plate is

installed

2 – 19

-

Distortion of friction plate and friction disc

mm

-

0.08

Difference in thickness between friction plate, friction

disc, and spring plate

mm

-

0.1

Vehicles with ACD and

AYC

Pressure generated by hydraulic unit (pressure sensor

value

) MPa

0.9 – 1.1

-

LUBRICANTS

Item

Specified lubricants

Quantity

Vehicles with

mechanical

S

Gear oil

Hypoid gear oil
MITSUBISHI Genuine Gear Oil Part No. 8149630

0.55

L

LSD

MITSUBISHI Genuine Gear Oil Part No. 8149630

EX, CASTROL HYPOY LS (GL-5, SAE 90),

SHELL-LSD (GL-5, SAE 80W - 90) or equivalent

Vehicles with

ACD and

AYC

Gear oil

Differential

Hypoid gear oil
API classification GL-5 or higher SAE viscosity

No.90, 80W

0.55 ± 0.02

L

Torque transfer

mechanism

ATF-SPⅢ

0.65 - 0.7

L

REAR AXLE -

Lubricants/Sealants/Special tools

27B-4

Item

Quantity

Specified lubricants

Vehicles with

ACD and

Hydraulic piping fluid

ATF-SPⅢ

1 L

ACD and

AYC

Torque transfer mechanism oil

seal lips

Vaseline

As required

B.J. joint

Repair kit grease

85 ± 10 g

T.J. joint

Repair kit grease

105 ± 10 g

SEALANTS

Items

Specified sealants

Remarks

Vehicles with me-

chanical LSD

Vent plug

3M ATD Part No. 8661, 8663 or

equivalent

Semi-drying sealant

chanical LSD

Differential cover assembly

equivalent

Vehicles with ACD

and AYC

Vent plug

and AYC

Differential

carrier

cover

mounting part

Vehicles with me-

chanical LSD

Drive gear and differential

case mounting part

3M Stud Locking 4170 or equivalent

Anaerobic sealant

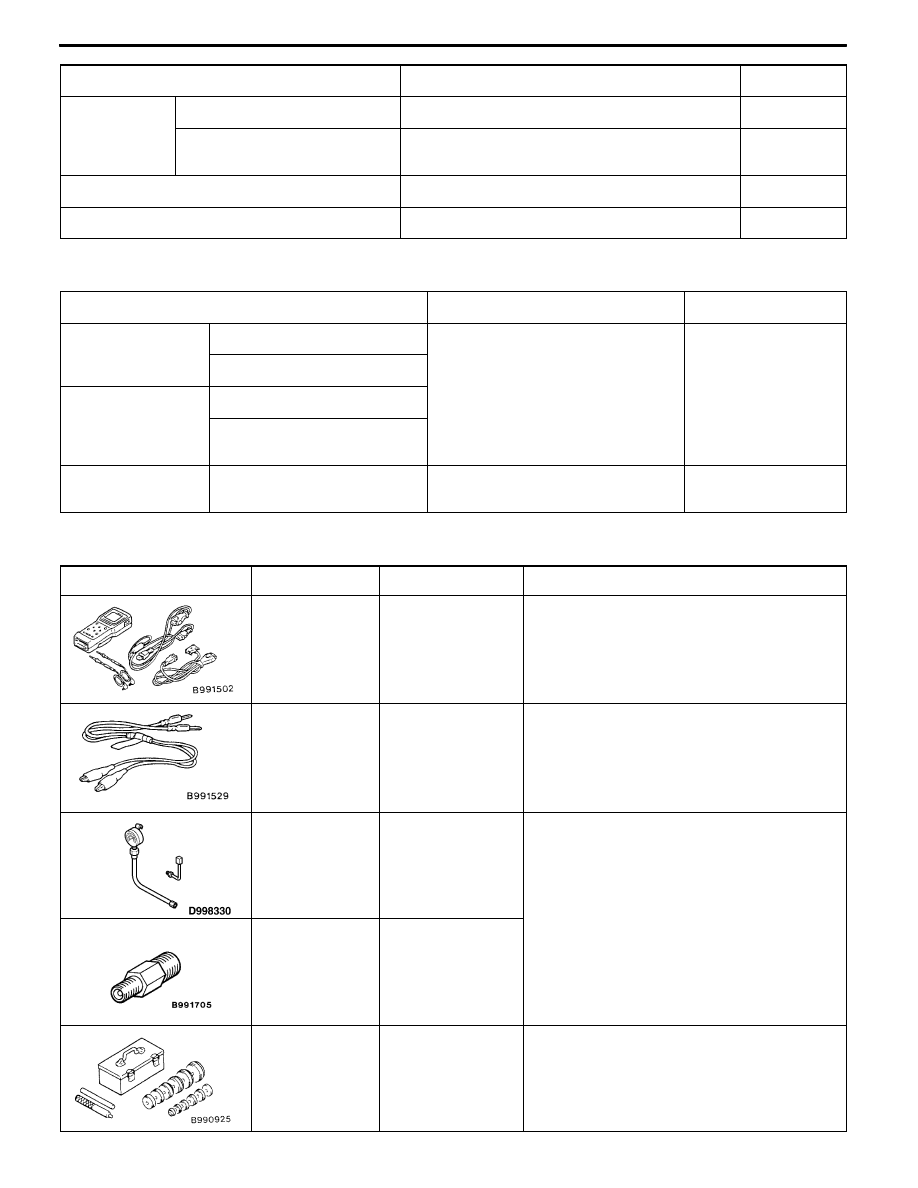

SPECIAL TOOLS

Tool

Number

Name

Use

MB991502

MUT-II sub as-

sembly

Inspection of AYC (diagnosis display by

MUT-II)

MB991529

Diagnosis

code

check harness

Inspection of AYC
(diagnosis display by ACD mode indicator

lamp)

MD998330
(MD998331)

Oil pressure gauge

Hydraulic pressure measurement <vehicles

with AYC>

MB991705

Hose adapter

MB990925

Bearing and oil

seal installer set

Removal of wheel bearing
