ПОИСК НЕИСПРАВНОСТЕЙ

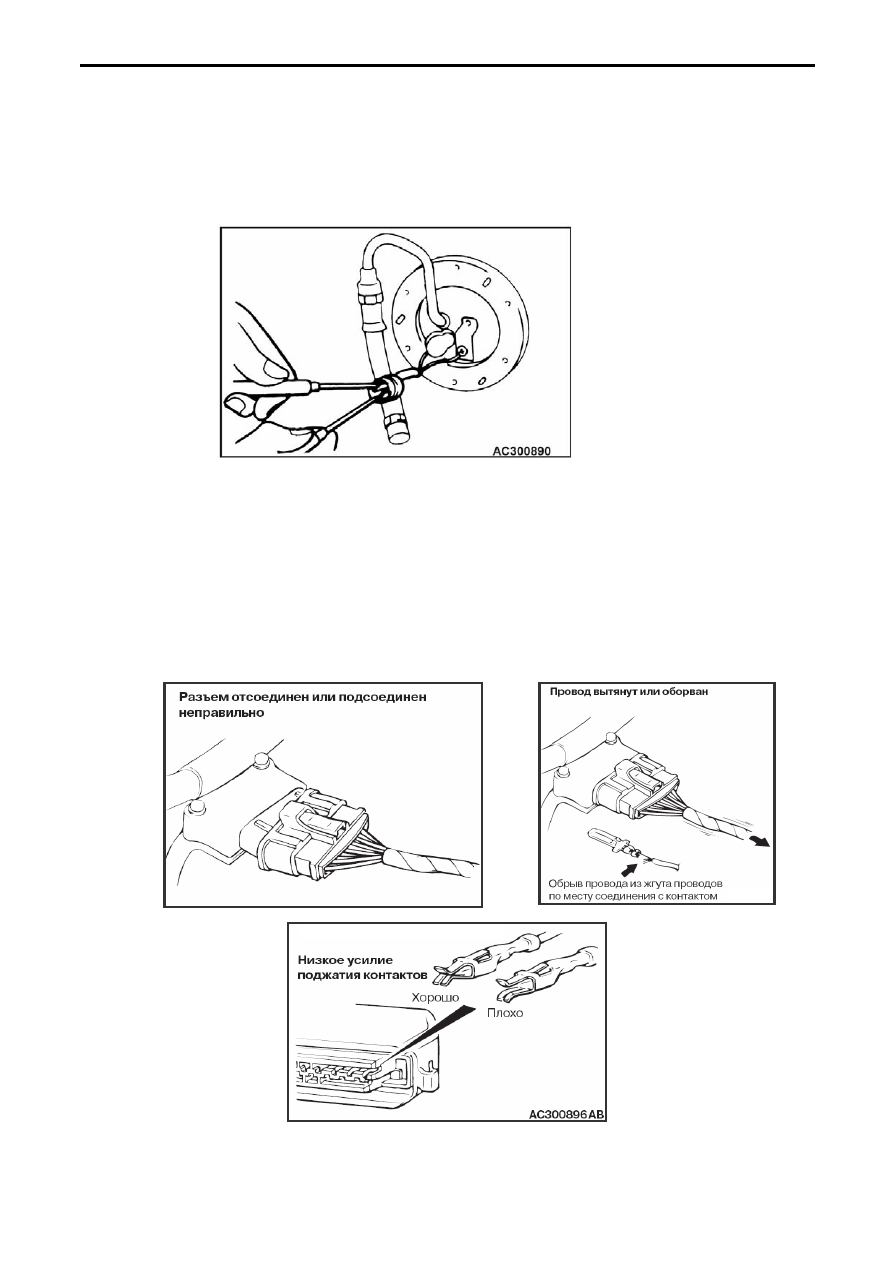

<Проверка разъема штыревого типа>


Будьте осторожны, не замкните выводы разъема пробником. Замыкание выводов
разъема может привести к повреждению электрических цепей в электронном блоке.

Дотроньтесь пробником непосредственно до штыревого контакта.
















Рис. 5-5



3.

Визуальная проверка разъёмов




При визуальной проверке разъёмов обращать внимание нужно на следующее (рис 5.6):

•  правильно ли и до конца подсоединён разъём
•  из-за натяжения жгута проводов в разъёме возможен обрыв провода или выпадание

штыревого контакта из разъёма

•  слабое усилие поджатия контактов
•  слабое усилие поджатия контактов из-за попадания посторонних частиц или коррозии в

разъёме.

























Рис. 5-6



5 – 4

ПОИСК НЕИСПРАВНОСТЕЙ

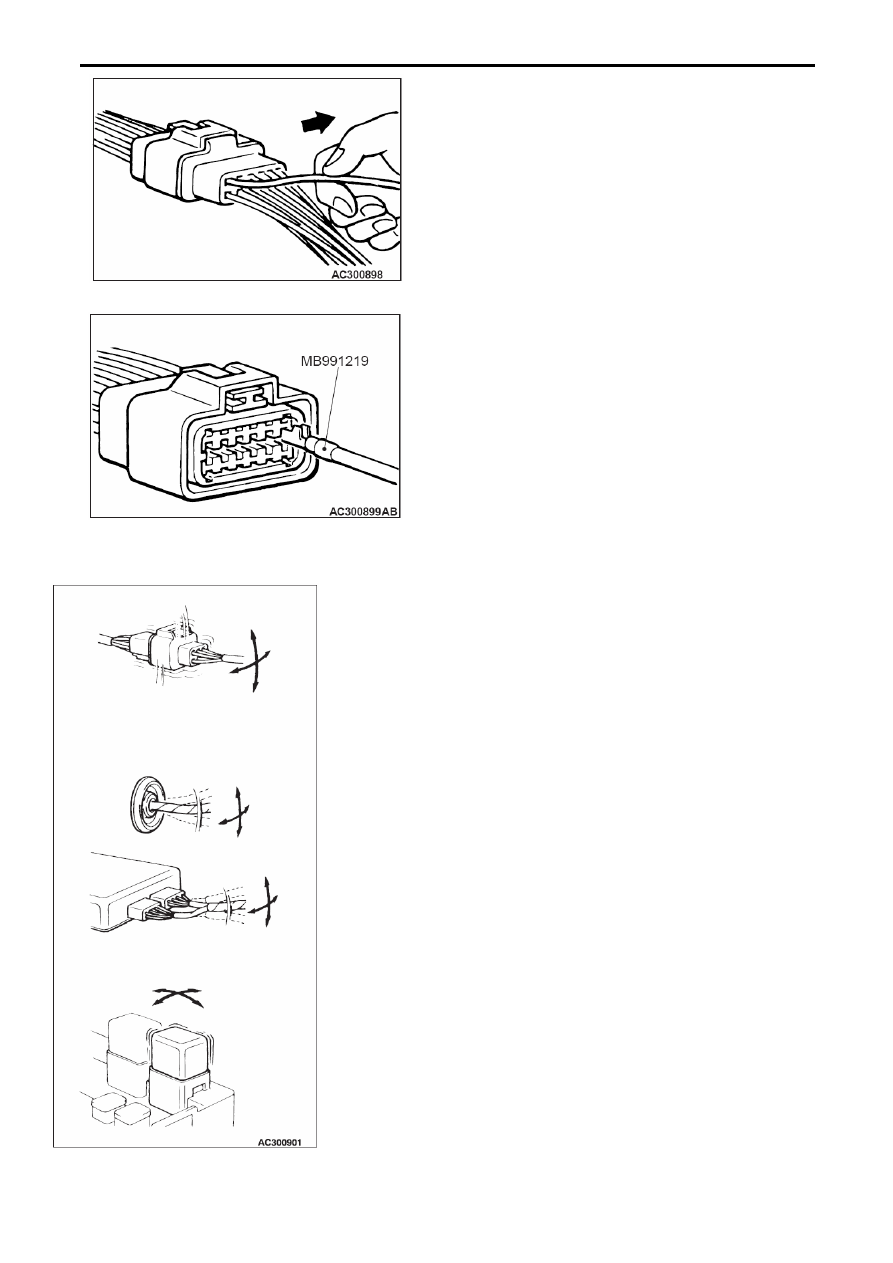

Если стопор контакта поврежден, соединение

контактов будет плохим, даже если разъем
собран верно, а штыревые контакты могут быть
вытянуты с обратной стороны разъема. Поэтому,
аккуратно потяните за каждый провод жгута, для
того чтобы убедиться в надежном закреплении
каждого контакта.







Рис. 5-7





При помощи специального инструмента

(MB991219) (тестового жгута проводов для
проверки усилия поджатия контактов) проверьте
качество соединения штыревой и гнездовой
частей разъема. (Усилие вытягивания контакта: 1
Н или более)








Рис. 5-8



4.  Периодически возникающая неисправность



Периодически возникающая неисправность часто

появляется при определенных условиях, и если эти условия
удастся установить, определить причину будет достаточно
просто.

С целью установления условий возникновения

неисправности попросите клиента описать условия движения,
погоду, частоту повторения признаков неисправности, а за
тем постарайтесь воссоздать данные условия.

Следующий шаг - необходимо понять, являются ли

причиной возникновения неисправности при данных
условиях вибрация, нагрев или другие факторы. Если
причиной неисправности является, скорее всего, вибрация,
то произведите описанную ниже проверку разъемов и
элементов для подтверждения признаков неисправности.

Объектами, подлежащими проверке, являются разъемы и

элементы, указанные в процедуре проверки или являющиеся
вероятной причиной (которые генерируют код неисправности
или создают её признаки).

•  Аккуратно пошатайте разъем во всех направлениях.
•  Аккуратно пошатайте жгут проводов во всех

направлениях.

•  Аккуратно потрясите каждый датчик, реле и т. д.
•  Аккуратно потрясите жгут проводов, расположенный на

элементах подвески или других подвижных элементах.




Рис. 5-9



5 – 5



ПОИСК НЕИСПРАВНОСТЕЙ

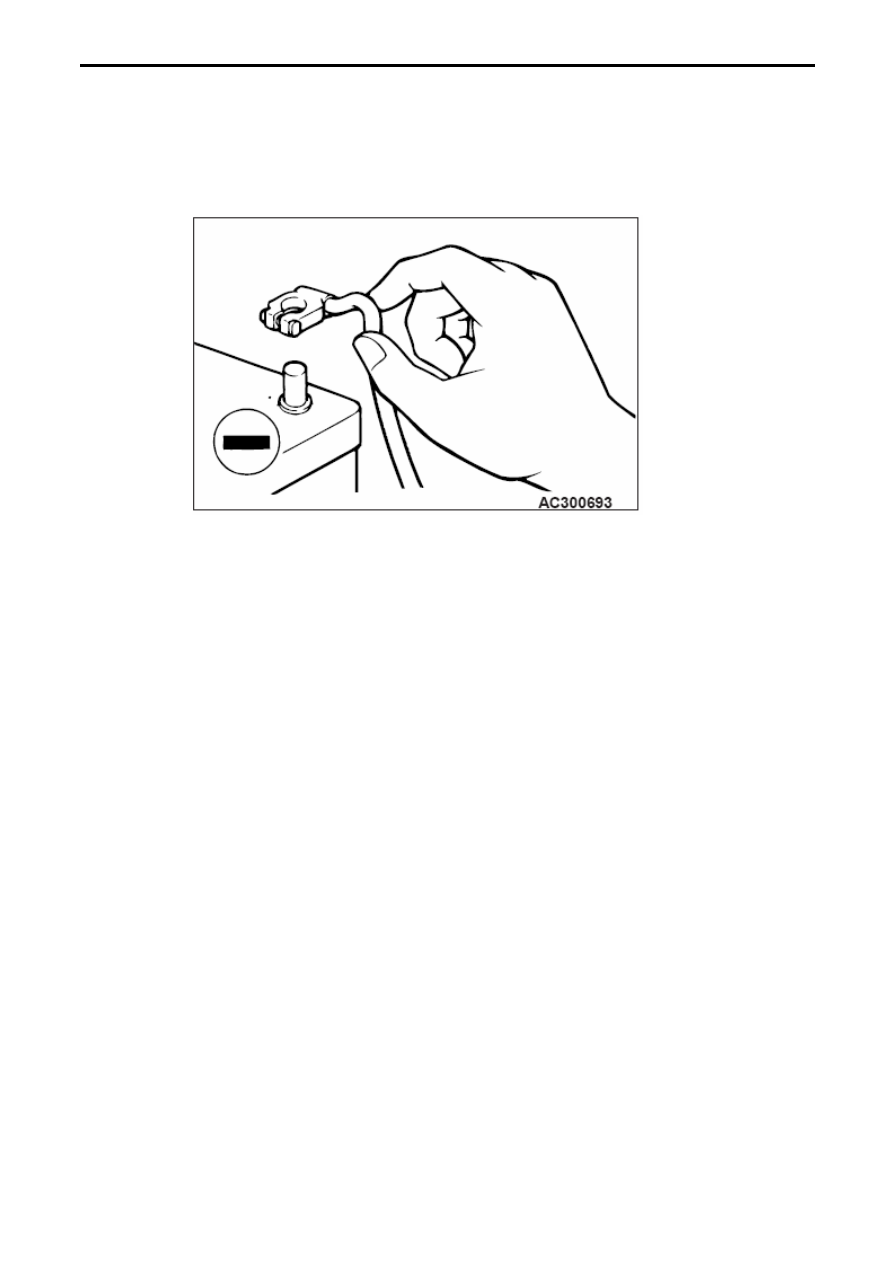

(3)  Обслуживание электрической системы



Перед заменой каких-либо элементов, относящихся к электрической системе, или

проведением различных ремонтных операций связанных с электрической системой,
необходимо отсоединить отрицательную (-)    клемму от аккумуляторной батареи во избежание
короткого замыкания.

















Рис. 5-10



Перед подсоединением/ отсоединением клеммы (-) аккумуляторной батареи,

убедитесь, что ключ зажигания и переключатель освещения находятся в выключенном
положении (если данное требование не выполнено, могут быть повреждены
полупроводниковые элементы).



После снятия клеммы с аккумуляторной батареи, на некоторых автомобилях (блоки

управления этих автомобилей не имеют энергонезависимую память), или замене блоков
управления могут быть утеряны определённые параметры и поэтому необходимо будет
провести процедуры обучения систем или датчиков.

Существуют различные процедуры обучения, и они зависят от наличия тех или иных систем

на автомобиле.

Можно привести следующие примеры (подробно см. соответствующие разделы WM) :

•  Обучение двигателя оборотам холостого хода

•  Инициализация положения дроссельной заслонки

•  Инициализация датчика рулевого колеса

•  Инициализация датчика ускорения автомобиля и др.


















5 – 6

ПОИСК НЕИСПРАВНОСТЕЙ

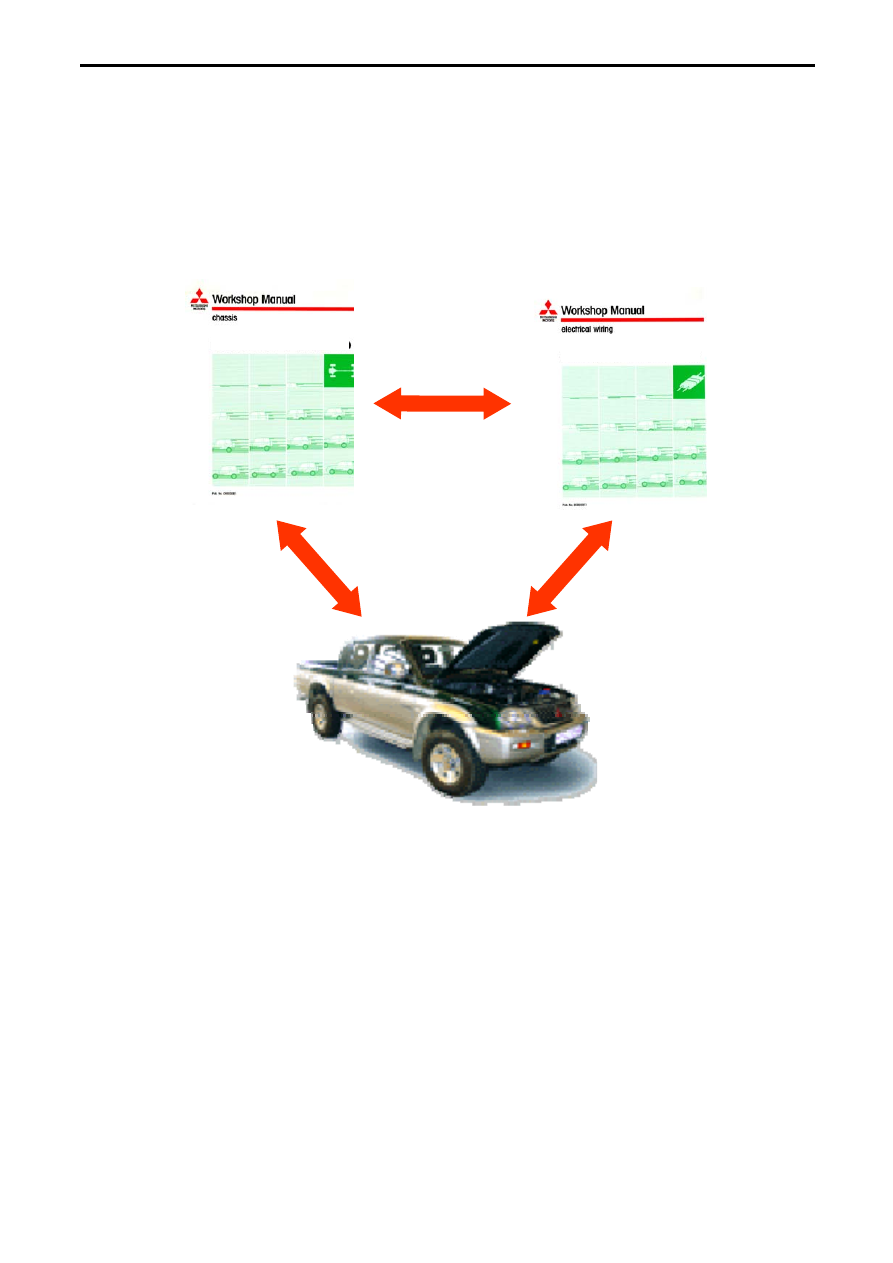

(4)  Диагностический треугольник



В диагностике Mitsubishi есть такое понятие, как диагностический треугольник. Это

совершенно не похоже на Бермудский треугольник, где руководства по ремонту,
измерительный инструмент и т.д. могут потеряться.

Диагностический треугольник Mitsubishi включает в себя:

- руководство по ремонту Chassis
- руководство по электросхемам Electrical Wiring
- и сам автомобиль.



















L 200

L 200

3

2

1






















Рис. 5-11



Диагностический треугольник подразумевает под собой следующую процедуру, которая

является, на взгляд Mitsubishi, самой эффективной:

1. Необходимо выбрать правильную процедуру диагностики, описанную в руководстве по

ремонту Chassis

2. Руководствуясь процедурой диагностики (пошаговой проверкой) и указанными в ней

ссылками на контрольные точки проверки в электрических цепях, обратиться к руководству по
электросхемам Electrical Wiring для того, чтобы найти необходимую точку проверки

3. Произвести указанную в руководстве по ремонту проверку на автомобиле
После проверки необходимо сравнить полученный результат со значениями указанными в

руководстве по ремонту Chassis и так от шага к шагу необходимо продолжать до тех пор, пока
не найдете неисправность.



(5)



Пример процедуры диагностики

Рассмотрим на примере, как работает «диагностический треугольник Mitsubishi».
Скажем, с помощью MUT-III был считан код ошибки Р0125 Feedback system (Система

обратной связи). Что делать? Открываем руководство по ремонту Chassis.
