передачи  заднего  хода  давление,  поступающее  в  гидропривод  фрикционного
элемента  управления  этой  передачи,  по  специальному  каналу  подводится  в
кольцевую  канавку  клапана  повышения  давления  (рис.6-34б).  Здесь  за  счет
разности  диаметров  левого  и  правого  торцев  клапана  повышения  давления,
создается  сила  давления,  направленная  в  сторону  торца,  имеющего  больший
диаметр.  Таким  образом,  в  этом  случае  силе  давления,  действующей  на  левый
торец  клапана  регулятора  давления,  необходимо  преодолевать  сопротивление
деформации  пружины  и  силы  давления,  возникающей  в  кольцевой  канавке
клапана  повышения  давления.  В  результате  давление  в  основной  магистрали
также должно повыситься.


Электрический способ регулирования давления
В  настоящее  время  нашел  широкое  применение  электрический  способ

регулирования  давления  в  основной  магистрали,  который  позволяет  делать  это
гораздо точнее, учитывая при этом более широкий спектр параметров состояния

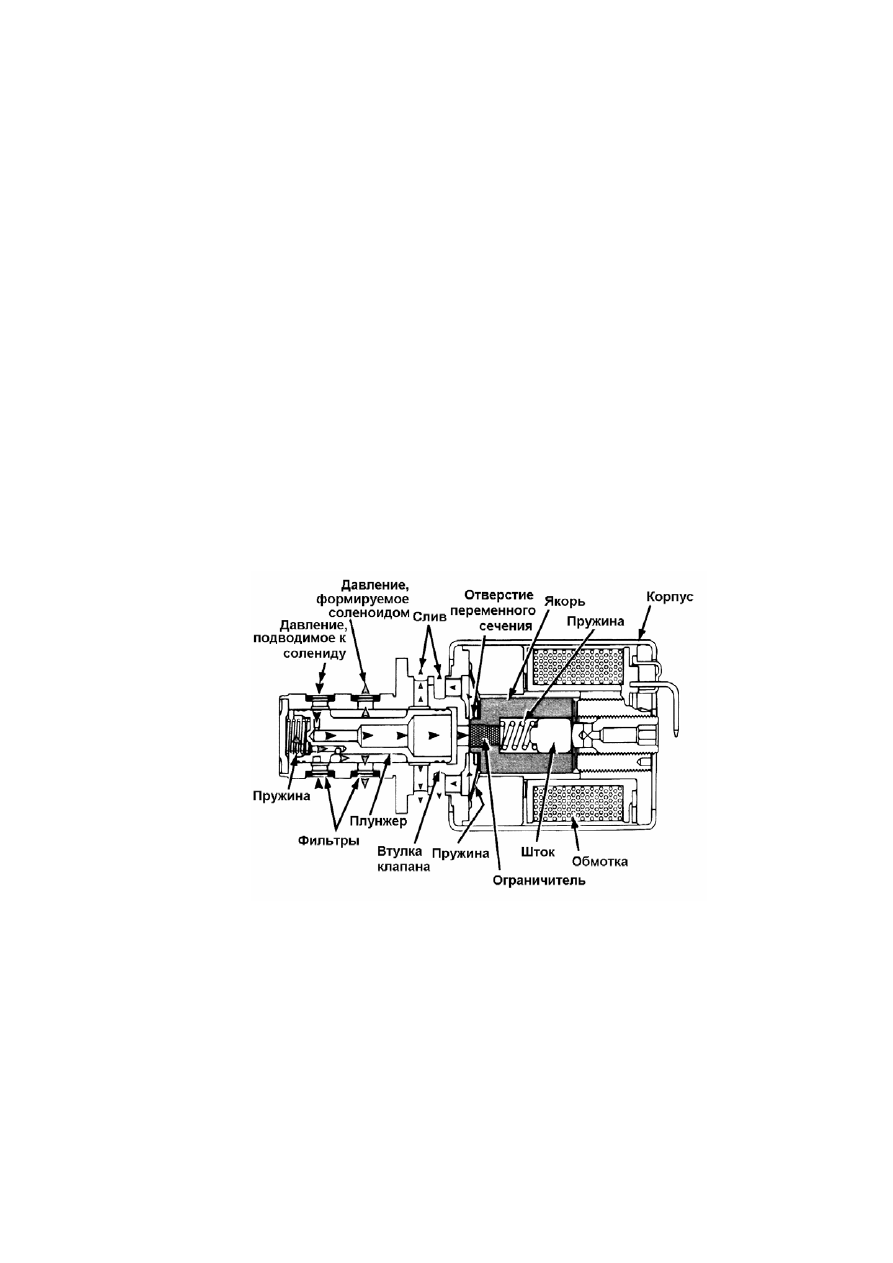

автомобиля.  При  таком  способе  в  формировании  одной  из  сил,  действующих  на
клапан  регулятора  давления,  используется  управляемый  электронным  блоком
соленоид, устройство которого показано на рисунке 6-35.



Рис. 6-35


Электронные  блок  получает  информацию  от  многочисленных  датчиков,

измеряющих  различные  параметры  состояния,  как  трансмиссии,  так  и  всего
автомобиля  в  целом.  Анализ  этих  данных  позволяет  компьютеру  определить
наиболее  оптимальное  для  данного  момента  времени  давление  в  основной
магистрали.

Соленоиды,  которые  используются  для  регулирования  какого-либо

давления,  как  правило,  управляются  сигналами  широтно-импульсной  модуляции
(Duty Control). Такие  соленоиды  способны  с  высокой  частотой  переключаться  из



119

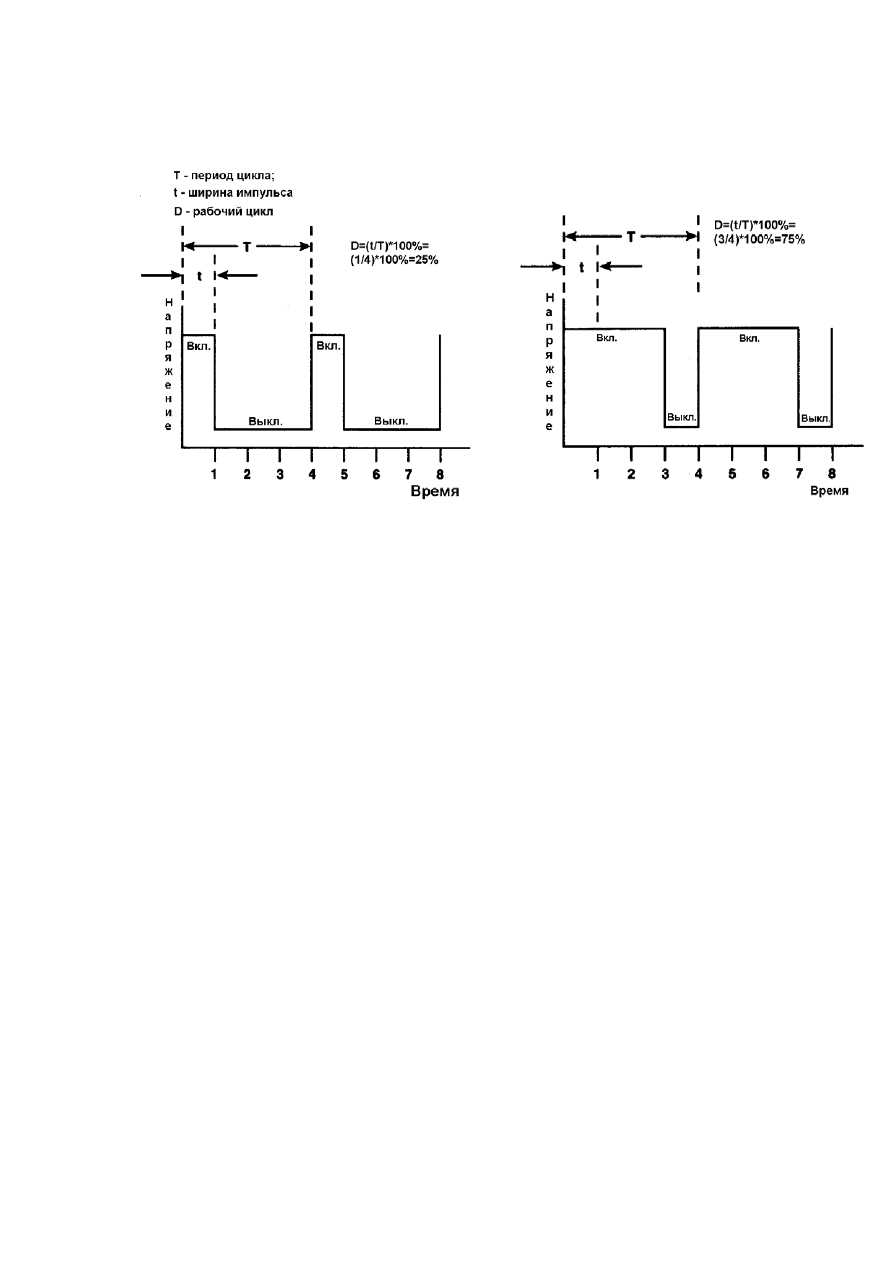

положения  «Вкл»  в  положение  «Выкл».  Управление  таким  соленоидом  можно
представить, как следующий один за другим циклов сигналов (рис.6-36).



Рис. 6-36 а)

Рис. 6-36 б)



Каждый  цикл  состоит  из  двух  фаз:  фазы  наличия  (Вкл.)  сигнала

(напряжения)  и  фазы  отсутствия  (Выкл.)  сигнала  (рис.6-36).  Длительность  всего
цикла  Т  принято  называть  периодом  цикла.  Время  в  пределах  одного  цикла t,
когда на соленоид подается напряжение, называется шириной импульса. Данный
вид  управляющего  сигнала  принято  характеризовать  отношением  ширины
импульса  к  периоду  цикла,  выраженным  в  процентах.  Следует  отметить,  что
период  импульса  в  течение  всего  процесса  управления  остается  постоянной
величиной,  а  ширина  импульса  может  изменяться  плавно  от  нуля  до  величины
равной  периоду  импульса.  Тем  самым  достигается  плавное  регулирование
давления.



120



121



Давление клапана-дросселя (TV-давление)
Для  определения  степени  загруженности  двигателя  в  АКПП  с  чисто

гидравлической системой управления формируется давление, пропорциональное
открытию  дроссельной  заслонки.  Клапан,  формирующий  это  давление,
называется  клапаном-дросселем,  а  давление,  которое  он  формирует, –
TV-давлением.  Уже  отмечалось,  что  для  получения TV-давления  используется
давление основной магистрали.

В  настоящее  время  существует  несколько  способов  формирования

давления,  пропорционального  степени  открытия  дроссельной  заслонки.  В
некоторых,  более  ранних  образцах  АКПП,  управление  клапаном-дросселем
осуществлялось  с  помощью  модулятора,  принцип  работы  которого  основан  на
использовании разряжения во впускном коллекторе двигателя. На более поздних
моделях АКПП использовалась механическая связь между приводом управления
дроссельной заслонкой и клапаном-дросселем.

Во  всех  моделях  автоматических  коробок  передач TV-давление

используется,  как  уже  отмечалось,  и  для  управления  давлением  в  основной
магистрали.  Для  этого  оно  подводится  к  клапану  повышения  давления,  который
через пружину воздействует на регулятор давления (рис.6-34а).

В  трансмиссиях  с  электронным  блоком  управления  от  использования

TV-давления  отказались.  Для  определения  степени  открытия  дроссельной
заслонки  на  ее  корпус  устанавливается  специальный  датчик – TPS (Throttle
Position  Sensor),  по  величине  сигнала  которого  электронный  блок  управления
определяет  угол  поворота  дроссельной  заслонки.  В  соответствии  с  сигналом
этого датчика в электронном блоке формируется сигнал управления соленоидом,
который отвечает за регулирование давления в основной магистрали. Кроме того,
сигнал  датчика  положения  дроссельной  заслонки  используется  блоком
управления и для определения моментов переключения передач.


Механический привод управления клапаном-дросселем

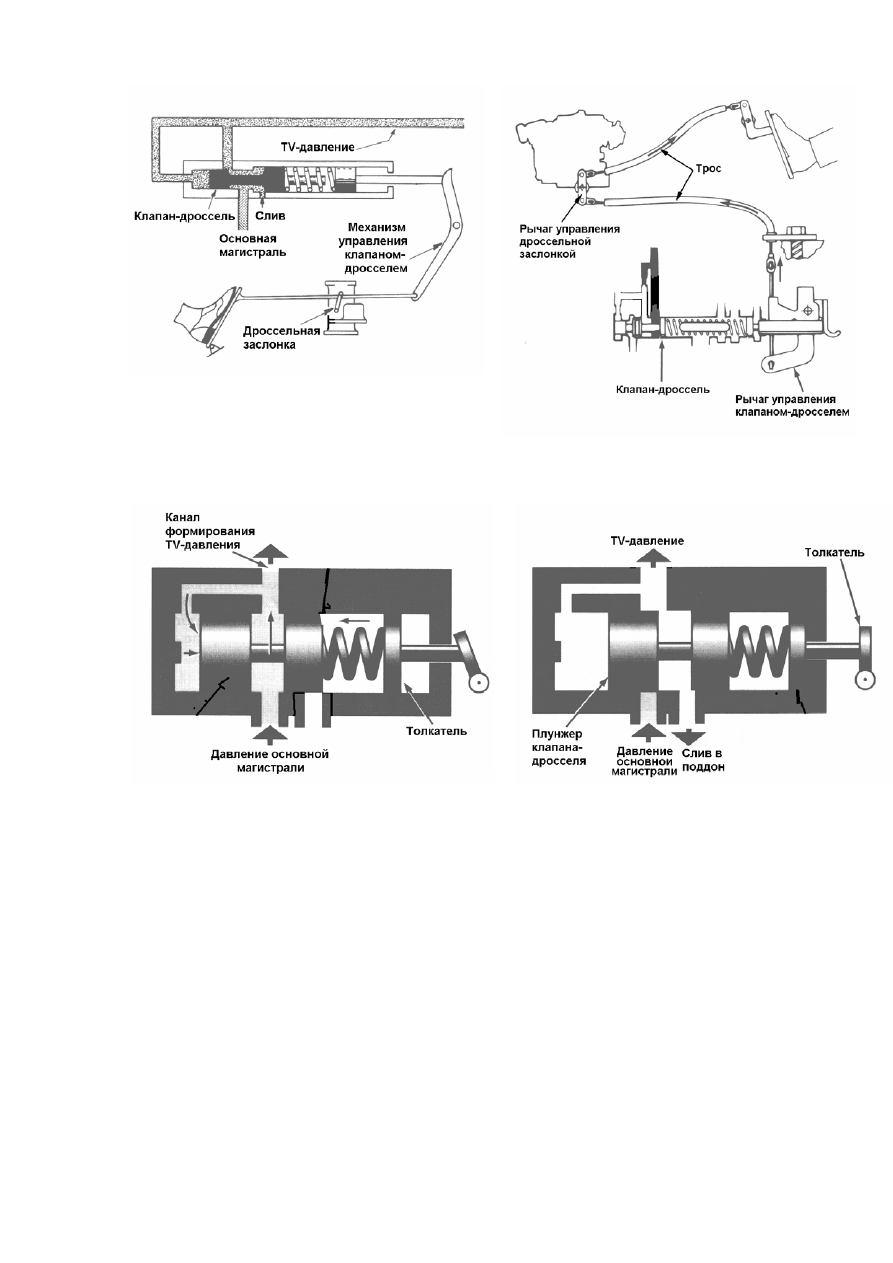

Механическую  связь  дросселя  с  клапаном-дросселем  можно  осуществить

двумя  способами:  с  помощью  рычагов  и  тяг  (рис.6-37)  и  с  помощью  троса
(рис.6-38).

Устройство  клапана-дросселя  с  механическим  приводом  управления

весьма похоже на устройство регулятора давления. Он также состоит из клапана
и  пружины,  которая  упирается  в  один  из  торцов  клапана  (рис.6-39).  В  корпусе
клапана имеется внутренний канал, который  позволяет подводить формируемое
давление  к  другому  торцу  клапана.  К  клапану-дросселю  подводится  давление
основной магистрали, из которого и формируется TV-давление.



Рис. 6-37

Рис. 6-38





Рис. 6-39

Рис. 6-40

В  начальный  момент  плунжер  клапана-дросселя  под  воздействием

пружины  находится  в  крайнем  левом  положении  (рис.6-39).  При  этом  отверстие,
соединяющее  клапан  с  основной  магистралью,  полностью  открыто  и ATF под
давлением  поступает  в  канал  формирования TV-давления  и  под  левый  торец
клапана-дросселя.  При  определенном  давлении,  определяемом  жёсткостью  и
величиной  предварительной  деформации  пружины,  сила  давления  на  левый
торец клапана превысит усилие пружины, и он начнет перемещаться вправо. При
этом поясок клапана перекроет отверстие основной магистрали и откроет сливное
отверстие  (рис.6-40). TV-давление  начнет  падать,  и  клапан  под  действием
пружины  вновь  переместится  влево,  перекрывая  при  этом  сливную  и  открывая
основную  магистраль.  Давление  в  канале  формирования TV-давления  вновь
начнет возрастать.
