В  электрогидравлических  системах  анализирующей  частью  является

электронный  блок  управления,  к  которому  поступают  сигналы  от  различных
датчиков. На основании анализа этих сигналов вырабатываются соответствующие
команды для исполнительных устройств (соленоидов).

При  переходе  от  полностью  гидравлической  системы  управления  к

электрогидравлической

исполнительная

часть

претерпела

наименьшие

изменения.  К  исполнительной  части  системы  управления  относятся  бустеры  и
сервоприводы,  которые  преобразовывают  гидравлическое  давление  в  усилие
сжатия  пакетов  фрикционных  дисков  или  натяжения  тормозных    лент.
Отличительной  особенностью  электрогидравлических  систем  управления  в  этой
части

является

наличие

электромагнитных

клапанов

(соленоидов),

преобразующих электрические сигналы в перемещение гидравлического клапана.


Насос
Сердцем  всей  системы  управления,  несомненно,  является  насос.  Он

обеспечивает давление в системе управления коробкой передач и в системах ее
смазки

и

охлаждения.

Насос

располагается,

как

правило,

между

гидротрансформатором  и  коробкой  передач  (рис.1-8).  Привод  насоса
осуществляется непосредственно от коленчатого вала двигателя.

В существующих трансмиссиях используются два типа насосов:

•

постоянной производительности;

•

переменной производительности.

1.4. ГЛАВНАЯ ПЕРЕДАЧА И ДИФФЕРЕНЦИАЛ
Главная передача и дифференциал обычно компонуются в едином картере,

и  хотя  их  функции  различны,  они  работают  вместе,  как  один  механизм.
Назначение  главной  передачи  заключается  в  увеличении  крутящего  момента,
подводимого к ведущим колесам. В отличие от коробки передач главная передача
имеет только одно передаточное отношение.

В  заднеприводных  легковых  автомобилях  с  продольным  расположением

двигателя  в  главной  передаче  используется,  как  правило,  гипоидная  передача,
которая  позволяет  повернуть  силовой  поток  на 90 градусов,  и  привести  в
соответствие  направление  вращения  коленчатого  вала  двигателя  и  ведущих

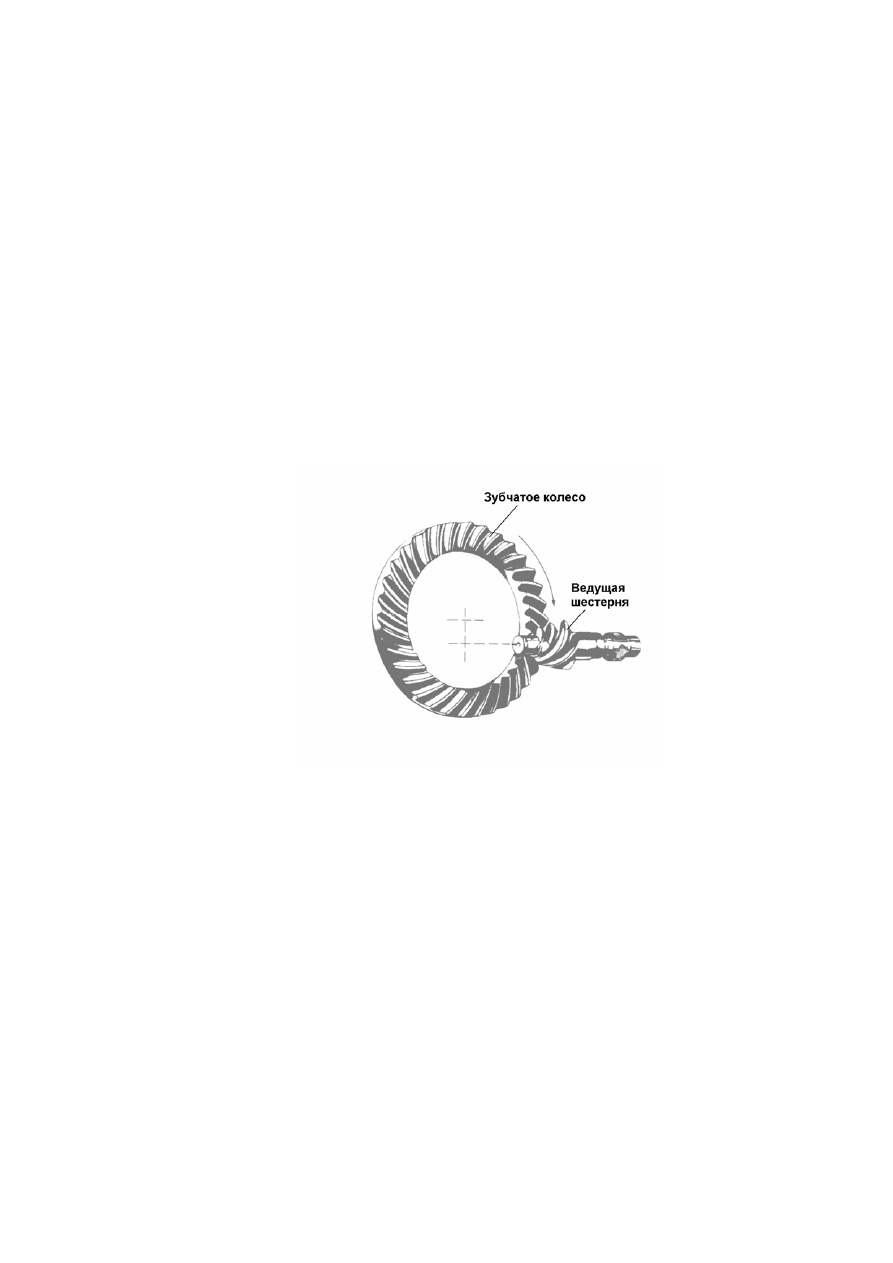

колес. Особенностью гипоидных передач является то, что ось ведущей шестерни
располагается  ниже  оси  зубчатого  колеса  (рис.1-9).  Это  позволяет  уменьшить
глубину  тоннеля  для  установки  карданного  вала,  что  весьма  благоприятно  для
компоновки пассажирского салона.



Рис.1-9

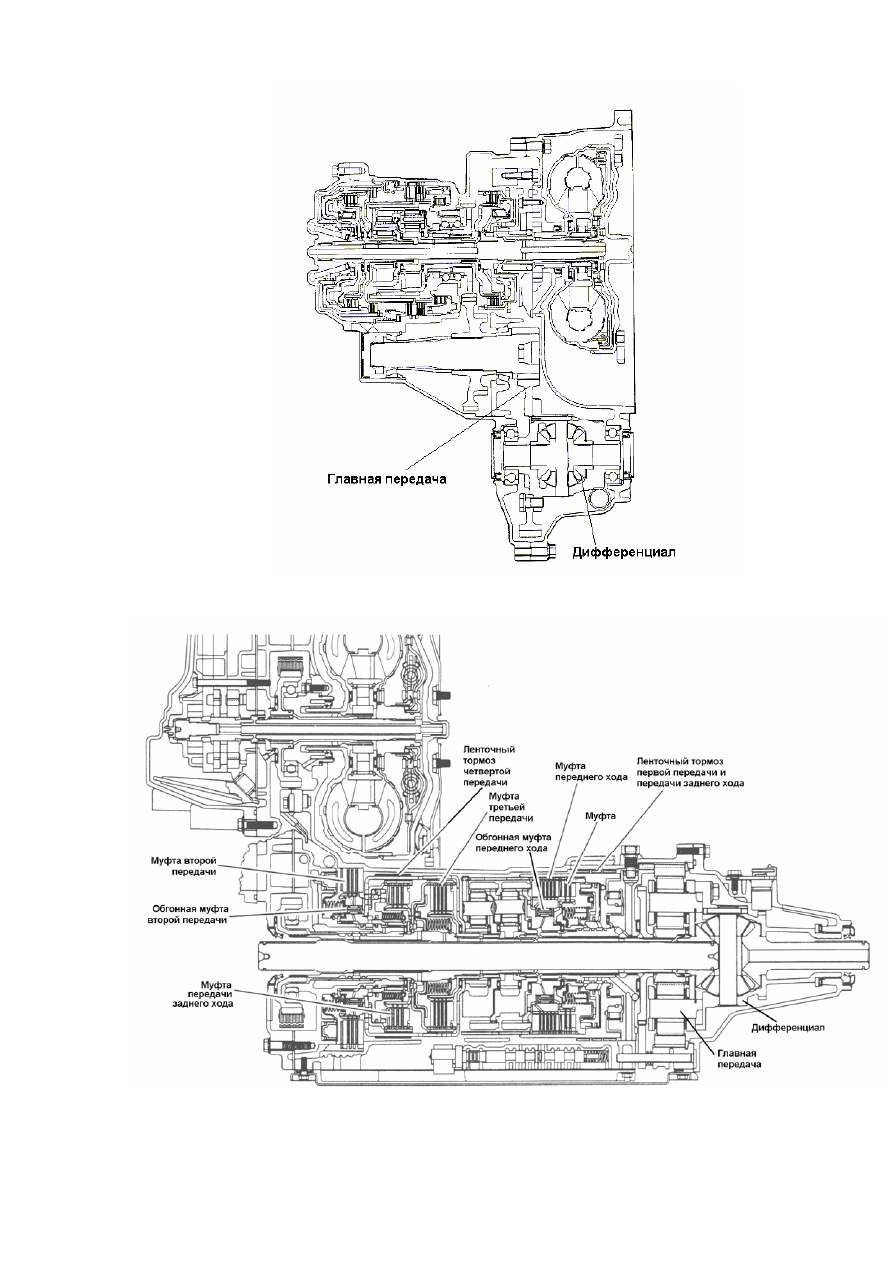

В коробке передач автомобилей с поперечным расположением двигателя в

качестве  главной  передачи  используются  либо  косозубая  цилиндрическая
передача (рис.1-10), либо планетарный ряд (рис.1-11).

В

трансмиссиях

переднеприводных

автомобилей

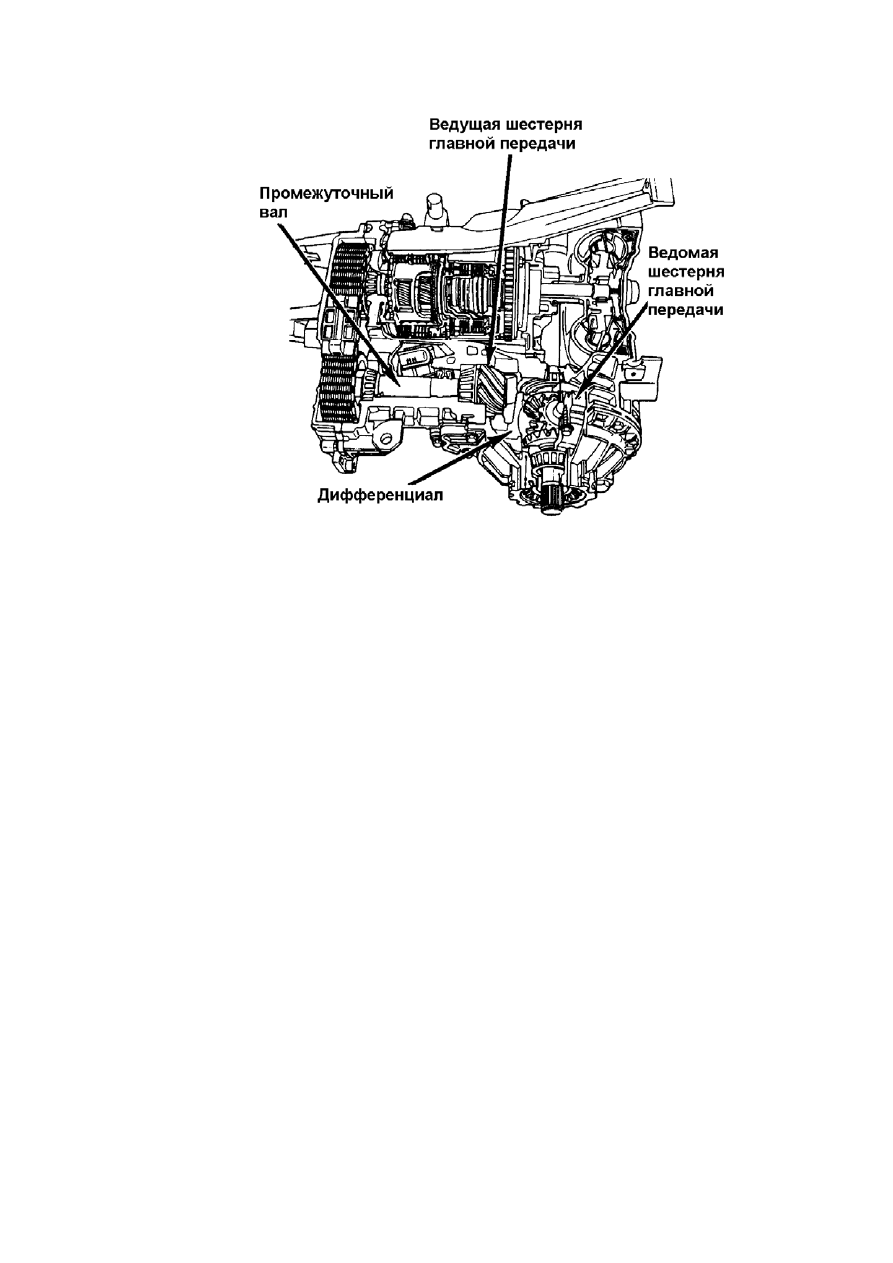

с

продольным

расположением  двигателя  в  главной  передаче  используются  конические
шестерни со спиральными зубьями  (рис.1-12).
