ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

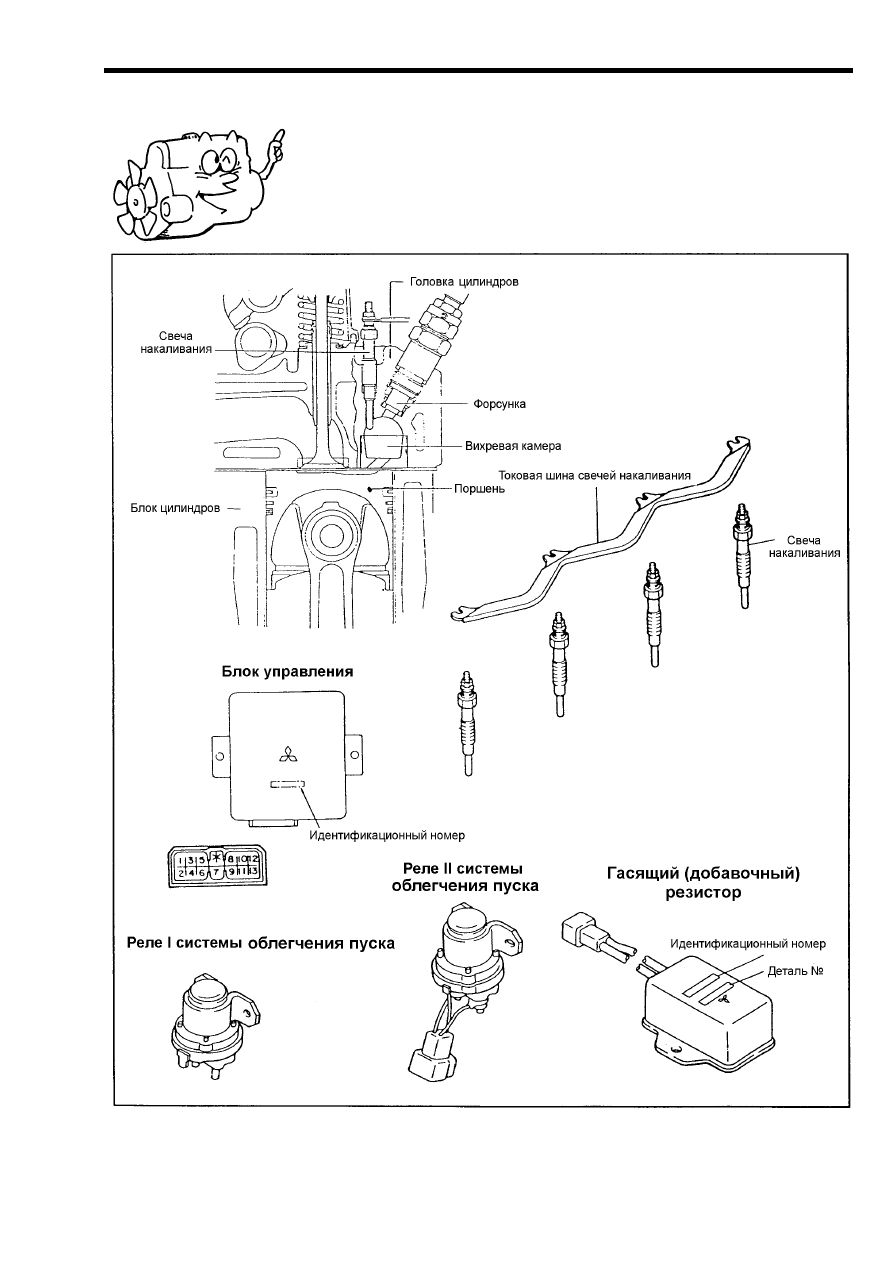

9-4 Система облегчения пуска двигателя (свечи накаливания)

Система облегчения пуска разогревает камеру сгорания двига-
теля специальной свечей накаливания для обеспечения легкого
запуска двигателя.

Рис. 9-8 Система облегчения пуска двигателя

– 107 –

ГЛАВА 10

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

ПРАКТИКА (предпродажная подготовка и периодическое техническое
обслуживание)

10-1 Зубчатый ремень привода ГРМ (газораспределительного
механизма)

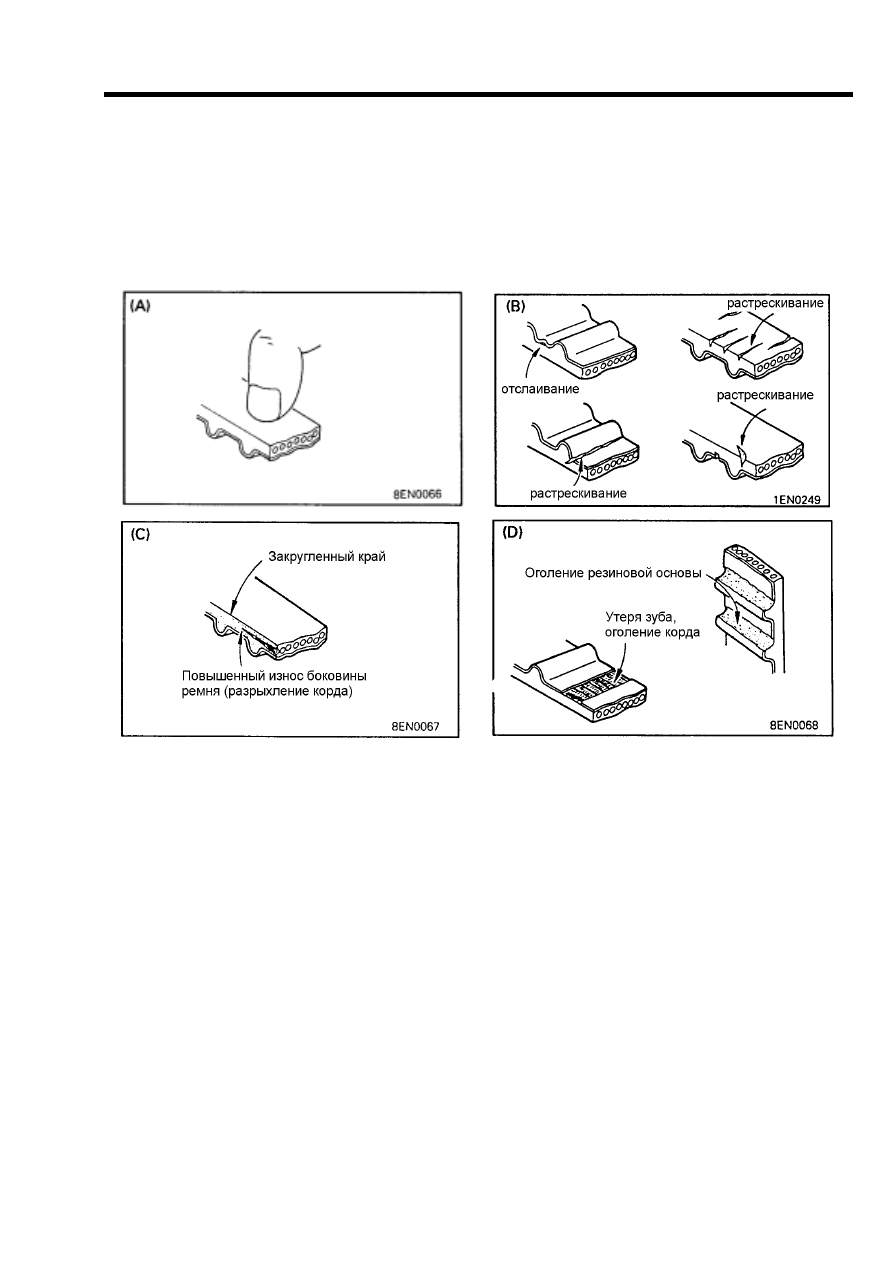

(1) Техническое состояние ремня ГРМ

– 108 –

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

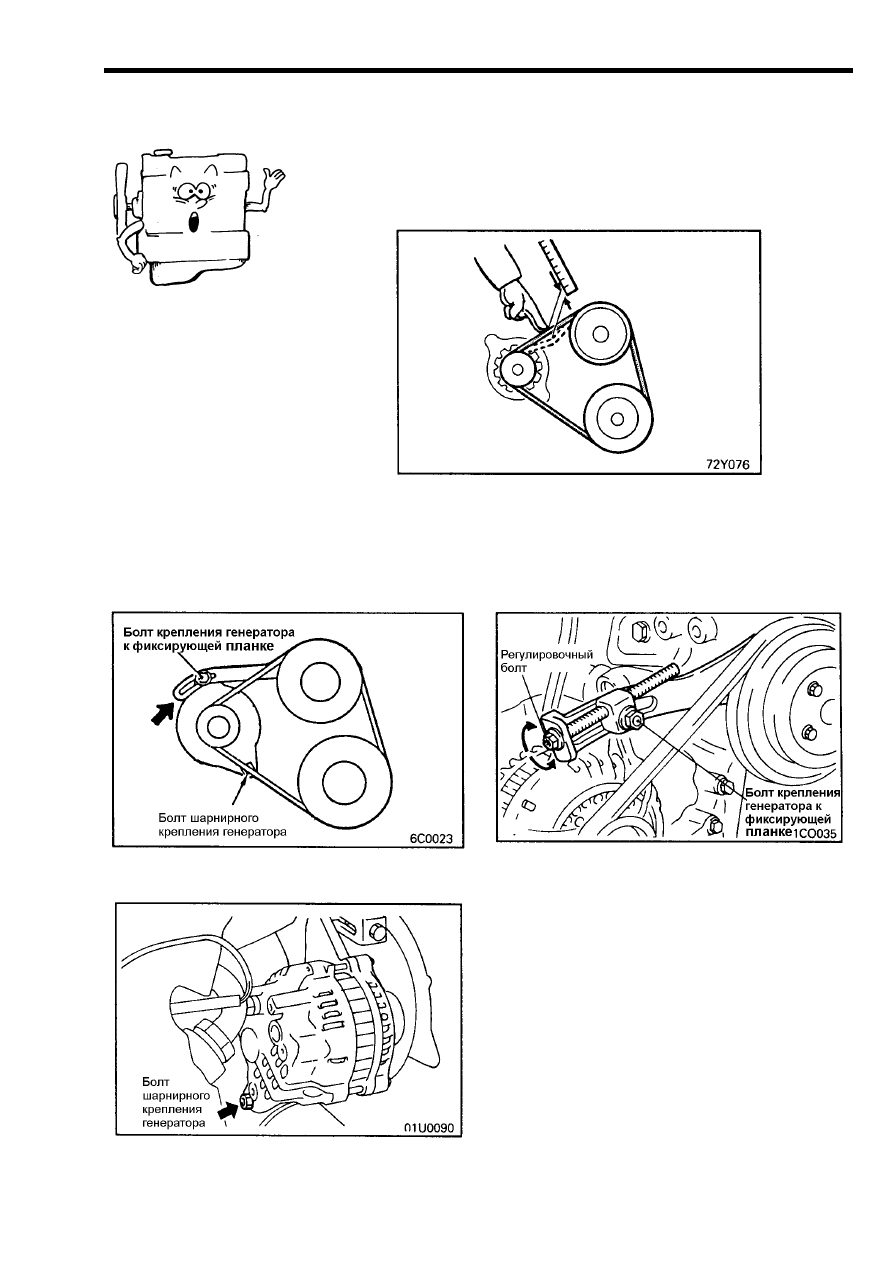

(2) Натяжение ремня привода генератора

Проверьте натяжение ремня привода генератора.
Что случится, если ремень перетянут?
Что случится, если ремень ослаблен?

Рис. 10-1 Проверьте натяжение ремня

1) Регулировка натяжения ремня привода генератора
Болт крепления генератора к фиксирую-
щей планке

    Рис. 10-2

Регулировочный болт

     Рис. 10-4

    Рис. 10-3

– 109 –

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

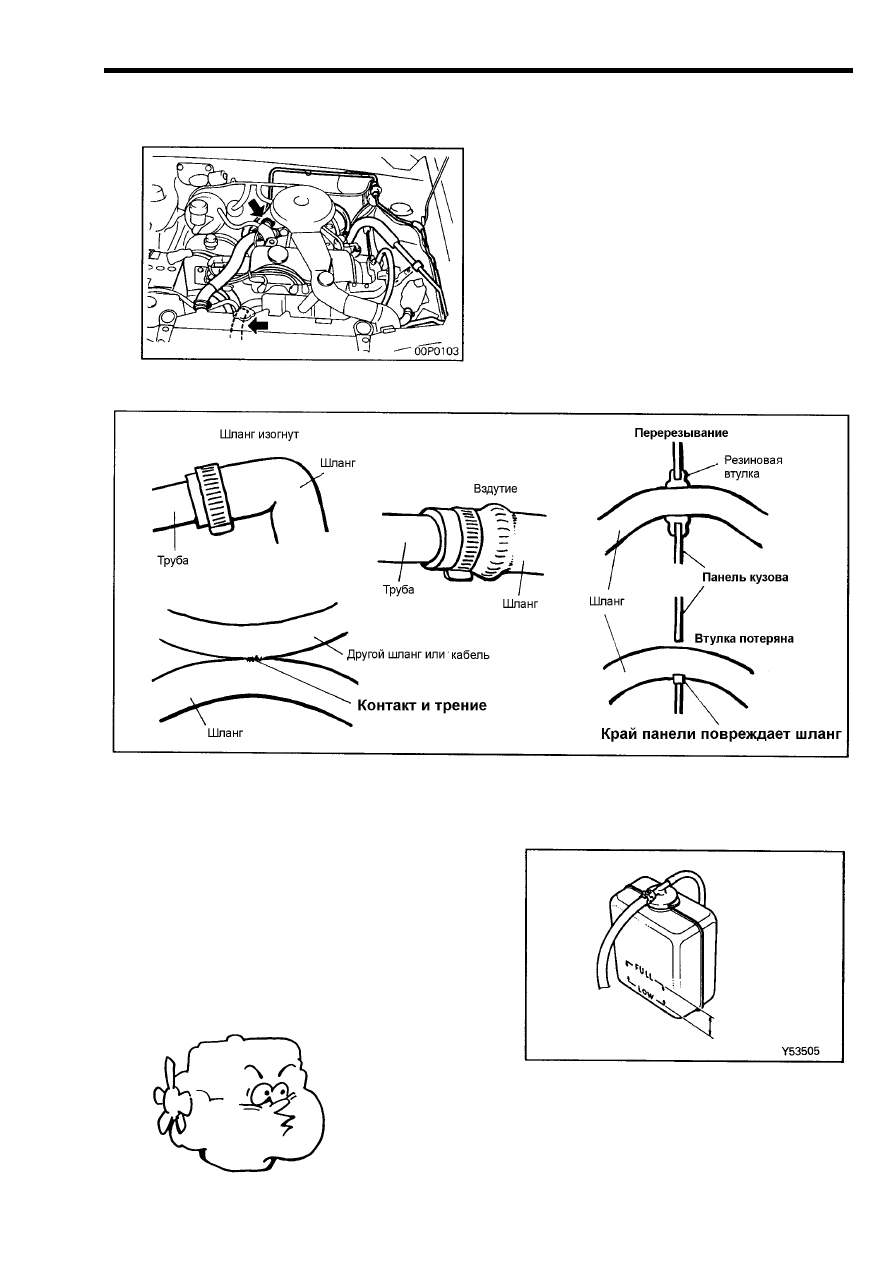

10-2 Система охлаждения

(1) Проверка шлангов радиатора

     Рис. 10-5

Рис. 10-6

(2) Проверка уровня охлаждающей жидкости в расширительном бачке

•

  Уровень охлаждающей жидкости из-

меняется при изменении ее темпера-
туры.

•

  Если уровень охлаждающей жидкости

ниже метки "LOW" (Низкий), проверьте
систему на отсутствие утечек. При не-
обходимости устраните утечки и до-
лейте охлаждающую жидкость.

      Рис. 10-6

– 110 –
