СИСТЕМА ТОПЛИВОПОДАЧИ, СИСТЕМА ВПУСКА И ВЫПУСКА

(3) Форсунка топливная

Назначение топливной форсунки направлять и распыливать
отмеренное количество топлива в камеру сгорания.

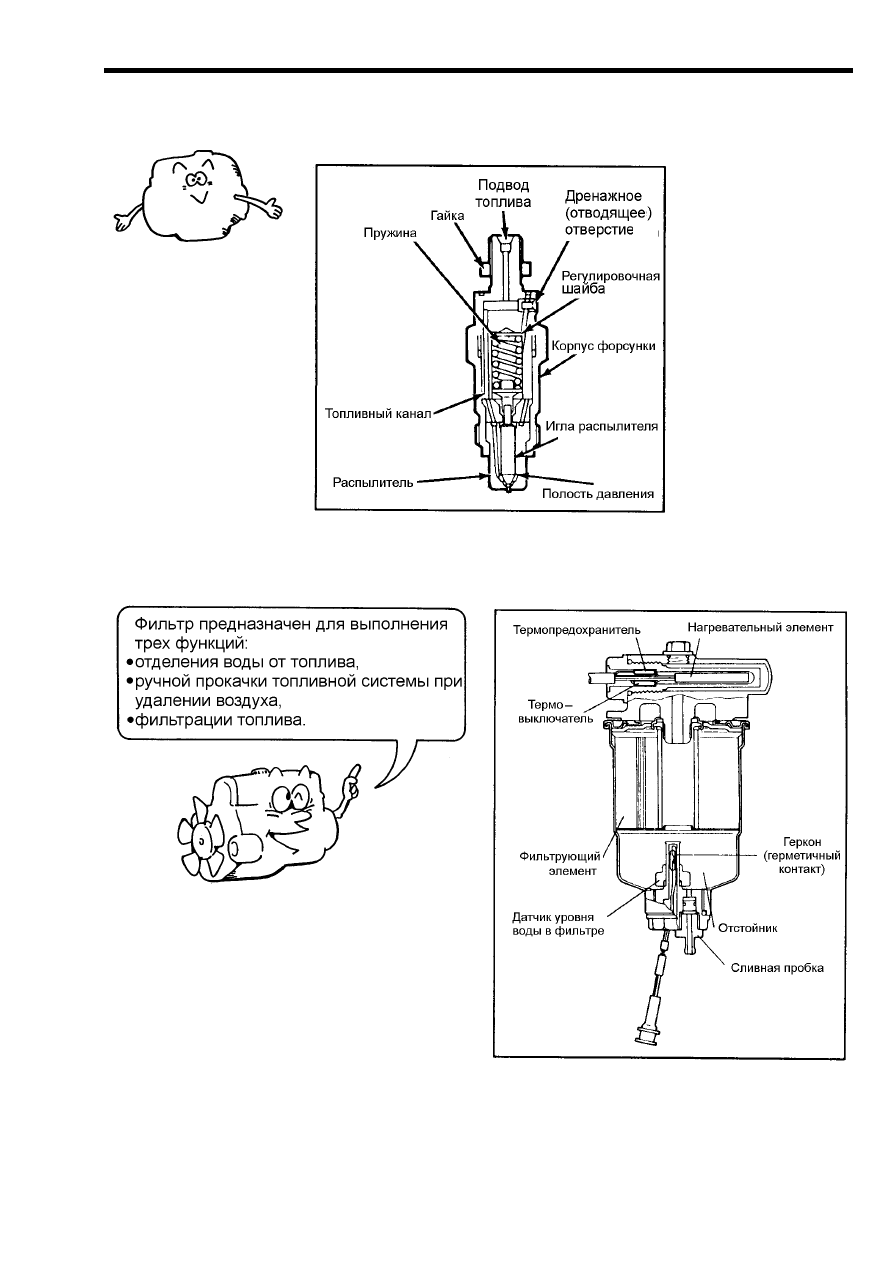

                                    Рис. 8-18 Форсунка штифтового типа

(4) Фильтр тонкой очистки топлива

Рис. 8-19 Топливный фильтр

тонкой очистки

– 99 –

СИСТЕМА ТОПЛИВОПОДАЧИ, СИСТЕМА ВПУСКА И ВЫПУСКА

8-5 Впускная и выпускная системы

(1) Конструкция и наименование деталей

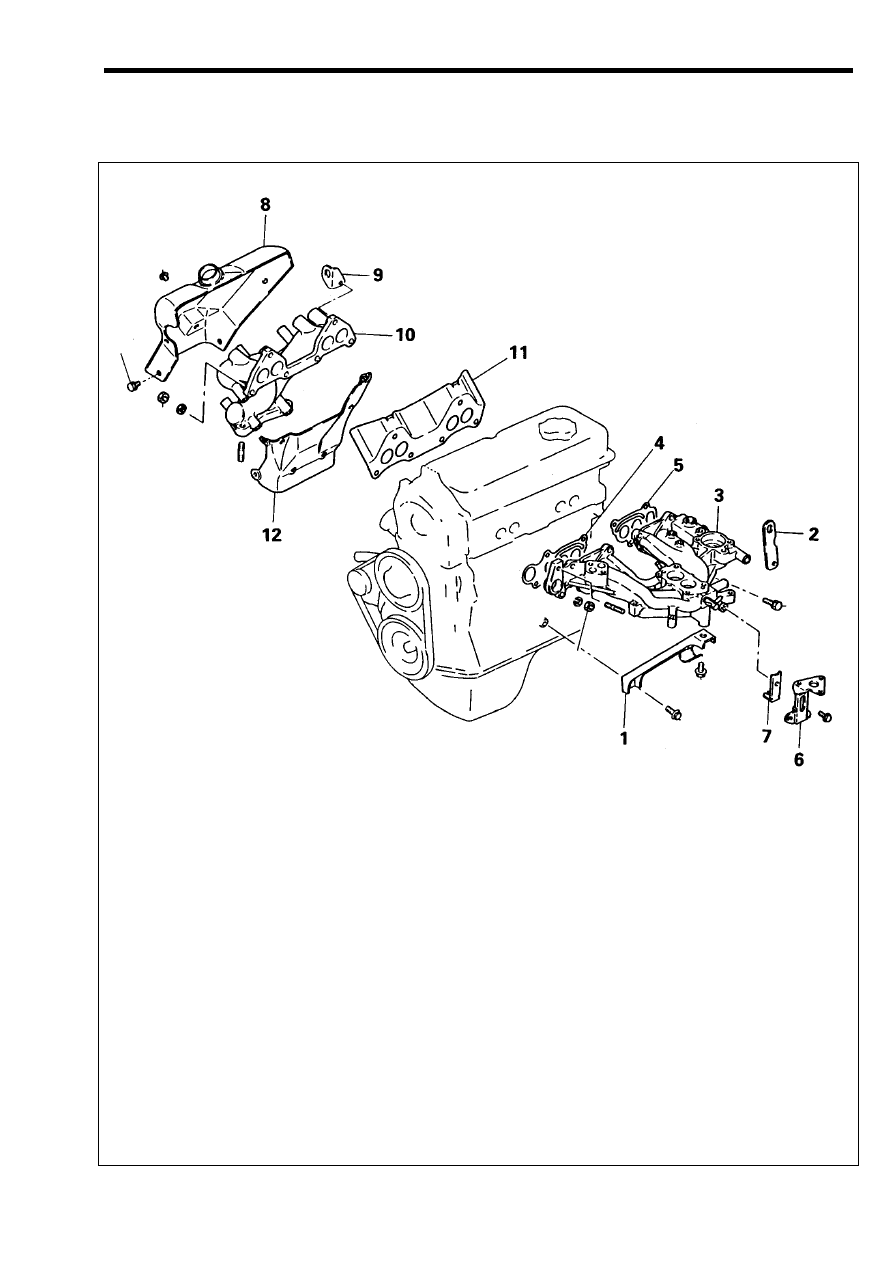

Рис. 8-20 Системы впуска и выпуска

1. Кронштейн крепления впускного коллекто-
ра
2. Рым (серьга)
3. Впускной коллектор
4. Прокладка впускного коллектора уплотни-
тельная, передняя
5. Прокладка впускного коллектора уплотни-
тельная, задняя
6. Кронштейн крепления троса управления
автоматической КПП, наружный
7. Кронштейн крепления троса управления
автоматической КПП, внутренний
8. Теплозащитный кожух "А" выпускного кол-
лектора
9. Рым (серьга)
10. Выпускной коллектор
11. Прокладка выпускного коллектора уплот-
нительная
12. Теплозащитный кожух "В" выпускного
коллектора

┐
├
┘

для автоматических
КПП

– 100 –

СИСТЕМА ТОПЛИВОПОДАЧИ, СИСТЕМА ВПУСКА И ВЫПУСКА

(2) Впускной коллектор

Впускной коллектор - это сложной формы трубопровод для подачи топливо-
воздушной смеси, приготовленной карбюратором, в цилиндры двигателя. В много-
цилиндровых двигателях впускной коллектор сконструирован таким образом, чтобы
равномерно по количеству и составу распределять топливовоздушную смесь по
цилиндрам.

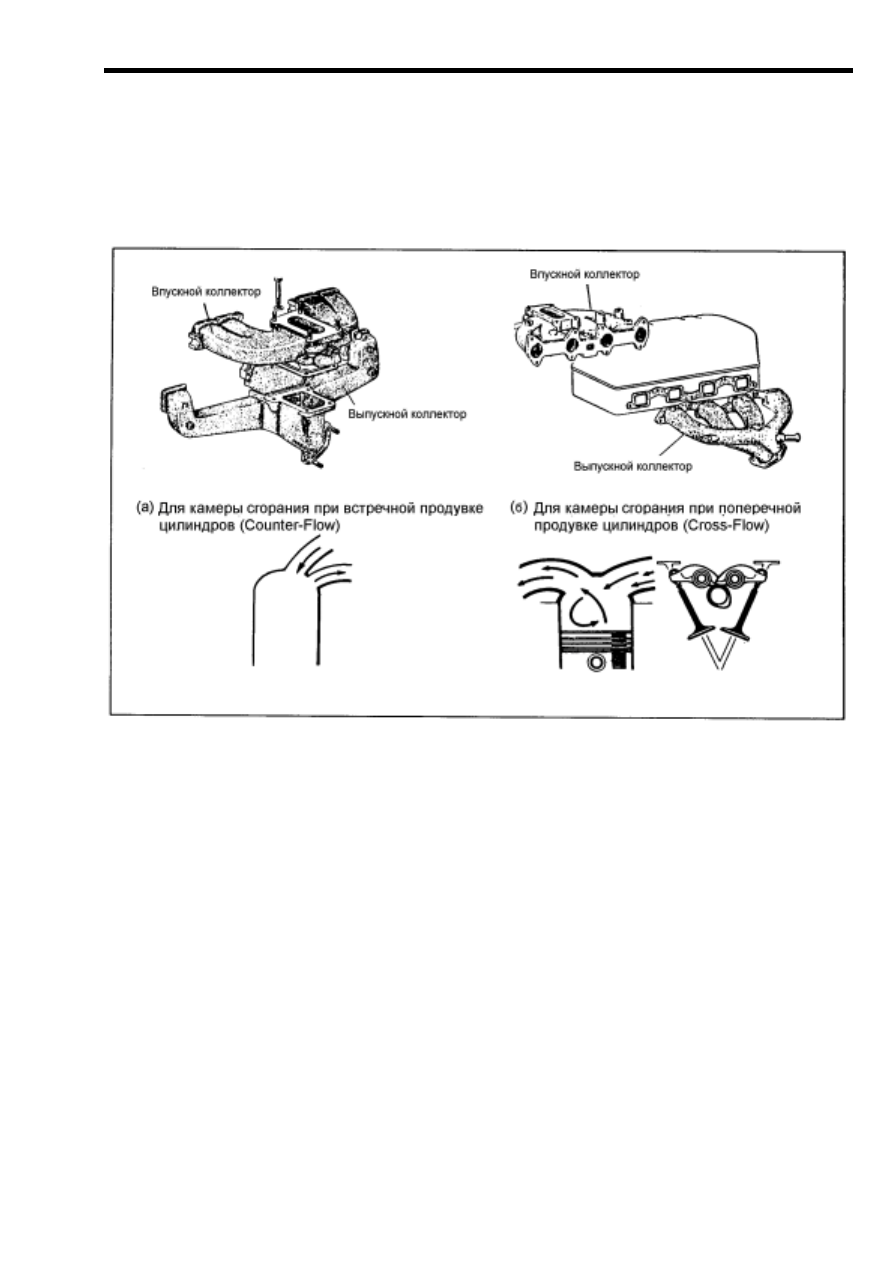

Рис. 8-21 Конструкция коллекторов

– 101 –

СИСТЕМА ТОПЛИВОПОДАЧИ, СИСТЕМА ВПУСКА И ВЫПУСКА

(3) Выпускной коллектор

•

  Выпускной коллектор забирает отработавшие газы от каждого цилиндра и отводит

их в выпускную трубу.

•

  Выпускной коллектор сконструирован так, чтобы уменьшить сопротивление и вза-

имное влияние отдельных цилиндров. Устройство выпускного коллектора показано
на рис. 8-21
