СИСТЕМА ТОПЛИВОПОДАЧИ, СИСТЕМА ВПУСКА И ВЫПУСКА

8-3 Система впрыска топлива с электронным управлением (ECI)

Преимущества электронной системы впрыска топлива:

•

  Точное обеспечение необходимого состава топливо-воздушной

смеси (отношения воздух/топливо) на всех скоростных и нагру-
зочных режимах

•

  Равномерное распределение топливо-воздушной смеси по ци-

линдрам.

•

  Легкая корректировка состава топливо-воздушной смеси.

•

  Высокая чувствительность системы на управляющее воздейст-

вие.

•

  Высокая эффективность наполнения цилиндров воздухом.

•

  Нет поплавковой камеры, а следовательно, нет влияния цен-

тробежной и инерционной сил на топливоподачу.

•

  Меньше возможности появления обледенения, паровых пробок

и нарушения герметичности.

(1) Устройство

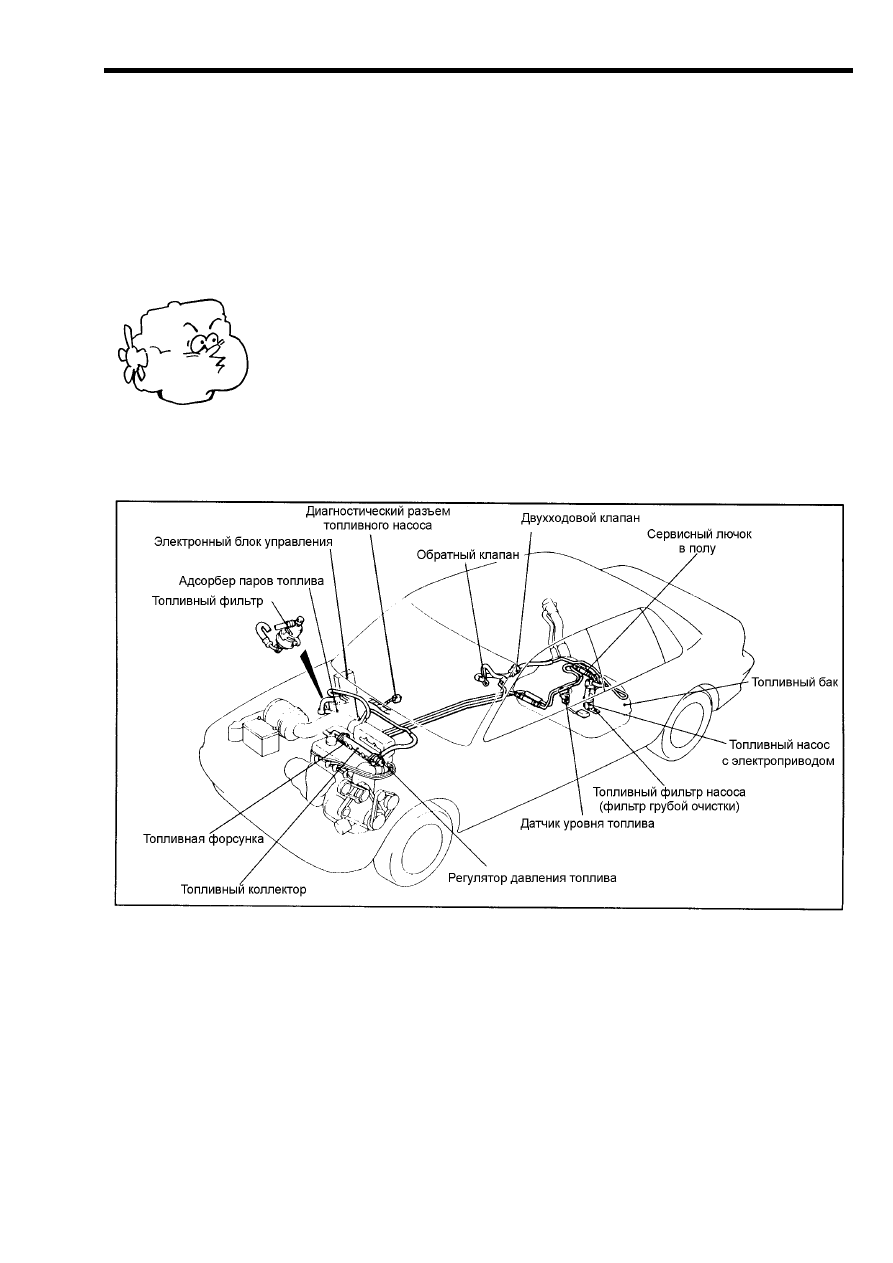

8-12 Система впрыска топлива (ECI)

– 95 –

СИСТЕМА ТОПЛИВОПОДАЧИ, СИСТЕМА ВПУСКА И ВЫПУСКА

(2) Система управления топливоподачей
1) Центральная система впрыска (SPI)

Примечание: На модели Colt 1986 - 1988 годов выпуска и Galant - 1987 г.

устанавливались топливные насосы погружного типа с фильтром в баке.

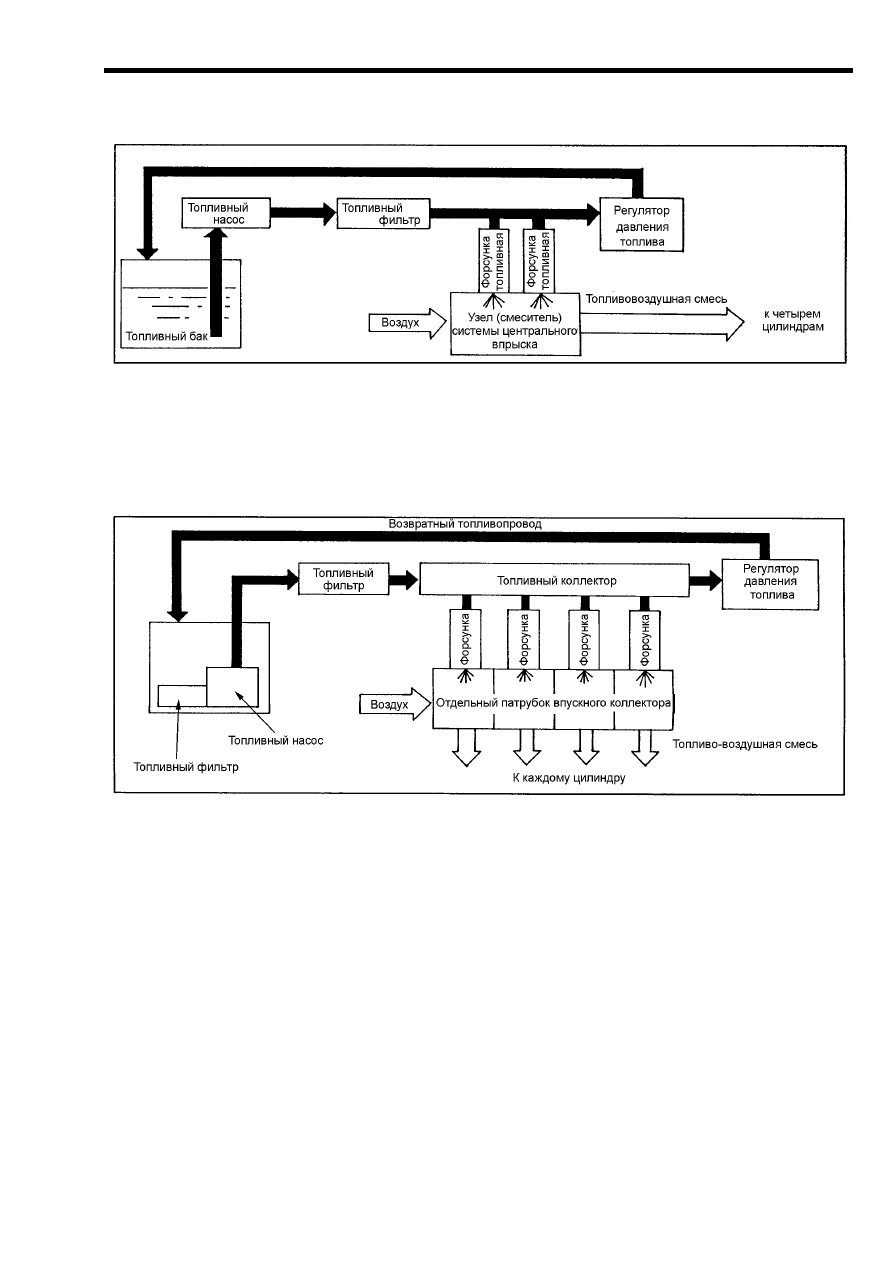

Рис. 8-13 Центральная система впрыска (SPI)

2) Система распределенного (многоточечного) впрыска (MPI)

Рис. 8-14 Система распределенного (многоточечного) впрыска топлива (MPI)

– 96 –

СИСТЕМА ТОПЛИВОПОДАЧИ, СИСТЕМА ВПУСКА И ВЫПУСКА

8-4 Топливная система дизельного двигателя

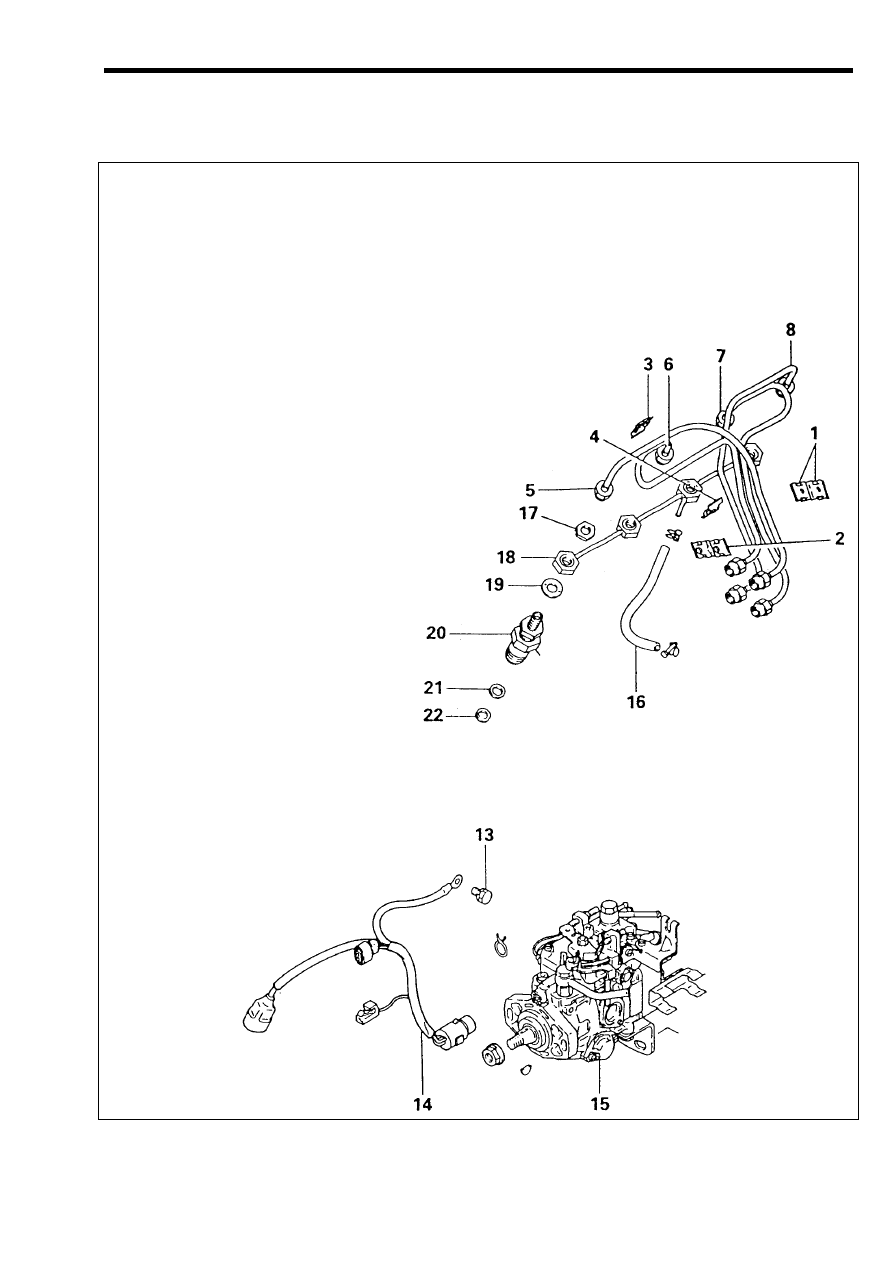

Конструкция и наименование деталей

1. Скоба трубок топливных высокого
    давления (А)
2. Скоба трубок топливных высокого
    давления (А)
3. Скоба трубок топливных высокого
    давления (А)
4. Скоба трубок топливных высокого
    давления (В)
5. Трубка топливная высокого давления
    № 1
6. Трубка топливная высокого давления
    № 2
7. Трубка топливная высокого давления
    № 3
8. Трубка топливная высокого давления
    № 4
9.  Фланцевый болт*
10. Фланцевый болт*
11. Кронштейн топливного насоса
     высокого давления*
12. Гайка*
13. Болт
14. Электропроводка топливного насоса
      высокого давления (ТНВД)
15. Топливный насос высокого давления
     (ТНВД)
16. Шланг топливный (дренажной трубки
      форсунок)
17. Гайка
18. Дренажная трубка форсунок (возврат
      утечек топлива в бак)
19. Уплотнительное кольцо
20. Форсунка топливная
21. Уплотнительное кольцо форсунки
22. Уплотнительное кольцо под
      распылитель форсунки.

* на рис. не показаны

Рис. 8-15 Топливный насос высокого давления (ТНВД) дизельного двигателя

– 97 –

СИСТЕМА ТОПЛИВОПОДАЧИ, СИСТЕМА ВПУСКА И ВЫПУСКА

Топливная система дизельных двигателей

(1) Топливная система

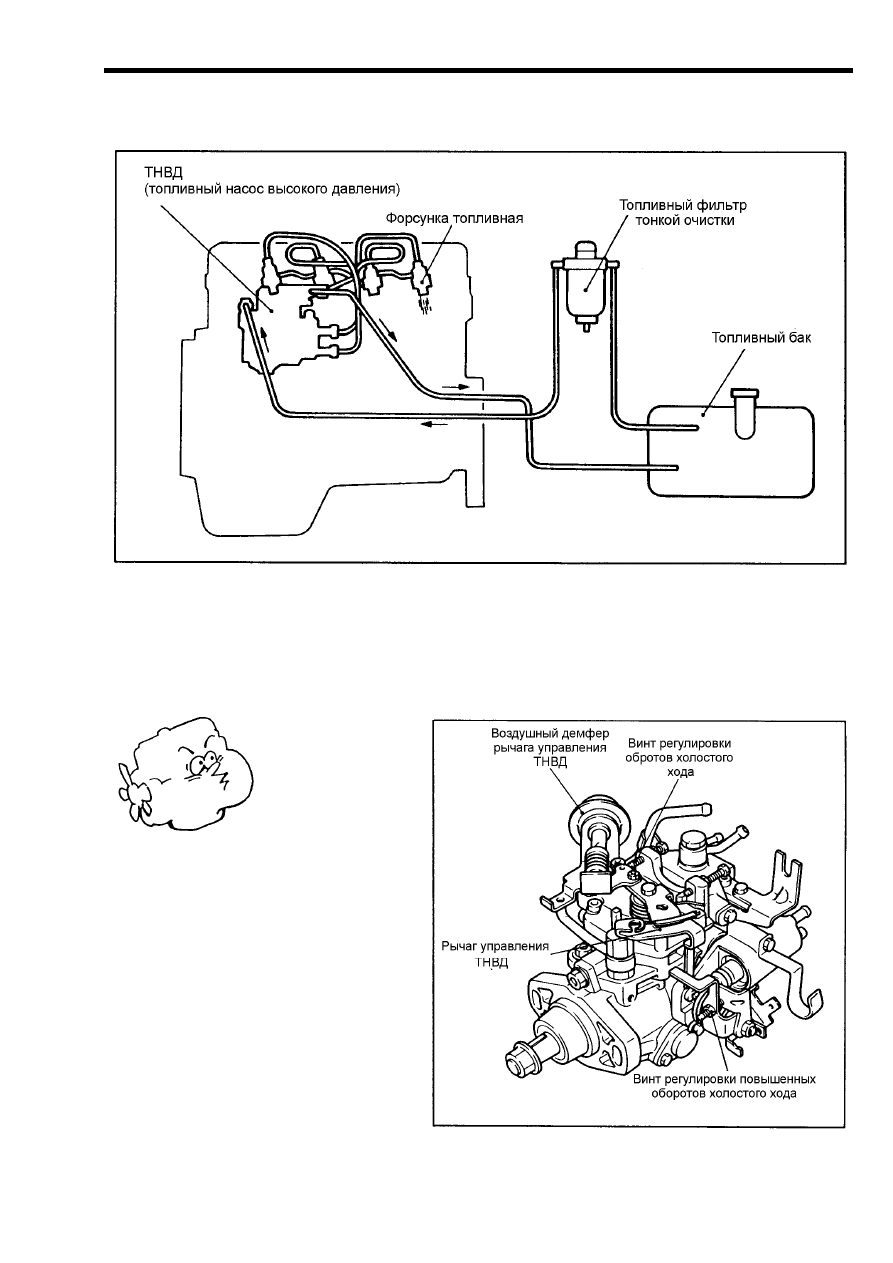

Рис. 8-16 Схема топливной системы дизеля 4D65.

(2) Топливный насос высокого давления (ТНВД)

ТНВД дозирует точное количество топлива и распределяет его по
форсункам каждого цилиндра в точно определенное время.

Рис. 8-17 Топливный насос высокого давления типа

                                                              Bosch VE
